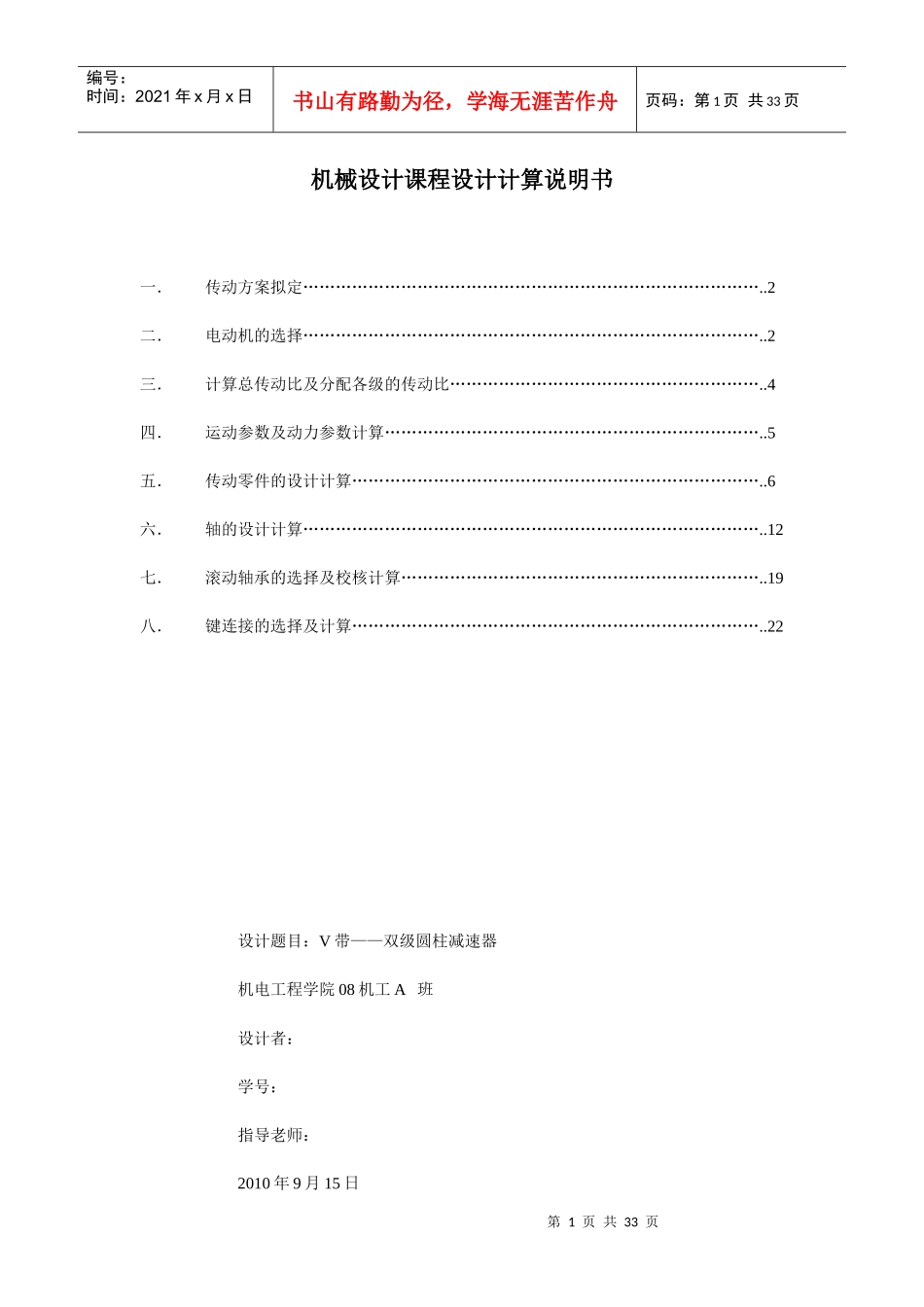

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页机械设计课程设计计算说明书一．传动方案拟定…………………………………………………………………………..2二．电动机的选择…………………………………………………………………………..2三．计算总传动比及分配各级的传动比…………………………………………………..4四．运动参数及动力参数计算……………………………………………………………..5五．传动零件的设计计算…………………………………………………………………..6六．轴的设计计算…………………………………………………………………………..12七．滚动轴承的选择及校核计算…………………………………………………………..19八．键连接的选择及计算…………………………………………………………………..22设计题目：V带——双级圆柱减速器机电工程学院08机工A班设计者：学号：指导老师：2010年9月15日第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页一．设计数据和要求传动方案拟定第七组：设计单机圆柱齿轮减速器和一级带传动I.原始数据：输送带工作拉力F=4kN输送带速度v=2.0m/s卷筒直径D=450mmII.工作条件：1.工作情况：两班制工作（每班按8h计算），连续单向运转，载荷变化不大，空载启动；输送带速度允许误差5%；滚筒效率=0.96。2.工作环境：室内，灰尘较大，环境温度30C左右。3.使用期限：折旧期8年，4年一次大修。4．制造条件及批量：普通中、小制造厂，小批量。III．参考传动方案（如下图）IV．设计工作量1.设计说明书一张。2.减速器装配图一张（1号图）。3.减速器主要零件的工作图（3号图纸3~4张）。二．电动机的选择电动机（1）Y系列（转动惯量，启动力矩小）F=4000NV=2.0m/sD=450mmη2η3η5η4η1IIIIIIIVPdPw第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页（2）输出（3）(4)查14页表16-1可选电动机参数中心距方案型号P额转速满载转速传动比轴径额外伸长度1601Y160L-611100097011.41421101602Y160M-4111500146017.1842110由上表数据，初选Y160M-4电动机，即总传动比i=17.18三．计算总传动比及各轴的运动及动力参数传动比分配：取带传动比则减速器总传动比双级圆柱齿轮高速级：低速级：3动力装置的运动和动力参数计算（1）各轴转速计算：32*6084.92585/min*450*10VnrD324*10*810001000FVPKW工作=VP8P联轴轴承齿轮滑筒带工作电机=142810.2106KW0.990.980.970.960.951=2i117.18=8.59ii31.3i3.342i432.57iii1=m=1460r/minnn12=11460n730/min2nri23=3730n218.43/min3.342nri34=4218.43n84.99/min2.57nri第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页=符合所以（2）各轴的输入功率计算：（3）各轴的输入转矩:各轴的运动及动力参数轴号转速（r/min）功率（kw）转矩（NM）17309.700126.8972218.439.221403.152384.999.765984.889484.998.504955.562四．V带的选择及参数计算V带（1）由表8-7查得工作情况系数=1.1=P=1.1*11=12.1kw（2）选择V带类型2.57输送带误差84.9984.9250.076%5%84.925n4传送带=n=84.99r/minV.1电机带*=102106*0.95=9.700kw=pp9.700*0.98*0.979.221kw2轴承齿1**==ppp9.221*0.98*0.978.765kw3轴承齿2**==pp3.342第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页据由图8-11选B型确定带轮的基准直径由表8-6和8-8取小带轮的基准直径=200mm（75）验算带速V。V==m/s=15.28m/s5m/s
