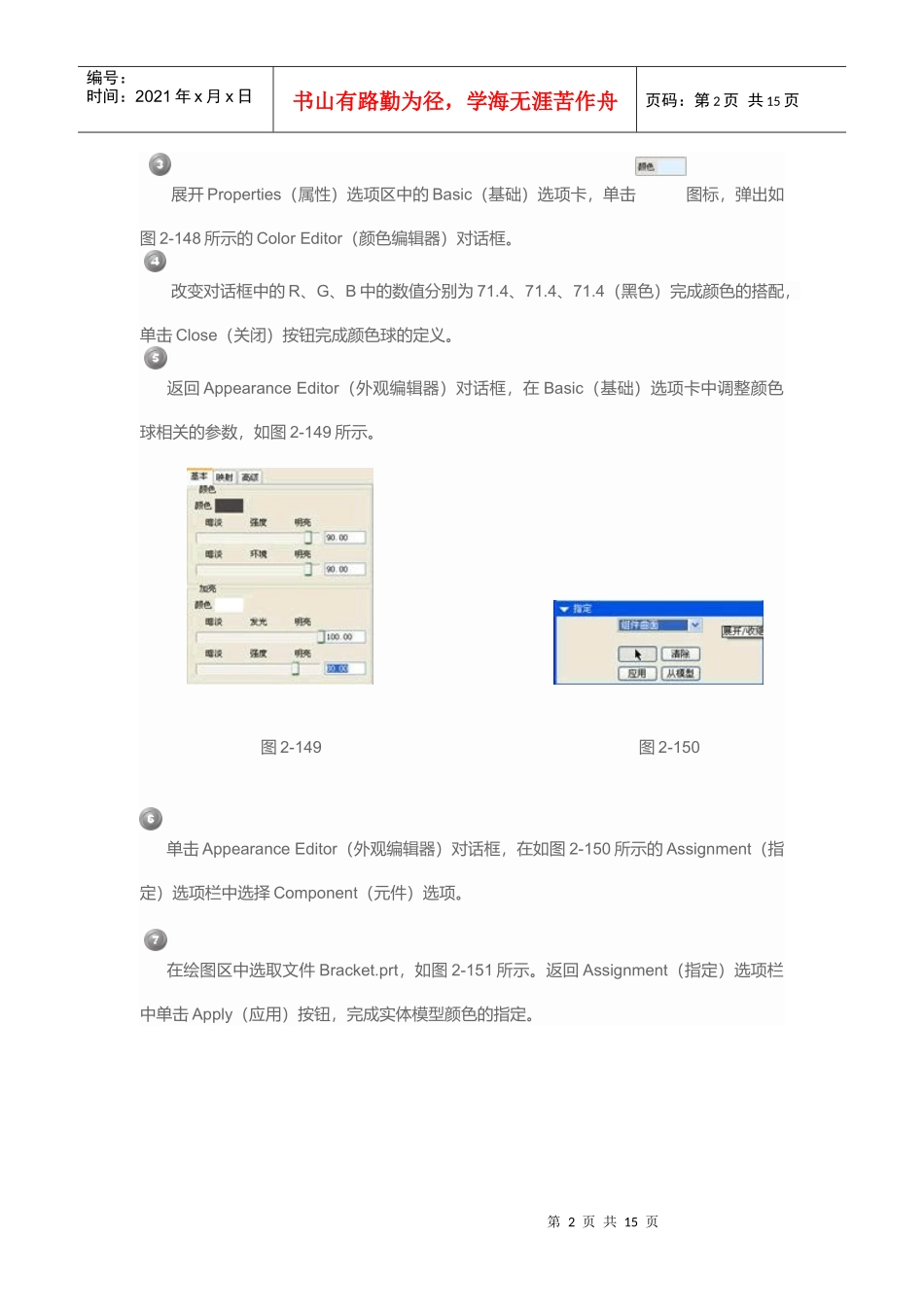

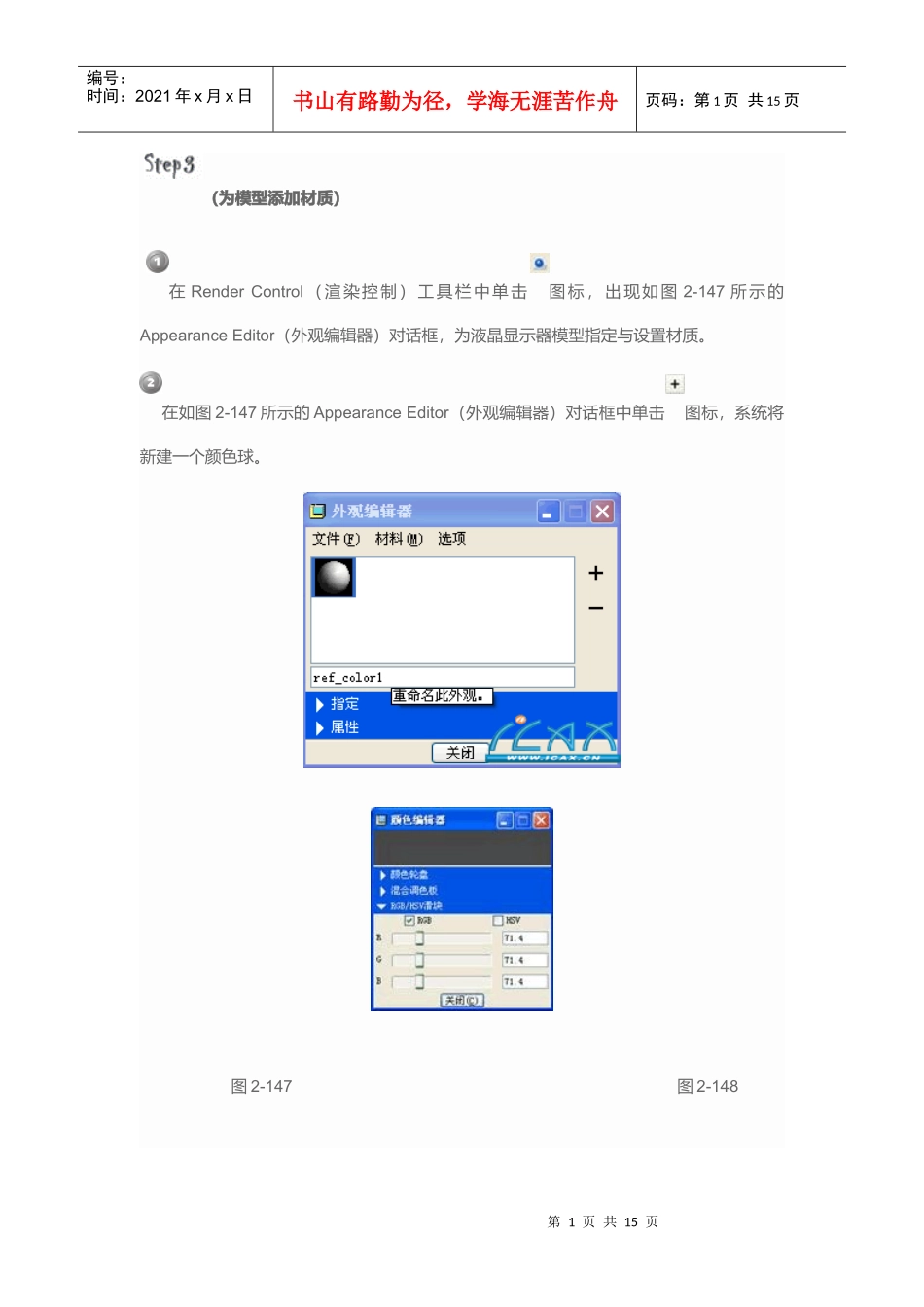

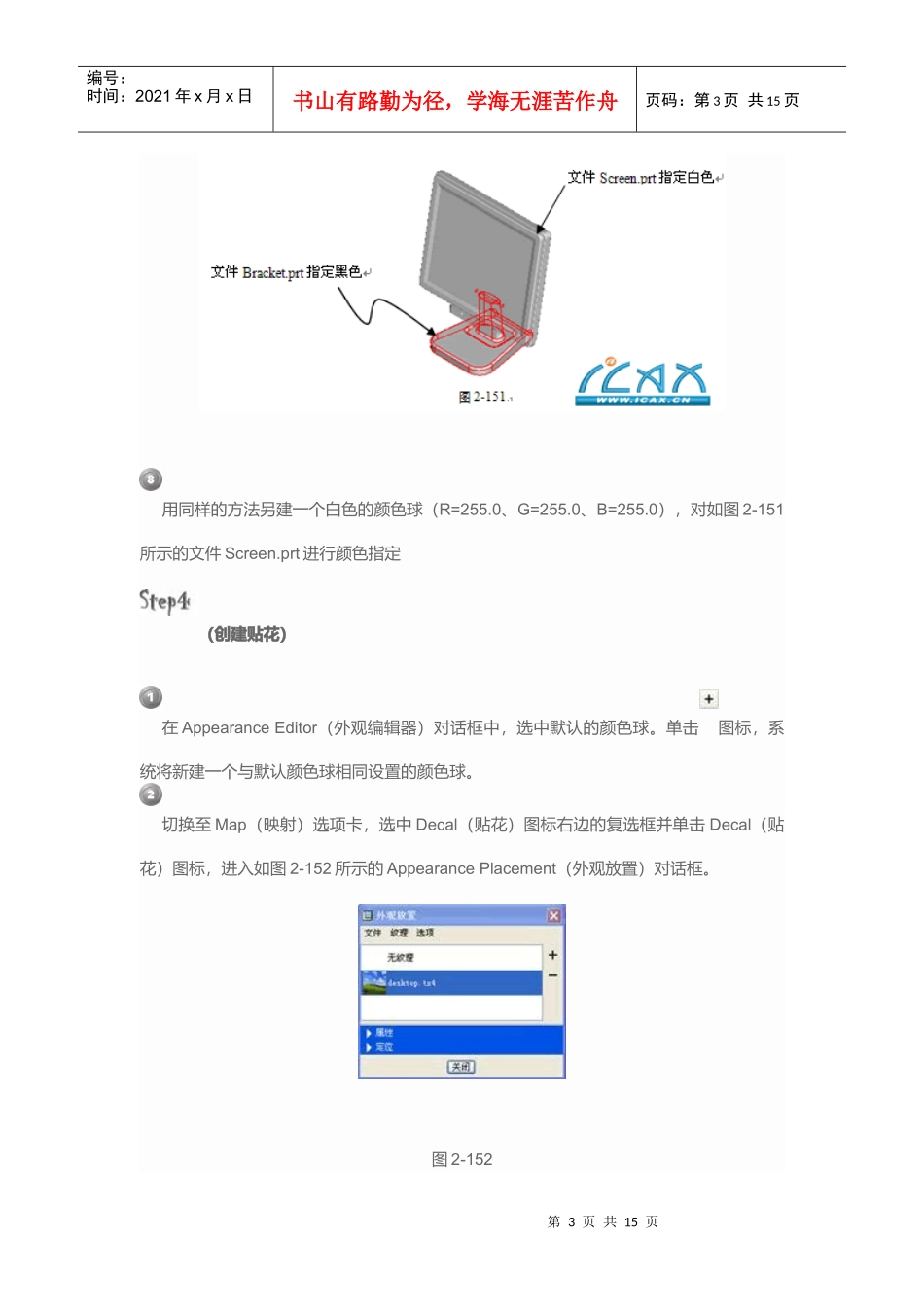

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页（为模型添加材质）在RenderControl（渲染控制）工具栏中单击图标，出现如图2-147所示的AppearanceEditor（外观编辑器）对话框，为液晶显示器模型指定与设置材质。在如图2-147所示的AppearanceEditor（外观编辑器）对话框中单击图标，系统将新建一个颜色球。图2-147图2-148第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页展开Properties（属性）选项区中的Basic（基础）选项卡，单击图标，弹出如图2-148所示的ColorEditor（颜色编辑器）对话框。改变对话框中的R、G、B中的数值分别为71.4、71.4、71.4（黑色）完成颜色的搭配，单击Close（关闭）按钮完成颜色球的定义。返回AppearanceEditor（外观编辑器）对话框，在Basic（基础）选项卡中调整颜色球相关的参数，如图2-149所示。图2-149图2-150单击AppearanceEditor（外观编辑器）对话框，在如图2-150所示的Assignment（指定）选项栏中选择Component（元件）选项。在绘图区中选取文件Bracket.prt，如图2-151所示。返回Assignment（指定）选项栏中单击Apply（应用）按钮，完成实体模型颜色的指定。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页用同样的方法另建一个白色的颜色球（R=255.0、G=255.0、B=255.0），对如图2-151所示的文件Screen.prt进行颜色指定（创建贴花）在AppearanceEditor（外观编辑器）对话框中，选中默认的颜色球。单击图标，系统将新建一个与默认颜色球相同设置的颜色球。切换至Map（映射）选项卡，选中Decal（贴花）图标右边的复选框并单击Decal（贴花）图标，进入如图2-152所示的AppearancePlacement（外观放置）对话框。图2-152第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页单击AppearancePlacement（外观放置）对话框中的图标，在打开的工作目录中选择desktop.tx4文件。系统将新建一个纹理，读者需要在对话框Position（定位）选项区域中调整相应的参数，单击Close（关闭）按钮返回AppearanceEditor（外观编辑器）对话框，在如图2-153所示的对话框中可以看到新建的颜色球。图2-153返回对话框中的Assignment（指定）选项栏，在列表框中选择AssemblySurface（组件曲面）选项，如图2-154所示。图2-154第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页在绘图区中以查询选取的方式，选取如图2-142所示的偏距曲面。在如图2-155所示的DIRECTION（方向）级联菜单栏中单击Both（两者都）命令。图2-155返回AppearanceEditor（外观编辑器）对话框，在Assignment（指定）选项栏中单击Apply（应用）按钮，完成显示屏贴花的创建，结果如图2-156所示。图2-156单击Close（关闭）按钮退出AppearanceEditor（外观编辑器）对话框2.6学习加油站：纹理效果贴花是特殊的纹理图，例如应用于曲面的公司徽标或文本。贴花是应用alpha或透明蒙罩的纹理。如果像素的alpha值大于零，则该像素颜色会映射到曲面。如果alpha值为零，则曲面的基本纹理颜色透过此像素可见。其过程类似于将一个模板放置在曲面上，然后在模板上画上纹理。当抽去模板后，就将贴花留在了曲面上。如图2-157所示的手表模型有两个贴花，手表表面和文字（PARAMETRIC第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页TECHNOLOGY）。图2-157（创建房间）在RenderControl（渲染控制）工具栏中单击图标，出现如图2-158所示的RoomEditor（房间编辑器）对话框。第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页图2-158在RoomEditor（房间编辑器）对话框中单击地板图标。系统调出如图2-159所示的RoomAppearanceEditor（房间外观编辑器）对话框，单击图标，系统将新建一个颜色球。第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页图...
