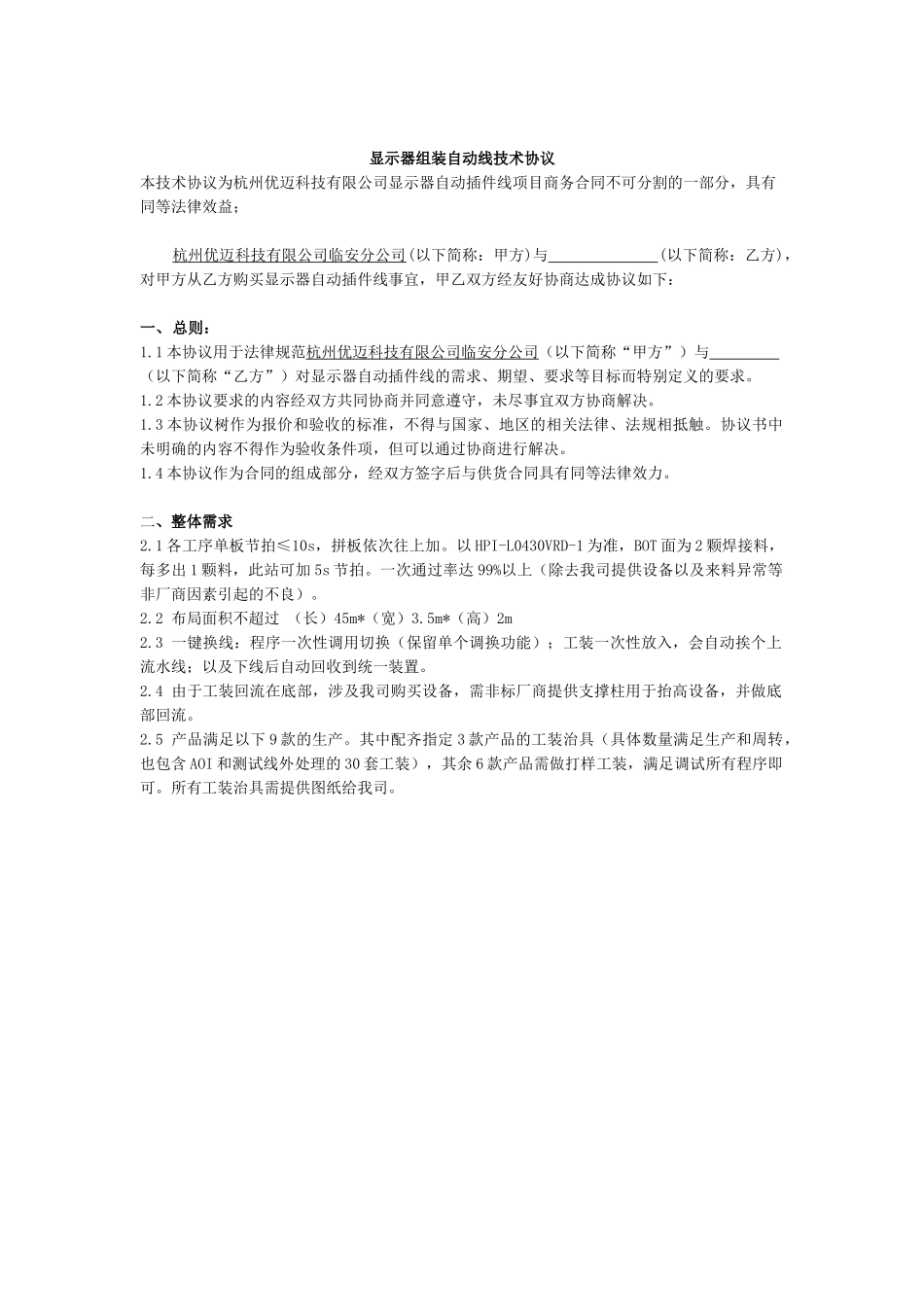

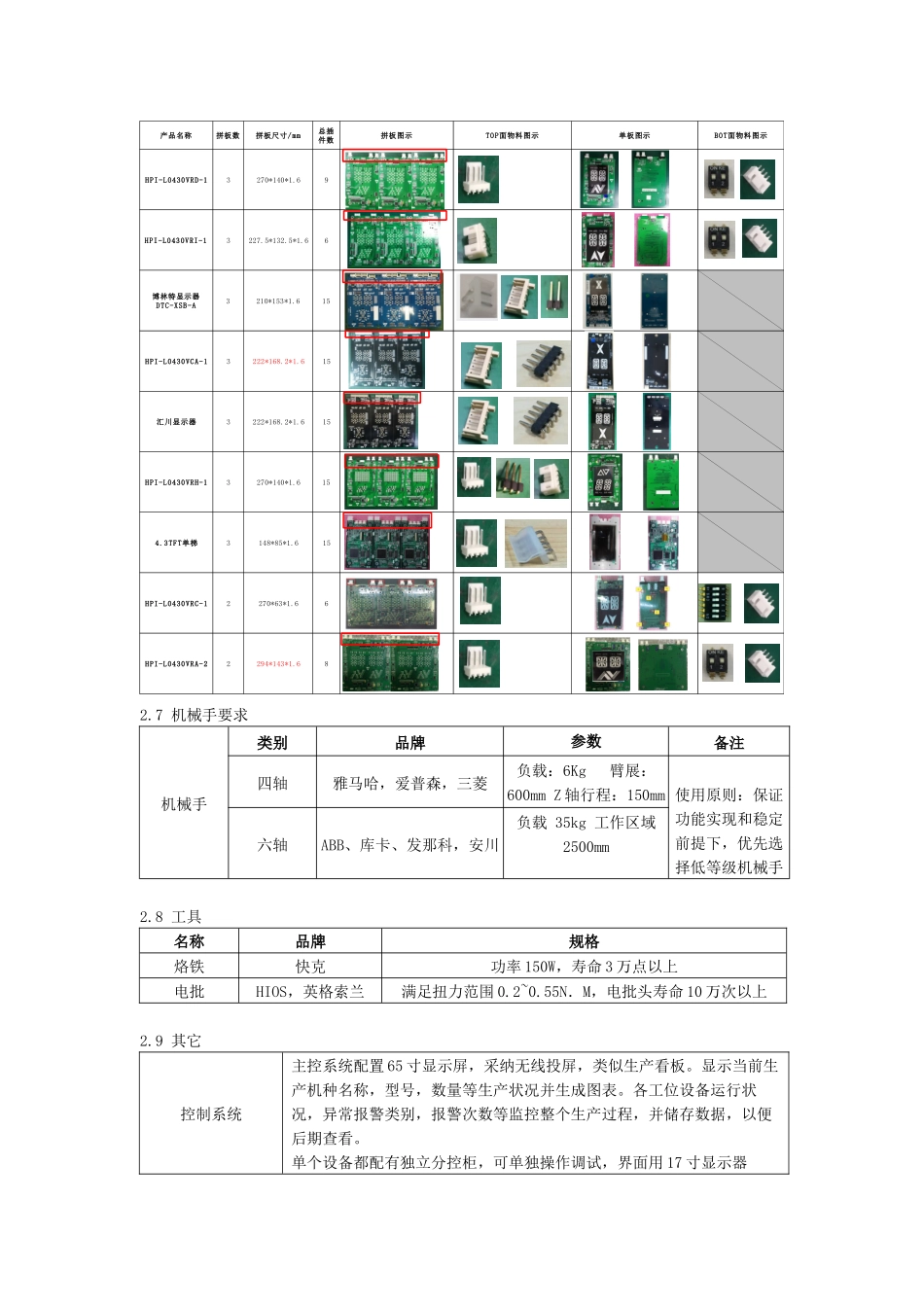

显示器组装自动线技术协议本技术协议为杭州优迈科技有限公司显示器自动插件线项目商务合同不可分割的一部分，具有同等法律效益； 杭州优迈科技有限公司临安分公司(以下简称：甲方)与 (以下简称：乙方)，对甲方从乙方购买显示器自动插件线事宜，甲乙双方经友好协商达成协议如下：一、总则：1.1 本协议用于法律规范杭州优迈科技有限公司临安分公司（以下简称“甲方”）与 （以下简称“乙方”）对显示器自动插件线的需求、期望、要求等目标而特别定义的要求。1.2 本协议要求的内容经双方共同协商并同意遵守，未尽事宜双方协商解决。1.3 本协议树作为报价和验收的标准，不得与国家、地区的相关法律、法规相抵触。协议书中未明确的内容不得作为验收条件项，但可以通过协商进行解决。1.4 本协议作为合同的组成部分，经双方签字后与供货合同具有同等法律效力。二、整体需求2.1 各工序单板节拍≤10s，拼板依次往上加。以 HPI-L0430VRD-1 为准，BOT 面为 2 颗焊接料，每多出 1 颗料，此站可加 5s 节拍。一次通过率达 99%以上（除去我司提供设备以及来料异常等非厂商因素引起的不良）。2.2 布局面积不超过 （长）45m*（宽）3.5m*（高）2m2.3 一键换线：程序一次性调用切换（保留单个调换功能）；工装一次性放入，会自动挨个上流水线；以及下线后自动回收到统一装置。2.4 由于工装回流在底部，涉及我司购买设备，需非标厂商提供支撑柱用于抬高设备，并做底部回流。2.5 产品满足以下 9 款的生产。其中配齐指定 3 款产品的工装治具（具体数量满足生产和周转，也包含 AOI 和测试线外处理的 30 套工装），其余 6 款产品需做打样工装，满足调试所有程序即可。所有工装治具需提供图纸给我司。产品名称拼板数拼板尺寸/mm总插件数拼板图示TOP面物料图示单板图示BOT面物料图示HPI-L0430VRD-13270*140*1.69HPI-L0430VRI-13227.5*132.5*1.66博林特显示器DTC-XSB-A3210*153*1.615HPI-L0430VCA-13222*168.2*1.615汇川显示器3222*168.2*1.615HPI-L0430VRH-13270*140*1.6154.3TFT单梯3148*85*1.615HPI-L0430VRC-12270*63*1.66HPI-L0430VRA-22294*143*1.682.7 机械手要求机械手类别品牌参数备注四轴雅马哈，爱普森，三菱负载：6Kg 臂展：600mm Z 轴行程：150mm 使用原则：保证功能实现和稳定前提下，优先选择低等级机械手六轴ABB、库卡、发那科，安川负载 35kg 工作区域 2500mm2.8 工具名称品牌规格烙铁快克功率 150W，寿命 3 万...
