某厂房工程钢结构施工组织设计VIP免费

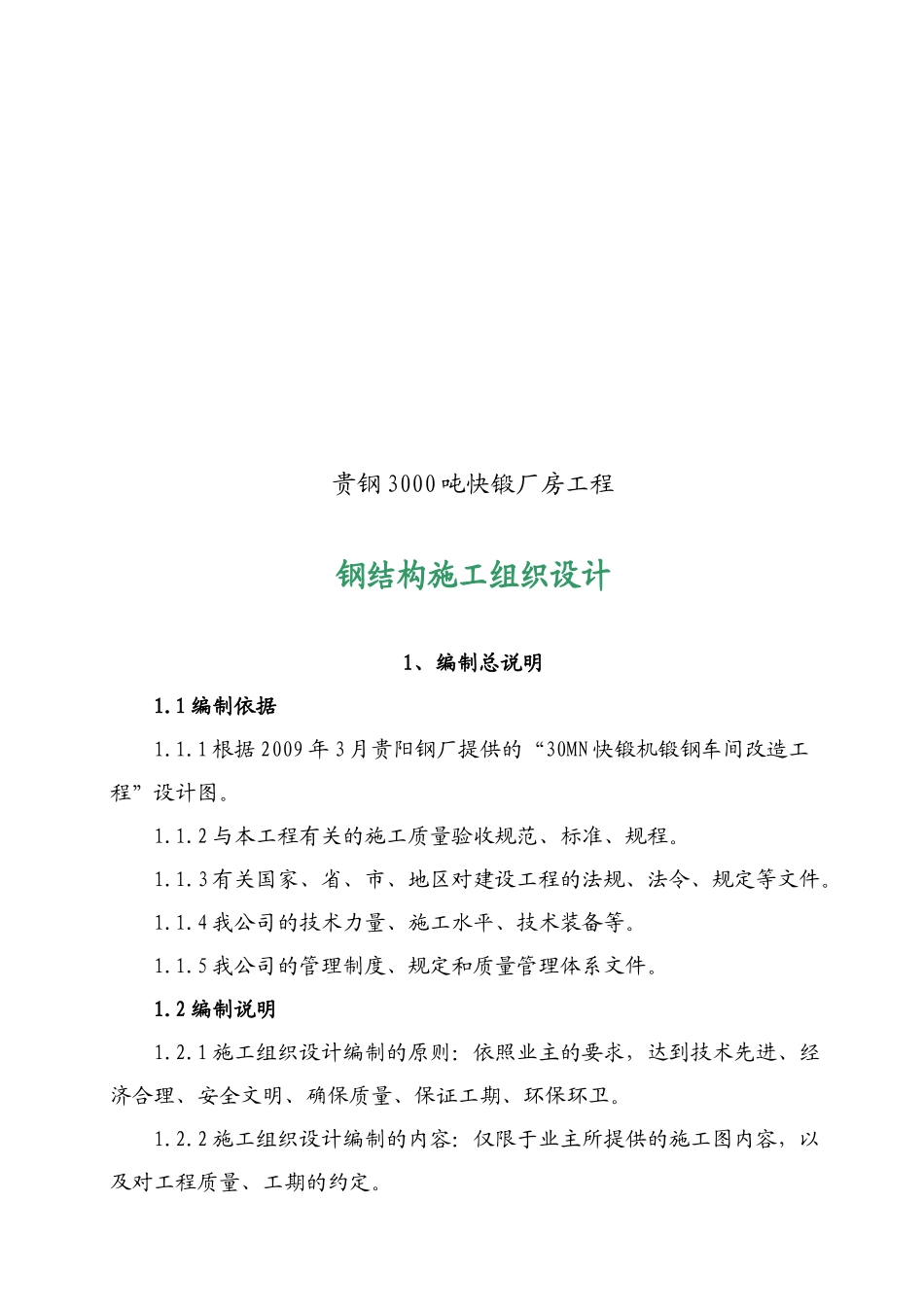

贵钢3000吨快锻厂房工程钢结构施工组织设计1、编制总说明1.1编制依据1.1.1根据2009年3月贵阳钢厂提供的“30MN快锻机锻钢车间改造工程”设计图。1.1.2与本工程有关的施工质量验收规范、标准、规程。1.1.3有关国家、省、市、地区对建设工程的法规、法令、规定等文件。1.1.4我公司的技术力量、施工水平、技术装备等。1.1.5我公司的管理制度、规定和质量管理体系文件。1.2编制说明1.2.1施工组织设计编制的原则：依照业主的要求，达到技术先进、经济合理、安全文明、确保质量、保证工期、环保环卫。1.2.2施工组织设计编制的内容：仅限于业主所提供的施工图内容，以及对工程质量、工期的约定。1.2.3本施工组织设计的编制是按项目法施工制定的，项目部组织实施。1.3采用的施工规程、规范及标准《建筑工程施工质量验收统一标准》GB50300-2001《建筑工程文件归档整理规范》GB50328-2001《钢结构工程施工及验收规范》GB50205-2001《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91《建筑钢结构焊接技术规程》JGJ81—2002《低合金高强度结构钢》GB/T1591-94《碳素结构钢》GB700-88《热轧钢板各和钢带的尺寸、外形、重量及允许偏差》GB709-88《熔化焊用钢丝》GB14957-94《气体保护焊用钢丝》GB/T14958-94《低合金钢埋弧焊用焊剂》GB12470-90《工业用液体二氧化碳》GB6052-93《低合金钢焊条》GB5118-85《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89《钢结构焊缝外形尺寸》GB10854-89《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88《埋弧焊焊缝坡口的基本形式与尺寸》GB986-88《涂装前钢材表面锈蚀等级和除锈等级》GB8923-8923《钢结构防火涂料通用技术条件》GB14907《钢结构防火涂料应用技术规程》CECS24:90《Ｈ型钢工艺操作规程》QW/SC-09-1《表面除锈及涂装工艺操作规程》QW/SC-09-4《建筑工程施工现场用电安全规范》GB50194-932、工程概况2.1工程简介贵钢3000吨快锻工程,位于贵钢厂区内,为门式钢架结构，建筑面积约8200m2。本工程设计结构安全等级为二级，7度抗震设防，建筑合理使用年限为5年，防火等级为二级。改造厂房为单层双跨门式钢架结构厂房：长90米（6米柱距），宽39米（跨度为18米＋21米），轨顶标高9米。厂房承重结构：钢(砼)柱、钢梁、钢(砼)吊车梁、钢支撑、钢檩条；2.2工程特点工程具体特点表现为：2.2.1工期紧：该工程施工总工期为90日历天。该工程施工充分体现“短、平、快”的特色，要在短期内完成该建设项目，工程不能按常规施工，分部、分项工程交叉作业，钢结构与其他专业的施工相互及时提供工作面，这就要求我们项目管理层，各技术工种必须按具体情况配置和调配。2.2.2该工程行业性强：工艺布局紧凑，功能分区严格，如何确保施工、制作尺寸、安装尺寸、施工质量、防腐施工等是本工程的重点和难点，也是影响工期的关键环节，因此，人员配置以钢结构加工、安装为龙头，尽量分段流水作业，杜绝一切不必要返工等情况的出现。2.2.3针对该工程工期较短，施工难度相对较大的特点，项目经理部在特殊项目上实行统一调度，统一指挥，做到其他专业与钢结构主体施工互不干扰，密切配合，又能保证工程所需，短缩工期。2.2.4保证场内的道路畅通是打好工程的关键，钢结构制作吊装量大、面宽，做到材料、构件堆放合理，并合理选择吊装机械。2.2.5本工程为改建工程，厂房柱为原有垂直度及轴线控制也是测量放线的一个重点。2.2.6在钢结构施工前，必须严格进行土建与钢结构的交接验收工作，这是确保钢结构工程顺利完成的关键控制点。2.2.7由于工地具体条件的限制，道路分布单一，建筑超高，所以必须提前准备原材料，材料入场合理，吊装次序合理，分区安装合理，搭接施工合理。2.2.8由于钢构件量大、规格多：为了减少运输对构件质量的和工期的影响，钢结构加工在工厂生产制作。因此，如何确保构件在转运过程中不变形、损坏、返锈、错运，并按时运输到工地现场也是本工程科学管理的关键点。2.2.9由于设计为六度抗震设防，因此，如何保证现场焊接和螺栓连接的质量，及加强压型钢板的安装质量，增强建筑物的抗震能力，也是施工控制的关键点。2.2.10根据施工...
