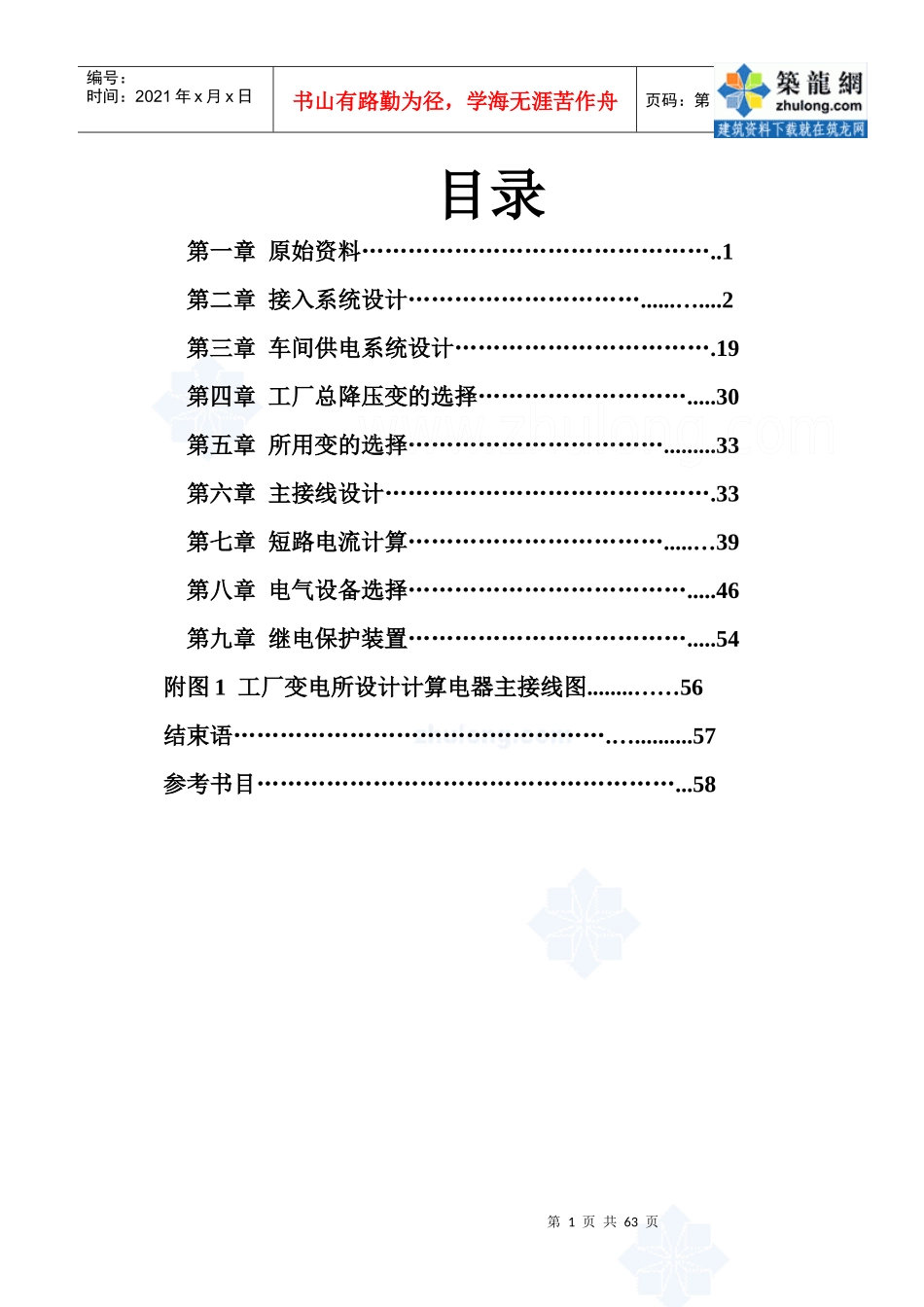

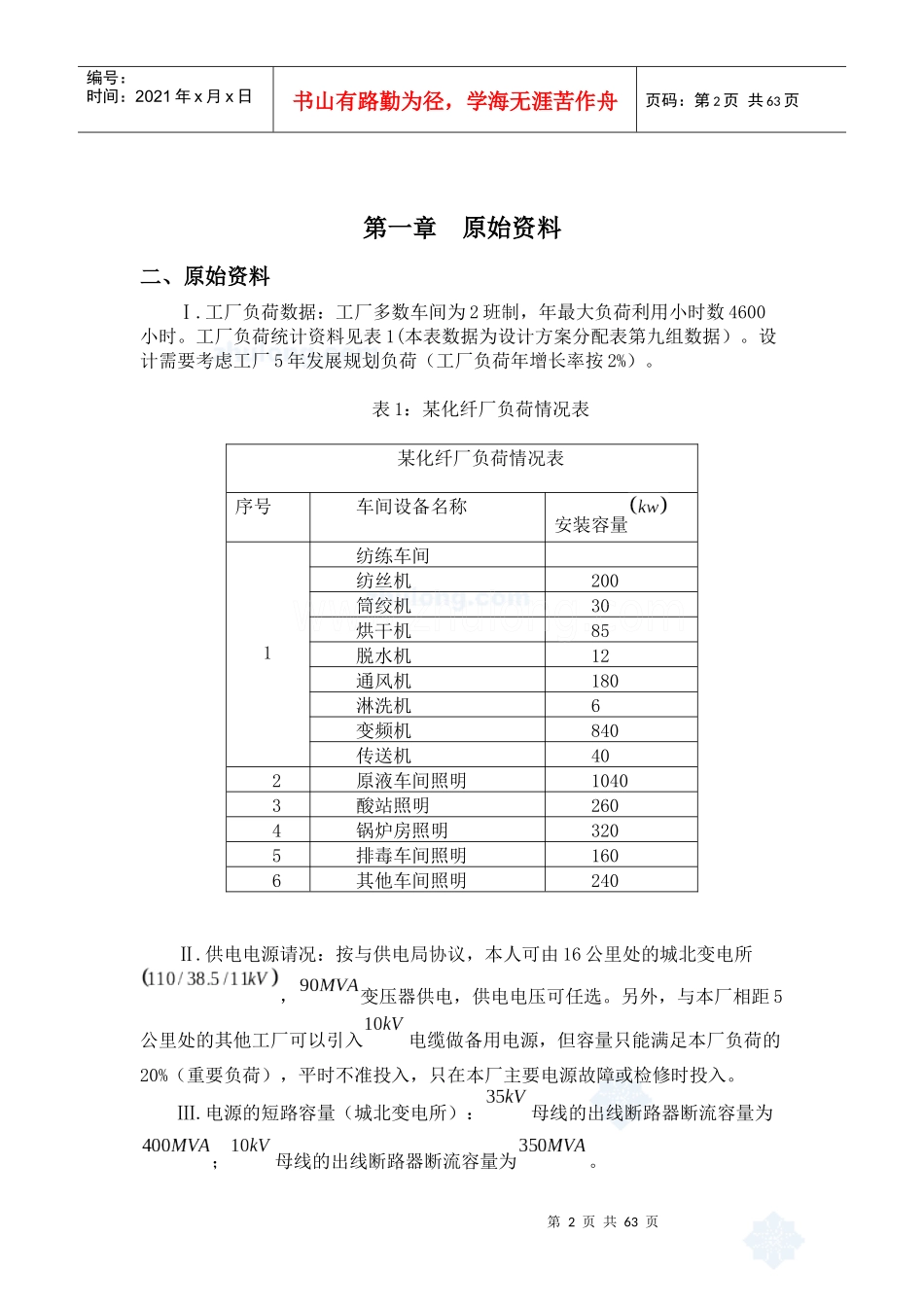

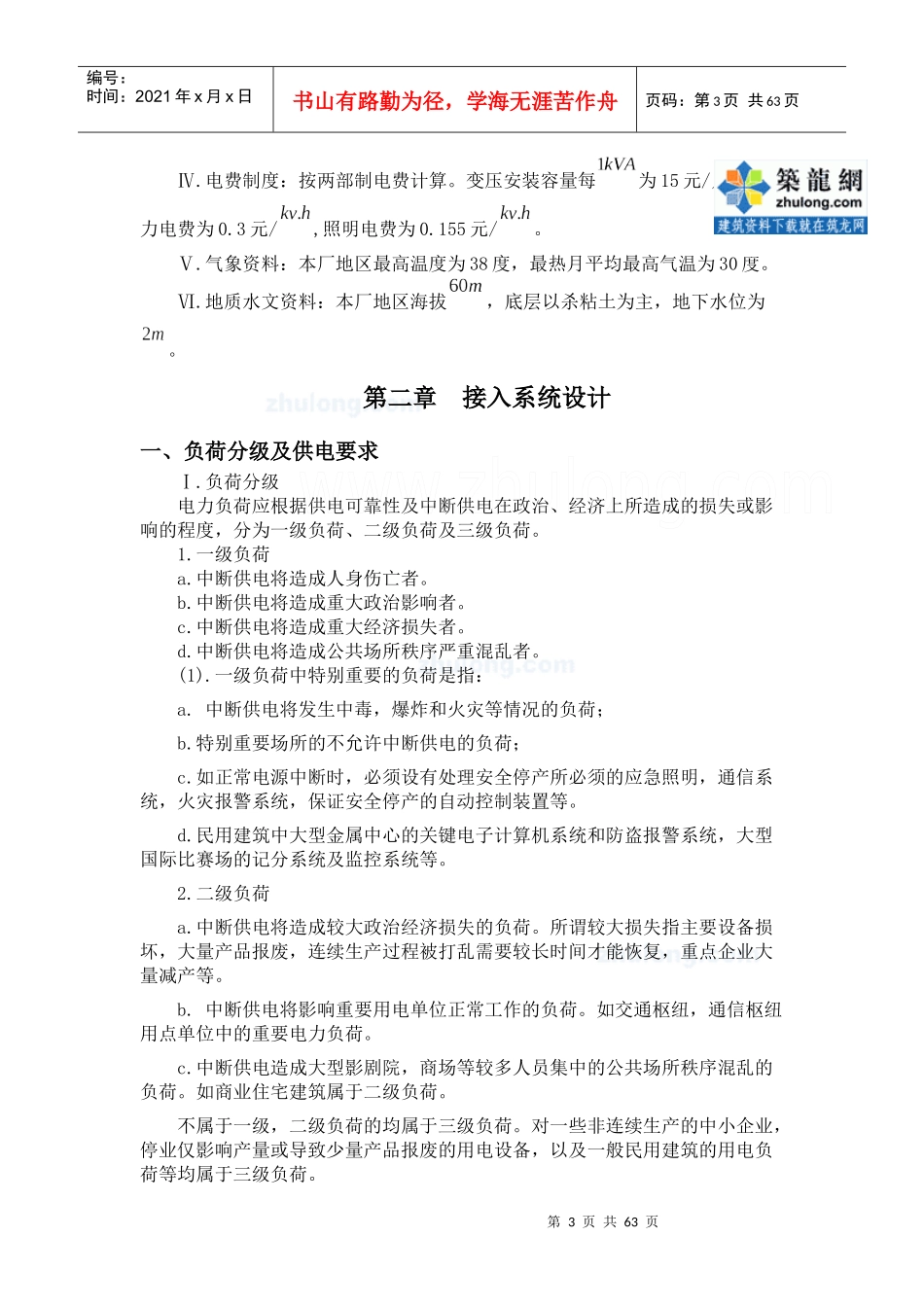

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页目录第一章原始资料………………………………………..1第二章接入系统设计…………………………......…....2第三章车间供电系统设计…………………………….19第四章工厂总降压变的选择……………………….....30第五章所用变的选择…………………………….........33第六章主接线设计…………………………………….33第七章短路电流计算…………………………….....…39第八章电气设备选择……………………………….....46第九章继电保护装置……………………………….....54附图1工厂变电所设计计算电器主接线图........……56结束语………………………………………….…..........57参考书目………………………………………………...58第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页第一章原始资料二、原始资料Ⅰ.工厂负荷数据：工厂多数车间为2班制，年最大负荷利用小时数4600小时。工厂负荷统计资料见表1(本表数据为设计方案分配表第九组数据）。设计需要考虑工厂5年发展规划负荷（工厂负荷年增长率按2%）。表1：某化纤厂负荷情况表某化纤厂负荷情况表序号车间设备名称安装容量1纺练车间纺丝机200筒绞机30烘干机85脱水机12通风机180淋洗机6变频机840传送机402原液车间照明10403酸站照明2604锅炉房照明3205排毒车间照明1606其他车间照明240Ⅱ.供电电源请况：按与供电局协议，本人可由16公里处的城北变电所，变压器供电，供电电压可任选。另外，与本厂相距5公里处的其他工厂可以引入电缆做备用电源，但容量只能满足本厂负荷的20%（重要负荷），平时不准投入，只在本厂主要电源故障或检修时投入。Ⅲ.电源的短路容量（城北变电所）：母线的出线断路器断流容量为；母线的出线断路器断流容量为。第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页Ⅳ.电费制度：按两部制电费计算。变压安装容量每为15元/月，动力电费为0.3元/,照明电费为0.155元/。Ⅴ.气象资料：本厂地区最高温度为38度，最热月平均最高气温为30度。Ⅵ.地质水文资料：本厂地区海拔，底层以杀粘土为主，地下水位为。第二章接入系统设计一、负荷分级及供电要求Ⅰ.负荷分级电力负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷及三级负荷。1.一级负荷a.中断供电将造成人身伤亡者。b.中断供电将造成重大政治影响者。c.中断供电将造成重大经济损失者。d.中断供电将造成公共场所秩序严重混乱者。(1).一级负荷中特别重要的负荷是指：a.中断供电将发生中毒，爆炸和火灾等情况的负荷；b.特别重要场所的不允许中断供电的负荷；c.如正常电源中断时，必须设有处理安全停产所必须的应急照明，通信系统，火灾报警系统，保证安全停产的自动控制装置等。d.民用建筑中大型金属中心的关键电子计算机系统和防盗报警系统，大型国际比赛场的记分系统及监控系统等。2.二级负荷a.中断供电将造成较大政治经济损失的负荷。所谓较大损失指主要设备损坏，大量产品报废，连续生产过程被打乱需要较长时间才能恢复，重点企业大量减产等。b.中断供电将影响重要用电单位正常工作的负荷。如交通枢纽，通信枢纽用点单位中的重要电力负荷。c.中断供电造成大型影剧院，商场等较多人员集中的公共场所秩序混乱的负荷。如商业住宅建筑属于二级负荷。不属于一级，二级负荷的均属于三级负荷。对一些非连续生产的中小企业，停业仅影响产量或导致少量产品报废的用电设备，以及一般民用建筑的用电负荷等均属于三级负荷。第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页3.三级负荷不属于一级，二级负荷的均属于三级负荷。对一些非连续生产的中小企业，停业仅影响产量或导致少量产品报废的用电设备，以及一般民用建筑的用电负荷等均属于三级负荷。Ⅱ.各级负荷对电源的要求1.一级负荷一级负荷应有两个回路（或两个回路以上）的独立电源供电。两路电源应来自不同电源点或同一变...
