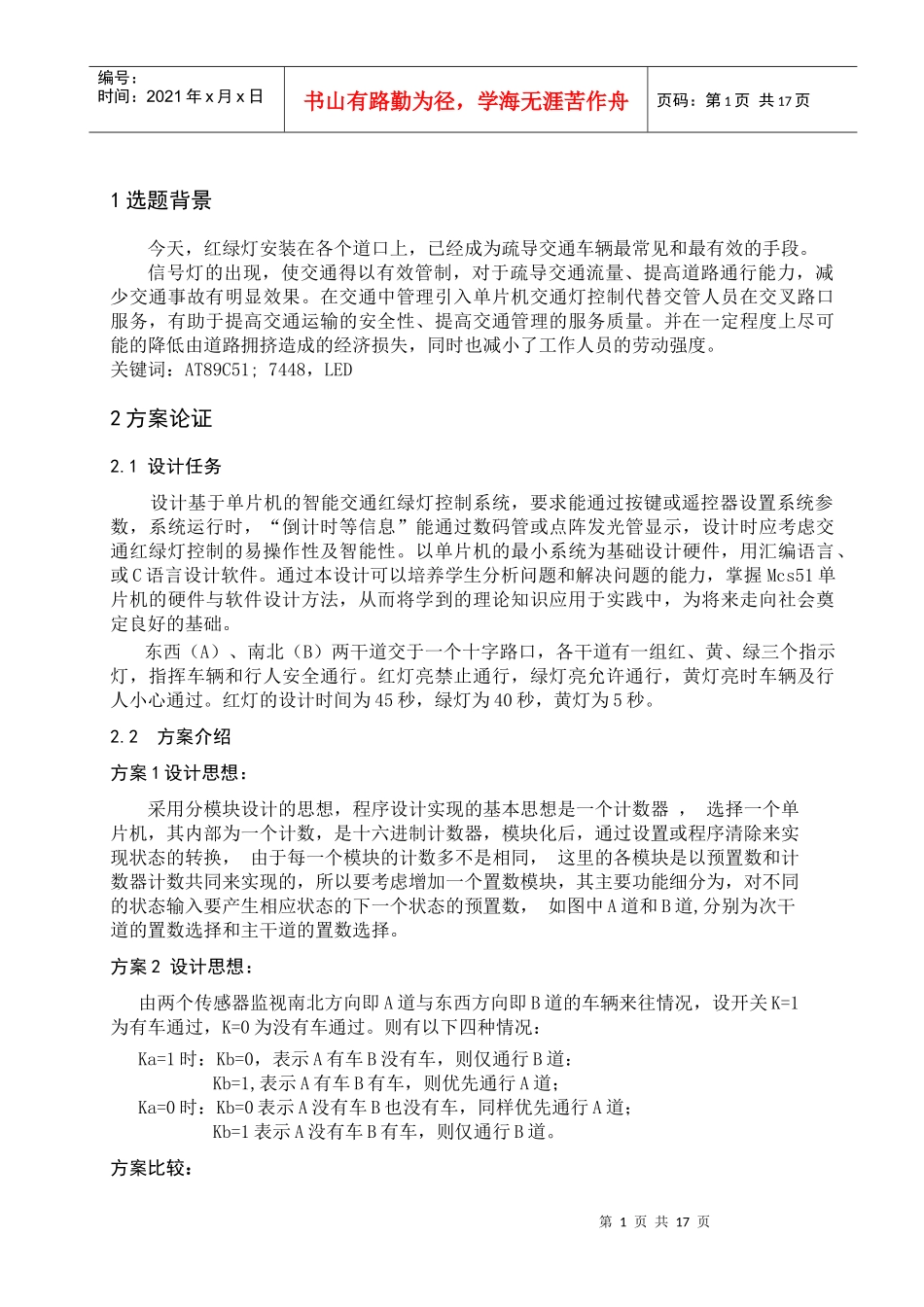

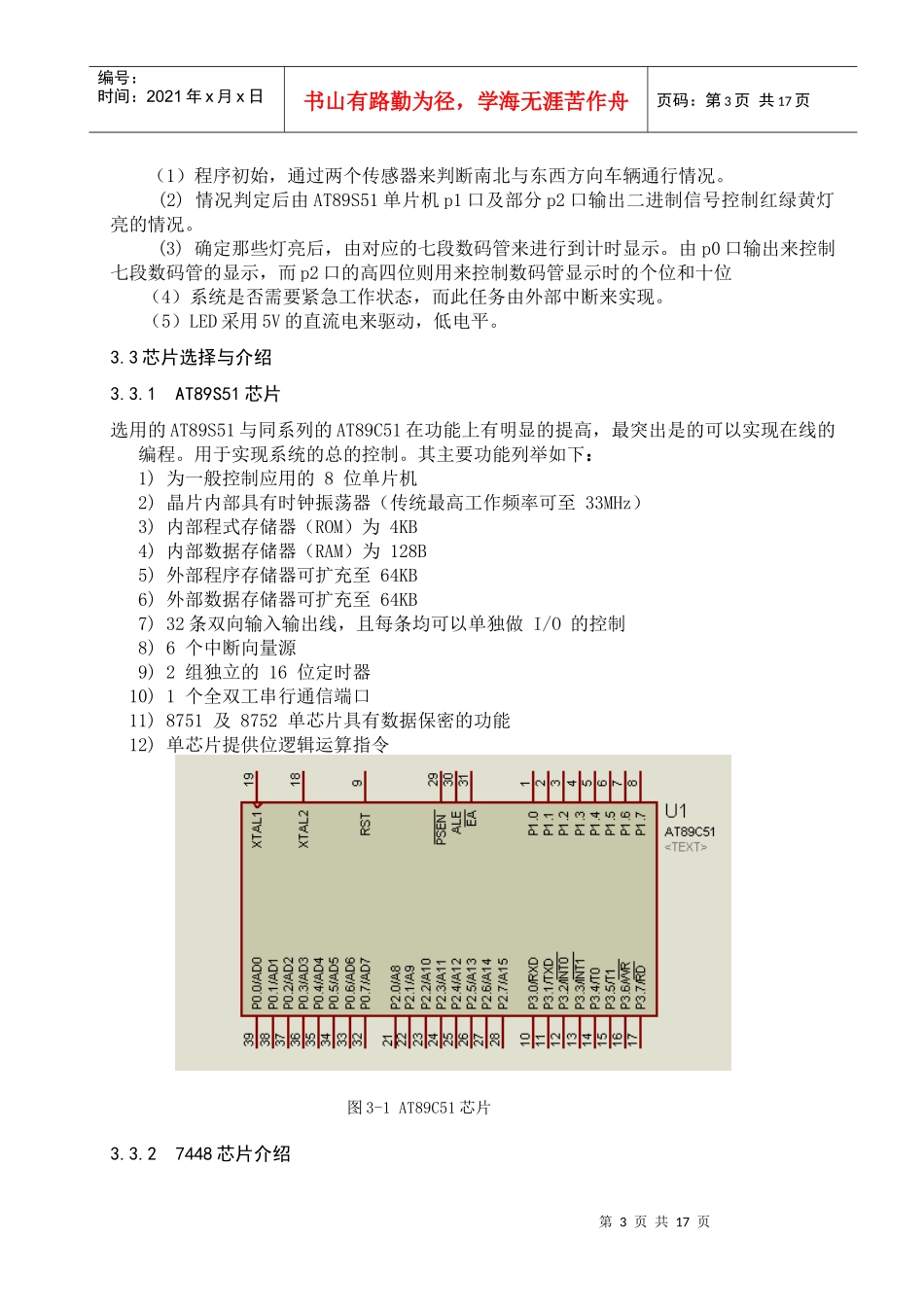

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页1选题背景今天，红绿灯安装在各个道口上，已经成为疏导交通车辆最常见和最有效的手段。信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。在交通中管理引入单片机交通灯控制代替交管人员在交叉路口服务，有助于提高交通运输的安全性、提高交通管理的服务质量。并在一定程度上尽可能的降低由道路拥挤造成的经济损失，同时也减小了工作人员的劳动强度。关键词：AT89C51;7448，LED2方案论证2.1设计任务设计基于单片机的智能交通红绿灯控制系统，要求能通过按键或遥控器设置系统参数，系统运行时，“倒计时等信息”能通过数码管或点阵发光管显示，设计时应考虑交通红绿灯控制的易操作性及智能性。以单片机的最小系统为基础设计硬件，用汇编语言、或C语言设计软件。通过本设计可以培养学生分析问题和解决问题的能力，掌握Mcs51单片机的硬件与软件设计方法，从而将学到的理论知识应用于实践中，为将来走向社会奠定良好的基础。东西（A）、南北（B）两干道交于一个十字路口，各干道有一组红、黄、绿三个指示灯，指挥车辆和行人安全通行。红灯亮禁止通行，绿灯亮允许通行，黄灯亮时车辆及行人小心通过。红灯的设计时间为45秒，绿灯为40秒，黄灯为5秒。2.2方案介绍方案1设计思想：采用分模块设计的思想，程序设计实现的基本思想是一个计数器，选择一个单片机，其内部为一个计数，是十六进制计数器，模块化后，通过设置或程序清除来实现状态的转换，由于每一个模块的计数多不是相同，这里的各模块是以预置数和计数器计数共同来实现的，所以要考虑增加一个置数模块，其主要功能细分为，对不同的状态输入要产生相应状态的下一个状态的预置数，如图中A道和B道,分别为次干道的置数选择和主干道的置数选择。方案2设计思想：由两个传感器监视南北方向即A道与东西方向即B道的车辆来往情况，设开关K=1为有车通过，K=0为没有车通过。则有以下四种情况：Ka=1时：Kb=0，表示A有车B没有车，则仅通行B道：Kb=1,表示A有车B有车，则优先通行A道；Ka=0时：Kb=0表示A没有车B也没有车，同样优先通行A道；Kb=1表示A没有车B有车，则仅通行B道。方案比较：第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页方案1用了模块设计，而方案2采用逻辑设计，相比之下1有较强的可读性和较强的可修改性，而2则在设计上显得较简单，设计纯朴，便于测试，它的优势则在于提供了一条较为便捷的解决方案。2首先将许多逻辑关系简化到极点，而后将其一起集成用较少的芯片去完成所需功能。我们最终的设计应该尽量使用模块化设计。对工程设计人员来说，将来的产品无论从修改还是升级考虑对有好处，但另外我们又需将设计简单化，因此我觉得在设计初期尽可能的简单化设计，而一旦设计的各项测试通过了，在有可能的条件下将设计模块化，所以本设计以第一方案为主进行。我们最终的设计应该尽量使用模块化设计。对工程设计人员来说，将来的产品无论从修改还是升级考虑对有好处，但另外我们又需将设计简单化，因此我觉得在设计初期尽可能的简单化设计，而一旦设计的各项测试通过了，在有可能的条件下将设计模块化，所以本设计以第一方案为主进行。3交通灯系统硬件设计3.1单片机概述单片机是由运算器、控制器、存储器、输入设备以及输出设备共五个基本部分组成的。单片机是把包括运算器、控制器、少量的存储器、最基本的输入输出口电路、串行口电路、中断和定时电路等都集成在一个尺寸有限的芯片上。通常，单片机由单个集成电路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和I/O接口电路等。因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。3.2系统构成电路板一块，AT89S51单片机一片，7448芯片2片，七段数码管八个。发光二极管20个（8个绿的，8个红的，4个黄的用于交通控制），100欧姆电阻20个，2个按键，2个开关，51K欧姆电阻2个，5V稳定电源1个，3个电容2个单刀单掷开关等。系统结构框图:图3-1系统结...
