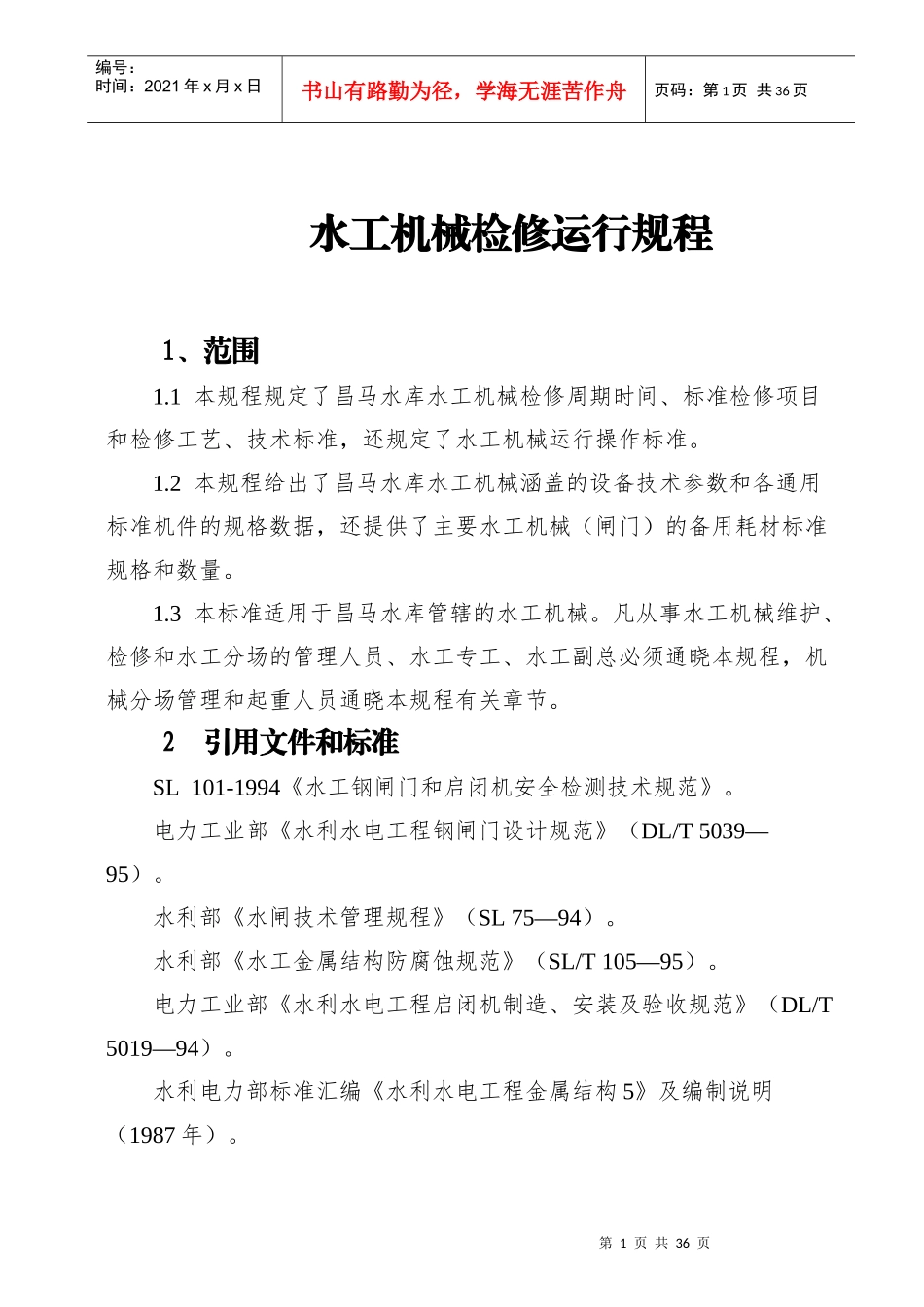

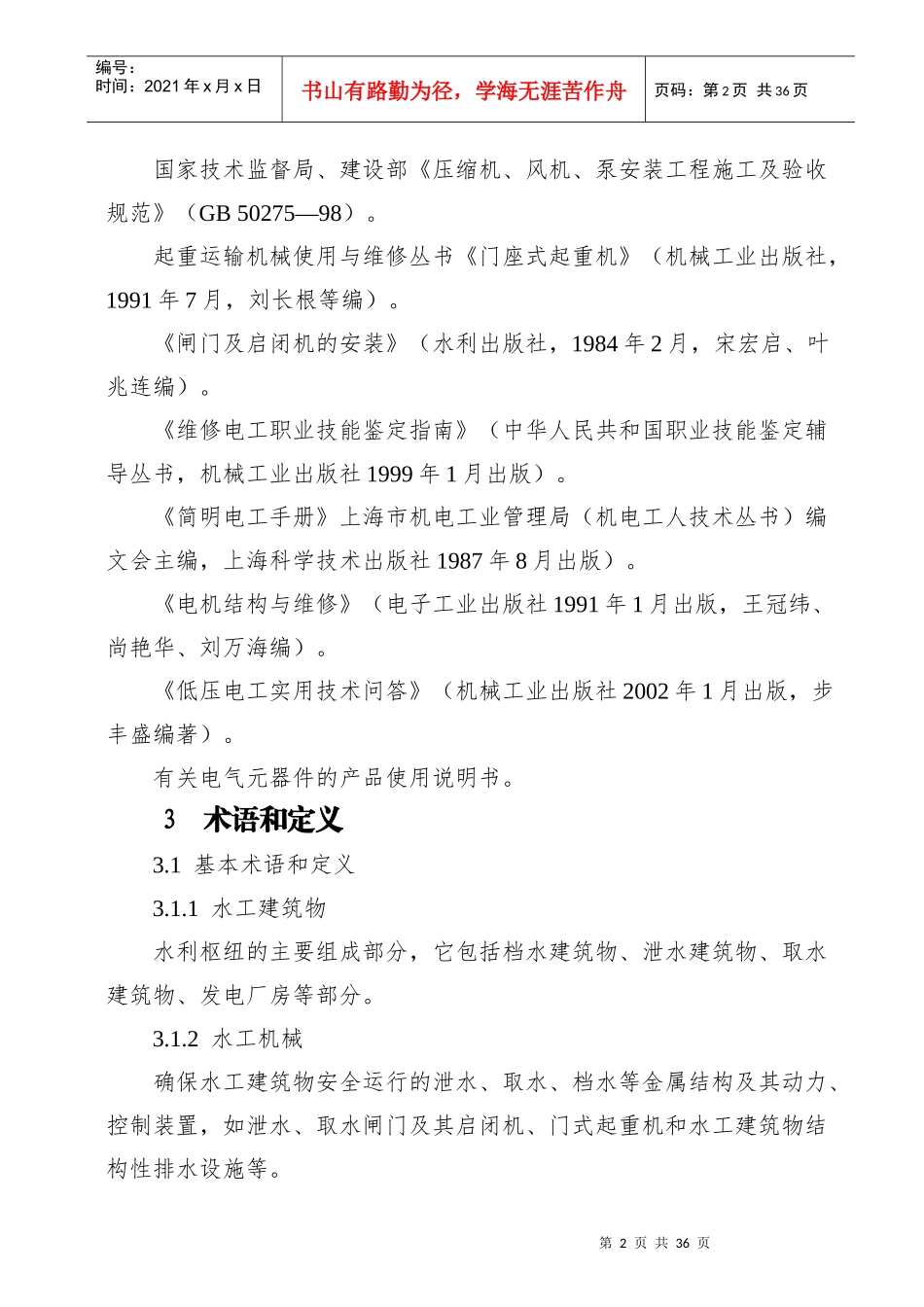

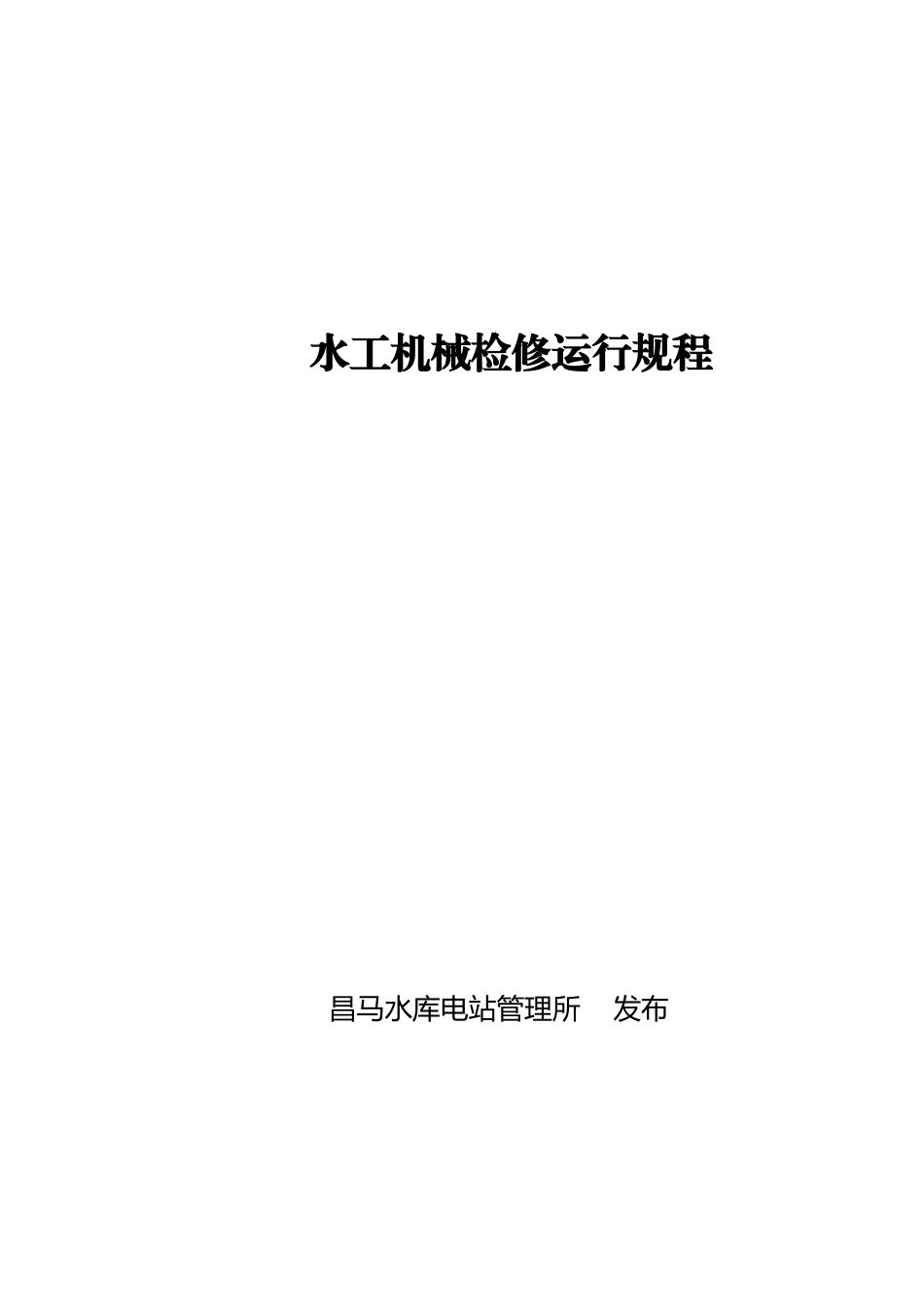

水工机械检修运行规程昌马水库电站管理所发布第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页水工机械检修运行规程1、范围1.1本规程规定了昌马水库水工机械检修周期时间、标准检修项目和检修工艺、技术标准，还规定了水工机械运行操作标准。1.2本规程给出了昌马水库水工机械涵盖的设备技术参数和各通用标准机件的规格数据，还提供了主要水工机械（闸门）的备用耗材标准规格和数量。1.3本标准适用于昌马水库管辖的水工机械。凡从事水工机械维护、检修和水工分场的管理人员、水工专工、水工副总必须通晓本规程，机械分场管理和起重人员通晓本规程有关章节。2引用文件和标准SL101-1994《水工钢闸门和启闭机安全检测技术规范》。电力工业部《水利水电工程钢闸门设计规范》（DL/T5039—95）。水利部《水闸技术管理规程》（SL75—94）。水利部《水工金属结构防腐蚀规范》（SL/T105—95）。电力工业部《水利水电工程启闭机制造、安装及验收规范》（DL/T5019—94）。水利电力部标准汇编《水利水电工程金属结构5》及编制说明（1987年）。第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页国家技术监督局、建设部《压缩机、风机、泵安装工程施工及验收规范》（GB50275—98）。起重运输机械使用与维修丛书《门座式起重机》（机械工业出版社，1991年7月，刘长根等编）。《闸门及启闭机的安装》（水利出版社，1984年2月，宋宏启、叶兆连编）。《维修电工职业技能鉴定指南》（中华人民共和国职业技能鉴定辅导丛书，机械工业出版社1999年1月出版）。《简明电工手册》上海市机电工业管理局（机电工人技术丛书）编文会主编，上海科学技术出版社1987年8月出版）。《电机结构与维修》（电子工业出版社1991年1月出版，王冠纬、尚艳华、刘万海编）。《低压电工实用技术问答》（机械工业出版社2002年1月出版，步丰盛编著）。有关电气元器件的产品使用说明书。3术语和定义3.1基本术语和定义3.1.1水工建筑物水利枢纽的主要组成部分，它包括档水建筑物、泄水建筑物、取水建筑物、发电厂房等部分。3.1.2水工机械确保水工建筑物安全运行的泄水、取水、档水等金属结构及其动力、控制装置，如泄水、取水闸门及其启闭机、门式起重机和水工建筑物结构性排水设施等。第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页3.1.3防汛设备确保水库、水工建筑物及下游人民群众财产和生命安全的设备，它包括确保水工建筑物安全运行的水工机械，水库安全运行的上游流域水情信息、传递及水库运行的中枢调度系统配置的设备，下游人民群众财产和生命安全的水情传递及抗洪抢险设备。3.1.4金属结构在水利水电工程中，除去水轮发电机组及其附件和施工设备外，均属水工金属结构，亦称水工机械，包括闸门、启闭机、拦污栅及清污机、阀门（我国常见的有蝴蝶阀、球形阀、筒阀、锥形阀、管状阀等）、升船机、压力钢管等主要设备。3.2专业术语和定义3.2.1工作闸门用来调节孔口流量，一般在动水中启闭的闸门。3.2.2事故闸门指下游或上游水道及其设备发生事故时，能在动水中关闭的闸门。3.2.3快速事故闸门当水轮发电机组所有的保护装置失灵时，能快速关闭进水孔口的闸门，可防止事故进一步扩大，并在事故消除后，静水平压提门。3.2.4检修闸门当水工建筑物及其设备需要检修时用来临时档水的闸门，均在静水条件下启闭。一般情况下事故闸门和检修闸门为同一闸门，如我厂的中孔事故检修闸门。3.2.5底孔第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页在大坝垂直高度上，高程较低的泄水孔，其作用是控制水库泥沙淤积的部位和速率，以延长水库的使用寿命，保持水库长期运用，减轻水库对上下游环境的不利影响。我厂的底孔分别有大底孔、小底孔，小底孔位置高程较底。3.2.6表孔在大坝垂直高度上，高程最高的泄水孔。其特点是设置在敞流孔口中，当闸门关闭孔口时，门顶是露出水面的，闸门只设两侧和底缘三面水封。3.2.7中孔在大坝垂直高度上，高程位于底孔和表...
