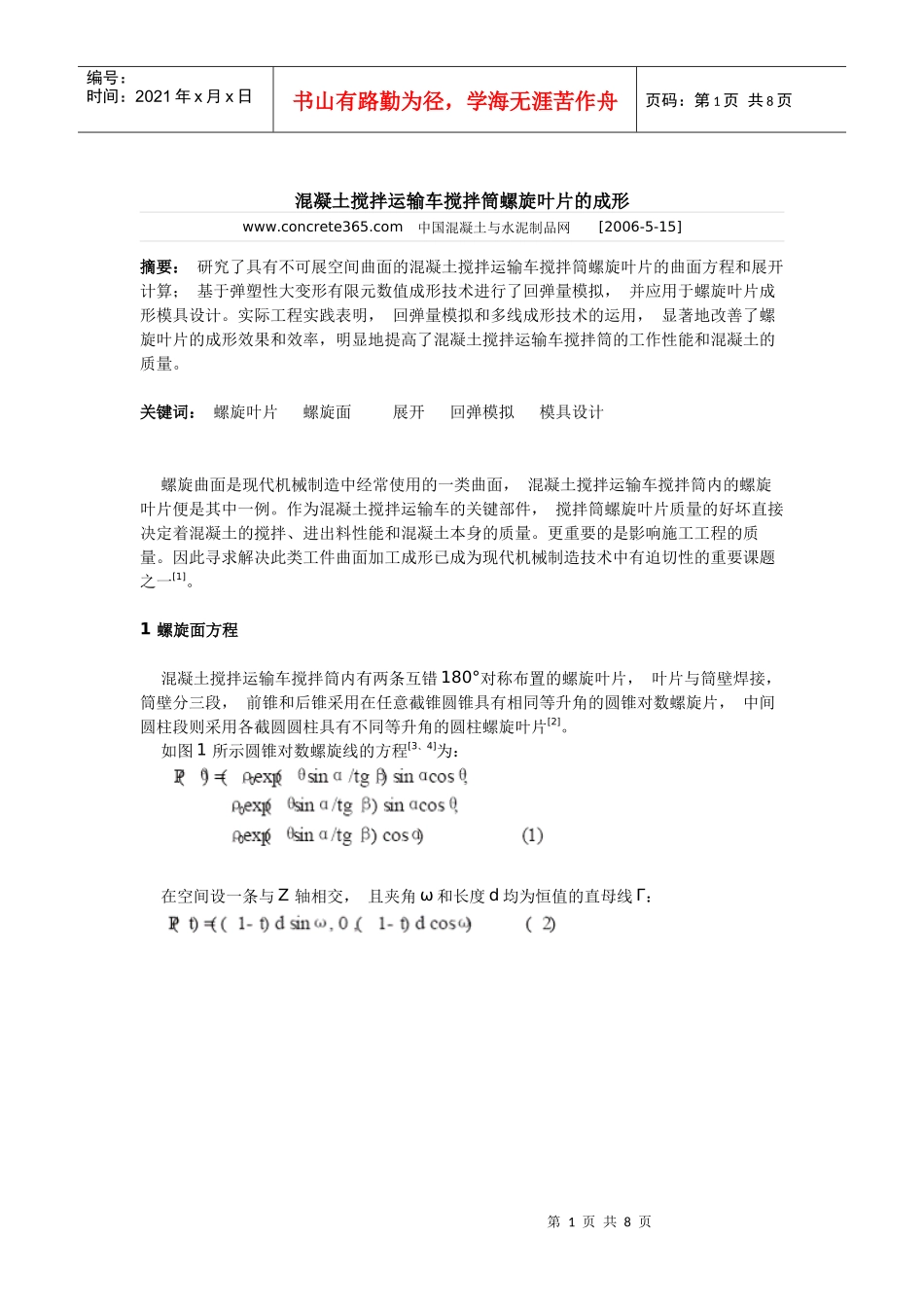

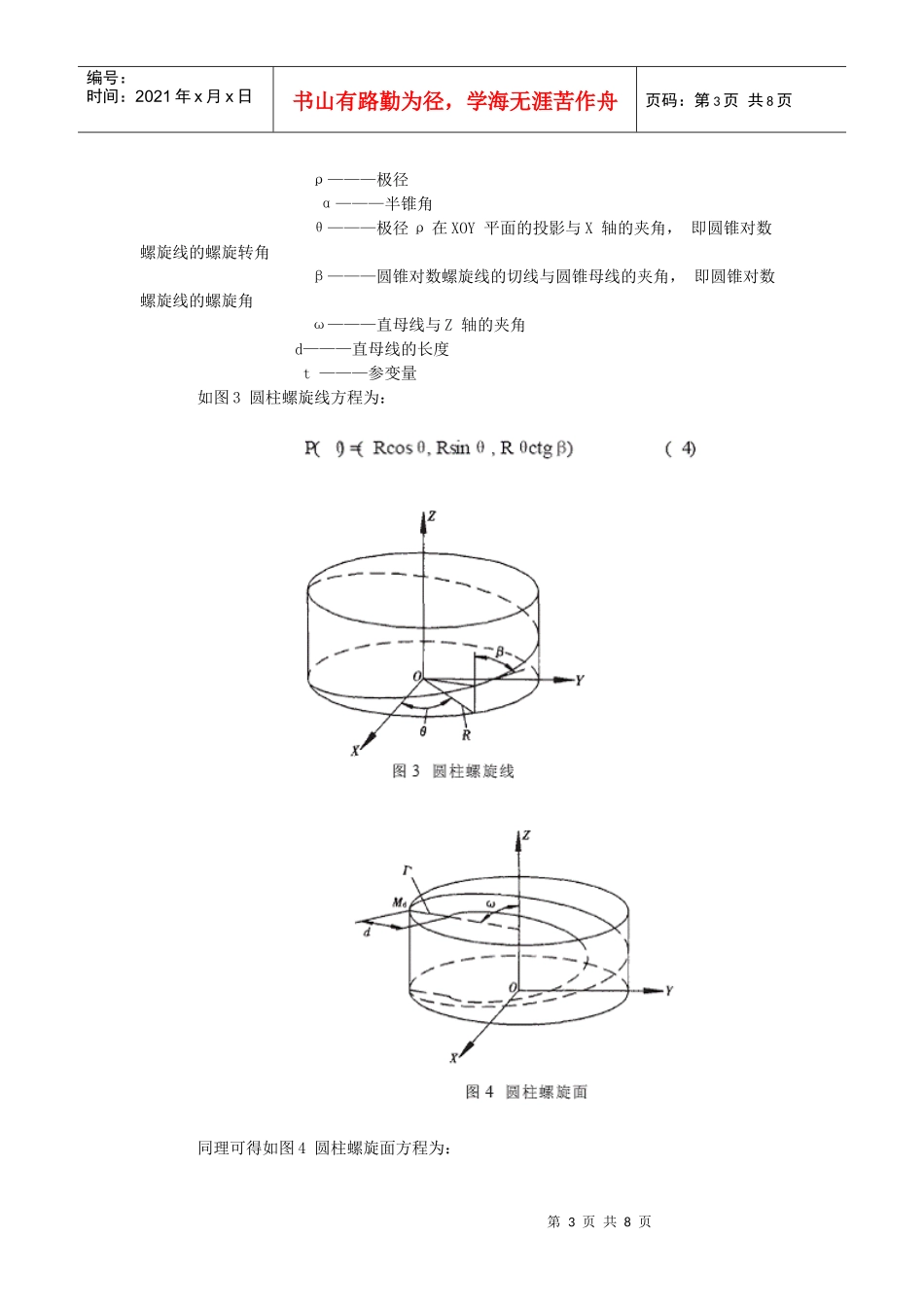

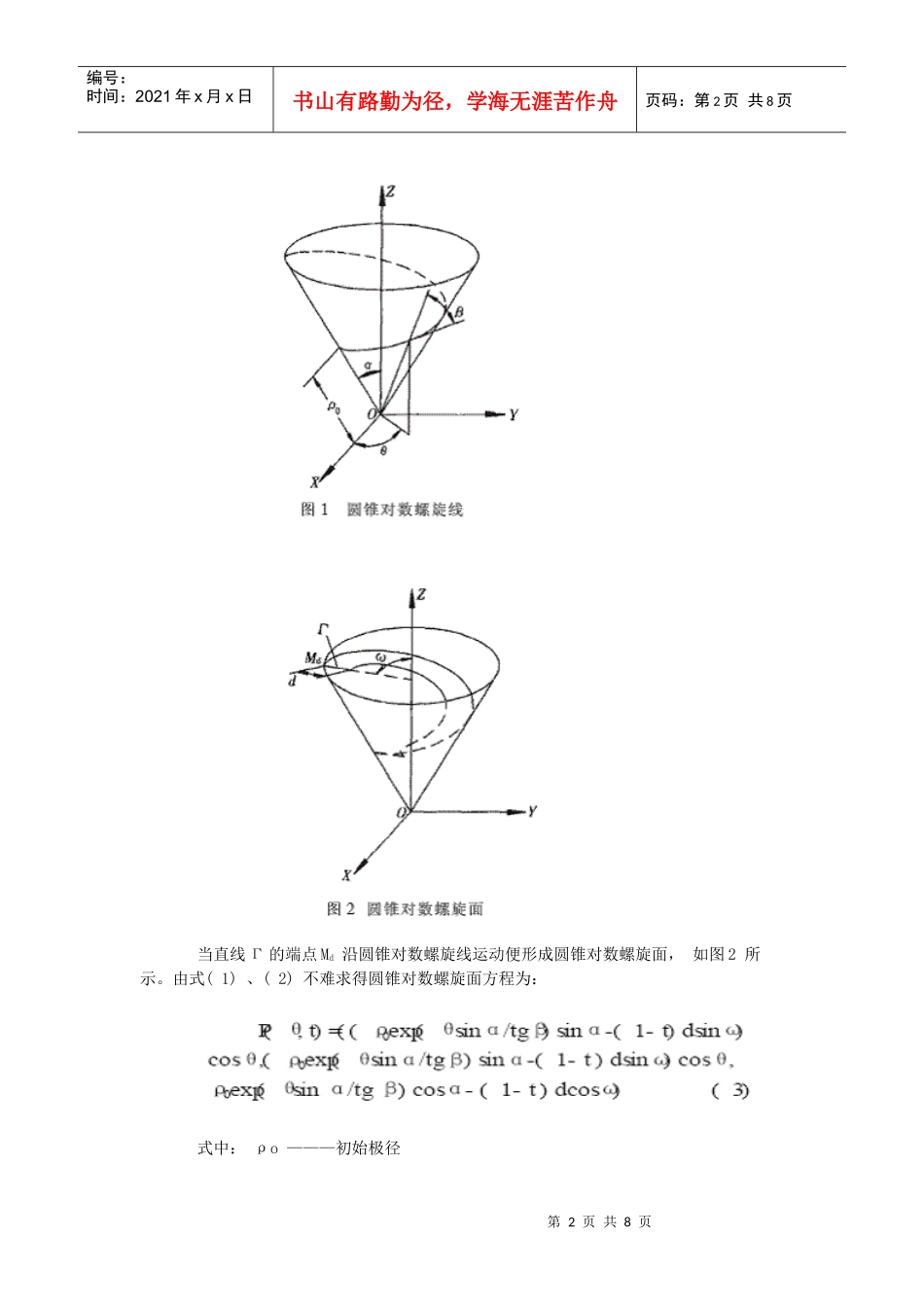

第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共8页混凝土搅拌运输车搅拌筒螺旋叶片的成形www.concrete365.com中国混凝土与水泥制品网[2006-5-15]摘要:研究了具有不可展空间曲面的混凝土搅拌运输车搅拌筒螺旋叶片的曲面方程和展开计算;基于弹塑性大变形有限元数值成形技术进行了回弹量模拟,并应用于螺旋叶片成形模具设计。实际工程实践表明,回弹量模拟和多线成形技术的运用,显著地改善了螺旋叶片的成形效果和效率,明显地提高了混凝土搅拌运输车搅拌筒的工作性能和混凝土的质量。关键词:螺旋叶片螺旋面展开回弹模拟模具设计螺旋曲面是现代机械制造中经常使用的一类曲面,混凝土搅拌运输车搅拌筒内的螺旋叶片便是其中一例。作为混凝土搅拌运输车的关键部件,搅拌筒螺旋叶片质量的好坏直接决定着混凝土的搅拌、进出料性能和混凝土本身的质量。更重要的是影响施工工程的质量。因此寻求解决此类工件曲面加工成形已成为现代机械制造技术中有迫切性的重要课题之一[1]。1螺旋面方程混凝土搅拌运输车搅拌筒内有两条互错180°对称布置的螺旋叶片,叶片与筒壁焊接,筒壁分三段,前锥和后锥采用在任意截锥圆锥具有相同等升角的圆锥对数螺旋片,中间圆柱段则采用各截圆圆柱具有不同等升角的圆柱螺旋叶片[2]。如图1所示圆锥对数螺旋线的方程[3、4]为:在空间设一条与Z轴相交,且夹角ω和长度d均为恒值的直母线Γ:第2页共8页第1页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共8页当直线Γ的端点Md沿圆锥对数螺旋线运动便形成圆锥对数螺旋面,如图2所示。由式(1)、(2)不难求得圆锥对数螺旋面方程为:式中:ρo———初始极径第3页共8页第2页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共8页ρ———极径α———半锥角θ———极径ρ在XOY平面的投影与X轴的夹角,即圆锥对数螺旋线的螺旋转角β———圆锥对数螺旋线的切线与圆锥母线的夹角,即圆锥对数螺旋线的螺旋角ω———直母线与Z轴的夹角d———直母线的长度t———参变量如图3圆柱螺旋线方程为:同理可得如图4圆柱螺旋面方程为:第4页共8页第3页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共8页式中:R———圆柱半径θ———螺旋转角β———螺旋角由于搅拌筒各段在结构方式上采用形式不同的螺旋面,为使曲面在各段之间光滑地过渡连接,使用非线性最小二乘法进行曲面拟合。根据最小二乘法原理,使各数据点到所拟合曲面片的距离的平方和达到最小值即:式中:pi,i=1,2,⋯,m是三维数据点,为所拟合曲面的参数。曲面拟合后双螺旋叶片的结果如图5所示。2螺旋叶片的展开计算为了能成形上述螺旋曲面,务必首先将之展开,以便平板下料。之后再通过模具冲压还原成螺旋曲面。根据微分几何理论,不管是圆锥对数螺旋面还是圆柱螺旋面,它们都是不可展曲面[3]。因此,它们不可能摊展在一张平面上,只能采用近似展开尽可能地趋近理论曲面。区间[θ0,θ1](其中θ0<θ1)曲线弧长S理论计算公式为:取t=ti,将圆锥对数螺旋面方程式(3)和圆柱螺旋面方程式(5)代入式(7)第5页共8页第4页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共8页,即可求得不同截锥圆锥对数螺旋线或不同截圆圆柱螺旋线弧长。对于圆柱螺旋线,由式(7)积分得ti处弧长的计算式为:式中:Ri——ti处截圆圆柱半径βi———ti处螺旋角如图6所示,设展开面外半径为Rw,弧长为L;内半径为Rn,弧长为l,由于螺旋曲线展开长度与展开半径成正比,即:对于圆锥对数螺旋线,由式(7)积分求解困难,使用折线逼近曲线的数值积分方法得ti,即αi锥角处弧长的计算式为:第6页共8页第5页共8页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共8页式中:m为区间[θ0,θ1]等分数。显然,m取值越大,则Si越精确。利用计算机程序和绘图便可获得较为精确的展开平面。3螺旋叶片的回弹量模拟螺旋叶片要一段段压制而成,叶片由高强度耐磨材料制作。要将平板材料压制成不可展的螺旋曲面,影响准确成形的关键问题便是材料的回...
