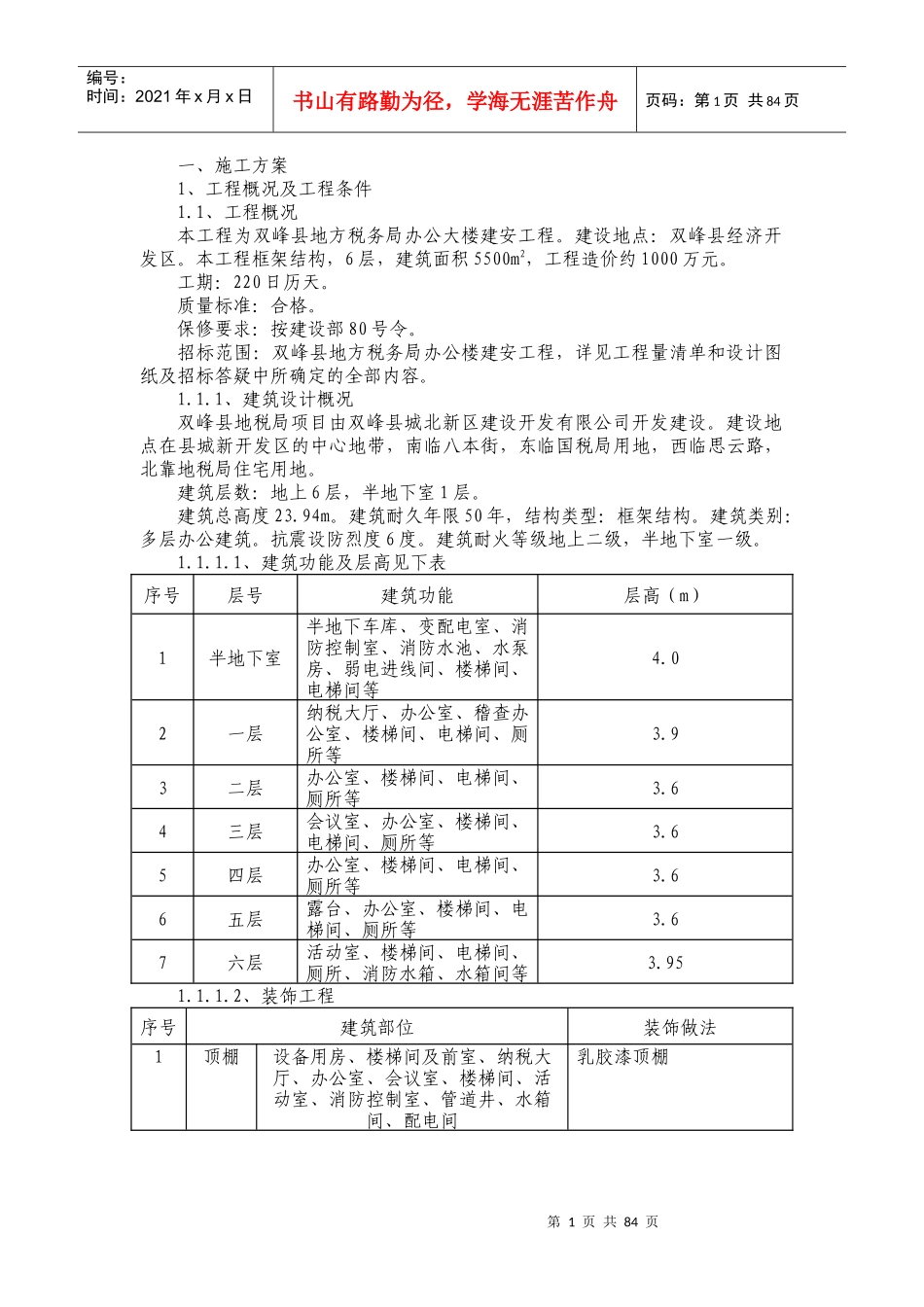

第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共84页一、施工方案1、工程概况及工程条件1.1、工程概况本工程为双峰县地方税务局办公大楼建安工程。建设地点：双峰县经济开发区。本工程框架结构，6层，建筑面积5500m2，工程造价约1000万元。工期：220日历天。质量标准：合格。保修要求：按建设部80号令。招标范围：双峰县地方税务局办公楼建安工程，详见工程量清单和设计图纸及招标答疑中所确定的全部内容。1.1.1、建筑设计概况双峰县地税局项目由双峰县城北新区建设开发有限公司开发建设。建设地点在县城新开发区的中心地带，南临八本街，东临国税局用地，西临思云路，北靠地税局住宅用地。建筑层数：地上6层，半地下室1层。建筑总高度23.94m。建筑耐久年限50年，结构类型：框架结构。建筑类别：多层办公建筑。抗震设防烈度6度。建筑耐火等级地上二级，半地下室一级。1.1.1.1、建筑功能及层高见下表序号层号建筑功能层高（m）1半地下室半地下车库、变配电室、消防控制室、消防水池、水泵房、弱电进线间、楼梯间、电梯间等4.02一层纳税大厅、办公室、稽查办公室、楼梯间、电梯间、厕所等3.93二层办公室、楼梯间、电梯间、厕所等3.64三层会议室、办公室、楼梯间、电梯间、厕所等3.65四层办公室、楼梯间、电梯间、厕所等3.66五层露台、办公室、楼梯间、电梯间、厕所等3.67六层活动室、楼梯间、电梯间、厕所、消防水箱、水箱间等3.951.1.1.2、装饰工程序号建筑部位装饰做法1顶棚设备用房、楼梯间及前室、纳税大厅、办公室、会议室、楼梯间、活动室、消防控制室、管道井、水箱间、配电间乳胶漆顶棚第2页共84页第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共84页电梯厅轻钢龙骨纸面石膏板吊顶，面层由二次装修完成，本次招标只做到钢筋混凝土顶棚公共卫生间金属天花板，面层由二次装修完成，本次招标只做到钢筋混凝土顶棚2墙面敞开车库、设备用房、楼梯间及前室、纳税大厅、办公室、会议室、楼梯间、活动室、消防控制室、管道井、水箱间、配电间乳胶漆墙面，乳胶漆由二次装修完成，本次招标只做到水泥石灰砂浆压光公共卫生间面砖防水内墙面电梯厅面砖墙面，面砖由二次装修完成，本次招标只做到水泥石灰砂浆找平消防水池防水砂浆面层，防水层为渗透结晶型防水涂料3地面敞开车库地下室底板外防水，防水层采用自粘橡胶高分子卷材设备用房地下设备用房水泥砂浆地面，防水层采用自粘橡胶高分子卷材电梯厅地下非车库及非设备用房地面，防水层采用自粘橡胶高分子卷材消防水池防水砂浆面层，防水层为渗透结晶型防水涂料4楼面电梯厅及公共走道石板楼面，面层由二次装修完成，本次招标只做到钢筋混凝土楼面纳税大厅、办公室、会议室、楼梯间、活动室、消防控制室、配电间地砖楼面，面层由二次装修完成，本次招标只做到水泥砂浆找平层公共卫生间、管道井、水箱间防滑地砖防水楼面，防水层为聚氨酯涂料消防水箱防水砂浆面层，防水层为渗透结晶型防水涂料5外墙氟碳耐候涂料、毛石面砖仿青砖面砖墙面6节能屋面40厚挤塑聚苯乙烯板外墙（内保温）30厚剧本颗粒保温砂浆外窗断热铝合金中空玻璃窗1.1.1.3、竖向交通建筑内设有楼梯2座、电梯2座。第3页共84页第2页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共84页1.1.2、结构设计概况1.1.2.1、概述本工程采用框架结构体系，建筑结构安全等级二级，地基基础设计等级乙级，结构设计使用年限50年，建筑抗震设防烈度为6度，框架抗震等级四级。1.1.2.2、地基基础本工程基础采用桩基础，桩端支承于硬塑红粘土，桩端端阻力特征值为1200Kpa，桩端进入持力层不小于3m。1.1.2.3、钢筋混凝土结构1.1.2.3.1、主要结构材料钢筋及焊条：本工程采用的钢筋有HPB235级、HRB335级、HRB400级钢筋。现浇结构各部位混凝土强度等级如下表：结构部位混凝土强度等级抗渗等级混凝土外加剂基础垫层C15桩C25挡土墙C30S8加膨胀剂消防水池C30S6加膨胀剂地下室顶板C30加膨胀剂地下室顶板(室外部分)C30S6加膨胀剂楼梯、构造柱、过梁C30柱≤7.45C35入口大雨棚柱全高用C35＞7.45C30梁C30加...
