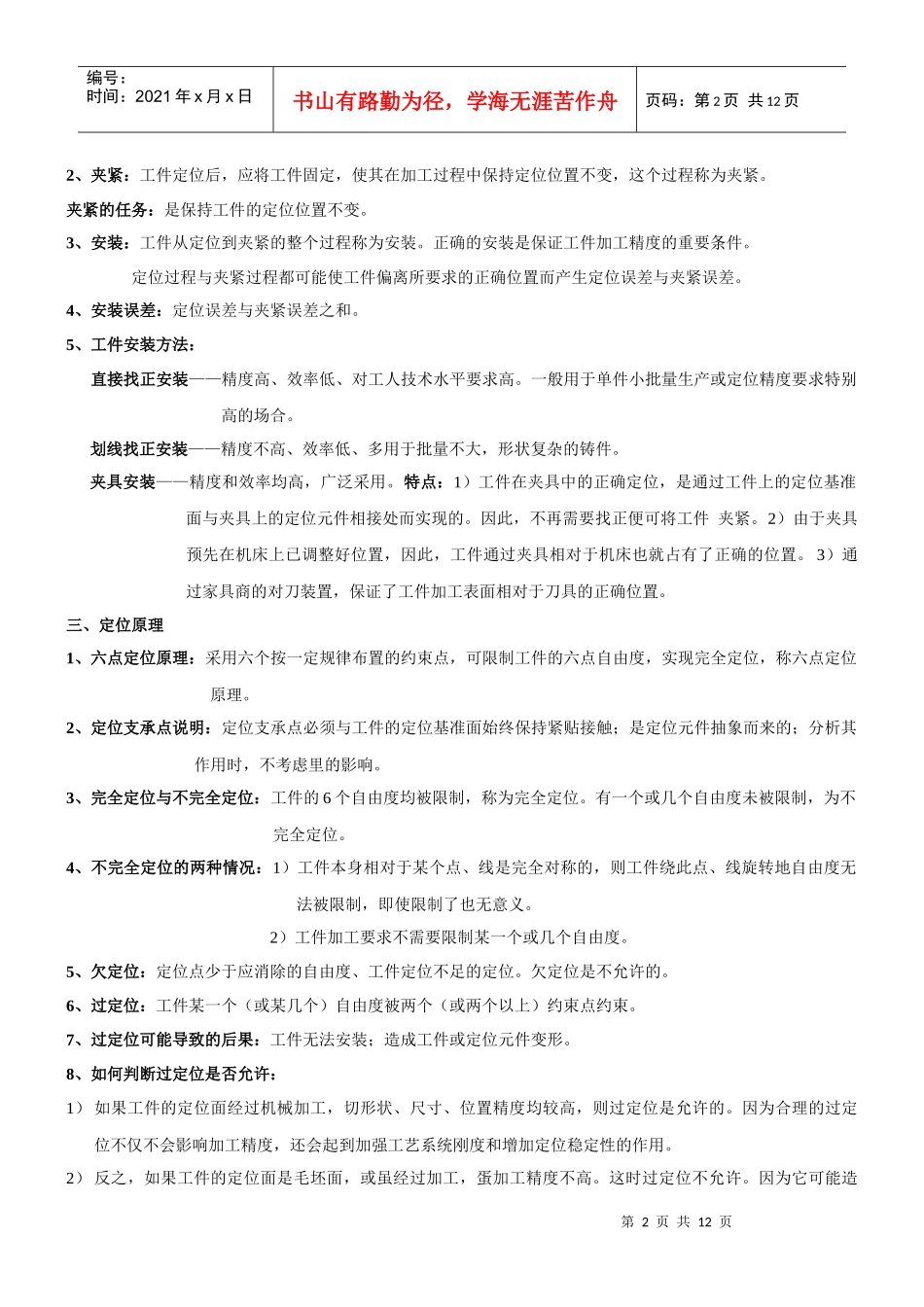

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页第四章一、夹具1、机床夹具是将工件进行定位、夹紧、将道具进行导向或对刀，一保证工件相对于机床和刀具有正确位置的附加装置，简称夹具。2、夹具的组成：定位元件、夹紧装置、导向元件和对刀装置、连接元件、夹具体、其他元件及装置。（定位元件、夹紧装置和夹具体是夹具的基本组成部分）3、夹具的作用：保证加工质量、提高劳动生产率、减轻劳动强度、扩大机床使用范围4、夹具的分类：（1）按通用化程度分类：通用夹具、专用夹具、成组夹具、组合夹具、随行夹具。（2）按机床类型分：车床夹具、磨床夹具、钻床夹具、镗床夹具、铣床夹具（3）按用途分类：机床夹具、装配夹具、检验夹具（4）按动力源分：手动夹具、气动夹具、液压夹具、气压夹具、电动夹具、电磁夹具、真空夹具、自紧夹具等。5、工件在夹具中加工时加工误差组成：1、安装误差：工件在夹具中的定位和夹紧误差2、对定误差：a、道具的导向或对刀误差即夹具与机床的相对位置误差b、夹具在机床上的定位和夹紧误差即夹具与机床的相对位置误差；3、加工过程误差。二、定位和夹紧1、定位：工件在机床上加工时，首先要把工件安放在机床工作台上或夹具中，使它和刀具之间有相对正确的位置，这个过程称为定位。定位的任务：使工件相对于刀具占有某一正确的位置。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页2、夹紧：工件定位后，应将工件固定，使其在加工过程中保持定位位置不变，这个过程称为夹紧。夹紧的任务：是保持工件的定位位置不变。3、安装：工件从定位到夹紧的整个过程称为安装。正确的安装是保证工件加工精度的重要条件。定位过程与夹紧过程都可能使工件偏离所要求的正确位置而产生定位误差与夹紧误差。4、安装误差：定位误差与夹紧误差之和。5、工件安装方法：直接找正安装——精度高、效率低、对工人技术水平要求高。一般用于单件小批量生产或定位精度要求特别高的场合。划线找正安装——精度不高、效率低、多用于批量不大，形状复杂的铸件。夹具安装——精度和效率均高，广泛采用。特点：1）工件在夹具中的正确定位，是通过工件上的定位基准面与夹具上的定位元件相接处而实现的。因此，不再需要找正便可将工件夹紧。2）由于夹具预先在机床上已调整好位置，因此，工件通过夹具相对于机床也就占有了正确的位置。3）通过家具商的对刀装置，保证了工件加工表面相对于刀具的正确位置。三、定位原理1、六点定位原理：采用六个按一定规律布置的约束点，可限制工件的六点自由度，实现完全定位，称六点定位原理。2、定位支承点说明：定位支承点必须与工件的定位基准面始终保持紧贴接触；是定位元件抽象而来的；分析其作用时，不考虑里的影响。3、完全定位与不完全定位：工件的6个自由度均被限制，称为完全定位。有一个或几个自由度未被限制，为不完全定位。4、不完全定位的两种情况：1）工件本身相对于某个点、线是完全对称的，则工件绕此点、线旋转地自由度无法被限制，即使限制了也无意义。2）工件加工要求不需要限制某一个或几个自由度。5、欠定位：定位点少于应消除的自由度、工件定位不足的定位。欠定位是不允许的。6、过定位：工件某一个（或某几个）自由度被两个（或两个以上）约束点约束。7、过定位可能导致的后果：工件无法安装；造成工件或定位元件变形。8、如何判断过定位是否允许：1）如果工件的定位面经过机械加工，切形状、尺寸、位置精度均较高，则过定位是允许的。因为合理的过定位不仅不会影响加工精度，还会起到加强工艺系统刚度和增加定位稳定性的作用。2）反之，如果工件的定位面是毛坯面，或虽经过加工，蛋加工精度不高。这时过定位不允许。因为它可能造第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页成定位不准确，或定位不稳定，或发生定位干涉等情况。9、解决过定位的方法：1）改变定位元件结构，从根本上消除过定位因素，抓源头。2）提高工件及定位元件的制造精度，特别是位置精度，允许过定位的存在...
