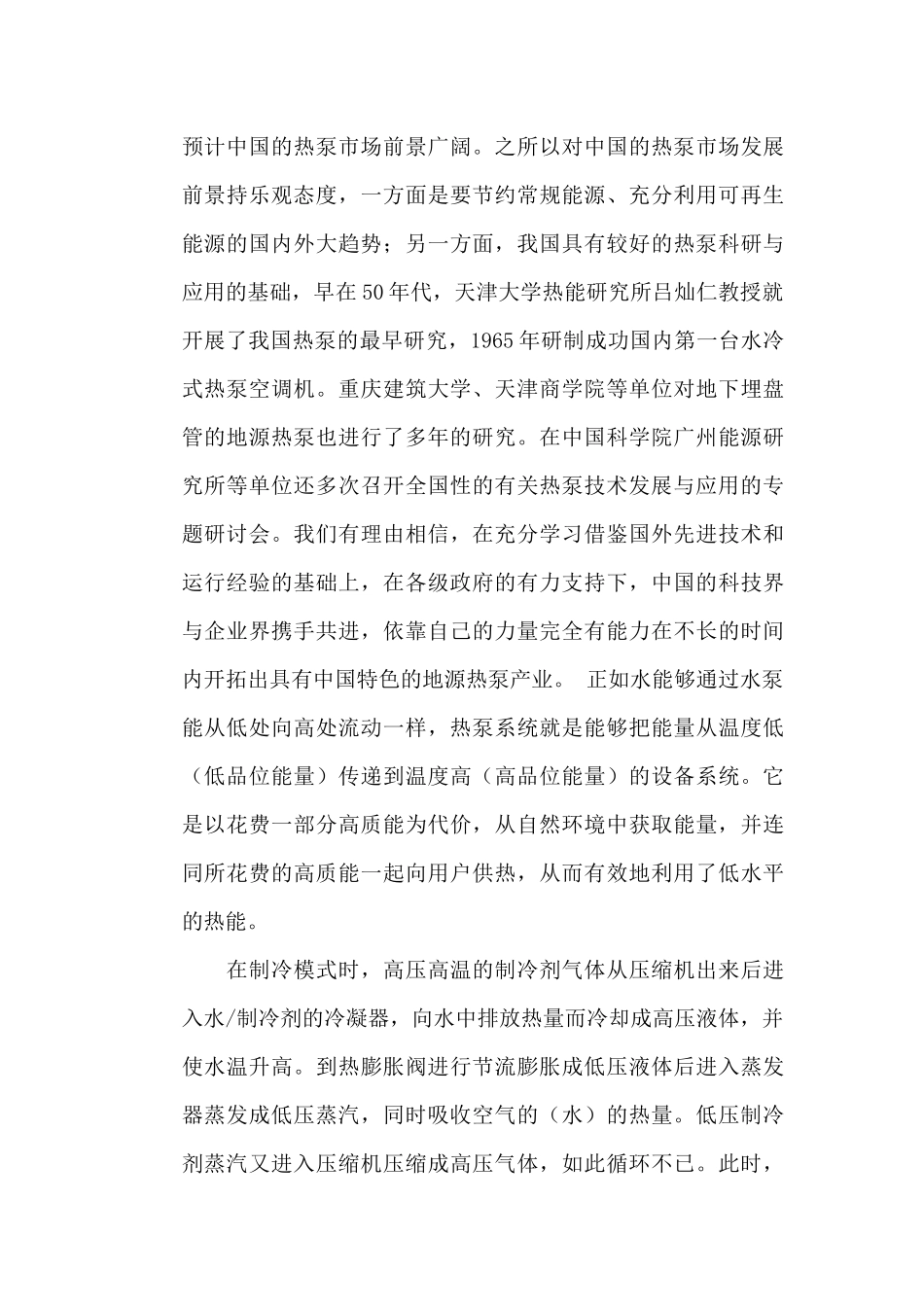

目录第一篇水源热泵系统介绍......................................2一、水源热泵的历史......................................2二、水源热泵技术简介....................................4三、水源热泵的优点......................................7第二篇水源热泵系统初步设计.................................11一、工程概况...........................................11二、设计依据...........................................11三、空调系统方案设计...................................121.空调系统冷热源方案2.冷热源及负荷3.空调方式4.水源水取水方案及水源水再利用四、水源热泵方案可行性分析.............................16第三篇运行费用比较分析.....................................63一、水源水泵运行费用分析...............................63二、水源热泵系统对环境的影响..........................64三、方案比较(与集中式水源热泵方案)...................64四、建议...............................................71第四篇初步设计图..........................................72第一篇水源热泵系统介绍一、水源热泵的历史当今社会,环境污染和能源危机已成为威胁人类生存的头等大事,如何解决这一问题,已成为全人类的课题。在这种背景下,以环保和节能为主要特征的绿色建筑及相应的空调系统应运而生,而热泵系统正是满足这些要求的新兴中央空调。水源热泵的历史可以追朔到1912年瑞士的一个专利,而世界上第一台的水源热泵于1938在瑞士投入运行,但水源热泵真正意义的商业应用也只有近十几年的历史。如美国,截止1985年全国共有14000台水源热泵,而1997年就安装了45000台,到目前为止已安装了400000台,而且每年以10%的速度稳步增长。1998年美国商业建筑中水源热泵系统已占空调总保有量的19%,其中新建筑中占30%。美国计划到2001年起达到每年安装40万台水源热泵的目标。与美国的水源热泵快速发展一样,中、北欧如瑞典、瑞士奥地利、意大利、德国等国家的水源热泵应用发展更快。1999年的统计表明,在家用供热装置中,地源热泵所占比例,瑞士为96%,奥地利为38%,丹麦为27%,水源热泵在这些国家得到了广泛的应用。我国的水源热泵事业近几年刚刚起步,但发展势头良好。清华大学、天津大学分别与有关企业结成产学研联合体开发出中国品牌的地源热泵系统,已建成数个示范工程,越来越多的中国用户开始熟悉热泵,并对其应用产生了浓厚的兴趣,可以预计中国的热泵市场前景广阔。之所以对中国的热泵市场发展前景持乐观态度,一方面是要节约常规能源、充分利用可再生能源的国内外大趋势;另一方面,我国具有较好的热泵科研与应用的基础,早在50年代,天津大学热能研究所吕灿仁教授就开展了我国热泵的最早研究,1965年研制成功国内第一台水冷式热泵空调机。重庆建筑大学、天津商学院等单位对地下埋盘管的地源热泵也进行了多年的研究。在中国科学院广州能源研究所等单位还多次召开全国性的有关热泵技术发展与应用的专题研讨会。我们有理由相信,在充分学习借鉴国外先进技术和运行经验的基础上,在各级政府的有力支持下,中国的科技界与企业界携手共进,依靠自己的力量完全有能力在不长的时间内开拓出具有中国特色的地源热泵产业。正如水能够通过水泵能从低处向高处流动一样,热泵系统就是能够把能量从温度低(低品位能量)传递到温度高(高品位能量)的设备系统。它是以花费一部分高质能为代价,从自然环境中获取能量,并连同所花费的高质能一起向用户供热,从而有效地利用了低水平的热能。在制冷模式时,高压高温的制冷剂气体从压缩机出来后进入水/制冷剂的冷凝器,向水中排放热量而冷却成高压液体,并使水温升高。到热膨胀阀进行节流膨胀成低压液体后进入蒸发器蒸发成低压蒸汽,同时吸收空气的(水)的热量。低压制冷剂蒸汽又进入压缩机压缩成高压气体,如此循环不已。此时,制冷环境需要的冷冻水在蒸发器中获得。在供热模式时,高压高温制冷剂气体从压缩机压出后进入冷凝器同时排放热量而冷却成高压液体,到热膨胀阀进行节流膨胀成低压液体进...
