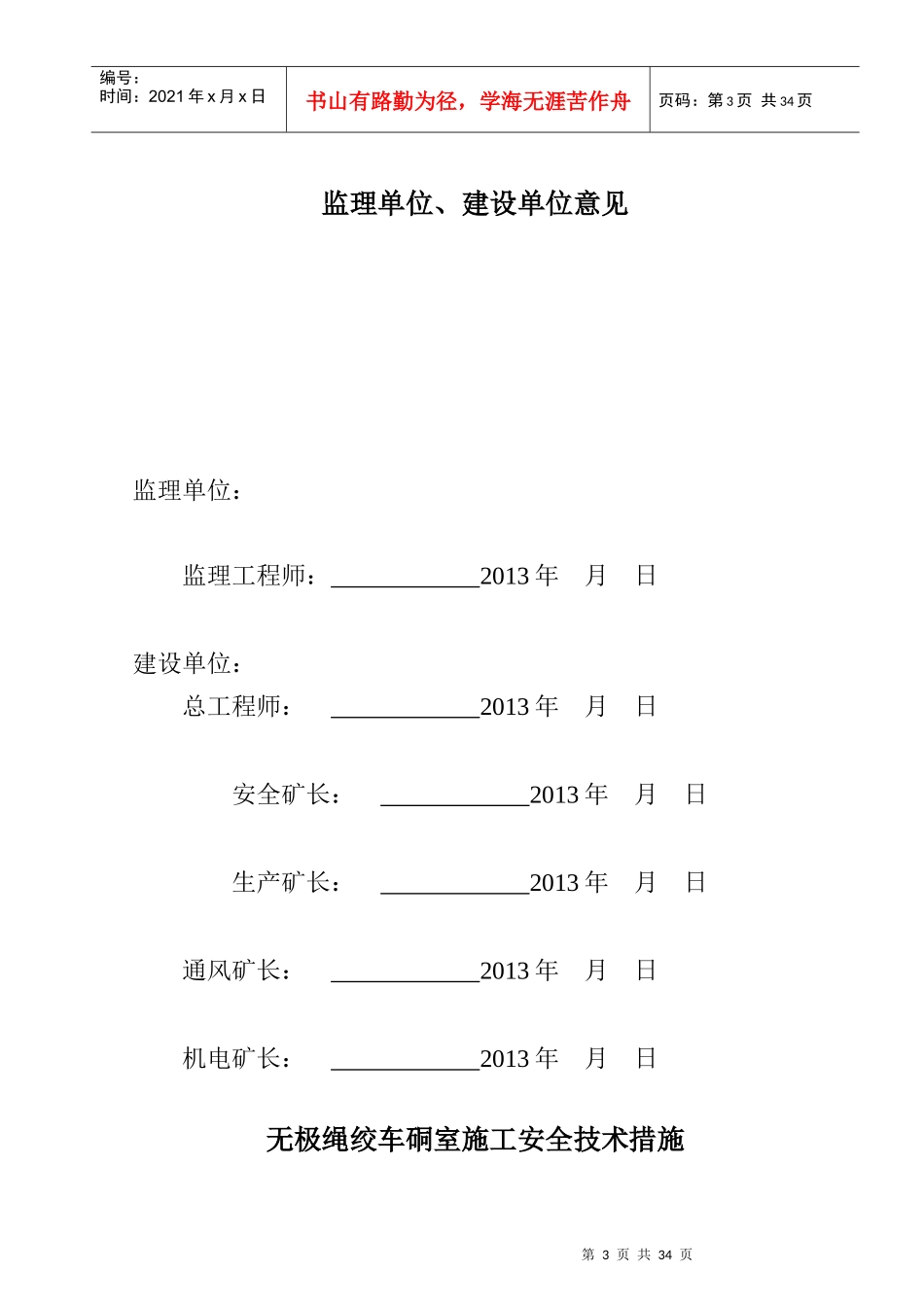

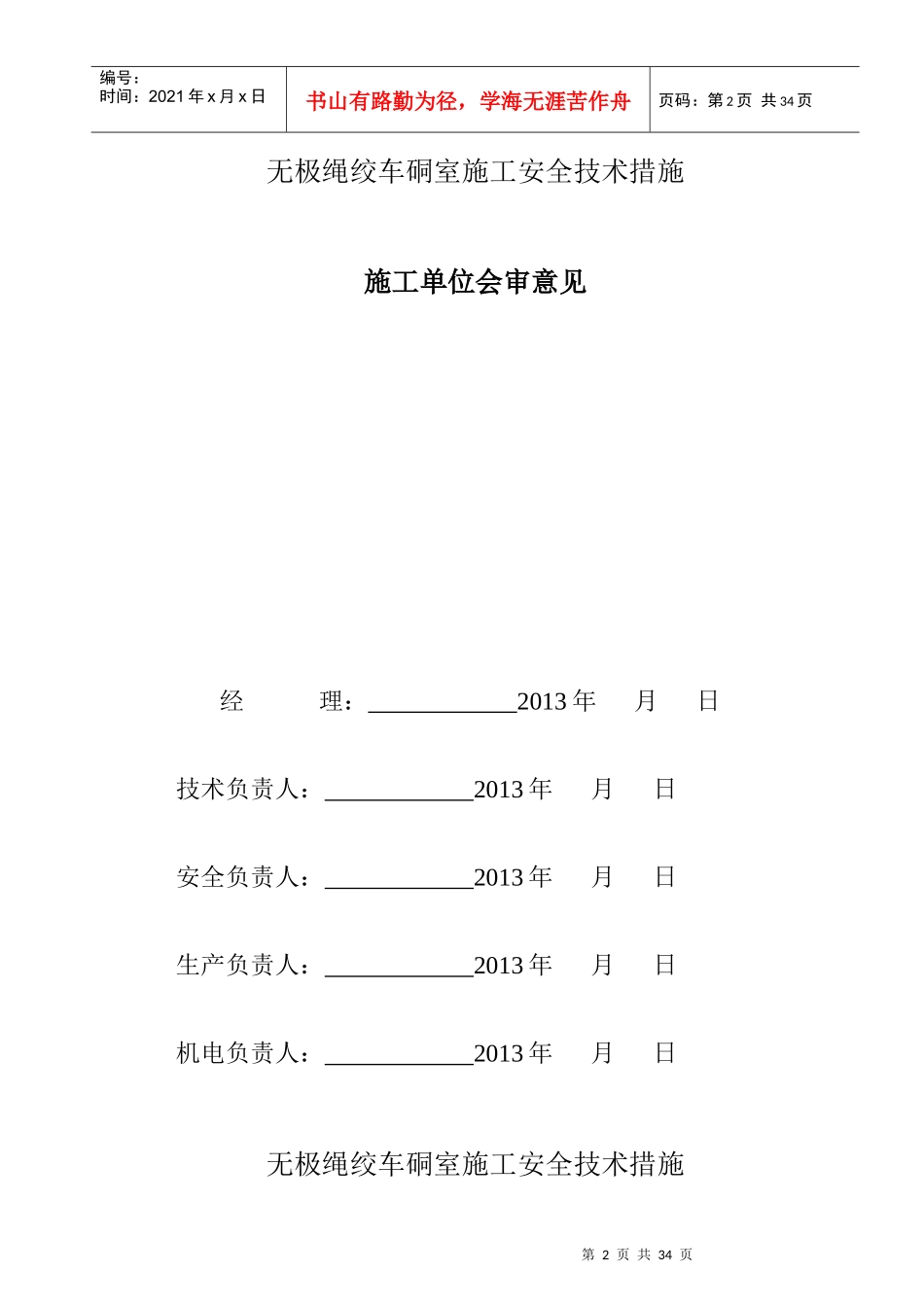

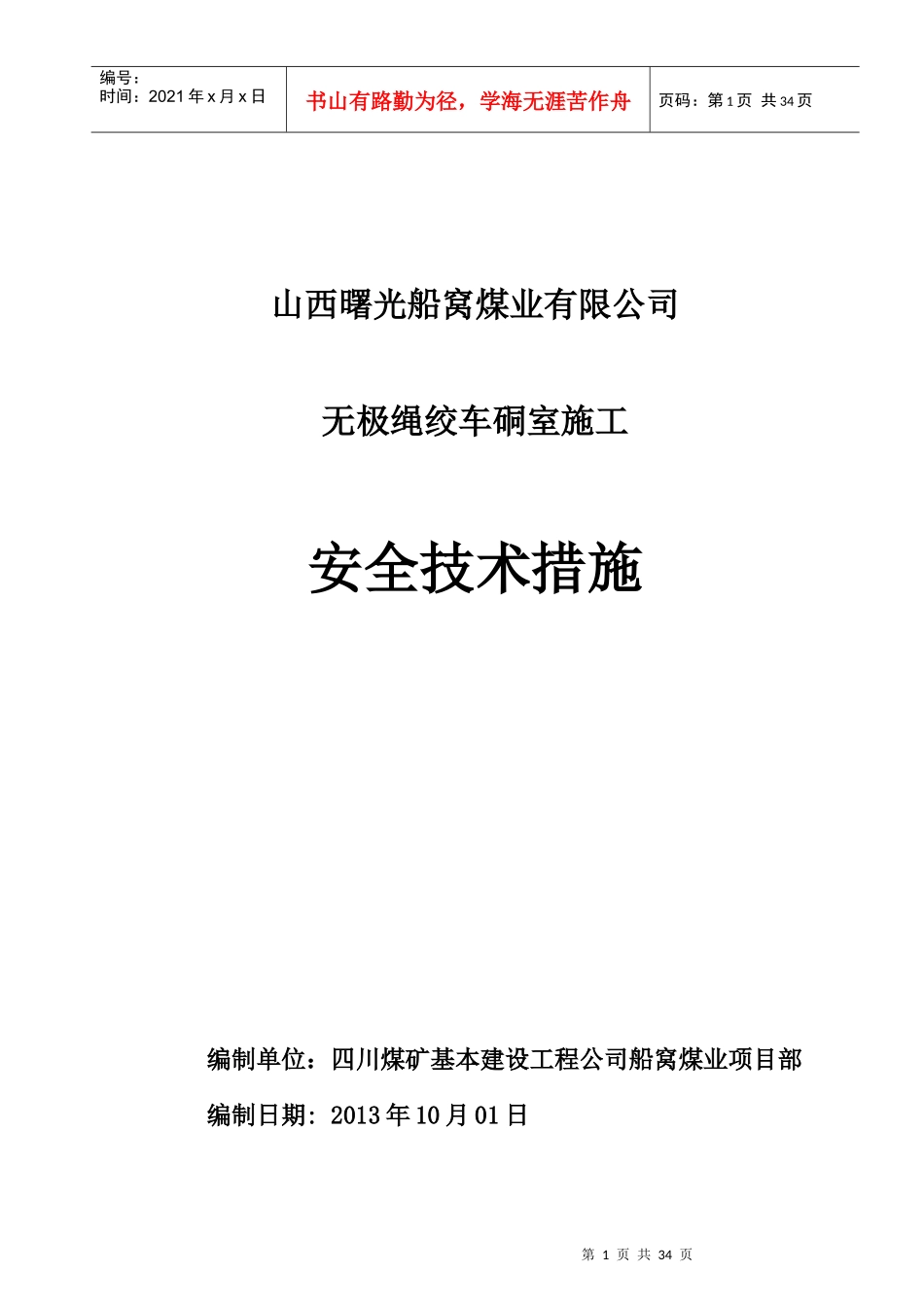

第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共34页山西曙光船窝煤业有限公司无极绳绞车硐室施工安全技术措施编制单位:四川煤矿基本建设工程公司船窝煤业项目部编制日期:2013年10月01日第2页共34页第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共34页无极绳绞车硐室施工安全技术措施施工单位会审意见经理:2013年月日技术负责人:2013年月日安全负责人:2013年月日生产负责人:2013年月日机电负责人:2013年月日无极绳绞车硐室施工安全技术措施第3页共34页第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共34页监理单位、建设单位意见监理单位:监理工程师:2013年月日建设单位:总工程师:2013年月日安全矿长:2013年月日生产矿长:2013年月日通风矿长:2013年月日机电矿长:2013年月日无极绳绞车硐室施工安全技术措施第4页共34页第3页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共34页一、工程概况1、开口位置:2#煤层轨道下山中,距进风行人巷79.7米处;2、开口方位:联络巷开口217003’21",开口坐标:X=3959033.545米、Y=37464904.433米、H=392.600米(底板);无极绳绞车硐室开口12703’22.01",开口坐标:X=3959031.301米、Y=37464859.979米、H=386.815米.3、巷道坡度:无极绳绞车硐室按3‰上坡施工;联络巷按-12024’00"下山施工;4、设计巷道长度:无极绳绞车硐室35.88米,联络巷26.3米;共62.18米。5、巷道断面及支护形式:1)无极绳绞车硐室:设计断面形状为拱形断面,设计支护形式为29U型钢加喷射混凝土支护,采用光面爆破成巷。巷道掘进宽度5.0m、掘进高度4.2m,掘进断面积16.35m2。2)联络巷:设计断面形状为拱形断面,设计支护形式为29U型钢加喷射混凝土支护,采用光面爆破成巷。巷道掘进宽度4.0m、掘进高度3.6m,掘进断面积12.68m2。第5页共34页第4页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共34页二、施工方案根据巷道的煤岩特性、地质及施工条件,和目前施工设备、机具、爆破材料等因素。确定采用如下施工方案:1、顶板破碎段:掘进前根据现场施工需要先打设Φ42超前小导管,掘进采用风镐及局部放小炮的方法掘进、刮板机配合出渣,人工架设U型棚及钢筋网支护的方法施工,一次成巷,短掘短支,喷浆机喷射砼成巷。2、顶板完整段:采用钻爆法,一次成巷,短掘短支,多循环方式掘进,最大空顶距为1.8m。3、掘进施工工艺为风镐+炮掘,采用耙岩机搭配SGB-620/30T刮板机出渣。4、施工前必须提前标定开门位置、中腰线,严格按中腰线施工。5、开门前应严格按设计要求,安设局部通风机、接好风筒,准备好各种支护材料。6、开口施工时,应多打眼、少装药、放小炮掘进,放炮前必须加强开口范围10米内的支护。三、施工方法1、风镐掘进:施工时采用G-10型风镐。2、炮掘施工:1)凿岩机具:施工时采用YT-28型风钻配合中空六角钻杆、长度2.5m和Φ42mm“+”字钻头打眼。2)炮掘工作面施工顺序如下:安全检查→打眼→瓦斯检查→装药→连线→瓦斯检查→放炮→安全检查→瓦斯检查→出渣→支护→喷浆→文明卫生。3)爆破主要技术参数(1)、钻眼掏槽采用水平楔形掏槽;(2)、采用不燃性的粘土炮泥封实,封泥长度不得小于1000㎜;第6页共34页第5页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共34页4)爆破说明书无极绳绞车硐室断面(1)、爆破原始条件序号项目单位条件参数1巷道爆破断面积m216.352长度m35.883巷道岩性半煤岩4工作面瓦斯浓度%高瓦斯5工作面涌水量m3/h<106炸药类型3#煤矿许用乳化炸药7雷管类型1~5毫秒延期电雷管8发爆器型号MFB-100(2)、爆破说明表炮眼编号炮眼名称炮眼深度装药量倾角爆破顺序联线方式装药结构眼数Kg/眼小计(kg)水平垂直1~8掏槽眼2.281.08.090°77°Ⅰ串联正向装药9~22辅助眼12.0140.45.690°90°Ⅱ23~39辅助眼22.0170.46.890°90°Ⅱ40~64周边眼2.0250.2590°87°Ⅲ65~77底眼2.0130.45.287°94°Ⅲ合计7730.6(3)、预期爆破效果序号名称单位数量...
