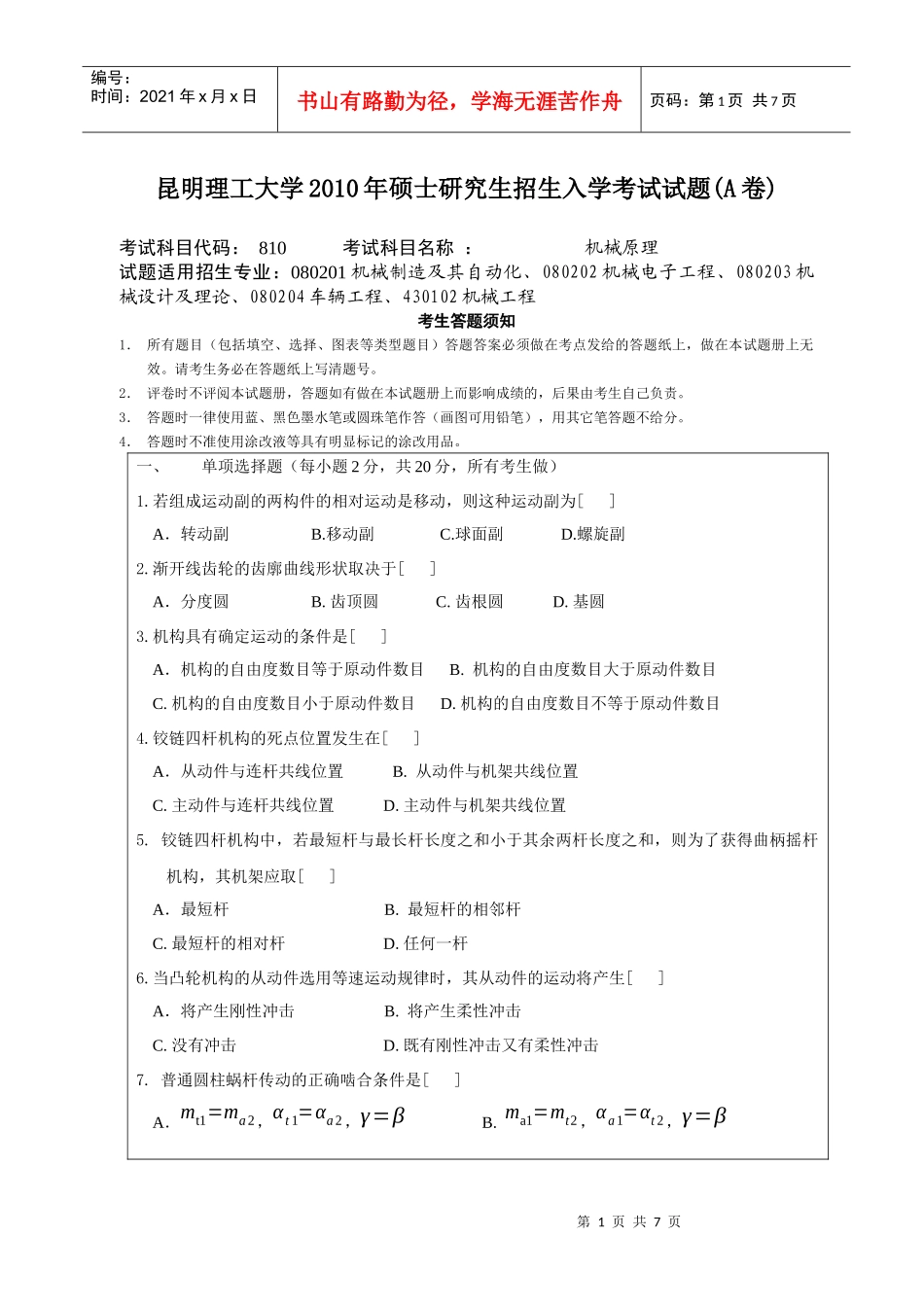

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页昆明理工大学2010年硕士研究生招生入学考试试题(A卷)考试科目代码:810考试科目名称:机械原理试题适用招生专业:080201机械制造及其自动化、080202机械电子工程、080203机械设计及理论、080204车辆工程、430102机械工程考生答题须知1.所有题目(包括填空、选择、图表等类型题目)答题答案必须做在考点发给的答题纸上,做在本试题册上无效。请考生务必在答题纸上写清题号。2.评卷时不评阅本试题册,答题如有做在本试题册上而影响成绩的,后果由考生自己负责。3.答题时一律使用蓝、黑色墨水笔或圆珠笔作答(画图可用铅笔),用其它笔答题不给分。4.答题时不准使用涂改液等具有明显标记的涂改用品。一、单项选择题(每小题2分,共20分,所有考生做)1.若组成运动副的两构件的相对运动是移动,则这种运动副为[]A.转动副B.移动副C.球面副D.螺旋副2.渐开线齿轮的齿廓曲线形状取决于[]A.分度圆B.齿顶圆C.齿根圆D.基圆3.机构具有确定运动的条件是[]A.机构的自由度数目等于原动件数目B.机构的自由度数目大于原动件数目C.机构的自由度数目小于原动件数目D.机构的自由度数目不等于原动件数目4.铰链四杆机构的死点位置发生在[]A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置5.铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构,其机架应取[]A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆6.当凸轮机构的从动件选用等速运动规律时,其从动件的运动将产生[]A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击7.普通圆柱蜗杆传动的正确啮合条件是[]A.mt1=ma2,αt1=αa2,γ=βB.ma1=mt2,αa1=αt2,γ=β第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页C.mt1=ma2,αt1=αa2,γ=−βD.ma1=mt2,αa1=αt2,γ=−β(备注:下标t表示端面,a表示轴向,1表示蜗杆,2表示蜗轮。)8.平面低副引入约束个为[]A.0B.1C.2D.39.齿数和压力角相同的齿轮,模数越小,渐开线的齿廓越[]A.弯曲B.平缓C.不一定10.两圆柱齿轮啮合构成的运动副是[]A.III级副B.平面低副C.平面高副D.不能构成运动副二、判断题(每题2分,共34分;认为正确的,在括号内打√;反之打×,所有考生做)1.滚子从动件盘状凸轮机构的基圆半径是指凸轮的实际廓线上以最小向径为半径所做的圆。()2.凡是构件一定都是由两个以上零件组成的。()3.虚约束没有约束作用,在实际机械中可有可无。()4.机构运动简图中,构件长度应按长度比例尺μl进行准确的绘制。该简图可用于对机构进行运动学和动力学分析。()5.平面低副机构中,每个移动副和转动副所引入的约束数目是相同的。()6.曲柄摇杆机构运动时一定有急回特性。()7.凸轮机构中,从动件按等加速等减速运动规律运动时会引起柔性冲击。()8.摆动导杆机构的压力角始终为0°。()9.所谓惰轮,是指在轮系中不起作用的齿轮。(第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页)10.蜗杆分度圆直径计算公式为d=mz1。()11.渐开线的形状与基圆半径的大小有关。()12.对于两个压力角相同的渐开线标准直齿圆柱齿轮,若它们的分度圆半径相等,则这两个齿轮就可以正确啮合。()13.齿轮上具有标准模数和标准压力角的圆称为分度圆()14.对直齿圆柱齿轮,当其齿数小于17齿时,不论用何种方法加工都会发生根切。()15.安装飞轮只能使周期性速度波动减小,但不能使周期性速度波动消除。()16.圆锥齿轮传动只能用来传递两正交轴(Σ=90°)之间的运动和动力。()17.i13H是周转轮系中1轮和3轮的传动比。()三、作图题(共25分,所有考生做)1、绘制偏心油泵机构简图(草图)。(5分)2、试求机构在图示位置的全部瞬心。(10分)第4页共7页第3页共7页ABC2314编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页3、标出图示位置时凸...
