某区观光路改造工程新增桥梁工程施工组织设计概述VIP专享VIP免费

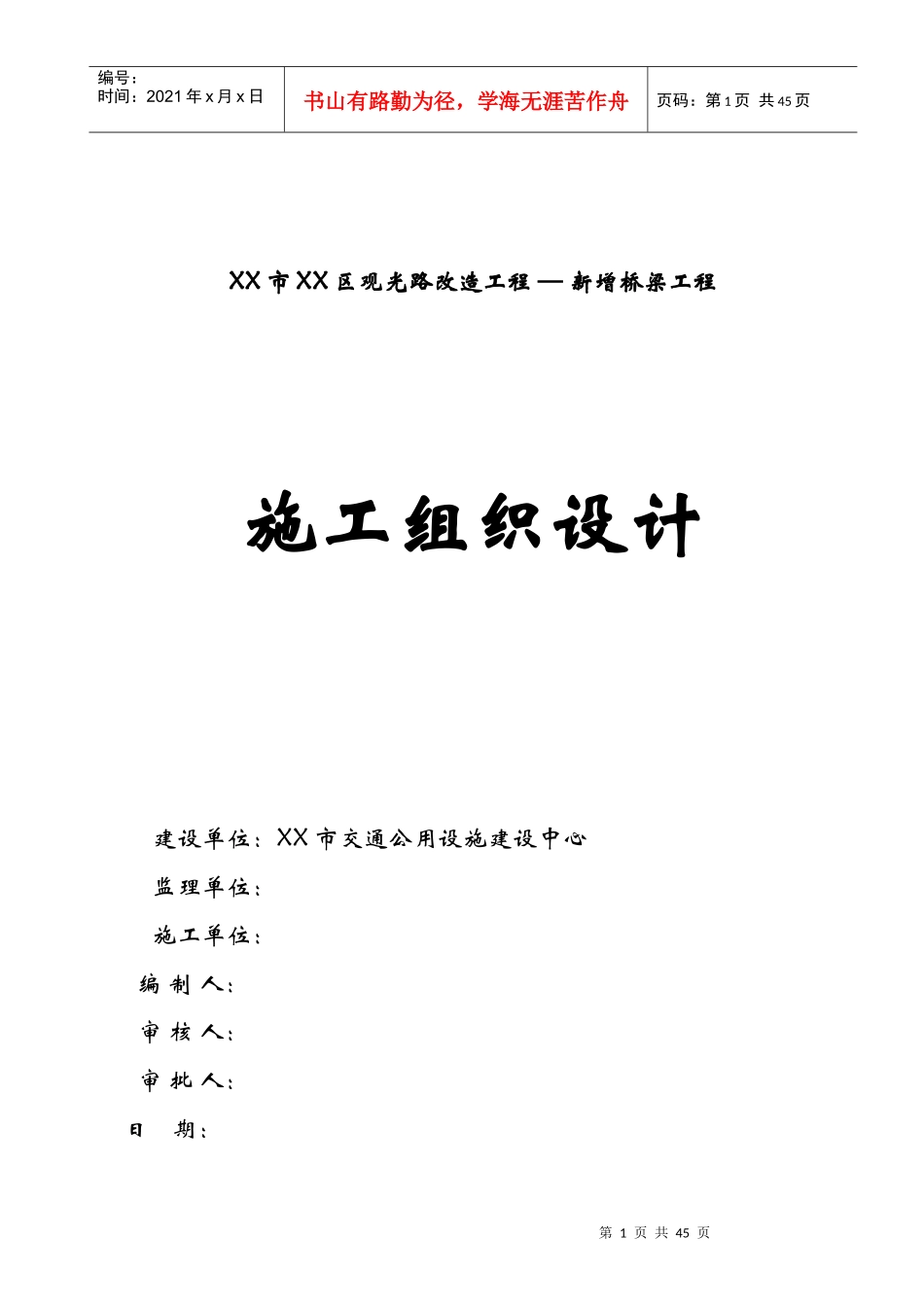

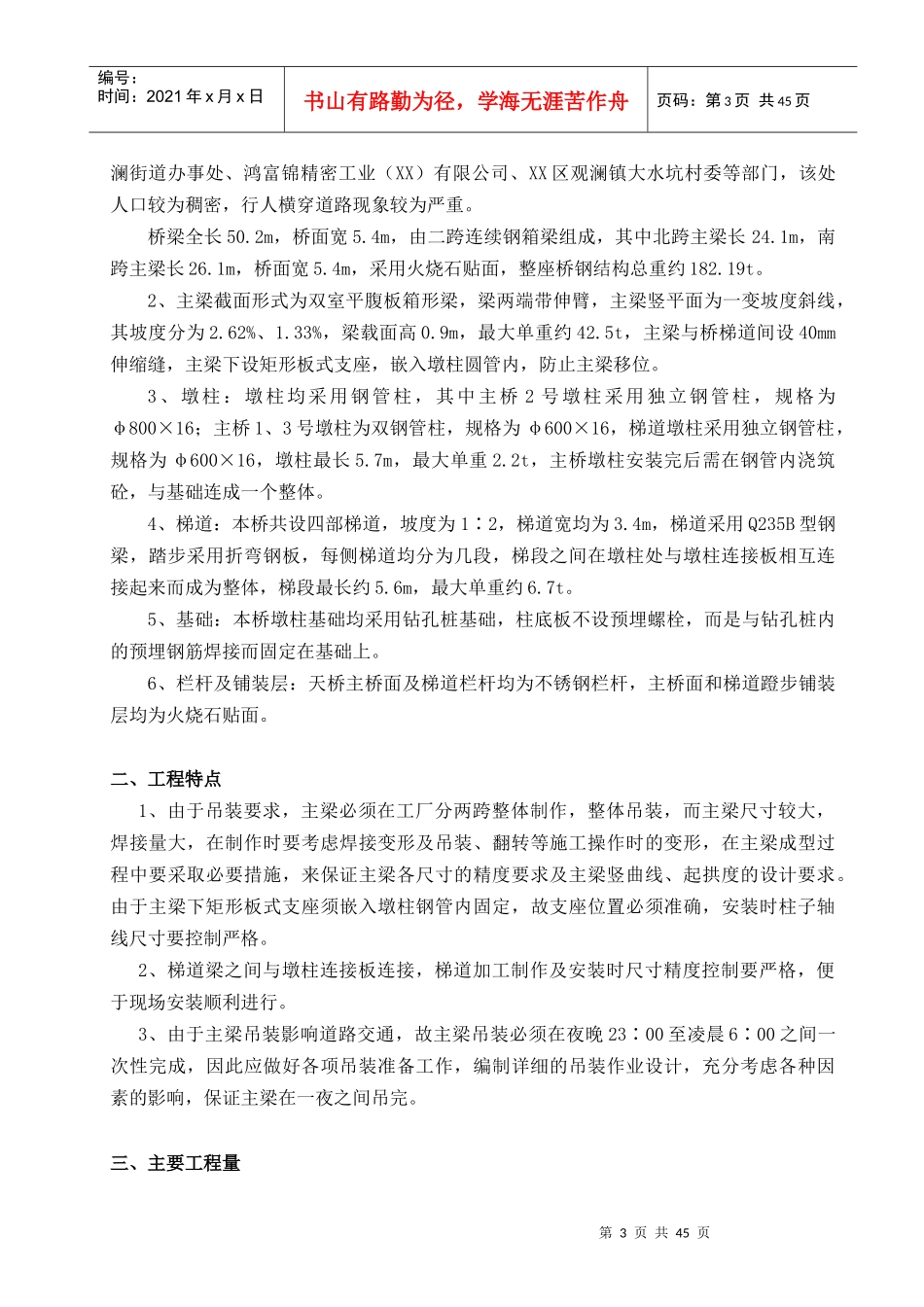

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页XX市XX区观光路改造工程—新增桥梁工程施工组织设计建设单位：XX市交通公用设施建设中心监理单位：施工单位：编制人：审核人：审批人：日期：第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页目录第一章工程概况……………………………………………………………3第二章施工组织机构………………………………………………………4第三章施工平面布置图……………………………………………………6第四章施工进度计划………………………………………………………6第五章施工方案及主要分项工程施工方法………………………………8第六章投入的机械设备、人员、材料情况及进场计划…………………27第七章确保工程质量的技术措施…………………………………………29第八章安全生产保证措施…………………………………………………36第九章雨季夏季施工措施…………………………………………………43第十章文明施工措施………………………………………………………44第一章工程概况一、工程概况1、XX市XX区观光路改造工程位于XX市XX区的中、东部，呈东西走向，西起光明街道办境内的龙大高速公路，东至观澜街道办境内的高尔夫大道，本次XX市XX区观光路改造工程—新增桥梁工程拟建于观光路富士康厂区门口（桩号GGL8+580），附近有XX市观第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页澜街道办事处、鸿富锦精密工业（XX）有限公司、XX区观澜镇大水坑村委等部门，该处人口较为稠密，行人横穿道路现象较为严重。桥梁全长50.2m，桥面宽5.4m，由二跨连续钢箱梁组成，其中北跨主梁长24.1m，南跨主梁长26.1m，桥面宽5.4m，采用火烧石贴面，整座桥钢结构总重约182.19t。2、主梁截面形式为双室平腹板箱形梁，梁两端带伸臂，主梁竖平面为一变坡度斜线，其坡度分为2.62%、1.33%，梁载面高0.9m，最大单重约42.5t，主梁与桥梯道间设40mm伸缩缝，主梁下设矩形板式支座，嵌入墩柱圆管内，防止主梁移位。3、墩柱：墩柱均采用钢管柱，其中主桥2号墩柱采用独立钢管柱，规格为φ800×16；主桥1、3号墩柱为双钢管柱，规格为φ600×16，梯道墩柱采用独立钢管柱，规格为φ600×16，墩柱最长5.7m，最大单重2.2t，主桥墩柱安装完后需在钢管内浇筑砼，与基础连成一个整体。4、梯道：本桥共设四部梯道，坡度为1∶2，梯道宽均为3.4m，梯道采用Q235B型钢梁，踏步采用折弯钢板，每侧梯道均分为几段，梯段之间在墩柱处与墩柱连接板相互连接起来而成为整体，梯段最长约5.6m，最大单重约6.7t。5、基础：本桥墩柱基础均采用钻孔桩基础，柱底板不设预埋螺栓，而是与钻孔桩内的预埋钢筋焊接而固定在基础上。6、栏杆及铺装层：天桥主桥面及梯道栏杆均为不锈钢栏杆，主桥面和梯道蹬步铺装层均为火烧石贴面。二、工程特点1、由于吊装要求，主梁必须在工厂分两跨整体制作，整体吊装，而主梁尺寸较大，焊接量大，在制作时要考虑焊接变形及吊装、翻转等施工操作时的变形，在主梁成型过程中要采取必要措施，来保证主梁各尺寸的精度要求及主梁竖曲线、起拱度的设计要求。由于主梁下矩形板式支座须嵌入墩柱钢管内固定，故支座位置必须准确，安装时柱子轴线尺寸要控制严格。2、梯道梁之间与墩柱连接板连接，梯道加工制作及安装时尺寸精度控制要严格，便于现场安装顺利进行。3、由于主梁吊装影响道路交通，故主梁吊装必须在夜晚23∶00至凌晨6∶00之间一次性完成，因此应做好各项吊装准备工作，编制详细的吊装作业设计，充分考虑各种因素的影响，保证主梁在一夜之间吊完。三、主要工程量第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页冲孔灌注桩Φ100cm12m、Φ80cm154m；C30混凝土承台19m3；C30混凝土基础351m3；C30膨胀混凝土墩柱16m3；桥面火烧石贴面568m2；钢箱梁85T；钢楼梯坡道及钢楼梯93T；下部钢立柱14T；金属面油漆3016m2；不锈钢扶手带栏杆264m；GJZ板式橡胶支座27个；四、工期工期90天，...
