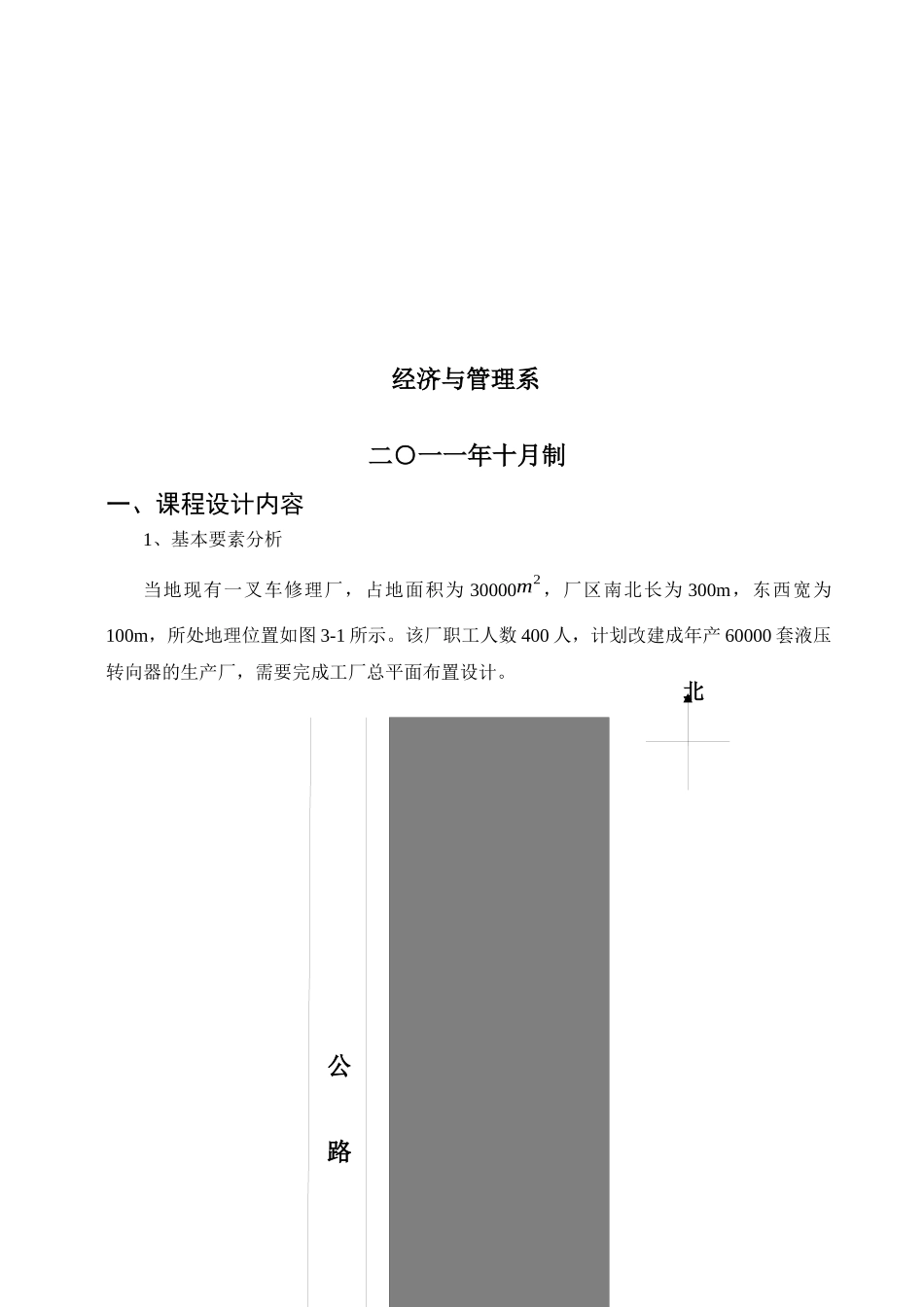

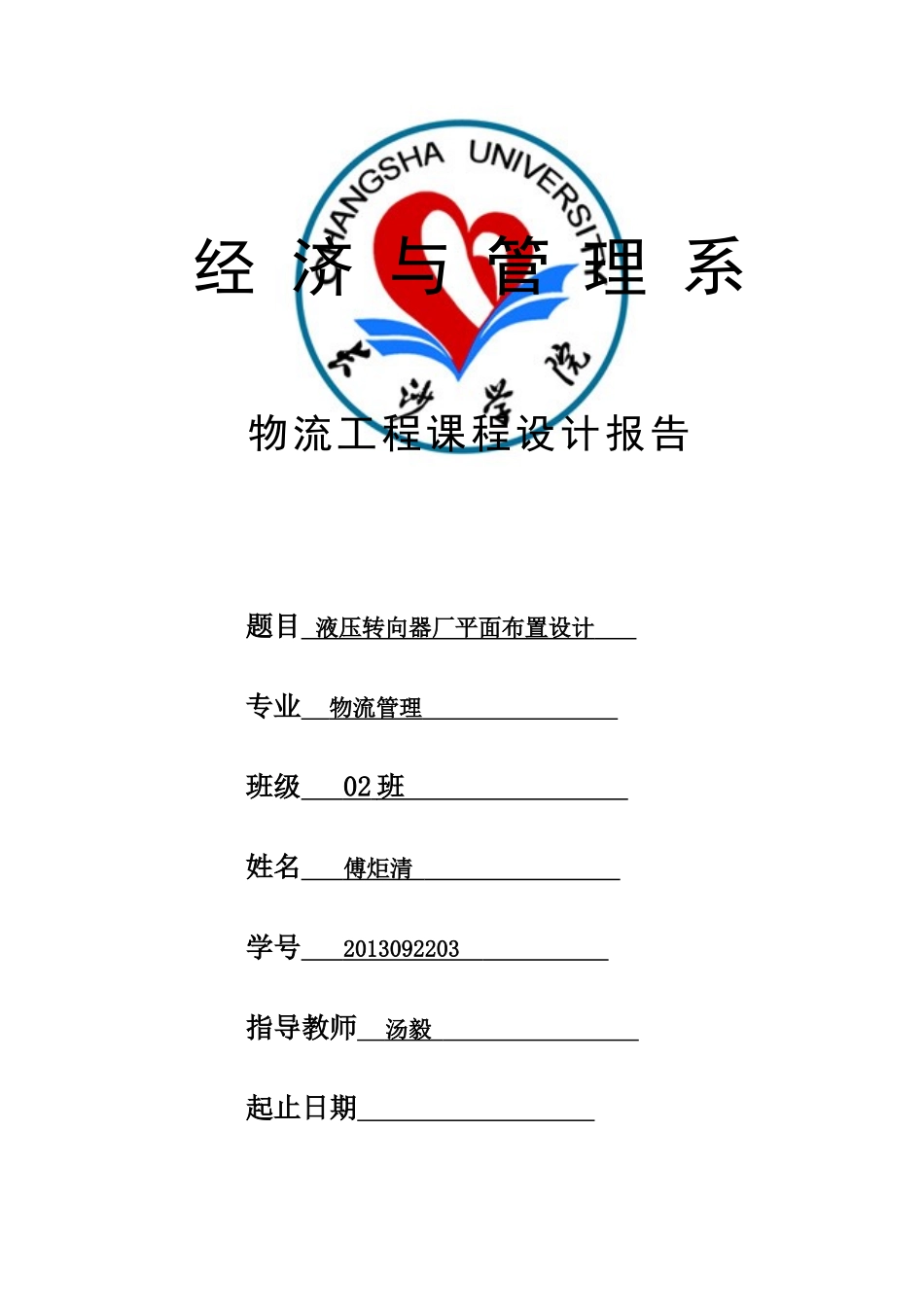

经济与管理系物流工程课程设计报告题目液压转向器厂平面布置设计专业物流管理班级02班姓名傅炬清学号2013092203指导教师汤毅起止日期经济与管理系二○一一年十月制一、课程设计内容1、基本要素分析当地现有一叉车修理厂，占地面积为30000m2，厂区南北长为300m，东西宽为100m，所处地理位置如图3-1所示。该厂职工人数400人，计划改建成年产60000套液压转向器的生产厂，需要完成工厂总平面布置设计。公路北（1）液压转向器结构及有关参数图4-1液压转向器简图（a）（b）图4-2液压转向器实体图（2）液压转向器的基本结构如图4-2所示，由22个零、组件的名称材料、单件重量及年需求量均列于表3-1中。表3-1零件明细表工厂名称：液压转向器厂产品名称液压转向器计划年产量60000（套）序号零件名称零件代号自制外购材料总计划需求量零件图号形状尺寸单件重量（kg）说明1连接块组件√20600000.092前盖√HT250600000.93X型密封圈√橡胶620000.044档环√20600000.035滑环√20600000.036弹簧片√65Mn4200000.017拔销√65Mn620000.028联动轴√45600000.279阀体√HT250600007.0010阀芯√45600000.611阀套√20600000.5612隔盘√20600000.3213限位柱√45600000.0114定子√40Cr600001.2015转子√45600000.6016后盖√20600000.8017螺栓√453600000.0218O型密封圈√橡胶3010000.0119限位螺栓√45600000.0220油堵√橡胶2800000.0121标牌√铝600000.0122护盖√塑料660000.01编制（日期）审核（日期）（3）作业单位划分根据液压转向器结构及工艺特点，液压转向器厂设立如表3-2所示的11个作业单位，分别承担原材料储存、备料、热处理、加工与装配、产品性能试验、生产管理与服务等各项生产任务。表3-2作业单位建筑物汇总表序号作业单位名称用途建筑面积结构型式备注1原材料库储存钢材、铸锭30×30露天2铸造车间铸造25×303热处理车间热处理20×204机加工车间车、铣、钻销30×305精密车间精镗、磨销35×356标准件、半成品库储存外购件、半成品25×257组装车间组装转向器20×308性能试验室转向器性能检验15×209成品库成品储存12×1210办公、服务楼办公室、食堂等80×6011设备维修车间机床维修20×302、产品工艺过程分析物流分析是机械制造厂平面布置的基础，只是在进行准确的物流分析后，才有可能得到合乎需要的布置方案。（a）分析给定的工艺过程，通过对产品加工、组装、检验等各加工阶段及各工艺过程路线的分析，计算每个工艺工厂的各工序中加工前工件单件重量及产生的废料重量，并折算成全年重量。（b）分别绘制各个自制零、组件工艺过程图，如图4-3至图4-15所示。表3-3连接块组件加工工艺过程表产品名称件号材料单件重量（kg）计划年产量（套）年产总量（kg）连接块组件1200.0960000序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2机加工车间车、镗、压装553半成品库暂存图3-3连接块组件加工工艺过程图表3-4前盖加工工艺过程表产品名称件号材料单件重量（kg）计划年产量（套）年产总量（kg）前盖2HT250660000序号作业单位名称工序内容工序材料利用率（%）1原材料库准备铸锭2铸造车间铸造603机加工车间粗铣、镗、钻804精密车间精镗955半成品库暂存表3-5挡环加工工艺过程表产品名称件号材料单件重量（kg）计划年产量（套）年产总量（kg）挡环4200.0360000序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2机加工车间车销403半成品库暂存表3-6滑环加工工艺过程表产品名称件号材料单件重量（kg）计划年产量（套）年产总量（kg）滑环5200.360000序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2机加工车间车销403半成品库暂存表3-7联动器加工工艺过程表产品名称件号材料单件重量（kg）计划年产量（套）年产总量（kg）联动器8450.2760000序号作业单位名称工序内容工序材料利用率（%）1原材料库备料2机加工车间车、铣403精密车间精磨994半成品库暂存表3-8阀体加工工艺过程表产品名称件号材料单件重量（kg）计划年产量（套）年产总量（kg）阀体9HT2507.0060000序号作业单位名称工序内容工序材料利用率（%）1原材料库准备铸锭2铸造车间铸造603机加工车间粗铣、镗704精密车间精...
