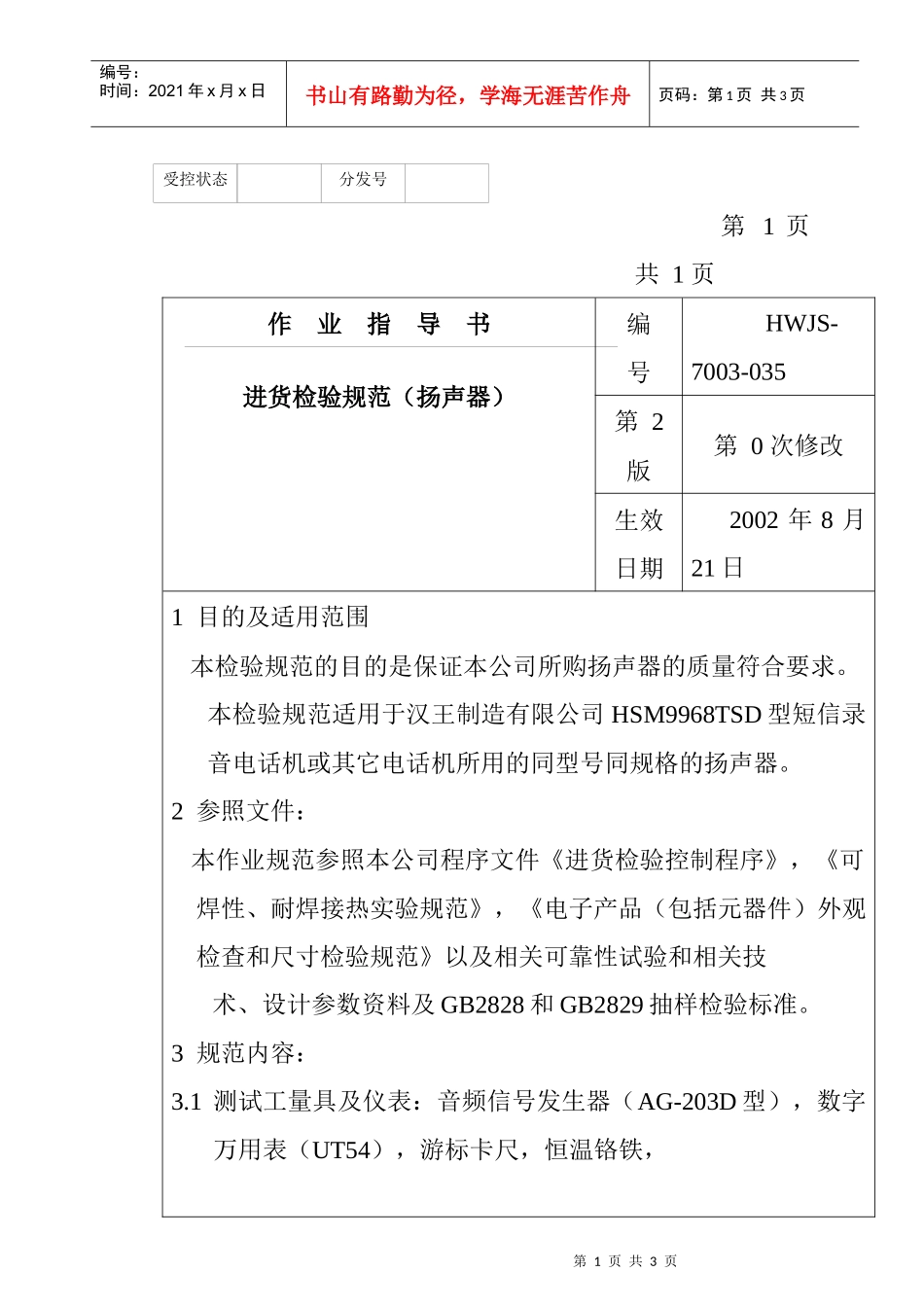

第1页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共3页第1页共1页作业指导书进货检验规范(扬声器)编号HWJS-7003-035第2版第0次修改生效日期2002年8月21日1目的及适用范围本检验规范的目的是保证本公司所购扬声器的质量符合要求。本检验规范适用于汉王制造有限公司HSM9968TSD型短信录音电话机或其它电话机所用的同型号同规格的扬声器。2参照文件:本作业规范参照本公司程序文件《进货检验控制程序》,《可焊性、耐焊接热实验规范》,《电子产品(包括元器件)外观检查和尺寸检验规范》以及相关可靠性试验和相关技术、设计参数资料及GB2828和GB2829抽样检验标准。3规范内容:3.1测试工量具及仪表:音频信号发生器(AG-203D型),数字万用表(UT54),游标卡尺,恒温铬铁,受控状态分发号第2页共3页第1页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共3页3.2抽检方法:依《汉王制造进货验收标准》HWJS-70073.3检验项目、标准、缺陷分类一览表缺陷分类序号检验项目验收标准验收方法及工具ABC1声音在设计要求下频率下测其无音或有杂音即为不合格音频信号生器√2阻抗超出标准阻抗的±15%即为不合格数字万用表√3振动膜振动膜无浮起、破损或变形等不良现象目测√4尺寸符合设计要求游标卡尺且对比标准样√5零件牢固性目视端子板、磁铁或外框等无脱落,手感无松动目测,手感√6外观铁材电镀良好,焊点光滑,框体无毛边,端子板贴平且无偏位,垫圈不翘出框体,无异物目测√7标识标识完备、清晰、无错误目测√◆可焊性温度260±10,℃时间2S,锡点圆恒温烙铁√第3页共3页第2页共3页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共3页8润有光泽,稳固◆9耐焊接热温度260±10,℃时间2S后,以上各项检验项目均符合要求恒温烙铁√10包装包装良好,随附出厂时间及检验合格证目测√4相关记录与表格《进货检验报告》HWM-QR099-批准人签名审核人签名制定人签名批准日期审核日期制定日期
