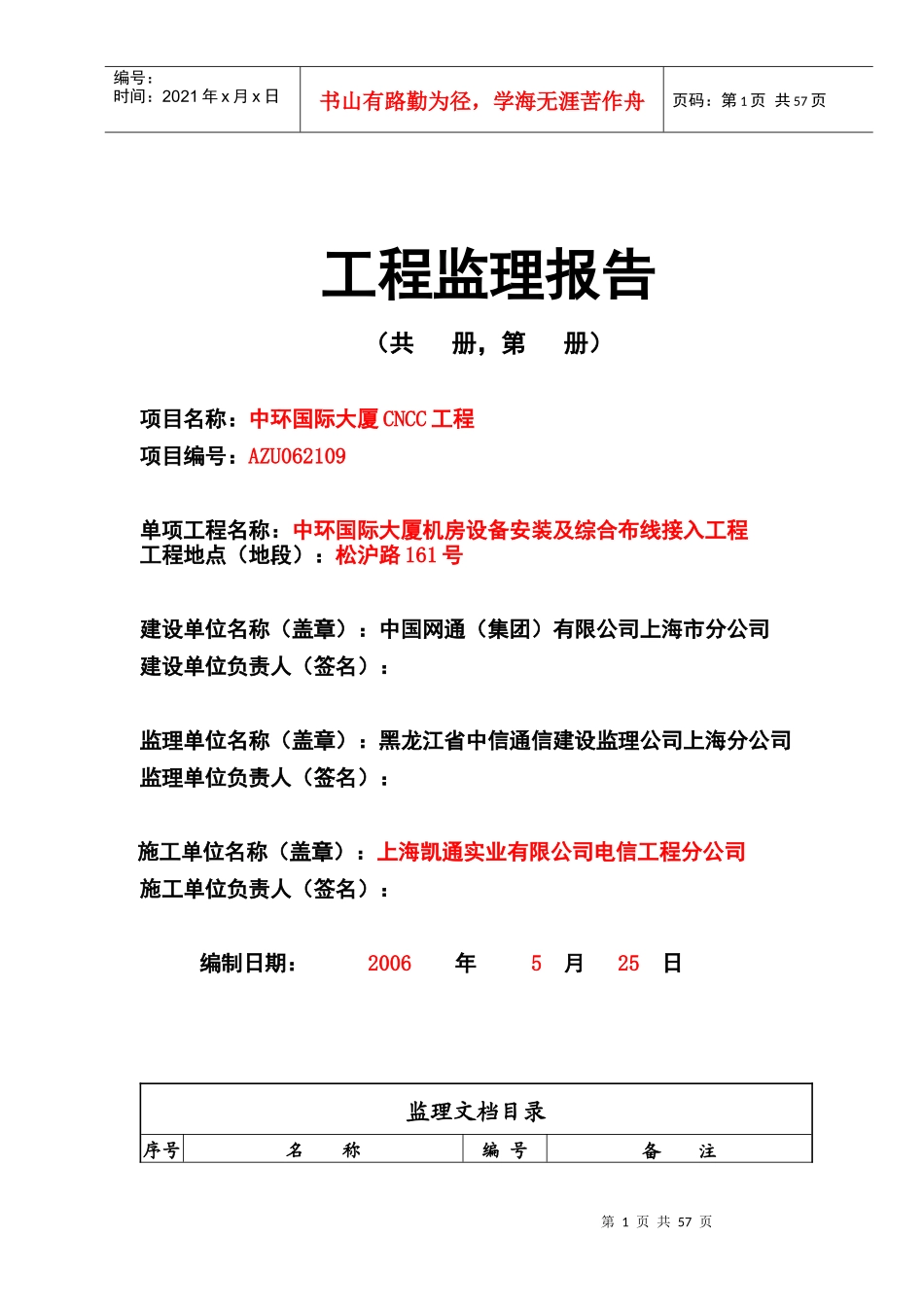

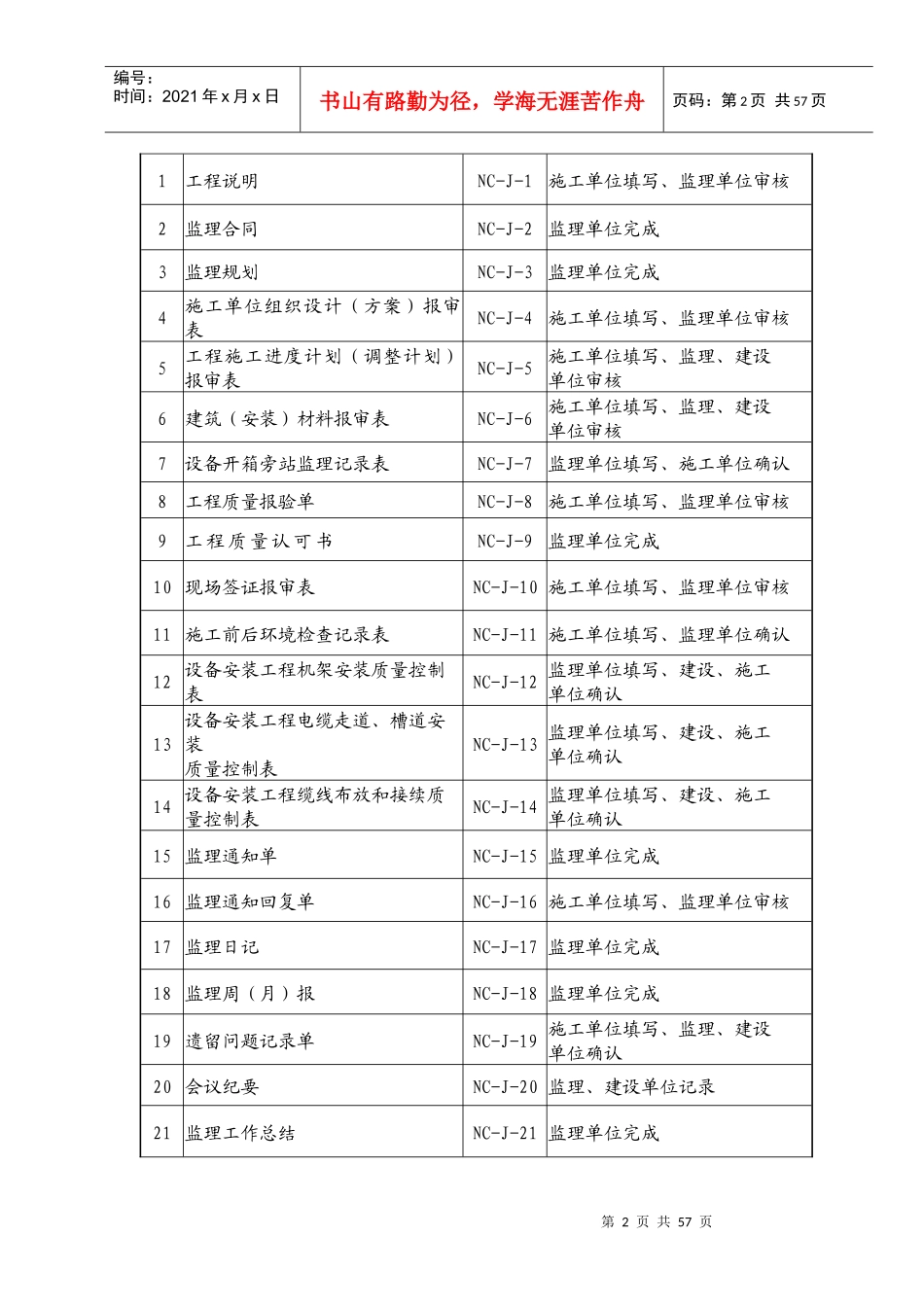

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页工程监理报告（共册，第册）项目名称：中环国际大厦CNCC工程项目编号：AZU062109单项工程名称：中环国际大厦机房设备安装及综合布线接入工程工程地点（地段）：松沪路161号建设单位名称（盖章）：中国网通（集团）有限公司上海市分公司建设单位负责人（签名）：监理单位名称（盖章）：黑龙江省中信通信建设监理公司上海分公司监理单位负责人（签名）：施工单位名称（盖章）：上海凯通实业有限公司电信工程分公司施工单位负责人（签名）：编制日期：2006年5月25日监理文档目录序号名称编号备注第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页1工程说明NC-J-1施工单位填写、监理单位审核2监理合同NC-J-2监理单位完成3监理规划NC-J-3监理单位完成4施工单位组织设计（方案）报审表NC-J-4施工单位填写、监理单位审核5工程施工进度计划（调整计划）报审表NC-J-5施工单位填写、监理、建设单位审核6建筑（安装）材料报审表NC-J-6施工单位填写、监理、建设单位审核7设备开箱旁站监理记录表NC-J-7监理单位填写、施工单位确认8工程质量报验单NC-J-8施工单位填写、监理单位审核9工程质量认可书NC-J-9监理单位完成10现场签证报审表NC-J-10施工单位填写、监理单位审核11施工前后环境检查记录表NC-J-11施工单位填写、监理单位确认12设备安装工程机架安装质量控制表NC-J-12监理单位填写、建设、施工单位确认13设备安装工程电缆走道、槽道安装质量控制表NC-J-13监理单位填写、建设、施工单位确认14设备安装工程缆线布放和接续质量控制表NC-J-14监理单位填写、建设、施工单位确认15监理通知单NC-J-15监理单位完成16监理通知回复单NC-J-16施工单位填写、监理单位审核17监理日记NC-J-17监理单位完成18监理周（月）报NC-J-18监理单位完成19遗留问题记录单NC-J-19施工单位填写、监理、建设单位确认20会议纪要NC-J-20监理、建设单位记录21监理工作总结NC-J-21监理单位完成第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页工程说明(NC-J-1)工程名称中环国际大厦接入机房设备安装及综合布线工程设计编号施工段落松沪路161号建设单位中国网通（集团）有限公司上海市分公司设计单位上海邮电设计院有限公司施工单位上海凯通实业有限公司电信工程分公司监理单位黑龙江省中信通信建设监理有限公司上海分公司开工日期2006.3.29计划竣工日期2006.5.25第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页本节点位于淞沪路161号地下1层。1.供电系统本工程敷设一路电源，从中环国际大厦B1层物业强电间内，以RVVZ-1KV5*16电缆通过物业原有走线槽、新建100*50mm走线槽、走线架引入本机房艾默生综合配电柜；本工程中有2组200AH的双层双列蓄电池。2.接地机房接地，即通信设备的工作接地、保护接地、共用同一组接地体。本工程中接地线由B1层物业强电间原有接地体，以RVVZ1KV1*95mm^2电缆通过业主原有走线槽、新建100*50mm走线槽、走线架引入机房接地体。3.机房装修机房搭建彩钢板，机房内刷防静电漆，安装4套日光灯（含1套单管）应急灯。电缆进入机房后沿新建走线架走线；放置两只灭火器，位置在靠近门边较易于拿到的地方。4．设备安装该机房内安装了2组双层双列蓄电池、1架综合电源架、1台抽屉式逆变器、1架综合机架、5台Cisco2950交换机、1台（RC002-16AC/RC009）光纤收发器、4台（RC001-1AC独立式）光纤收发器、8块(RC112-FE-S1)光纤收发器模块、1架MDF配线架（600回线）、1架96芯ODF架、1套主设备（OSN1500）、数字配线架DDF板2个、1台OSN960远端模块（264线）、5个理线器、8个24芯终端盒、4个PDS机箱、4个（100回线）分线盒。敷设4根24芯光缆分别至2、8、13、18层，并在每个楼层安装PDS机箱、24芯终端盒、CISCO2950交换机各1台。敷设4根100回线电缆分别至2、8、13、18层，并安装100回线分线盒各1个。第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
