机械创新设计论文 新型晾衣架VIP免费

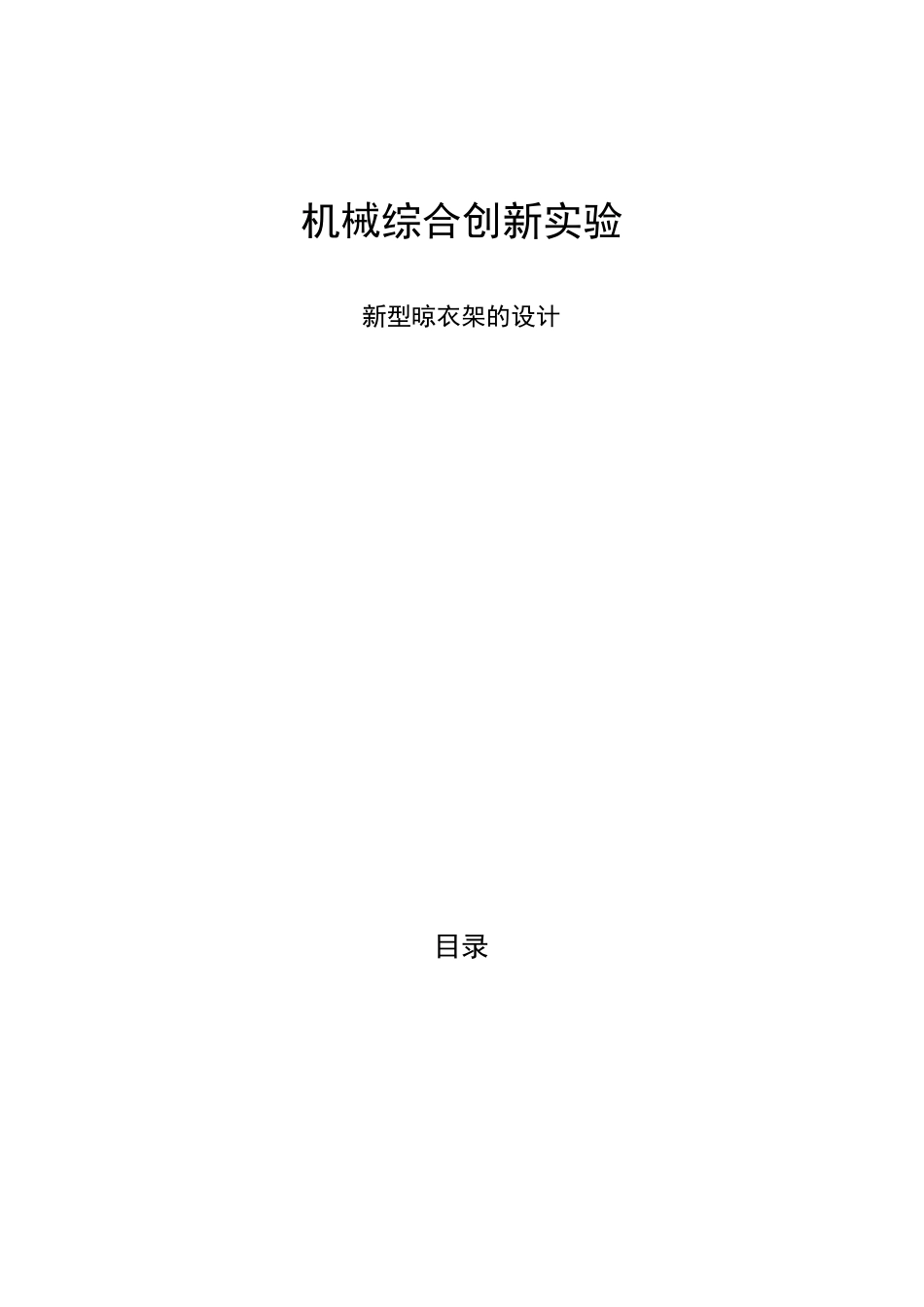

机械综合创新实验新型晾衣架的设计目录第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页一、摘要．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二、设计灵感．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2三、设计原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2四、比较创新．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3五、机构简图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3六、悬挂式可折叠伸缩的晾衣架．．．．．．．．．．．．．．．．．．．．．．4七、附图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页新型晾衣架的设计一摘要：本实用新型晾衣架，主体部分为两套并行的四杆机构，俟干机构由上下摆杆中间杆和下摆组成。在两组下摆杆之间设置晾衣框架，晾衣框架的下面设置衣架挂环。在两组上摆杆之间设置固定连杆。四杆机构由上摆杆，下摆杆和中间组成，且上摆杆比下摆杆短。在晾衣架的下面可以挂衣服。本实用新型结构简单，易于加工制作，成本较低，而且实用效果很好。二设计灵感：第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页在目前的人们日常生活中，由于高楼住宅越来越普遍，晾衣服的确成了一个问题。在城镇住宅区里比较流行的是那种可以折叠的晾衣架，它具有伸缩性，实用比较方便。但是其设计没有很好的解决晾衣架受力问题，从而使得晾衣架容易出现扭曲变形，实用寿命大打折扣。本实用新型晾衣架正是基于上述的考虑设计的。三设计原理：它的主体比分为两套并行的四杆机构，四杆机构由上摆杆1中间杆2，下摆杆3组成。在两组下摆杆3之间设置晾衣架4。晾衣架4的下面设置衣架环5，在两组上摆杆1直接按设置固定连杆6，上摆杆1和下摆杆3分别通过铰链7连接到阳台上，上摆杆1比下摆杆3短，以为这样可以是晾衣架在挂衣服的状态下自由固定，即自锁。在晾衣架的两组上摆杆1之间的固定连杆6上可以放置防雨布，它的防雨和遮阳的作用，晾衣架的衣架挂环5可以挂衣服，并且利用四杆机构的自锁性，自动固定晾衣架。四比较创新：本实用新型晾衣架的目的克服了现有技术上的不足，提供了一种结构第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页简单，易于加工制造的，收放自如，安全可靠的那个衣架。五结构简图第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页六、悬挂式可折叠伸缩的晾衣架本实用新型属于一种家庭用品的晾衣架，它涉及一种新型折叠式的晾衣架的结构。一般家庭都有晾衣架晒衣物的生活需要，通常是用系好的晾衣绳讲衣物晾晒，用后再将绳子收起，它虽实用但不美观，给实用上带来麻烦。另外，将衣服晾在室外会有灰尘及其他杂质的污染，若将衣物晾在室内又会占有一定空间，也很不美观，因此，目前已出现了多种可折叠的晾衣架，经检索发现，它们都是立在地上活固定在墙壁上的，立在地上的晾衣架用第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页后需要收拾起来，固定子啊墙上的即或是能够折叠也需要占有一定的空间，对于室内面积较小的家庭的使用仍存在困难。本实用新型的目的在于提供一种储存时不占用空间、美观实用的新型晾衣架，实用时能晾晒很多衣物，并且在使用操作上非常方便。按如上构思本方案所提供的悬挂式可折叠伸缩的晾衣架包括有晾衣杆、供折叠用的杆件、左右两套供折叠用的杆件、及使下梁架升降的滑轮和拉绳所组成，它的多个晾衣杆是支撑在两个下梁架的孔中，它的上梁架固定在天花板上，升降用的两套滑轮分别装在两个上梁架上，两套折叠用的杆件将左右的上梁架和下梁架相互连接起来。本方案中的供折叠用的各杆件是等长的四杆机构...
