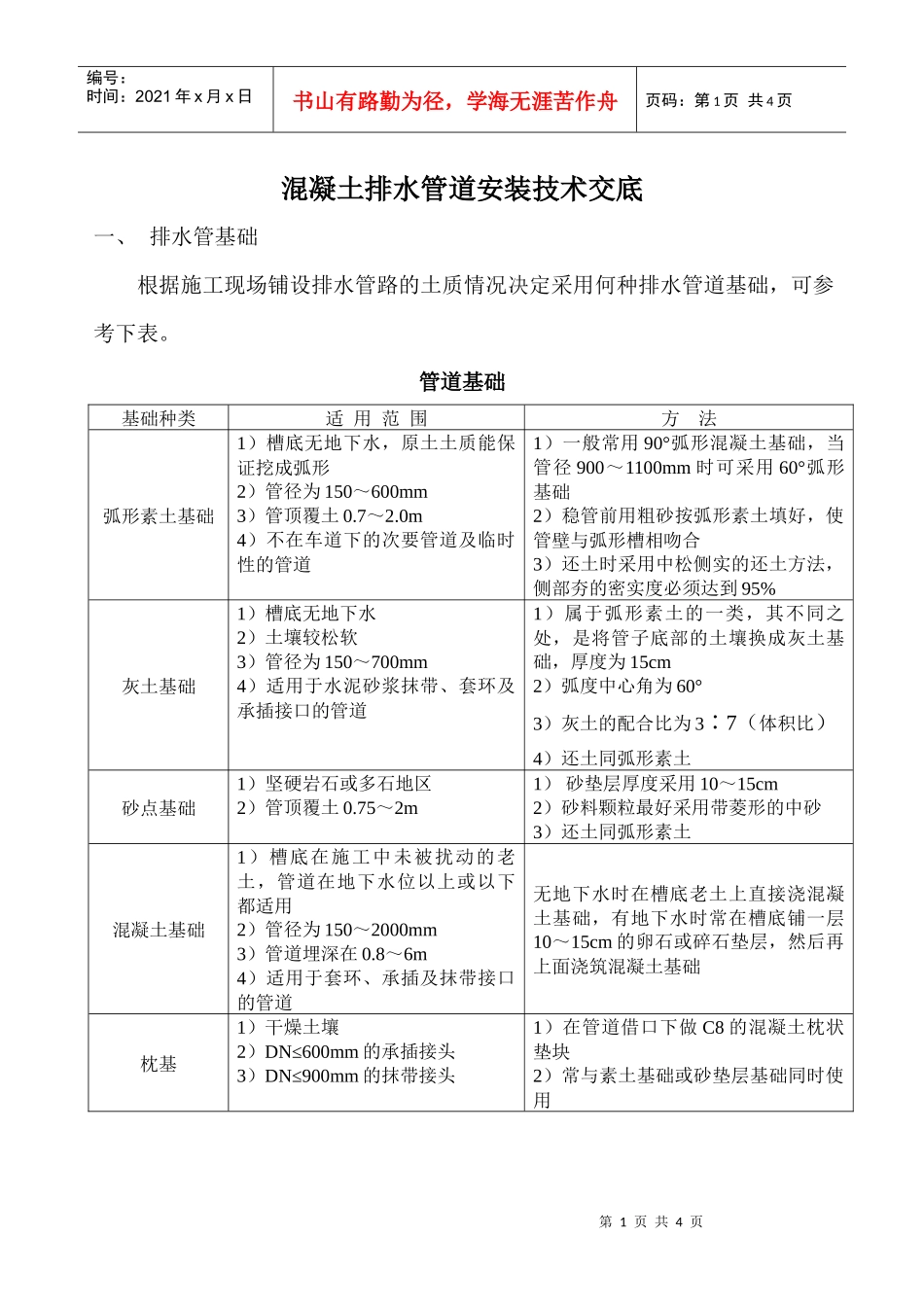

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页混凝土排水管道安装技术交底一、排水管基础根据施工现场铺设排水管路的土质情况决定采用何种排水管道基础，可参考下表。管道基础基础种类适用范围方法弧形素土基础1）槽底无地下水，原土土质能保证挖成弧形2）管径为150～600mm3）管顶覆土0.7～2.0m4）不在车道下的次要管道及临时性的管道1）一般常用90°弧形混凝土基础，当管径900～1100mm时可采用60°弧形基础2）稳管前用粗砂按弧形素土填好，使管壁与弧形槽相吻合3）还土时采用中松侧实的还土方法，侧部夯的密实度必须达到95%灰土基础1）槽底无地下水2）土壤较松软3）管径为150～700mm4）适用于水泥砂浆抹带、套环及承插接口的管道1）属于弧形素土的一类，其不同之处，是将管子底部的土壤换成灰土基础，厚度为15cm2）弧度中心角为60°3）灰土的配合比为37∶（体积比）4）还土同弧形素土砂点基础1）坚硬岩石或多石地区2）管顶覆土0.75～2m1）砂垫层厚度采用10～15cm2）砂料颗粒最好采用带菱形的中砂3）还土同弧形素土混凝土基础1）槽底在施工中未被扰动的老土，管道在地下水位以上或以下都适用2）管径为150～2000mm3）管道埋深在0.8～6m4）适用于套环、承插及抹带接口的管道无地下水时在槽底老土上直接浇混凝土基础，有地下水时常在槽底铺一层10～15cm的卵石或碎石垫层，然后再上面浇筑混凝土基础枕基1）干燥土壤2）DN≤600mm的承插接头3）DN≤900mm的抹带接头1）在管道借口下做C8的混凝土枕状垫块2）常与素土基础或砂垫层基础同时使用第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页二、排水管接口1、口混凝土管连接接口采用水泥砂浆抹带接口方式（1）操作程序浇筑管座混凝土→勾捻管座部分管内缝→管外皮抹带凿毛清洗→管座上部内缝支垫托→抹带→勾捻管座以上内缝→接口养护（2）操作要点1)抹带尺寸为：DN≤1000mm，带宽120mm，带后为30mm。2)抹带及接口均用12.5∶水泥砂浆，水泥宜采用425号普通硅酸盐水泥；砂子应过2mm孔径筛子（斜放），含泥量不得大于3%。3)抹带前将管口及管外皮抹带洗刷干净。4)抹带砂浆应分两层做完。第一层砂浆的厚度约为带厚的1/3，并应压实使管壁粘接牢固，在表面划成线槽，以利于与第二层结合。待第一层砂浆初凝后抹第二层，用弧形抹子压成形，初凝后再用抹子赶光压实。5)基础与抹带相接处混凝土表面应凿毛洗净，使之粘结牢固。6)抹带完成后，应立即用平软材料覆盖，3～4h后洒水养护。水泥砂浆接口形式参见图一。抹带宽第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页图一（3）管缝处理1）DN≥700mm管道，勾捻管内缝时，人在管内先用水泥砂浆将内缝填实抹平，然后反复捻压密实，灰浆不得高出管内壁。2）DN〈700mm管道，应配合浇筑管座，用麻袋球或者其他工具在管内来回拖动，将流入管内的灰浆抹平。2、承插管水泥砂浆接口（1）操作程序清洗管口→安第一节管并在承口下部座满灰浆→按第二节管，做接口→清理管膛→养护。承插管水泥砂浆接口形式参见下图水泥砂浆12.5∶水泥砂浆抹带13∶水泥砂浆捻缝第4页共4页第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共4页图二（2）操作要点1）管道承口应朝来水方向，承口下部灰浆为12∶水泥砂浆，管道位置应符合设计要求。2）安装第二节管子之前，先在承口内和插口外刷一道水泥浆，然后将第二节管子挤入坐满灰浆的承口内，接口缝隙用12∶水泥砂浆填捣密实，口不抹成斜面。为防止水泥砂浆裂缝，斜面部分水泥砂浆应分两次压实，最后抹光。3）挤入管内的水泥砂浆应及时的抹光或清除。（3）接口材料密封材料为12∶水泥砂浆，材料要求同水泥砂浆抹带接口。交底人：技术主管：施工员：签收人：日期：2006年月日
