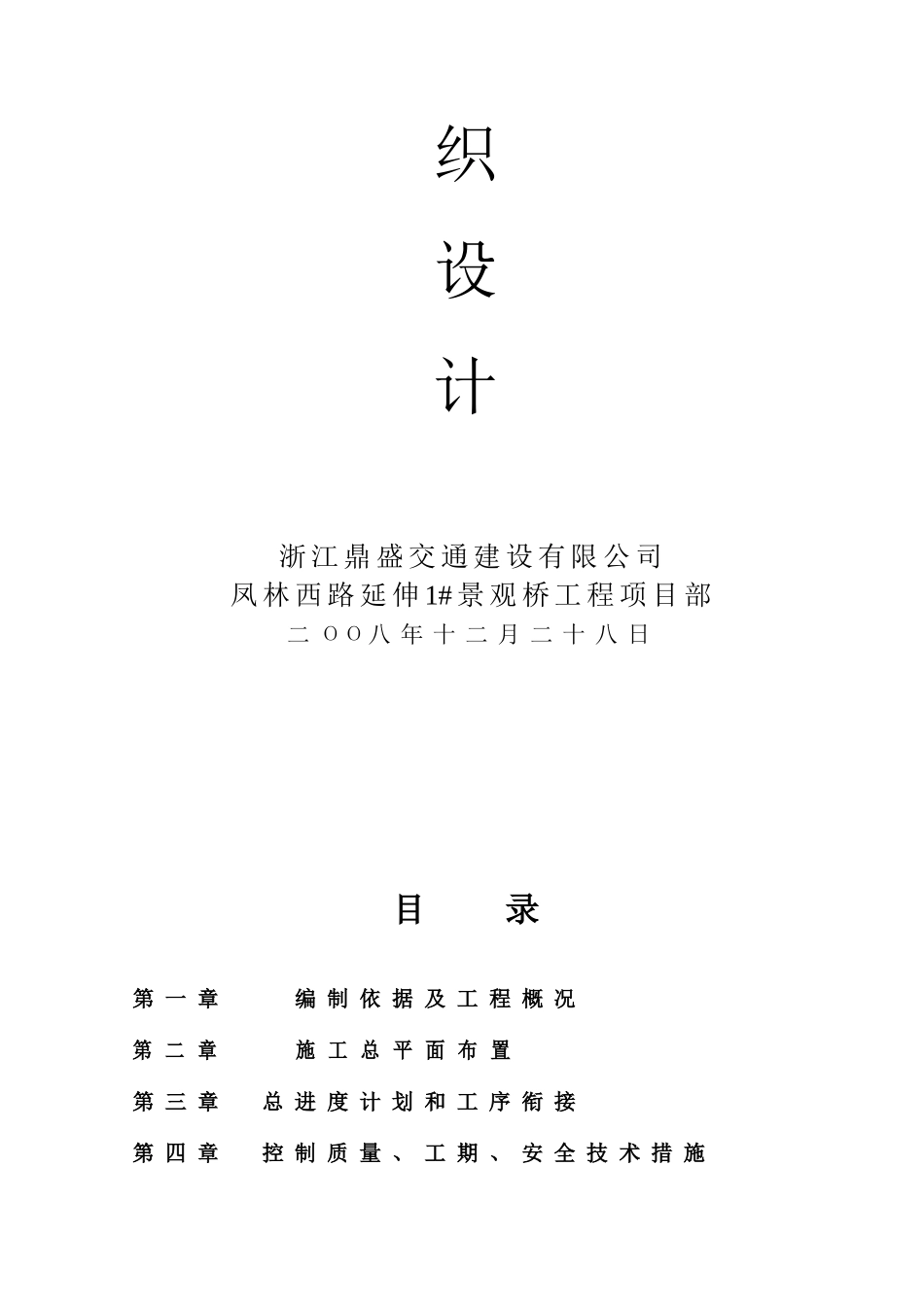

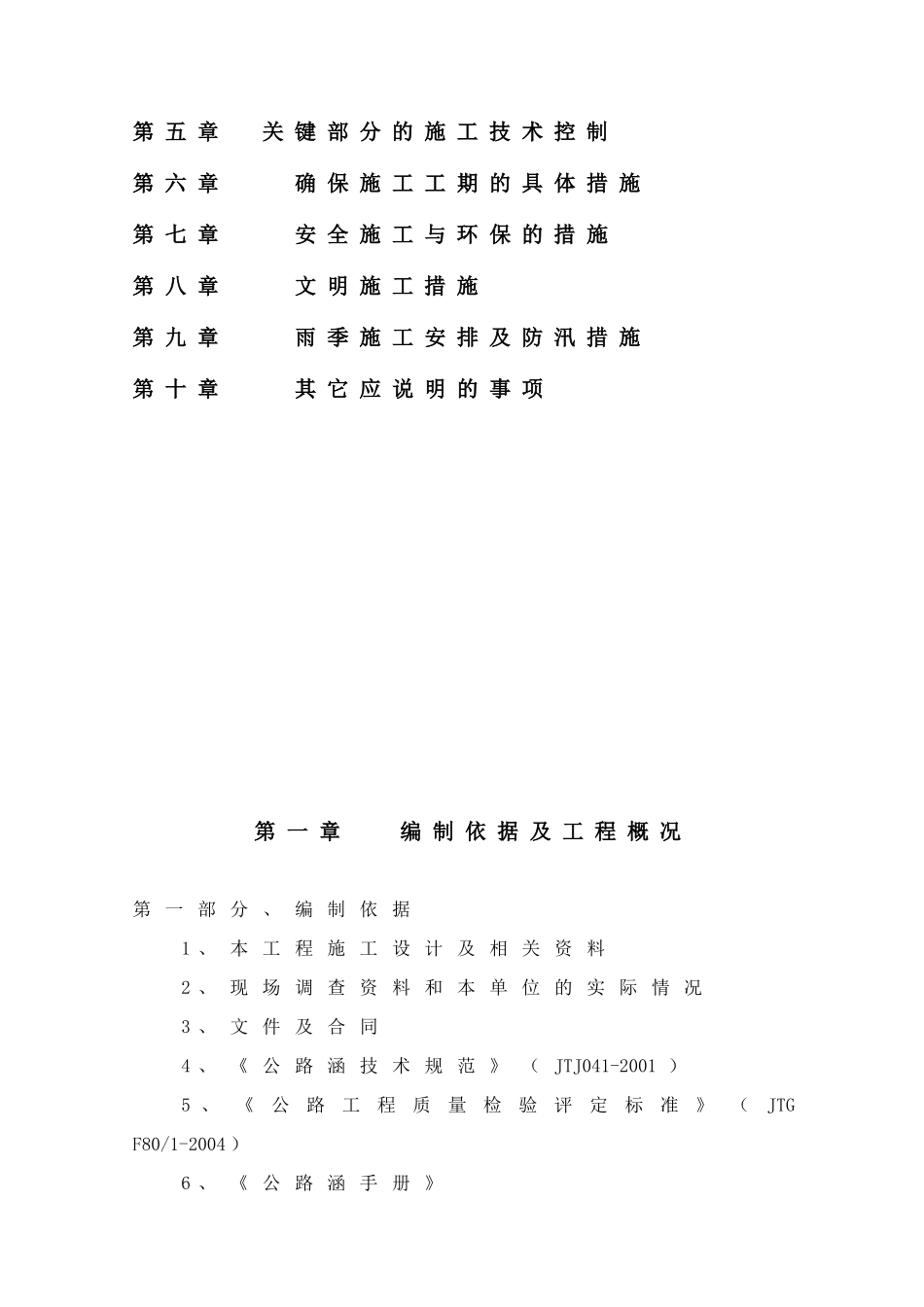

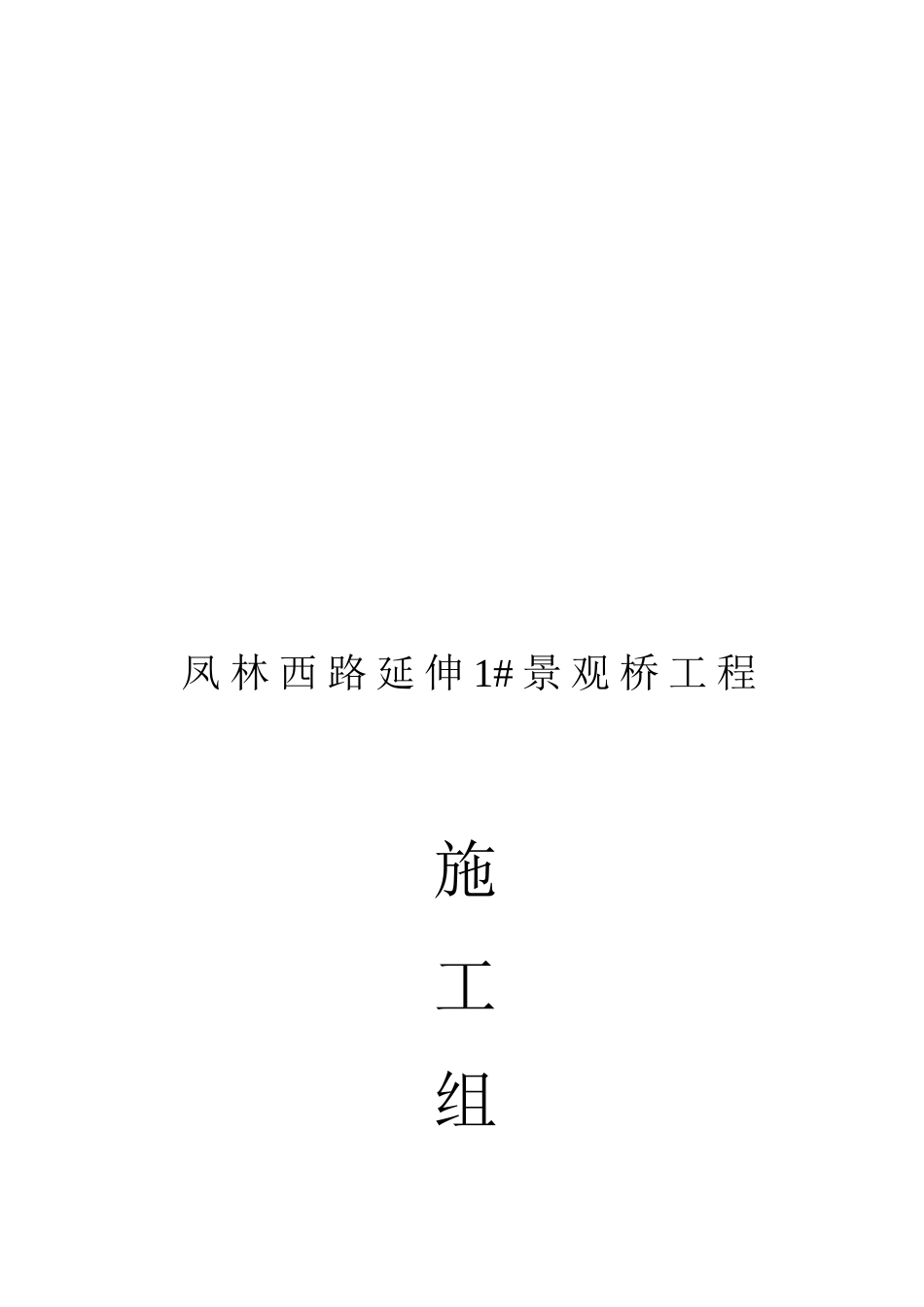

凤林西路延伸1#景观桥工程施工组织设计浙江鼎盛交通建设有限公司凤林西路延伸1#景观桥工程项目部二ΟΟ八年十二月二十八日目录第一章编制依据及工程概况第二章施工总平面布置第三章总进度计划和工序衔接第四章控制质量、工期、安全技术措施第五章关键部分的施工技术控制第六章确保施工工期的具体措施第七章安全施工与环保的措施第八章文明施工措施第九章雨季施工安排及防汛措施第十章其它应说明的事项第一章编制依据及工程概况第一部分、编制依据1、本工程施工设计及相关资料2、现场调查资料和本单位的实际情况3、文件及合同4、《公路涵技术规范》（JTJ041-2001）5、《公路工程质量检验评定标准》（JTGF80/1-2004）6、《公路涵手册》7、《公路技术》8、《市政道路工程质量检验评定标准》CJJ-1-909、《沥青路面施工及验收规范》GB50092-9610、《市政排水管渠工程质量检验评定标准》CJJ3-9011、《柔性路面设计参数测定方法标准》CJJ/T59-9412、《给排水管道施工及验收规范》GB50268-9713、《给水排水构筑物施工及验收》GBJ141-9014、《乳化沥青路面施工及验收规范》CJJ42-9115、《城市道路路基工程施工及验收规范》CJJ44－9116、《钢管混凝土结构设计与施工规程》CECS28:9017、本工程中如有上述标准未涉及到的项目，以相应现行国家标准及行业标准为依据。第二部分、工程概况凤林西路延伸工程一号景观桥工程东接30m宽城市规划主干道灵芝公路，西接30m宽的城市规划道路，位置极为重要。本工程起讫桩号K0-046.5至K0+571.84，全长618米。其中1#景观桥345米，为系杆拱桥，桥宽40米；接线道路273m，宽40m，采用城市II级主干道。1、施工内容本工程：桩号K0-046.5至K0+571.84段，全长618米范围内的道路（路基、路面、人行道铺装、挡墙等）、桥梁、排水（雨水管线）、路灯基础及管线预埋、绿化等。2、结构形式道路全长273米，等级为城市II级主干道；1#桥全长345米，为桥梁一类工程。断面布置为4m人行道+5m非机动车道+3m机非分隔带+16m车行道+3m机非分隔带+5m非机动车道+4m人行道=40m。桥梁采用系杆拱桥，跨径布置为2×20+51+2×20+83+2×20+51+2×20m。系杆拱上部采用单跨83m下承式四榀提篮拱及两侧各类似51m拱跨，过渡跨及引桥部分均采用2孔20m的现浇等截面预应力砼连续箱梁，箱梁高为1.5m。下部结构采用式墩身，基础分别采用D120cm钻孔桩，D150cm钻孔桩和D180cm钻孔桩基础。主要周转材料清单表单位计划用量进场计划材料名称2009年2010年一二三四一二三四钢材T49255008006001025900550400150预应力钢材T38510512510055水泥T145015018018525022518019090碎石T7600500100011501000110010001050800砂T2920230350350380480380450300商品砼M31890015002200259028203100260027001390主要施工机械设备表序号机械或设备名称规格型号数量国别产地制造年份定额功率备注1挖掘机卡特E200B型2美国20041M32装载机ZL-402徐工20051M33推土机T1402上海2004130KW4压路机AST-263捷克200526T5混凝土拌和站HZS-10002上海200450M3/H6轮胎压路机YL251徐工200425T7混凝土搅拌机强制式1扬州2004750L8自动计量设备2扬州20049混凝土输送车4上海20036-7m310泵送混凝土设备HBT60D4200460M3/H11预应力张拉机YCW40042003400T12预应力张拉机YCW25022004250T13钻孔机GPS-1512上海200450KW配各型钻头14钢模板上海华东机械62005各种规格15拖船1200616汽车吊2200450T17钢筋加工机械3200618起重机22004100T19贝雷钢架8000200720吊机2浦沅200435T主要施工机械设备表序号机械或设备名称规格型号数量国别产地制造年份定额功率备注21自卸汽车8T8黄河20048T22发电机TZX-75-422004135KW23机动空压机W-9/74蚌埠20017/9㎡24沥青砼拌和楼TAP-LB2000日本进口1日本2003160t/h25沥青砼自动找平摊铺机1西安20038m2拖车1200230T627驳船1200328沥青洒布车LS1700彬州12003150KW29基层粒料拌和机1徐工200430砼破碎机TMK-352徐州200211.5KW31电动单级水泵3洛阳200032砂浆搅拌机3杭州200233拖拉机4临海2004第二章施工总平面布置第一部分、施工总平面布置及平面图根据本工程所处的地理位置、现有的交通运输网和经调查确定的筑路材料料场及工程量的沿线分...
