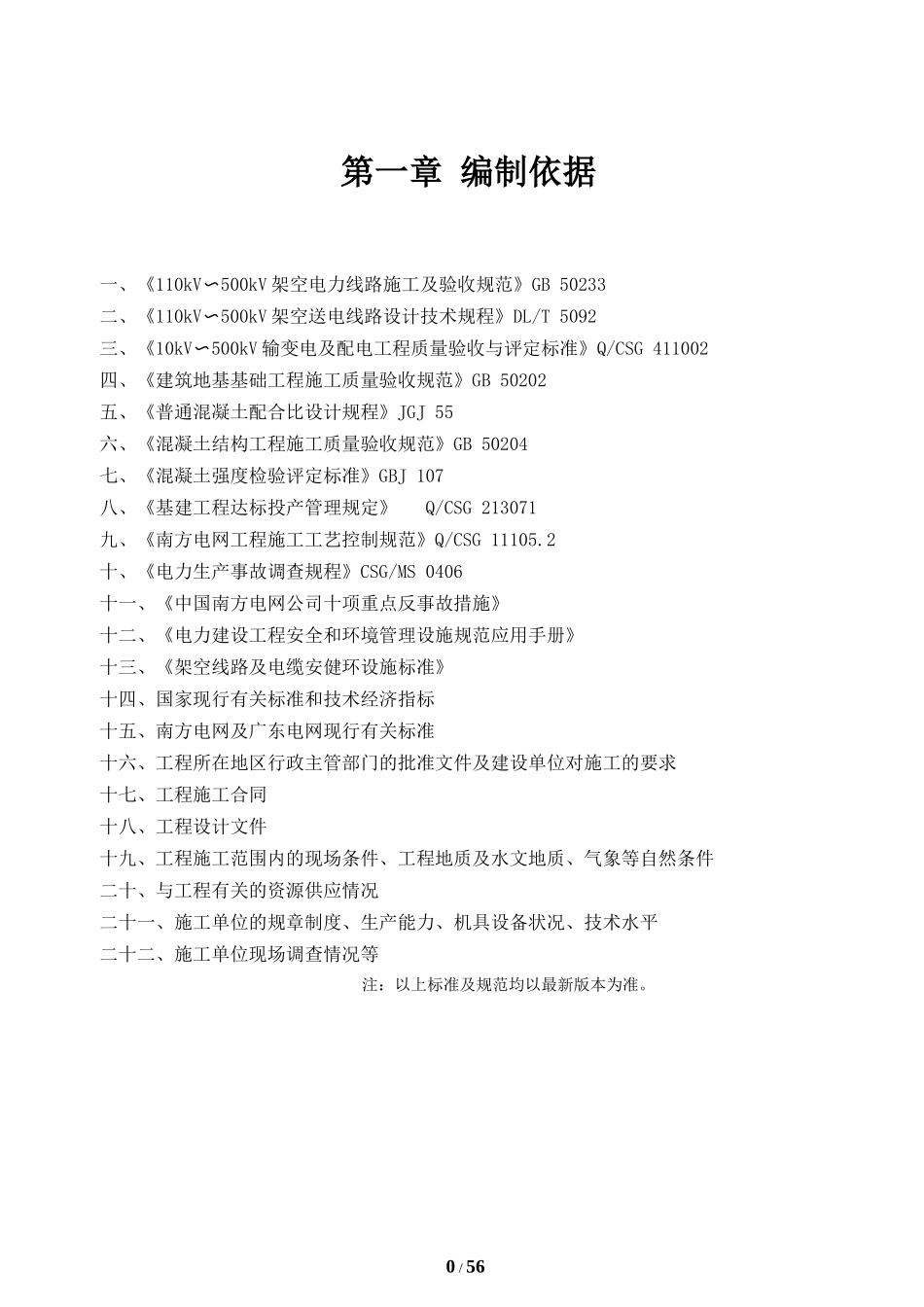

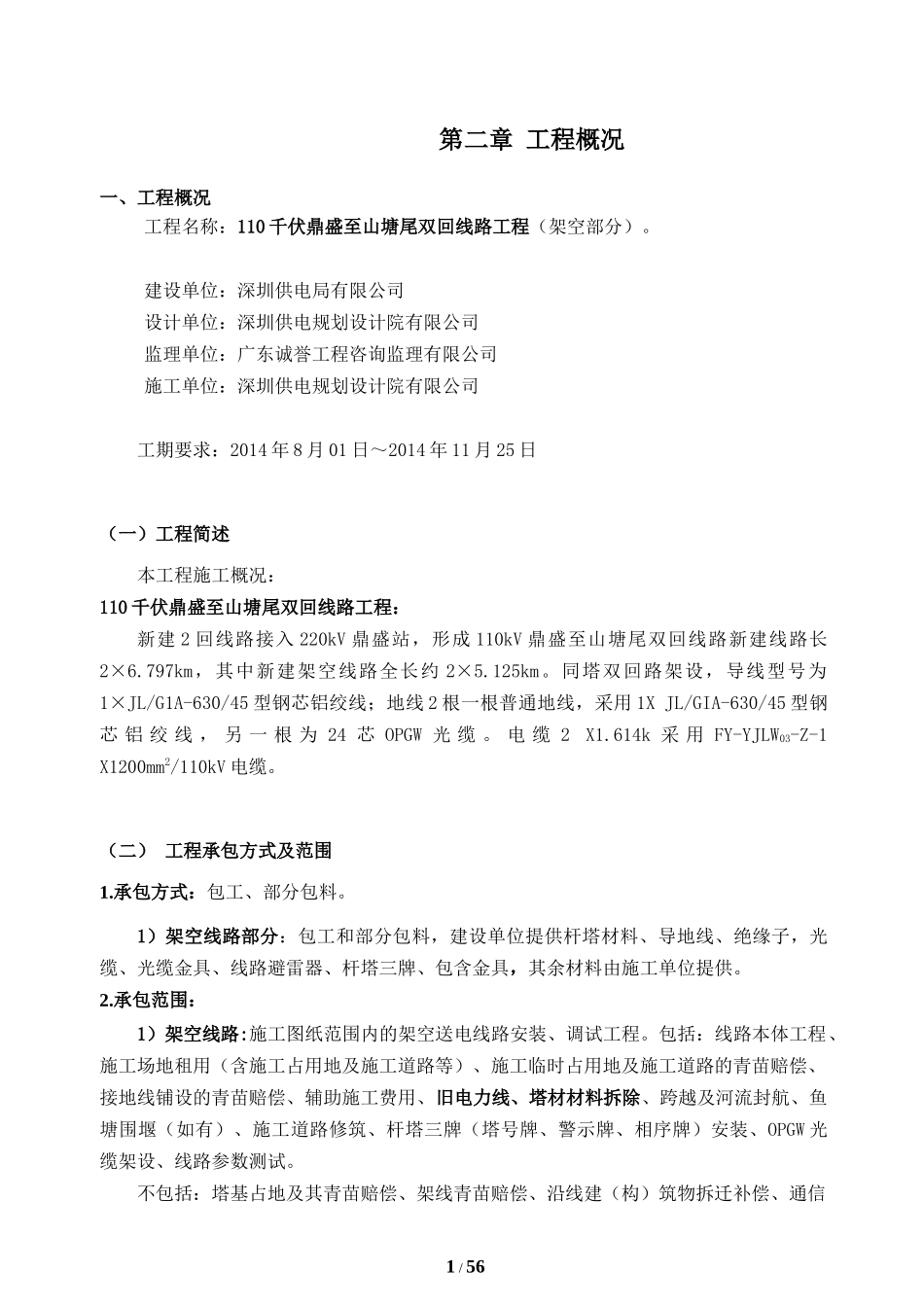

第一章编制依据一、《110kV〜500kV架空电力线路施工及验收规范》GB50233二、《110kV〜500kV架空送电线路设计技术规程》DL/T5092三、《10kV〜500kV输变电及配电工程质量验收与评定标准》Q/CSG411002四、《建筑地基基础工程施工质量验收规范》GB50202五、《普通混凝土配合比设计规程》JGJ55六、《混凝土结构工程施工质量验收规范》GB50204七、《混凝土强度检验评定标准》GBJ107八、《基建工程达标投产管理规定》Q/CSG213071九、《南方电网工程施工工艺控制规范》Q/CSG11105.2十、《电力生产事故调查规程》CSG/MS0406十一、《中国南方电网公司十项重点反事故措施》十二、《电力建设工程安全和环境管理设施规范应用手册》十三、《架空线路及电缆安健环设施标准》十四、国家现行有关标准和技术经济指标十五、南方电网及广东电网现行有关标准十六、工程所在地区行政主管部门的批准文件及建设单位对施工的要求十七、工程施工合同十八、工程设计文件十九、工程施工范围内的现场条件、工程地质及水文地质、气象等自然条件二十、与工程有关的资源供应情况二十一、施工单位的规章制度、生产能力、机具设备状况、技术水平二十二、施工单位现场调查情况等注：以上标准及规范均以最新版本为准。0/56第二章工程概况一、工程概况工程名称：110千伏鼎盛至山塘尾双回线路工程（架空部分）。建设单位：深圳供电局有限公司设计单位：深圳供电规划设计院有限公司监理单位：广东诚誉工程咨询监理有限公司施工单位：深圳供电规划设计院有限公司工期要求：2014年8月01日～2014年11月25日（一）工程简述本工程施工概况：110千伏鼎盛至山塘尾双回线路工程：新建2回线路接入220kV鼎盛站，形成110kV鼎盛至山塘尾双回线路新建线路长2×6.797km，其中新建架空线路全长约2×5.125km。同塔双回路架设，导线型号为1×JL/G1A-630/45型钢芯铝绞线；地线2根一根普通地线，采用1XJL/GIA-630/45型钢芯铝绞线，另一根为24芯OPGW光缆。电缆2X1.614k采用FY-YJLW03-Z-1X1200mm2/110kV电缆。（二）工程承包方式及范围1.承包方式：包工、部分包料。1）架空线路部分：包工和部分包料，建设单位提供杆塔材料、导地线、绝缘子，光缆、光缆金具、线路避雷器、杆塔三牌、包含金具，其余材料由施工单位提供。2.承包范围：1）架空线路:施工图纸范围内的架空送电线路安装、调试工程。包括：线路本体工程、施工场地租用（含施工占用地及施工道路等）、施工临时占用地及施工道路的青苗赔偿、接地线铺设的青苗赔偿、辅助施工费用、旧电力线、塔材材料拆除、跨越及河流封航、鱼塘围堰（如有）、施工道路修筑、杆塔三牌（塔号牌、警示牌、相序牌）安装、OPGW光缆架设、线路参数测试。不包括：塔基占地及其青苗赔偿、架线青苗赔偿、沿线建（构）筑物拆迁补偿、通信1/56线路拆除（如有）、各类市政管道拆除（如有）、光缆接续及测量。不包括：征地及青苗赔偿、三牌、沿线建（构）筑物拆除、管道光缆敷设、光缆接续及测量、整套启动调试。（三）地型地貌状况1、110千伏鼎盛至山塘尾双回线路工程（架空部分）1）架空线路部分：工程区位于龙岗区坪地街道办境内，沿线地貌单元主要为丘陵为主，间夹较多山谷、冲沟。，地表高程29～133m，相对高差约101m，自然斜坡坡度15～30°，局部陡坡坡度大于40°。拟建N18局部经人工开挖，塔基东、西侧均分布有小陡坎，其余线路均保持原始地貌。沿线地表植被茂盛，以杂木、灌木为主，山脊地段为防火带乔木。山区仅局部分布有土路，沿线路行走困难，交通条件较差。二、工程特点（一）工程路径概况路径概况（架空部分）110kV鼎盛至山塘尾双回线路架空段自电缆终端塔D1起，沿规划高压走廊平行于110kV鼎地线走线至D3，左转继续平行于鼎地线走线至D5，右转向西走线，跨过110kV鼎地线、坪地线（停运）至D10，向西走线跨过惠盐高速公路至D13，左转跨过110kV岗地线、升地线至D15，右转至山塘尾站终端塔D16，进入山塘尾站。2/56（二）影响施工的主要和特殊环节分析第三章施工现场组织机构的设置、人员组成为了确保本工程按照项目管理的科学规律有效地计划、组织、协调控制，保障本工程的工期、安全、质量和成本得到有效的...
