璇瑰塑胶模具设计部内部设计规范VIP免费

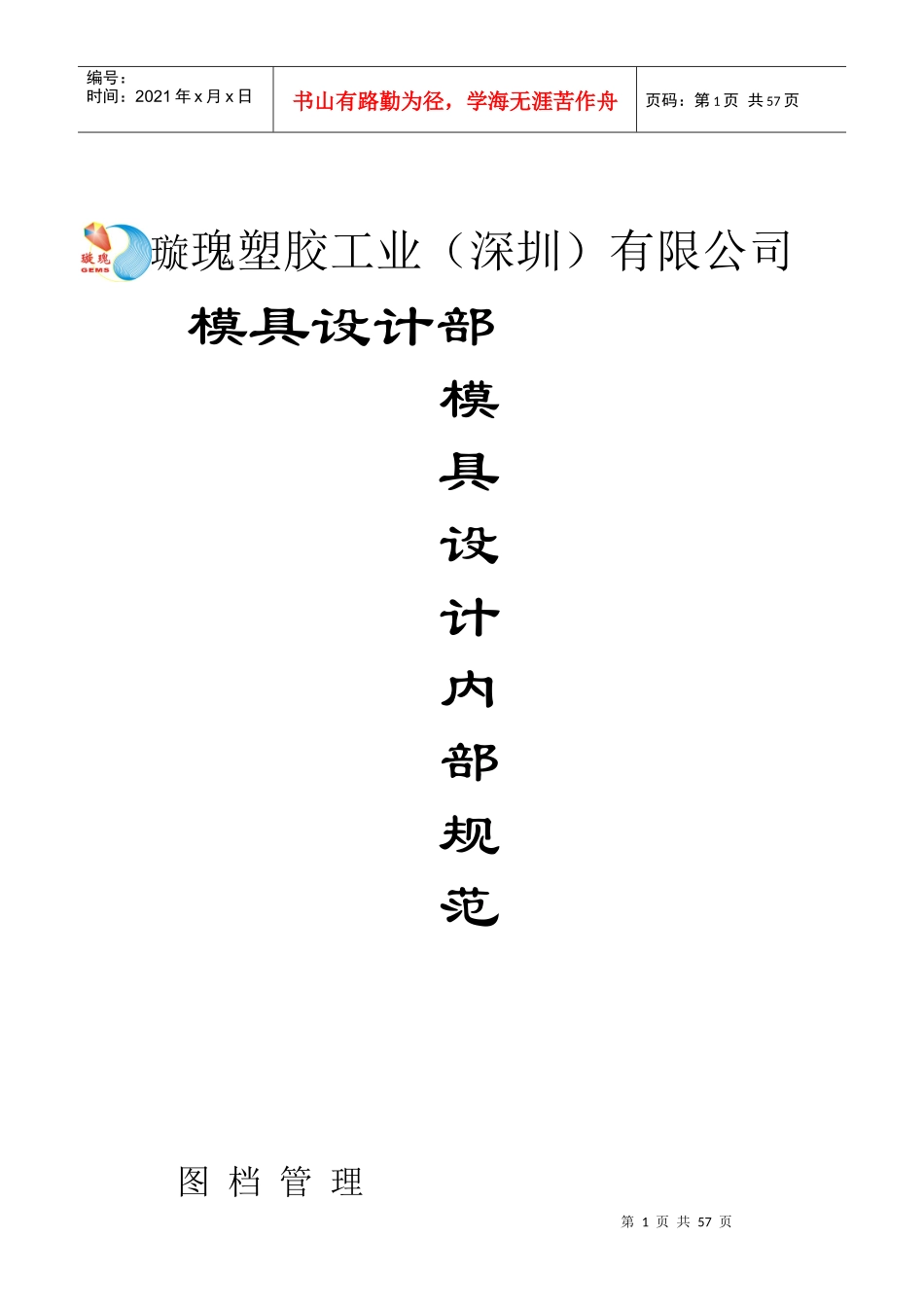

璇瑰塑胶模具设计部内部设计规范_第1页
1/57

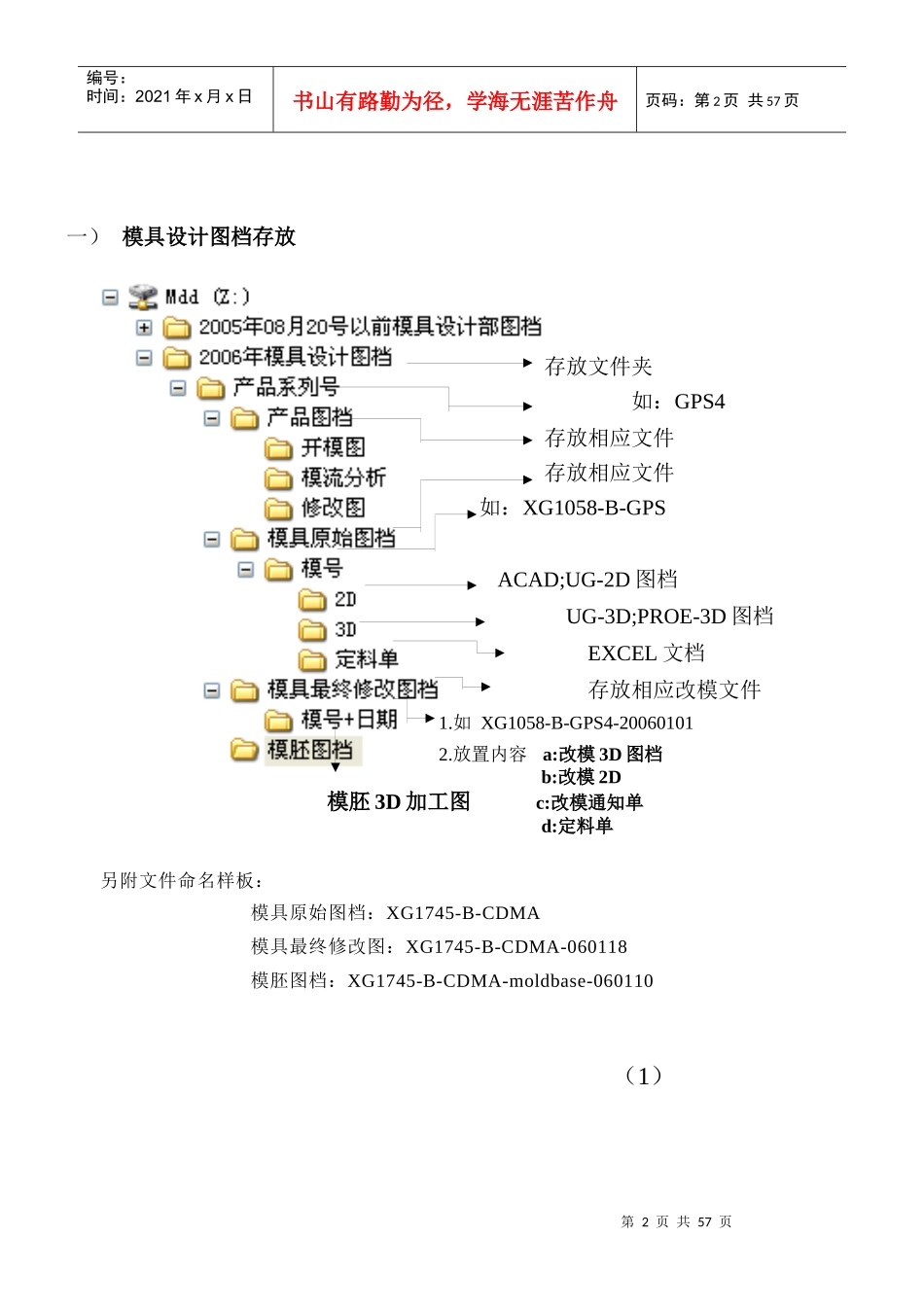

璇瑰塑胶模具设计部内部设计规范_第2页
2/57

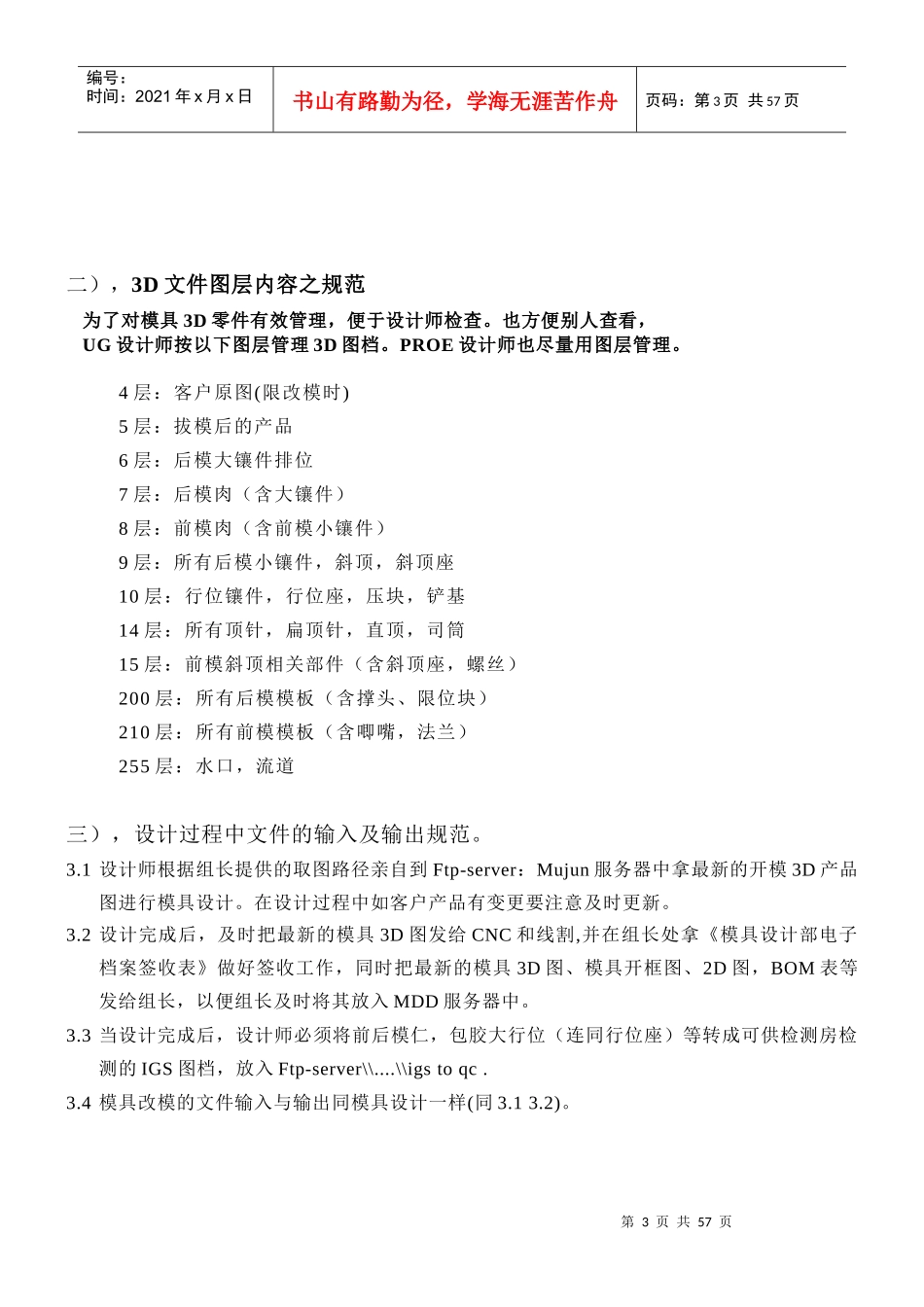

璇瑰塑胶模具设计部内部设计规范_第3页
3/57
第1页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共57页璇瑰塑胶工业(深圳)有限公司模具设计部模具设计内部规范图档管理第2页共57页第1页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共57页一)模具设计图档存放存放文件夹如:GPS4存放相应文件存放相应文件如:XG1058-B-GPSACAD;UG-2D图档UG-3D;PROE-3D图档EXCEL文档存放相应改模文件1.如XG1058-B-GPS4-200601012.放置内容a:改模3D图档b:改模2D模胚3D加工图c:改模通知单d:定料单另附文件命名样板:模具原始图档:XG1745-B-CDMA模具最终修改图:XG1745-B-CDMA-060118模胚图档:XG1745-B-CDMA-moldbase-060110(1)第3页共57页第2页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共57页二),3D文件图层内容之规范为了对模具3D零件有效管理,便于设计师检查。也方便别人查看,UG设计师按以下图层管理3D图档。PROE设计师也尽量用图层管理。4层:客户原图(限改模时)5层:拔模后的产品6层:后模大镶件排位7层:后模肉(含大镶件)8层:前模肉(含前模小镶件)9层:所有后模小镶件,斜顶,斜顶座10层:行位镶件,行位座,压块,铲基14层:所有顶针,扁顶针,直顶,司筒15层:前模斜顶相关部件(含斜顶座,螺丝)200层:所有后模模板(含撑头、限位块)210层:所有前模模板(含唧嘴,法兰)255层:水口,流道三),设计过程中文件的输入及输出规范。3.1设计师根据组长提供的取图路径亲自到Ftp-server:Mujun服务器中拿最新的开模3D产品图进行模具设计。在设计过程中如客户产品有变更要注意及时更新。3.2设计完成后,及时把最新的模具3D图发给CNC和线割,并在组长处拿《模具设计部电子档案签收表》做好签收工作,同时把最新的模具3D图、模具开框图、2D图,BOM表等发给组长,以便组长及时将其放入MDD服务器中。3.3当设计完成后,设计师必须将前后模仁,包胶大行位(连同行位座)等转成可供检测房检测的IGS图档,放入Ftp-server\\....\\igstoqc.3.4模具改模的文件输入与输出同模具设计一样(同3.13.2)。第4页共57页第3页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共57页(2)模具材料规范一)模具零件选材标准序号模具零件名称材料名称备注1前模S136HRC48—502后模S136H手机四大件用3后模大镶件S136H4行位座P205铲机黄牌一定要加耐磨块6压块DF-2HRC40—457斜顶座DF-2HRC40—458耐磨块DF-2HRC50—529行位、行位镶件NAK8010前模行位铲机DF-2HRC50—5211斜顶NAK8012行位镶件S136HRC50—52外观包胶大的行位镶件13唧咀P2014小拉杆用直径16、14、12顶针代顶针退火后攻牙15亚加力镜片及按键模S136HRC50—5216电铸模(镶电铸件一侧)NAK8017电铸模(无镶件一侧)S136H18电铸模(打样)S136H常规备用电铸件(打样)19前模斜顶方形复位杆DF-2HRC45-4820前模斜顶板718H注明:1、铲机、行位、行位座等订料时用准数(来料含加工余量);注:2、螺丝,只订其直径、总数;第5页共57页第4页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共57页注:3、小于15x20的镶件,不用订;注:4、顶针直径等于或小于2MM时必须加托,且注明托长;注:5、前模斜顶导套。用青铜;注:6、压块15x15x50用标准件;注:7、小水口唧咀定料直径为Φ130,但设计最大尺寸为Φ128。(3)二)手机模具常用内模料规格书序号种类前/后模材质规格应用范围1主面、主底前模S13640x120x140有前模斜顶35x110x14035x100x150后模S136H42x110x14038x100x15042x120x140有前模斜顶45x110x140有后模大滑块45x100x15045x120x1402翻面翻底前模S13630x100x14030x100x13035x100x14035x100x130后模S136H38x100x13038x100x14045x100x13045x100x140有后模大滑块3直板机主面、主底前模S13635x110x160后模S136H42x110x16045x110x160有后模大滑块48x110x1604推钮、小装饰件前/后模S13630x90x1005一模多穴的电镀件S13630x140x1606侧键及其它小电镀件S13625x100x100第6页共57页第5页共57页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第...
