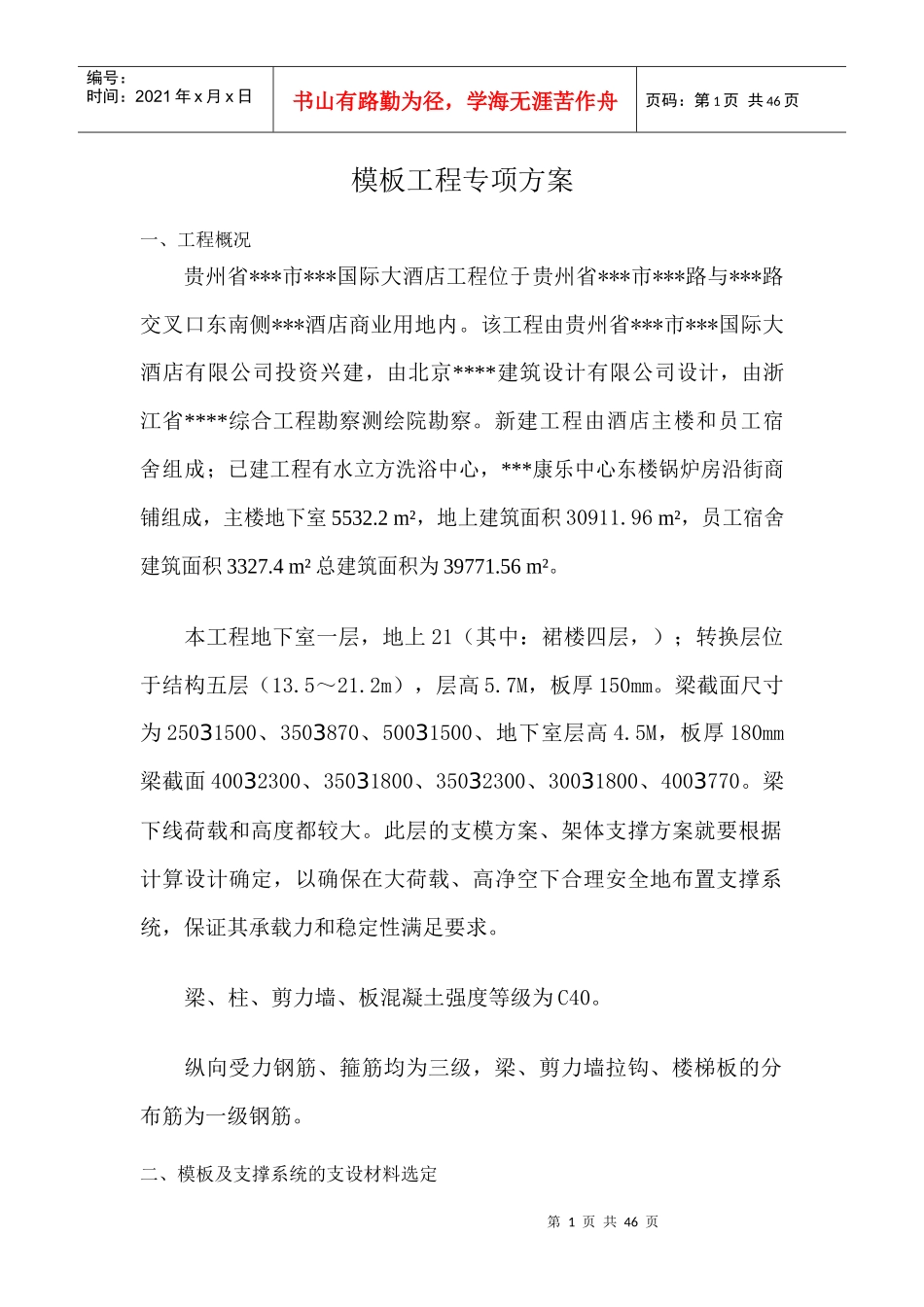

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页模板工程专项方案一、工程概况贵州省***市***国际大酒店工程位于贵州省***市***路与***路交叉口东南侧***酒店商业用地内。该工程由贵州省***市***国际大酒店有限公司投资兴建，由北京****建筑设计有限公司设计，由浙江省****综合工程勘察测绘院勘察。新建工程由酒店主楼和员工宿舍组成；已建工程有水立方洗浴中心，***康乐中心东楼锅炉房沿街商铺组成，主楼地下室5532.2m²，地上建筑面积30911.96m²，员工宿舍建筑面积3327.4m²总建筑面积为39771.56m²。本工程地下室一层，地上21（其中：裙楼四层，）；转换层位于结构五层（13.5～21.2m），层高5.7M，板厚150mm。梁截面尺寸为25031500、3503870、50031500、地下室层高4.5M，板厚180mm梁截面40032300、35031800、35032300、30031800、4003770。梁下线荷载和高度都较大。此层的支模方案、架体支撑方案就要根据计算设计确定，以确保在大荷载、高净空下合理安全地布置支撑系统，保证其承载力和稳定性满足要求。梁、柱、剪力墙、板混凝土强度等级为C40。纵向受力钢筋、箍筋均为三级，梁、剪力墙拉钩、楼梯板的分布筋为一级钢筋。二、模板及支撑系统的支设材料选定第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页针对工程质量要求及安全生产、文明施工达市级双标化的目的，为了确保混凝土的质量和美观，在材料上选用了18mm九合木胶板作为梁、柱、墙、板的模板，木档采用6×8cm松木方料，支架全部采用φ48×3.0钢管。三、模板安拆施工A．模板安装前准备工作a．模板拼装模板组装要严格按照模板图尺寸拼装成整体，并控制模板的偏差在规范允许的范围内，拼装好模板后要求逐块检查其背楞是否符合模板设计，模板的编号与所用的部位是否一致。b．模板的基准定位工作首先引测建筑的边柱或者墙轴线，并以该轴线为起点，引出每条轴线，并根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前5线必须到位，以便于模板的安装和校正。c．标高测量利用水准仪将建筑物水平标高根据实际要求，直接引测到模板的安装位置。d．竖向模板的支设应根据模板支设图。e．已经破损或者不符合模板设计图的零配件以及面板不得投入使用。f．支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作。B．模板支设1、地下室底板、承台、地梁①底板下翻，地梁及承台侧模全部采用砖胎模，为增强基坑边坡强度及稳定性，基槽土方开挖后，由施工员进行放线。外围梁的侧胎模厚为240mm，M5水泥砂浆砌筑。砌体砂浆饱满，以防止基坑外出现的渗水。②基坑内部胎模为120mm，M5水泥砂浆砌筑，其高度在基础底板垫层底标高超深部分及胎模与底板之间的间隙用1:1砂石回填。③底板的侧模及底板高低处挂模全部采用九合板模板，钢管固定，根据设计要求，施工规范及施工组织设计，底板的周侧墙板上翻，一次性浇筑，设遇水膨胀止水条，因此在墙板支撑上，除钢管固定外，设Ø12圆钢做的穿墙螺栓，中间烧止水片，外用扇型卡加螺帽固定，螺杆间距为450mm。2、柱模板①安装工艺：搭设安装架→模板安装就位→检查对角线、垂直和位置→安置柱箍→安装梁口的柱模→全面检查校正→群体固定。②主要方法：a.基础面或楼面上弹纵横轴线和四周边线，并做好检查复核工作。b.柱子的九合木胶板配制定型模。c.柱、墙根部清理干净。d.柱根、柱顶及梁端位置应留对角清扫口。e.柱、墙接槎时节此处要密缝。柱子阳角接缝处必须加垫海棉条。f.柱子大于600mm设置φ12的对拉螺栓，45cm一道。g．为了保证柱子的截面尺寸，设置钢管柱箍，柱箍间距1.5以下不大于450mm，1.5以上不大于600mm。支撑杆与楼板支架连接。3、剪力墙模板第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页①支设工序：检查→清理→放模板就位线→安放面角模板安放内模→安装穿墙螺栓→安装外模、固定→调整模板间隙、找垂直度→检查、验收模板。②剪力墙支模前必须涂刷水性脱模剂。③模板底部每个转角处留置清扫口。④所有墙体...
