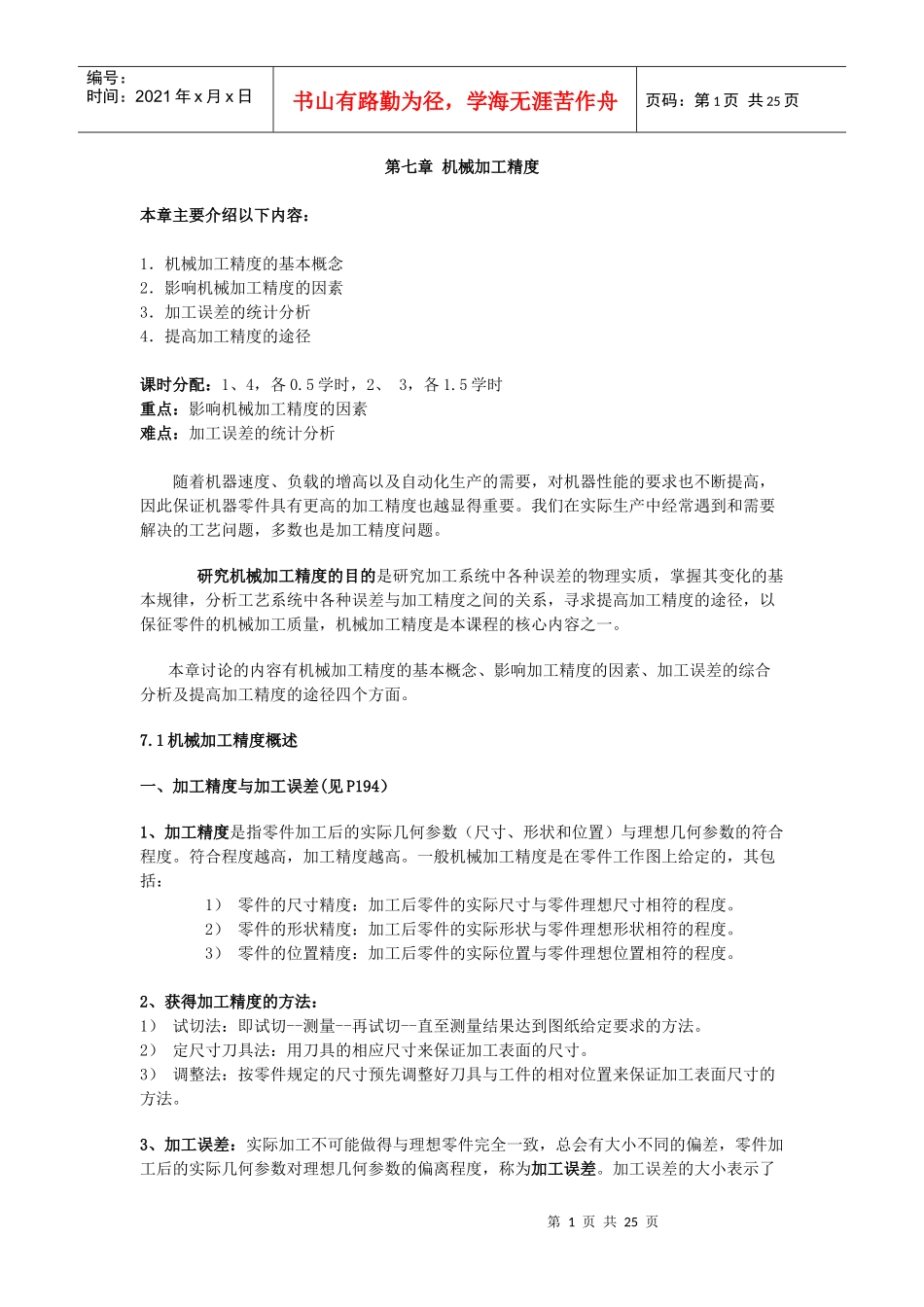

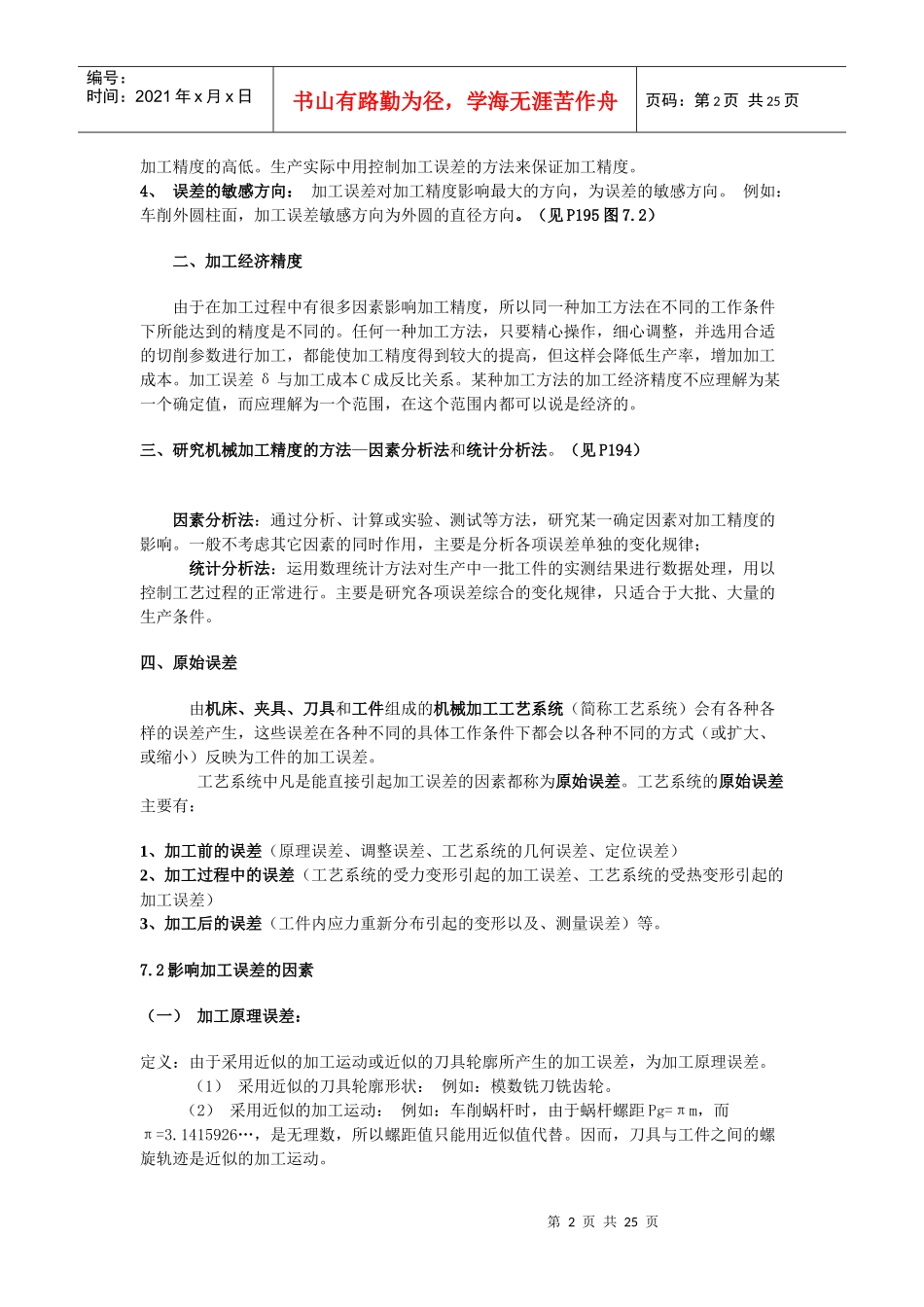

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页第七章机械加工精度本章主要介绍以下内容：1．机械加工精度的基本概念2．影响机械加工精度的因素3．加工误差的统计分析4．提高加工精度的途径课时分配：1、4，各0.5学时，2、3，各1.5学时重点：影响机械加工精度的因素难点：加工误差的统计分析随着机器速度、负载的增高以及自动化生产的需要，对机器性能的要求也不断提高，因此保证机器零件具有更高的加工精度也越显得重要。我们在实际生产中经常遇到和需要解决的工艺问题，多数也是加工精度问题。研究机械加工精度的目的是研究加工系统中各种误差的物理实质，掌握其变化的基本规律，分析工艺系统中各种误差与加工精度之间的关系，寻求提高加工精度的途径，以保征零件的机械加工质量，机械加工精度是本课程的核心内容之一。本章讨论的内容有机械加工精度的基本概念、影响加工精度的因素、加工误差的综合分析及提高加工精度的途径四个方面。7.1机械加工精度概述一、加工精度与加工误差(见P194）1、加工精度是指零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度。符合程度越高，加工精度越高。一般机械加工精度是在零件工作图上给定的，其包括：1）零件的尺寸精度：加工后零件的实际尺寸与零件理想尺寸相符的程度。2）零件的形状精度：加工后零件的实际形状与零件理想形状相符的程度。3）零件的位置精度：加工后零件的实际位置与零件理想位置相符的程度。2、获得加工精度的方法：1）试切法：即试切--测量--再试切--直至测量结果达到图纸给定要求的方法。2）定尺寸刀具法：用刀具的相应尺寸来保证加工表面的尺寸。3）调整法：按零件规定的尺寸预先调整好刀具与工件的相对位置来保证加工表面尺寸的方法。3、加工误差：实际加工不可能做得与理想零件完全一致，总会有大小不同的偏差，零件加工后的实际几何参数对理想几何参数的偏离程度，称为加工误差。加工误差的大小表示了第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页加工精度的高低。生产实际中用控制加工误差的方法来保证加工精度。4、误差的敏感方向：加工误差对加工精度影响最大的方向，为误差的敏感方向。例如：车削外圆柱面，加工误差敏感方向为外圆的直径方向。（见P195图7.2）二、加工经济精度由于在加工过程中有很多因素影响加工精度，所以同一种加工方法在不同的工作条件下所能达到的精度是不同的。任何一种加工方法，只要精心操作，细心调整，并选用合适的切削参数进行加工，都能使加工精度得到较大的提高，但这样会降低生产率，增加加工成本。加工误差δ与加工成本C成反比关系。某种加工方法的加工经济精度不应理解为某一个确定值，而应理解为一个范围，在这个范围内都可以说是经济的。三、研究机械加工精度的方法—因素分析法和统计分析法。（见P194）因素分析法：通过分析、计算或实验、测试等方法，研究某一确定因素对加工精度的影响。一般不考虑其它因素的同时作用，主要是分析各项误差单独的变化规律；统计分析法：运用数理统计方法对生产中一批工件的实测结果进行数据处理，用以控制工艺过程的正常进行。主要是研究各项误差综合的变化规律，只适合于大批、大量的生产条件。四、原始误差由机床、夹具、刀具和工件组成的机械加工工艺系统（简称工艺系统）会有各种各样的误差产生，这些误差在各种不同的具体工作条件下都会以各种不同的方式（或扩大、或缩小）反映为工件的加工误差。工艺系统中凡是能直接引起加工误差的因素都称为原始误差。工艺系统的原始误差主要有：1、加工前的误差（原理误差、调整误差、工艺系统的几何误差、定位误差）2、加工过程中的误差（工艺系统的受力变形引起的加工误差、工艺系统的受热变形引起的加工误差）3、加工后的误差（工件内应力重新分布引起的变形以及、测量误差）等。7.2影响加工误差的因素（一）加工原理误差：定义：由于采用近似的加工运动或近似的刀具轮廓所产生的加工误差，为加工原理误差。（1）采用近似的刀具轮廓形状：例如：模数铣刀铣齿轮。（2）采用近...
