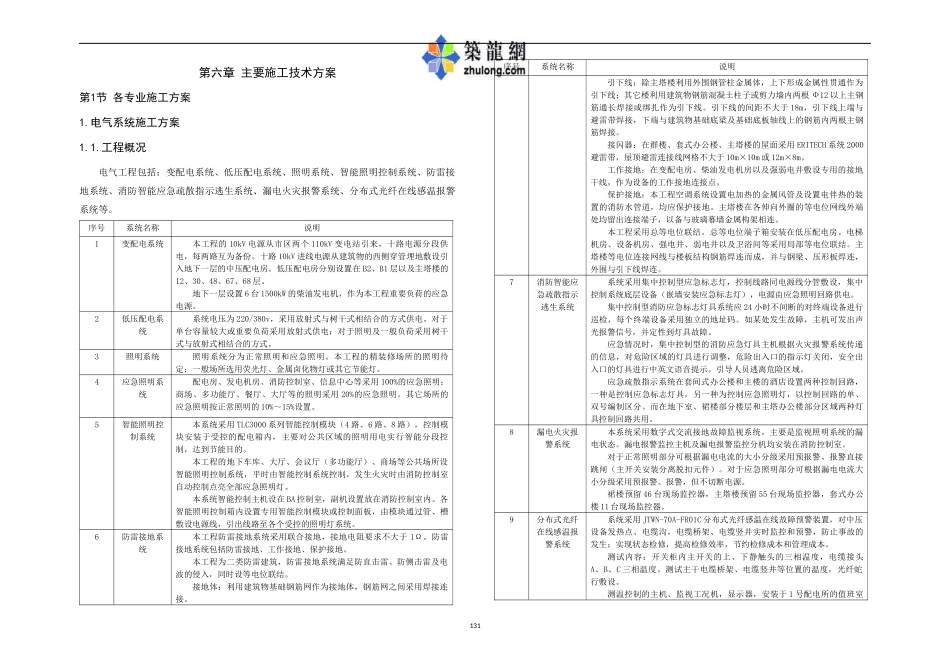

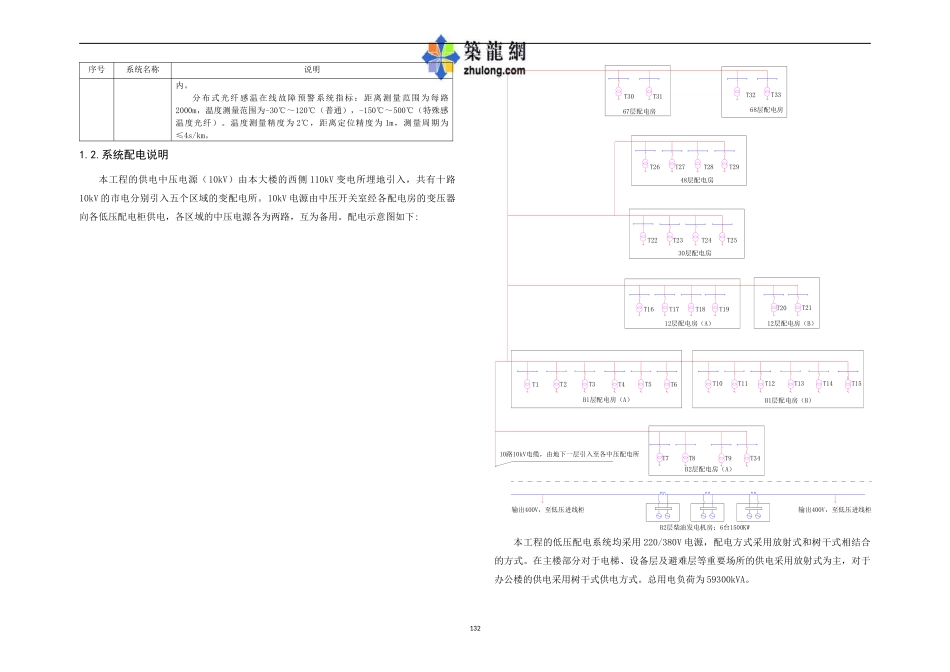

第六章主要施工技术方案第1节各专业施工方案1.电气系统施工方案1.1.工程概况电气工程包括：变配电系统、低压配电系统、照明系统、智能照明控制系统、防雷接地系统、消防智能应急疏散指示逃生系统、漏电火灾报警系统、分布式光纤在线感温报警系统等。序号系统名称说明1变配电系统本工程的10kV电源从市区两个110kV变电站引来，十路电源分段供电，每两路互为备份。十路10kV进线电源从建筑物的西侧穿管埋地敷设引入地下一层的中压配电房。低压配电房分别设置在B2、B1层以及主塔楼的12、30、48、67、68层。地下一层设置6台1500kW的柴油发电机，作为本工程重要负荷的应急电源。2低压配电系统系统电压为220/380v，采用放射式与树干式相结合的方式供电。对于单台容量较大或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的方式。3照明系统照明系统分为正常照明和应急照明。本工程的精装修场所的照明待定；一般场所选用荧光灯、金属卤化物灯或其它节能灯。4应急照明系统配电房、发电机房、消防控制室、信息中心等采用100%的应急照明；商场、多功能厅、餐厅、大厅等的照明采用20%的应急照明。其它场所的应急照明按正常照明的10%～15%设置。5智能照明控制系统本系统采用TLC3000系列智能控制模块（4路、6路、8路），控制模块安装于受控的配电箱内，主要对公共区域的照明用电实行智能分段控制，达到节能目的。本工程的地下车库、大厅、会议厅（多功能厅）、商场等公共场所设智能照明控制系统，平时由智能控制系统控制，发生火灾时由消防控制室自动控制点亮全部应急照明灯。本系统智能控制主机设在BA控制室，副机设置放在消防控制室内。各智能照明控制箱内设置专用智能控制模块或控制面板，由模块通过管、槽敷设电源线，引出线路至各个受控的照明灯系统。6防雷接地系统本工程防雷接地系统采用联合接地，接地电阻要求不大于1Ω。防雷接地系统包括防雷接地、工作接地、保护接地。本工程为二类防雷建筑，防雷接地系统满足防直击雷、防侧击雷及电波的侵入，同时设等电位联结。接地体：利用建筑物基础钢筋网作为接地体，钢筋网之间采用焊接连接。序号系统名称说明引下线：除主塔楼利用外围钢管柱金属体，上下形成金属性贯通作为引下线；其它楼利用建筑物钢筋混凝土柱子或剪力墙内两根Ф12以上主钢筋通长焊接或绑扎作为引下线。引下线的间距不大于18m，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的钢筋内两根主钢筋焊接。接闪器：在群楼、套式办公楼、主塔楼的屋面采用ERITECH系统2000避雷带，屋顶避雷连接线网格不大于10m×10m或12m×8m。工作接地：在变配电房、柴油发电机房以及强弱电井敷设专用的接地干线，作为设备的工作接地连接点。保护接地：本工程空调系统设置电加热的金属风管及设置电伴热的装置的消防水管道，均应保护接地。主塔楼在各伸向外圈的等电位网线外端处均留出连接端子，以备与玻璃幕墙金属构架相连。本工程采用总等电位联结。总等电位端子箱安装在低压配电房。电梯机房、设备机房、强电井、弱电井以及卫浴间等采用局部等电位联结。主塔楼等电位连接网线与楼板结构钢筋焊连而成，并与钢梁、压形板焊连，外围与引下线焊连。7消防智能应急疏散指示逃生系统系统采用集中控制型应急标志灯，控制线路同电源线分管敷设，集中控制系统底层设备（嵌墙安装应急标志灯），电源由应急照明回路供电。集中控制型消防应急标志灯具系统应24小时不间断的对终端设备进行巡检，每个终端设备采用独立的地址码。如某处发生故障，主机可发出声光报警信号，并定性到灯具故障。应急情况时，集中控制型的消防应急灯具主机根据火灾报警系统传递的信息，对危险区域的灯具进行调整，危险出入口的指示灯关闭，安全出入口的灯具进行中英文语音提示。引导人员逃离危险区域。应急疏散指示系统在套间式办公楼和主楼的酒店设置两种控制回路，一种是控制应急标志灯具，另一种为控制应急照明灯，以控制回路的单、双号编制区分。而在地下室、裙楼部分楼层和主塔办公楼部分区域两种灯具控制回路共用。8漏电火灾报警系统本系统采用数字式交流接地故障监视系统。主要是监视照明系...
