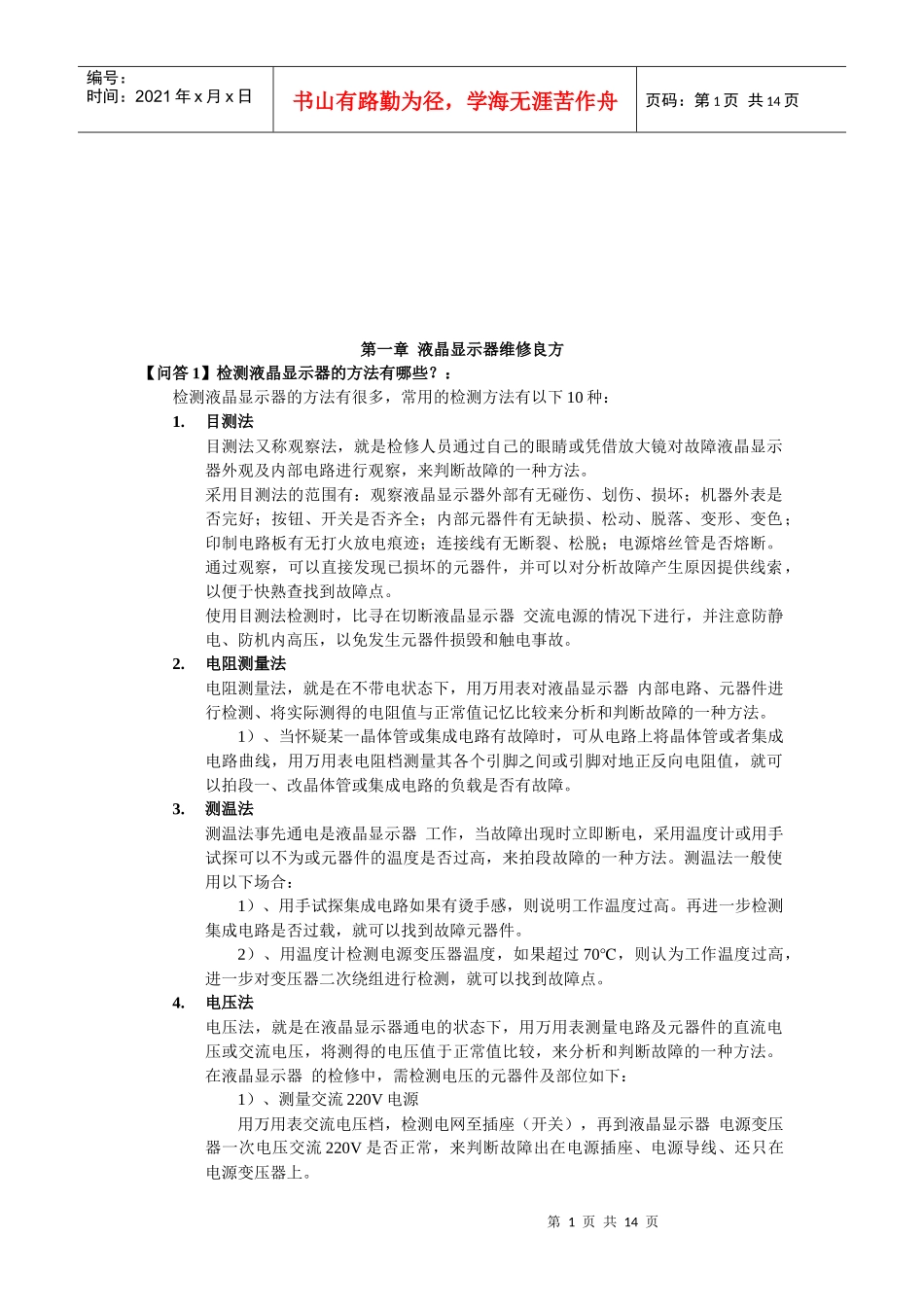

液晶显示器维修20问_第1页
1/14

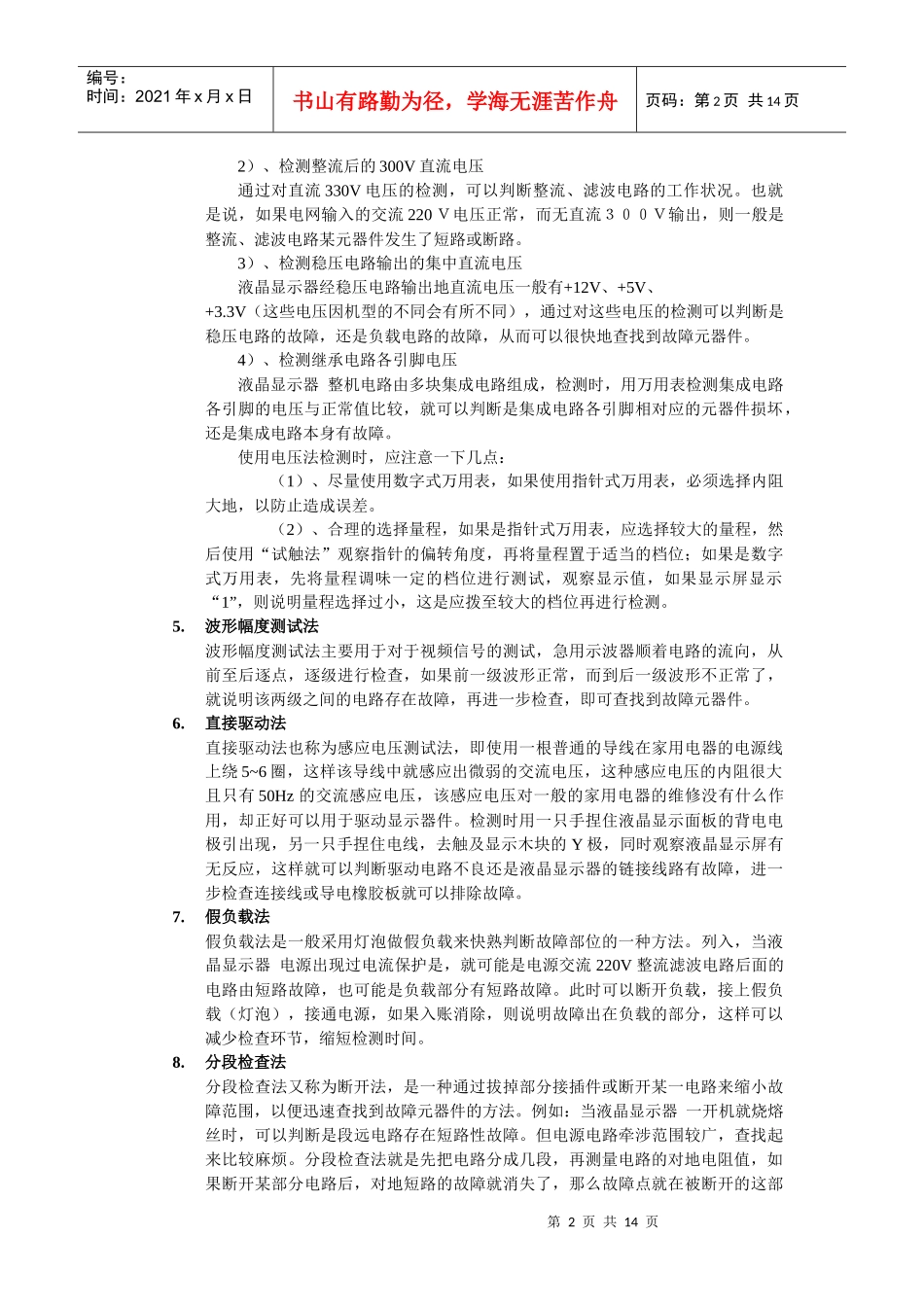

液晶显示器维修20问_第2页
2/14

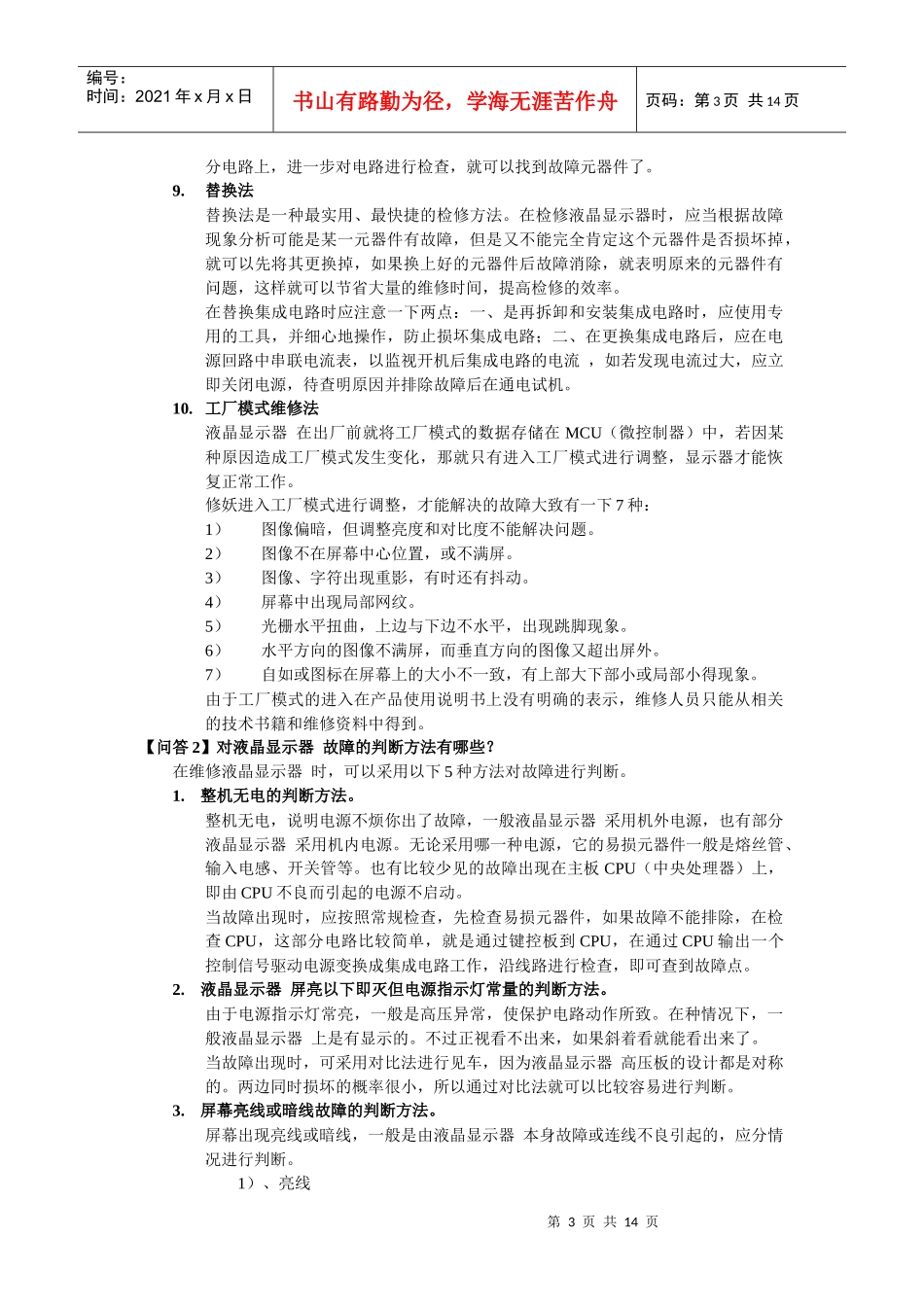

液晶显示器维修20问_第3页
3/14
第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页第一章液晶显示器维修良方【问答1】检测液晶显示器的方法有哪些?:检测液晶显示器的方法有很多,常用的检测方法有以下10种:1.目测法目测法又称观察法,就是检修人员通过自己的眼睛或凭借放大镜对故障液晶显示器外观及内部电路进行观察,来判断故障的一种方法。采用目测法的范围有:观察液晶显示器外部有无碰伤、划伤、损坏;机器外表是否完好;按钮、开关是否齐全;内部元器件有无缺损、松动、脱落、变形、变色;印制电路板有无打火放电痕迹;连接线有无断裂、松脱;电源熔丝管是否熔断。通过观察,可以直接发现已损坏的元器件,并可以对分析故障产生原因提供线索,以便于快熟查找到故障点。使用目测法检测时,比寻在切断液晶显示器交流电源的情况下进行,并注意防静电、防机内高压,以免发生元器件损毁和触电事故。2.电阻测量法电阻测量法,就是在不带电状态下,用万用表对液晶显示器内部电路、元器件进行检测、将实际测得的电阻值与正常值记忆比较来分析和判断故障的一种方法。1)、当怀疑某一晶体管或集成电路有故障时,可从电路上将晶体管或者集成电路曲线,用万用表电阻档测量其各个引脚之间或引脚对地正反向电阻值,就可以拍段一、改晶体管或集成电路的负载是否有故障。3.测温法测温法事先通电是液晶显示器工作,当故障出现时立即断电,采用温度计或用手试探可以不为或元器件的温度是否过高,来拍段故障的一种方法。测温法一般使用以下场合:1)、用手试探集成电路如果有烫手感,则说明工作温度过高。再进一步检测集成电路是否过载,就可以找到故障元器件。2)、用温度计检测电源变压器温度,如果超过70℃,则认为工作温度过高,进一步对变压器二次绕组进行检测,就可以找到故障点。4.电压法电压法,就是在液晶显示器通电的状态下,用万用表测量电路及元器件的直流电压或交流电压,将测得的电压值于正常值比较,来分析和判断故障的一种方法。在液晶显示器的检修中,需检测电压的元器件及部位如下:1)、测量交流220V电源用万用表交流电压档,检测电网至插座(开关),再到液晶显示器电源变压器一次电压交流220V是否正常,来判断故障出在电源插座、电源导线、还只在电源变压器上。第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页2)、检测整流后的300V直流电压通过对直流330V电压的检测,可以判断整流、滤波电路的工作状况。也就是说,如果电网输入的交流220V电压正常,而无直流300V输出,则一般是整流、滤波电路某元器件发生了短路或断路。3)、检测稳压电路输出的集中直流电压液晶显示器经稳压电路输出地直流电压一般有+12V、+5V、+3.3V(这些电压因机型的不同会有所不同),通过对这些电压的检测可以判断是稳压电路的故障,还是负载电路的故障,从而可以很快地查找到故障元器件。4)、检测继承电路各引脚电压液晶显示器整机电路由多块集成电路组成,检测时,用万用表检测集成电路各引脚的电压与正常值比较,就可以判断是集成电路各引脚相对应的元器件损坏,还是集成电路本身有故障。使用电压法检测时,应注意一下几点:(1)、尽量使用数字式万用表,如果使用指针式万用表,必须选择内阻大地,以防止造成误差。(2)、合理的选择量程,如果是指针式万用表,应选择较大的量程,然后使用“试触法”观察指针的偏转角度,再将量程置于适当的档位;如果是数字式万用表,先将量程调味一定的档位进行测试,观察显示值,如果显示屏显示“1”,则说明量程选择过小,这是应拨至较大的档位再进行检测。5.波形幅度测试法波形幅度测试法主要用于对于视频信号的测试,急用示波器顺着电路的流向,从前至后逐点,逐级进行检查,如果前一级波形正常,而到后一级波形不正常了,就说明该两级之间的电路存在故障,再进一步检查,即可查找到故障元器件。6.直接驱动法直接驱动法也称为感应电压测试法,即使用一根普通的导线在家用电器的电源线上绕5~6圈,这样该导线中就感应出微弱的交流电压,这种感应电压的内阻很大且只有50Hz的交流感应电压,该感...
