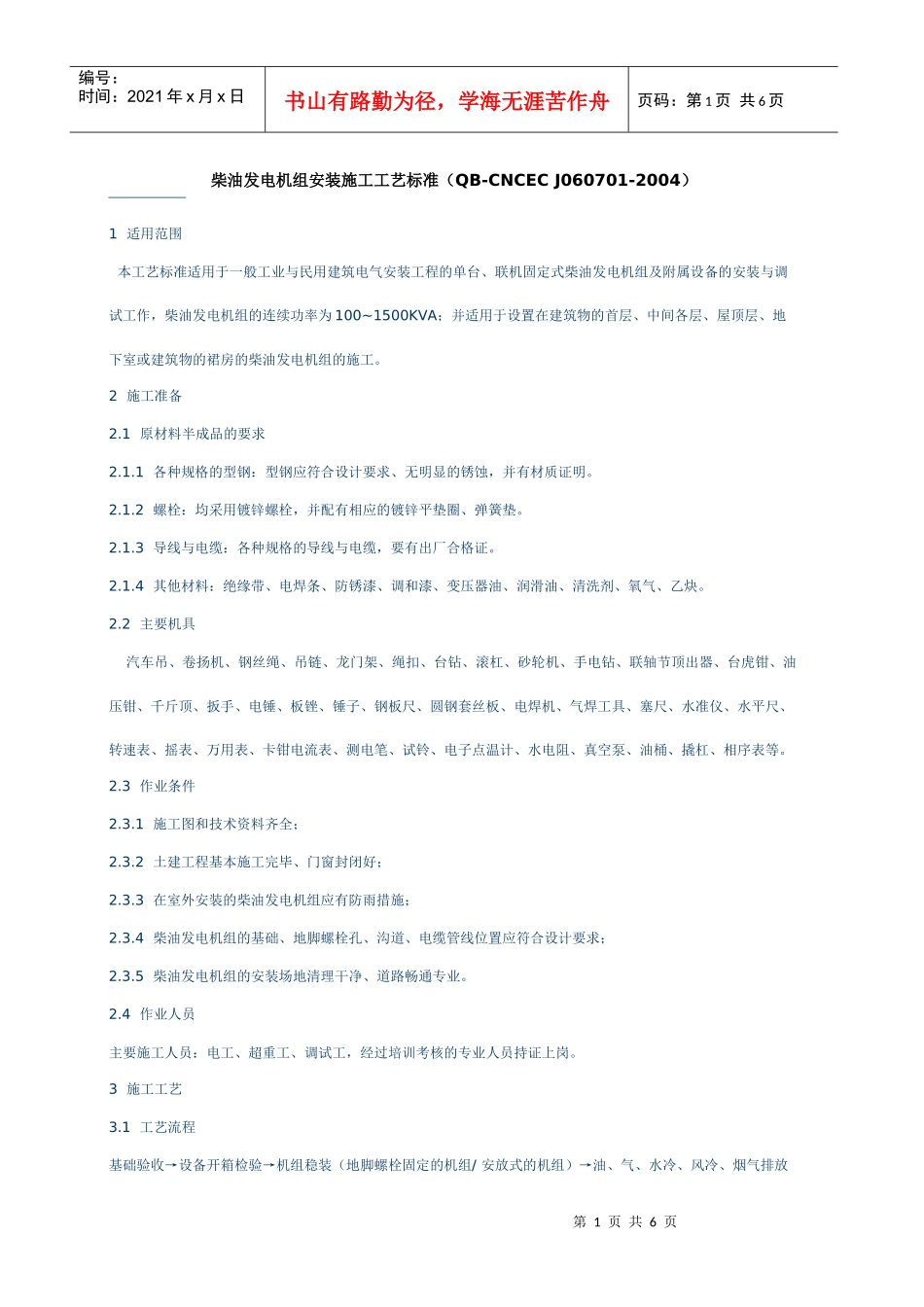

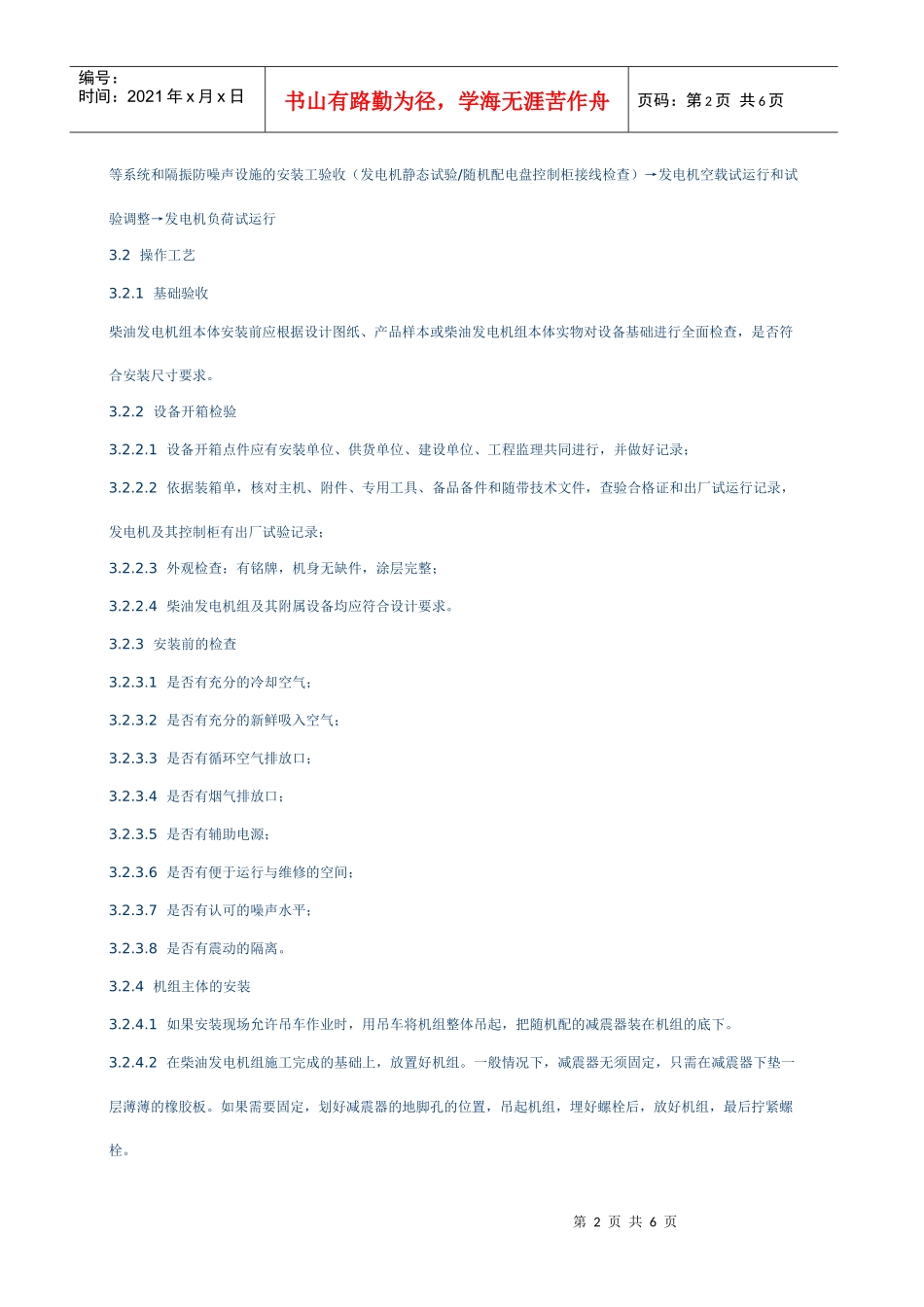

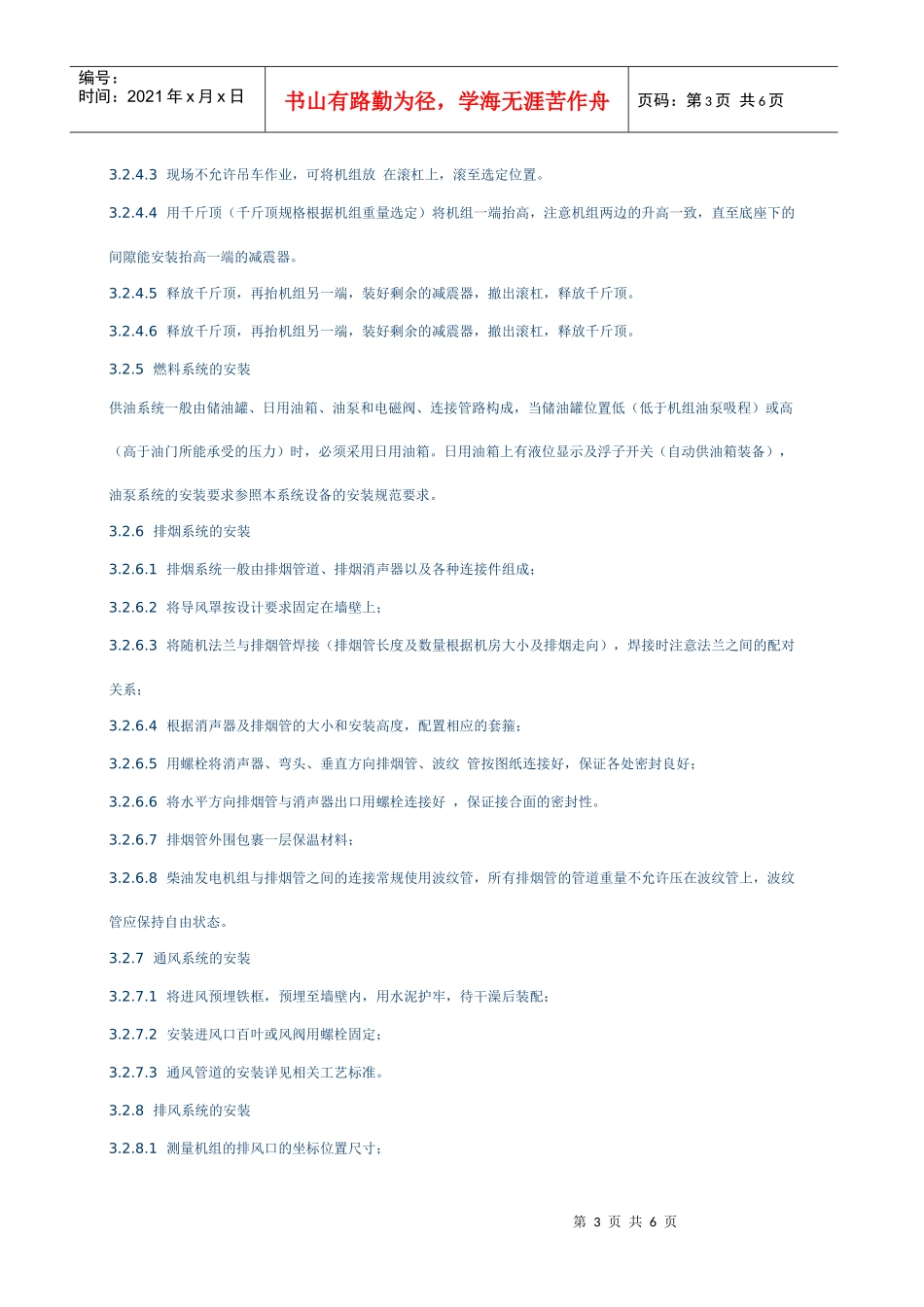

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页柴油发电机组安装施工工艺标准（QB-CNCECJ060701-2004）1适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA；并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。2施工准备2.1原材料半成品的要求2.1.1各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。2.1.2螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。2.1.3导线与电缆：各种规格的导线与电缆，要有出厂合格证。2.1.4其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。2.2主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。2.3作业条件2.3.1施工图和技术资料齐全；2.3.2土建工程基本施工完毕、门窗封闭好；2.3.3在室外安装的柴油发电机组应有防雨措施；2.3.4柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求；2.3.5柴油发电机组的安装场地清理干净、道路畅通专业。2.4作业人员主要施工人员：电工、超重工、调试工，经过培训考核的专业人员持证上岗。3施工工艺3.1工艺流程基础验收→设备开箱检验→机组稳装（地脚螺栓固定的机组/安放式的机组）→油、气、水冷、风冷、烟气排放第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页等系统和隔振防噪声设施的安装工验收（发电机静态试验/随机配电盘控制柜接线检查）→发电机空载试运行和试验调整→发电机负荷试运行3.2操作工艺3.2.1基础验收柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。3.2.2设备开箱检验3.2.2.1设备开箱点件应有安装单位、供货单位、建设单位、工程监理共同进行，并做好记录；3.2.2.2依据装箱单，核对主机、附件、专用工具、备品备件和随带技术文件，查验合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录；3.2.2.3外观检查：有铭牌，机身无缺件，涂层完整；3.2.2.4柴油发电机组及其附属设备均应符合设计要求。3.2.3安装前的检查3.2.3.1是否有充分的冷却空气；3.2.3.2是否有充分的新鲜吸入空气；3.2.3.3是否有循环空气排放口；3.2.3.4是否有烟气排放口；3.2.3.5是否有辅助电源；3.2.3.6是否有便于运行与维修的空间；3.2.3.7是否有认可的噪声水平；3.2.3.8是否有震动的隔离。3.2.4机组主体的安装3.2.4.1如果安装现场允许吊车作业时，用吊车将机组整体吊起，把随机配的减震器装在机组的底下。3.2.4.2在柴油发电机组施工完成的基础上，放置好机组。一般情况下，减震器无须固定，只需在减震器下垫一层薄薄的橡胶板。如果需要固定，划好减震器的地脚孔的位置，吊起机组，埋好螺栓后，放好机组，最后拧紧螺栓。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3.2.4.3现场不允许吊车作业，可将机组放在滚杠上，滚至选定位置。3.2.4.4用千斤顶（千斤顶规格根据机组重量选定）将机组一端抬高，注意机组两边的升高一致，直至底座下的间隙能安装抬高一端的减震器。3.2.4.5释放千斤顶，再抬机组另一端，装好剩余的减震器，撤出滚杠，释放千斤顶。3.2.4.6释放千斤顶，再抬机组另一端，装好剩余的减震器，撤出滚杠，释放千斤顶。3.2.5燃料系统的安装供油系统一般由储油罐、日用油箱、油泵和电磁阀、连接管路构成，当储油罐位置低（低于机组油泵吸程）或高（高于油门所能承受的压力）时，必须采用日用油箱。日用油箱上有液位显示及浮子开关（自动供油箱装备），油泵系统的安装要求参照本系统设备的安装规范要求。3.2....
