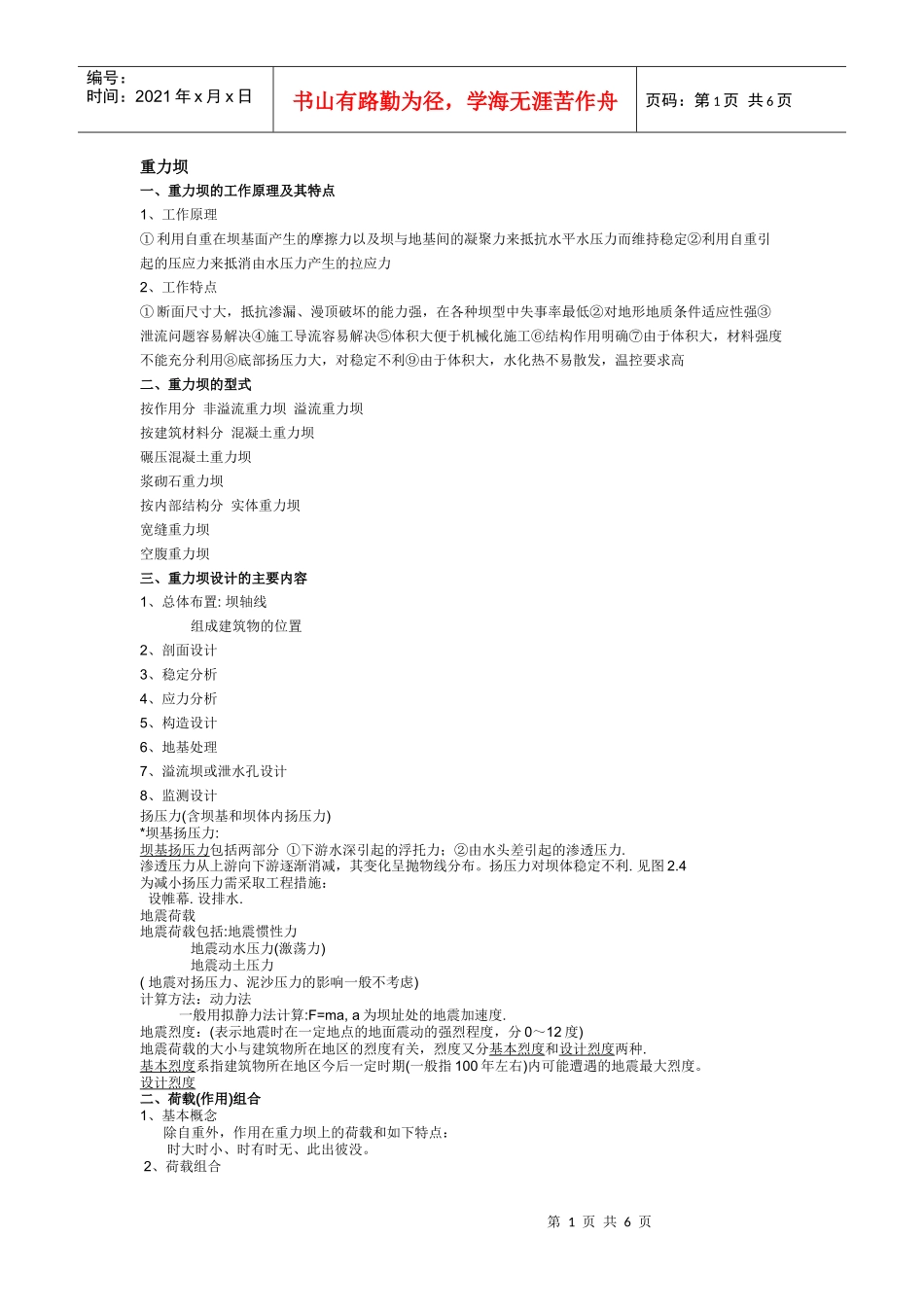

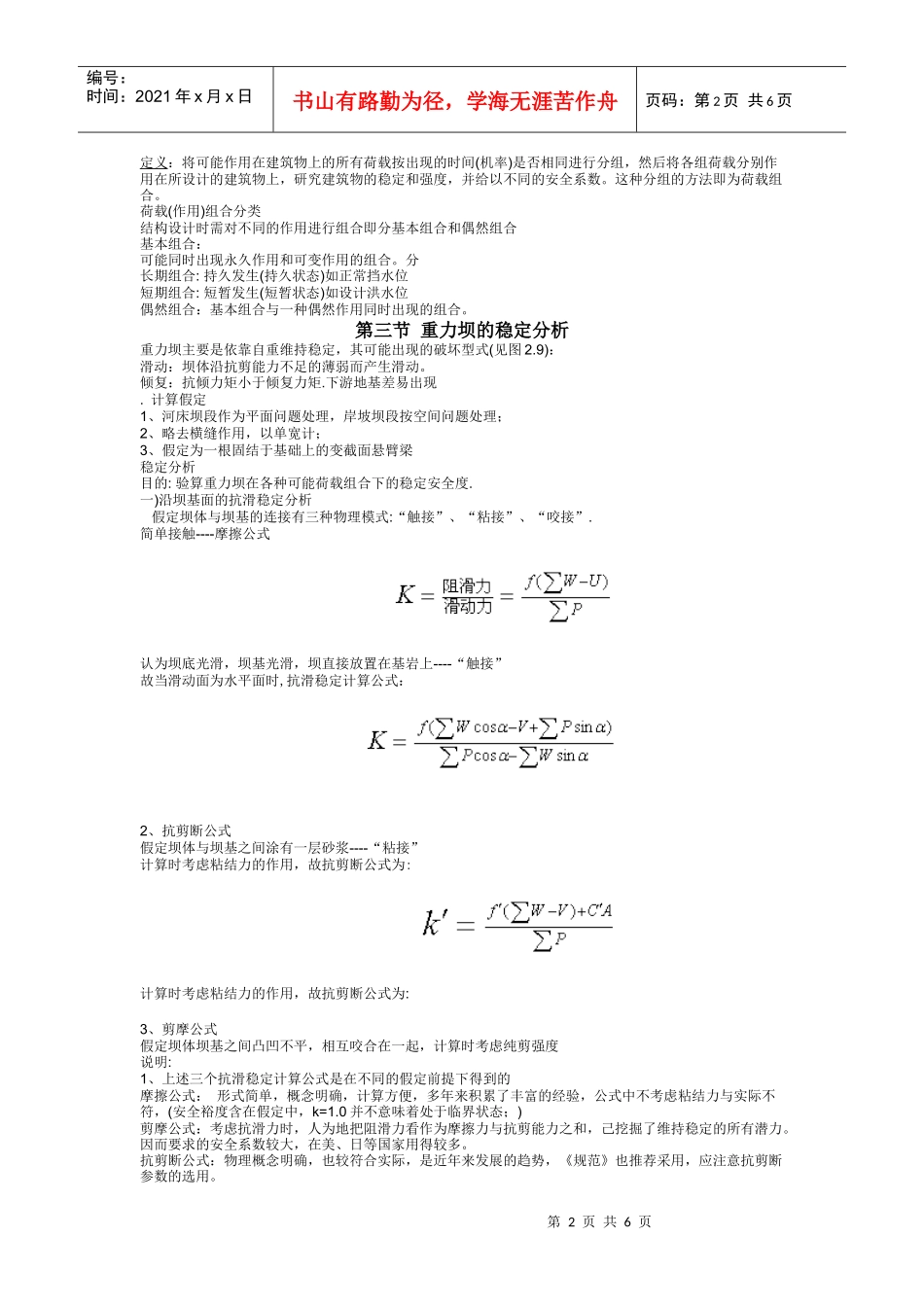

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页重力坝一、重力坝的工作原理及其特点1、工作原理①利用自重在坝基面产生的摩擦力以及坝与地基间的凝聚力来抵抗水平水压力而维持稳定②利用自重引起的压应力来抵消由水压力产生的拉应力2、工作特点①断面尺寸大，抵抗渗漏、漫顶破坏的能力强，在各种坝型中失事率最低②对地形地质条件适应性强③泄流问题容易解决④施工导流容易解决⑤体积大便于机械化施工⑥结构作用明确⑦由于体积大，材料强度不能充分利用⑧底部扬压力大，对稳定不利⑨由于体积大，水化热不易散发，温控要求高二、重力坝的型式按作用分非溢流重力坝溢流重力坝按建筑材料分混凝土重力坝碾压混凝土重力坝浆砌石重力坝按内部结构分实体重力坝宽缝重力坝空腹重力坝三、重力坝设计的主要内容1、总体布置:坝轴线组成建筑物的位置2、剖面设计3、稳定分析4、应力分析5、构造设计6、地基处理7、溢流坝或泄水孔设计8、监测设计扬压力(含坝基和坝体内扬压力)*坝基扬压力:坝基扬压力包括两部分①下游水深引起的浮托力；②由水头差引起的渗透压力.渗透压力从上游向下游逐渐消减，其变化呈抛物线分布。扬压力对坝体稳定不利.见图2.4为减小扬压力需采取工程措施：设帷幕.设排水.地震荷载地震荷载包括:地震惯性力地震动水压力(激荡力)地震动土压力(地震对扬压力、泥沙压力的影响一般不考虑)计算方法：动力法一般用拟静力法计算:F=ma,a为坝址处的地震加速度.地震烈度：(表示地震时在一定地点的地面震动的强烈程度，分0～12度)地震荷载的大小与建筑物所在地区的烈度有关，烈度又分基本烈度和设计烈度两种.基本烈度系指建筑物所在地区今后一定时期(一般指100年左右)内可能遭遇的地震最大烈度。设计烈度二、荷载(作用)组合1、基本概念除自重外，作用在重力坝上的荷载和如下特点：时大时小、时有时无、此出彼没。2、荷载组合第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页定义：将可能作用在建筑物上的所有荷载按出现的时间(机率)是否相同进行分组，然后将各组荷载分别作用在所设计的建筑物上，研究建筑物的稳定和强度，并给以不同的安全系数。这种分组的方法即为荷载组合。荷载(作用)组合分类结构设计时需对不同的作用进行组合即分基本组合和偶然组合基本组合：可能同时出现永久作用和可变作用的组合。分长期组合:持久发生(持久状态)如正常挡水位短期组合:短暂发生(短暂状态)如设计洪水位偶然组合：基本组合与一种偶然作用同时出现的组合。第三节重力坝的稳定分析重力坝主要是依靠自重维持稳定，其可能出现的破坏型式(见图2.9)：滑动：坝体沿抗剪能力不足的薄弱而产生滑动。倾复：抗倾力矩小于倾复力矩.下游地基差易出现.计算假定1、河床坝段作为平面问题处理，岸坡坝段按空间问题处理；2、略去横缝作用，以单宽计；3、假定为一根固结于基础上的变截面悬臂梁稳定分析目的:验算重力坝在各种可能荷载组合下的稳定安全度.一)沿坝基面的抗滑稳定分析假定坝体与坝基的连接有三种物理模式:“触接”、“粘接”、“咬接”.简单接触----摩擦公式认为坝底光滑，坝基光滑，坝直接放置在基岩上----“触接”故当滑动面为水平面时,抗滑稳定计算公式：2、抗剪断公式假定坝体与坝基之间涂有一层砂浆----“粘接”计算时考虑粘结力的作用，故抗剪断公式为:计算时考虑粘结力的作用，故抗剪断公式为:3、剪摩公式假定坝体坝基之间凸凹不平，相互咬合在一起，计算时考虑纯剪强度说明:1、上述三个抗滑稳定计算公式是在不同的假定前提下得到的摩擦公式：形式简单，概念明确，计算方便，多年来积累了丰富的经验，公式中不考虑粘结力与实际不符，(安全裕度含在假定中，k=1.0并不意味着处于临界状态；)剪摩公式：考虑抗滑力时，人为地把阻滑力看作为摩擦力与抗剪能力之和，己挖掘了维持稳定的所有潜力。因而要求的安全系数较大，在美、日等国家用得较多。抗剪断公式：物理概念明确，也较符合实际，是近年来发展的趋势，《规范》也推荐采用，应注意抗剪断参数的选用。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径...
