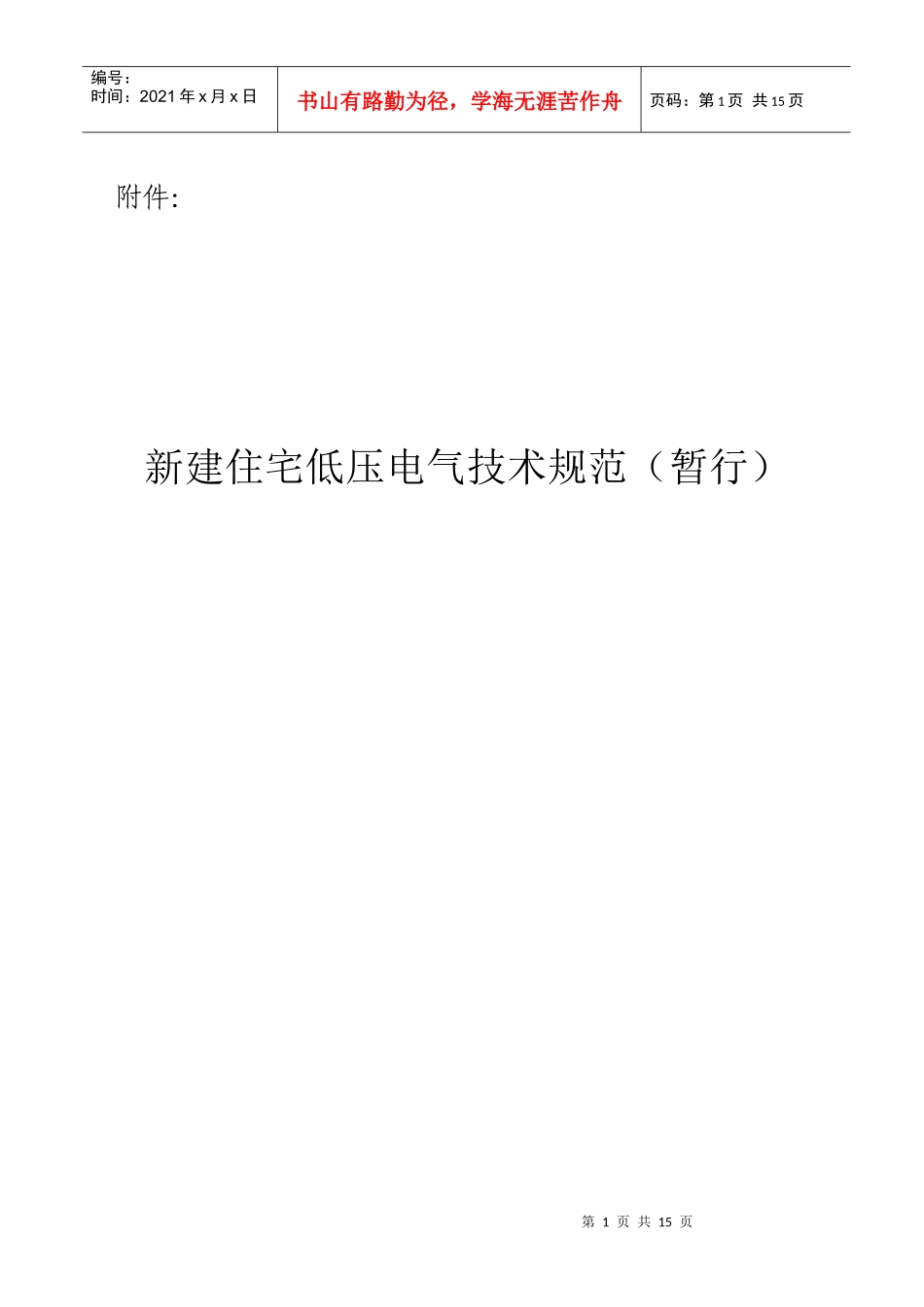

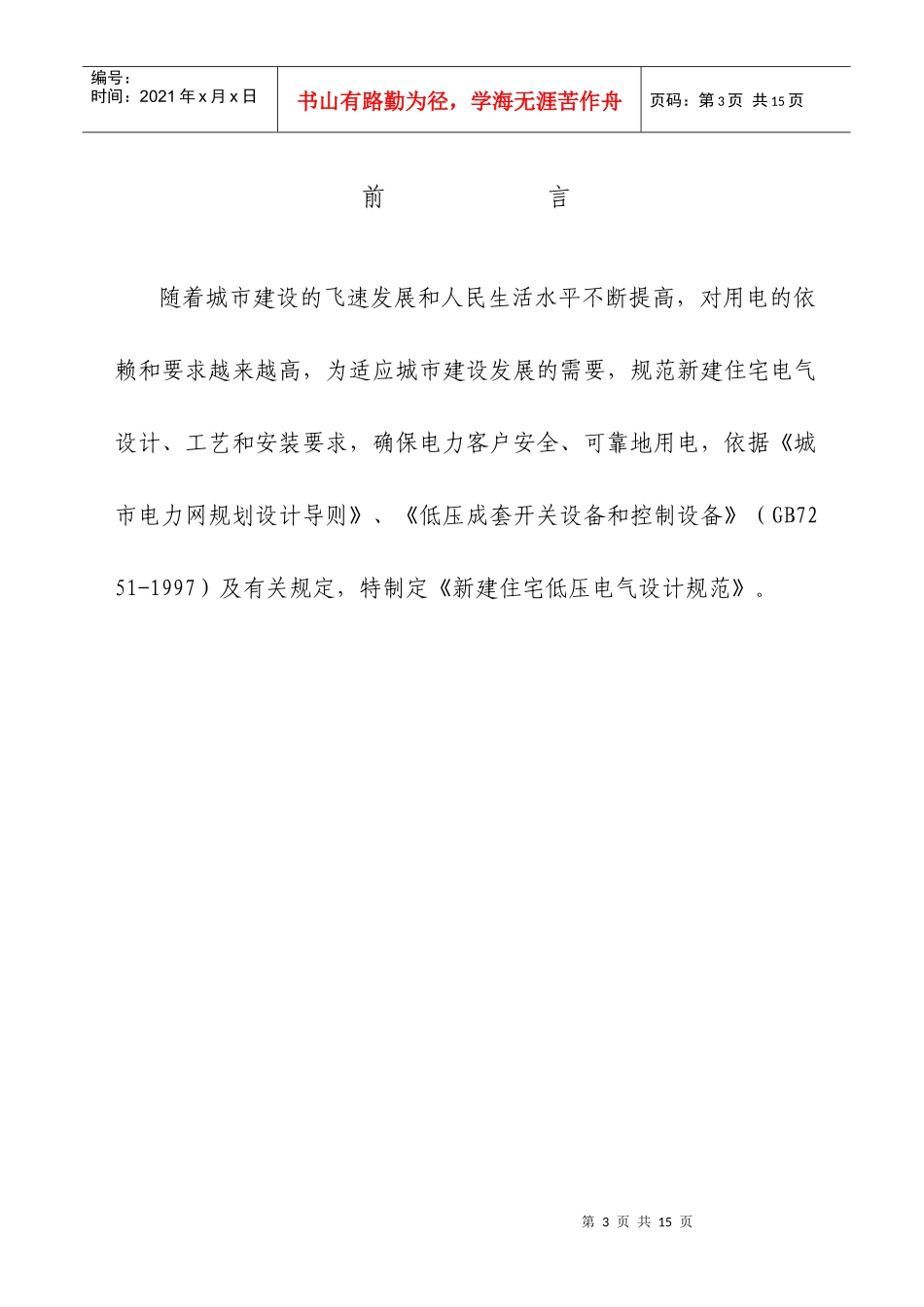

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页附件：新建住宅低压电气技术规范（暂行）第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页烟台供电公司二○○八年五月第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页前言随着城市建设的飞速发展和人民生活水平不断提高，对用电的依赖和要求越来越高，为适应城市建设发展的需要，规范新建住宅电气设计、工艺和安装要求，确保电力客户安全、可靠地用电，依据《城市电力网规划设计导则》、《低压成套开关设备和控制设备》（GB7251-1997）及有关规定，特制定《新建住宅低压电气设计规范》。第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页新建住宅低压电气技术规范1范围本规范规定了新建住宅低压系统电气管理的内容及技术要求。本标准适用于烟台市新建住宅低压电气的管理。2引用标准下列规范所包含的条文,通过在本规范中引用而构成本规范的条文。本规范发布时，所示版本均为有效。所有规范都会被修订，使用本规范的各方应探讨使用下列准最新版本的可能性。《城市电力网规划设计导则》第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页GB7251-1997《低压成套开关设备和控制设备》GB50045-95《高层民用建筑设计防火规范》3电气技术要求3.1低压配电线路低压配电线路应采用铜质电缆。三相四线电缆，零线截面应与火线截面相同。三相四线的线路末端，零线应重复接地。应采用沟槽排管（含桥架）敷设，不得采用架空或直埋敷设方式。3.2单元进线3.2.1多层住宅3.2.1.1单元进线应采用单相电缆，每个单元在低压配电分支箱应有独立空气开关，开关容量不低于400A。进线电缆零线应重复接地。导线截面不小于70平方毫米。3.2.2高层住宅（含8层及以上小高层）：3.2.2.1进线采用三相电缆，零线应重复接地。进线开关容量与电缆截面根据实际负荷设计。第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页3.2.2.2消防用电设备应采用专用的供电回路（电源直接由配电室接入），不得与其它负荷混接。其它应符合《高层民用建筑设计防火规范》（GB50045-95）。3.2.2.3高层住宅中的电梯等其它用电设计，严格按国家现行标准、规范执行。3.2.3别墅等大面积住宅按实际负荷设计。3.3其它非居民用电3.3.1路灯等公用照明非居民用电原则应采用自备、专用变压器供电。3.3.2网点等非居民用电，应从配电室或低压电缆分支箱单独出线，不得与居民共用一路电源。负荷分配应保持三相平衡，并应符合相关规范要求。3.4保护线3.4.1网点房、各单元间的保护线（PE）不能串接，应分别接地，接地电阻应符合规范要求。严禁中性线（N）与保护线（PE）混接，不得利用中性线（N）代替保护线（PE）。建筑物内火线（L）、中性线第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页（N）、保护线（PE）外皮，应使用规定的不同颜色加以区分。3.5单元电能计量箱进线与出线3.5.1居民户用电负荷按每户不低于4千瓦设计（特大户型可根据实际面积确定）。3.5.2居民户电源进线按不低于10平方毫米铜线设计。3.5.3居民用电应采用“一户一表”计量方式，每单元设公用电能表一只。3.5.4居民表后出线开关应装设过流保护开关，开关必须选用经中国电工产品认证委员会认可的产品，严禁安装使用不合格产品。3.5.5单元电能计量箱为两个及以上的，应设母线插接箱。母线插接箱至电能计量箱采用铜质导线连接，导线截面不低于35平方毫米，具体截面应根据实际容量配置。3.5.6金属外壳电能计量箱、母线插接箱均应单独、可靠接地，接地线应用专用螺丝压接，严禁缠绕。3.5.7居民独立储藏室用电由各户电能表表后接线端子（或表后开第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页关）接用，车库用电原则采用单独计量。4电能计量箱基本规...
