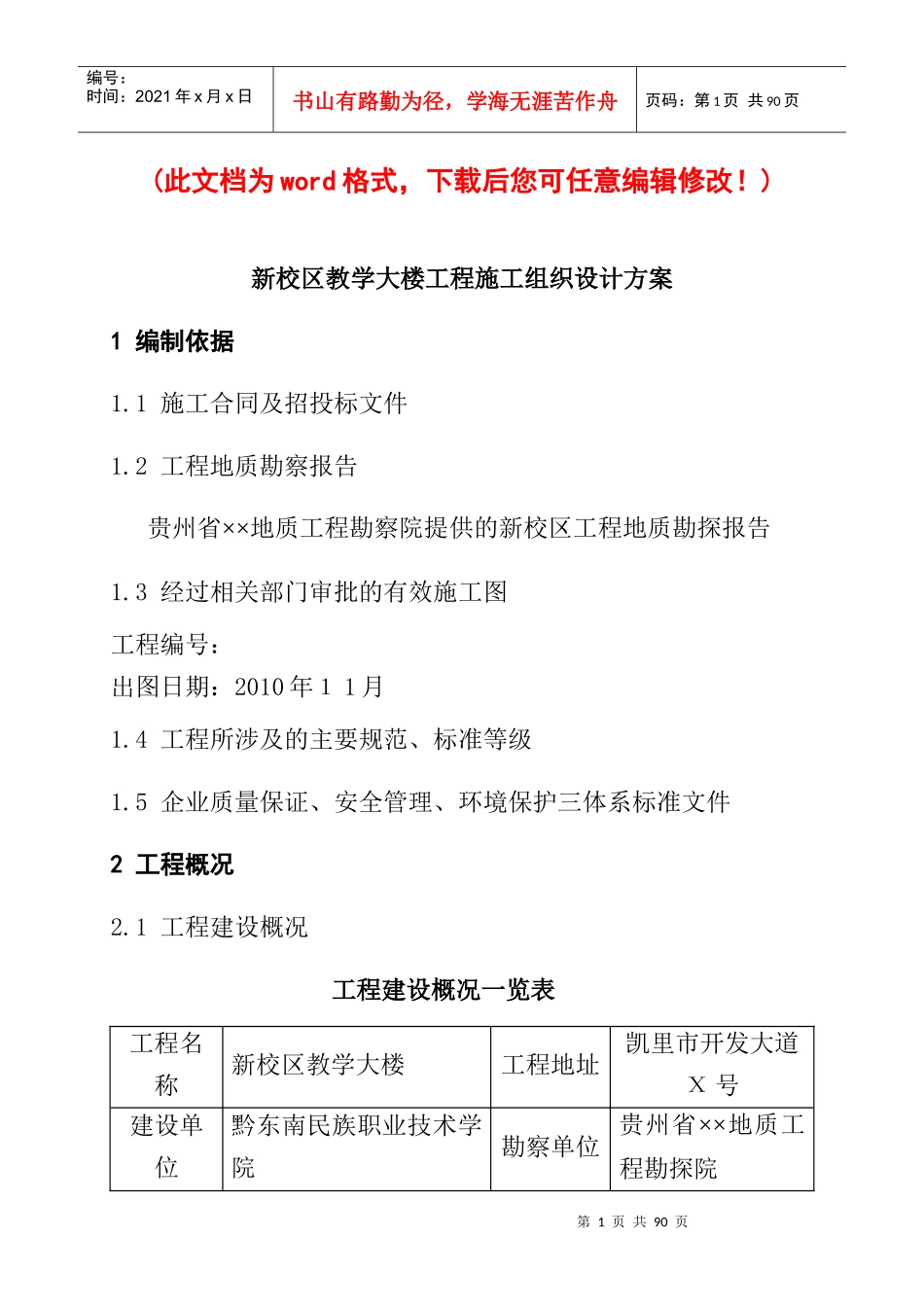

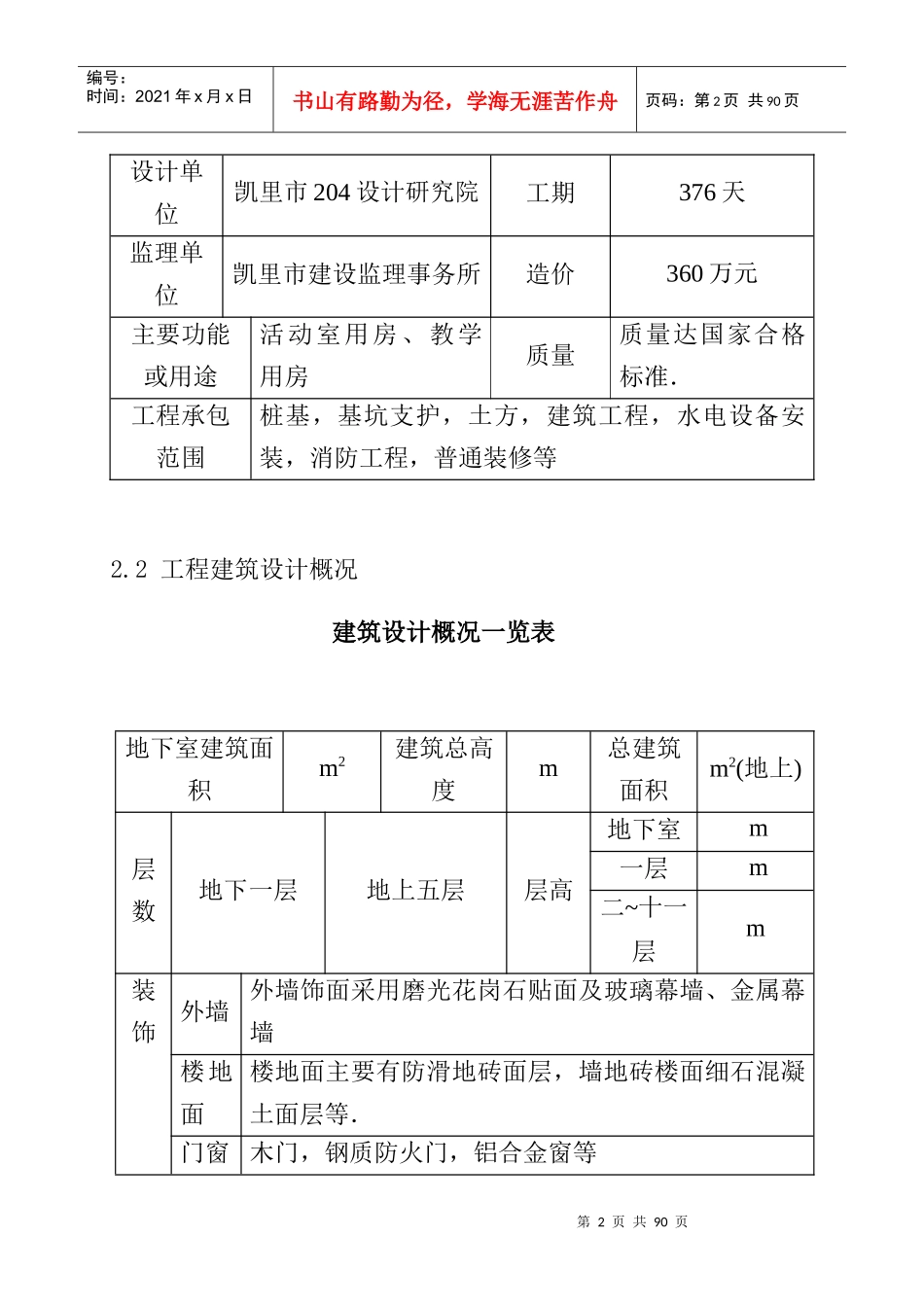

第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共90页(此文档为word格式，下载后您可任意编辑修改！)新校区教学大楼工程施工组织设计方案1编制依据1.1施工合同及招投标文件1.2工程地质勘察报告贵州省××地质工程勘察院提供的新校区工程地质勘探报告1.3经过相关部门审批的有效施工图工程编号：出图日期：2010年１1月1.4工程所涉及的主要规范、标准等级1.5企业质量保证、安全管理、环境保护三体系标准文件2工程概况2.1工程建设概况工程建设概况一览表工程名称新校区教学大楼工程地址凯里市开发大道Χ号建设单位黔东南民族职业技术学院勘察单位贵州省××地质工程勘探院第2页共90页第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共90页设计单位凯里市204设计研究院工期376天监理单位凯里市建设监理事务所造价360万元主要功能或用途活动室用房、教学用房质量质量达国家合格标准．工程承包范围桩基，基坑支护，土方，建筑工程，水电设备安装，消防工程，普通装修等2.2工程建筑设计概况建筑设计概况一览表地下室建筑面积m2建筑总高度m总建筑面积m2(地上)层数地下一层地上五层层高地下室m一层m二~十一层m装饰外墙外墙饰面采用磨光花岗石贴面及玻璃幕墙、金属幕墙楼地面楼地面主要有防滑地砖面层，墙地砖楼面细石混凝土面层等．门窗木门，钢质防火门，铝合金窗等第3页共90页第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页内墙内墙为水泥砂浆面层，部分大理石、彩釉砖墙面及隔音墙面天棚中级抹灰面罩白色水泥漆二度，局部轻钢龙骨硅酸钙（石膏，穿孔铝板）板材楼梯楼梯栏杆扶手详98J04、－26防水地下室外墙水泥基防水卷材＋防水涂料一布四涂地下室底板水泥基防水卷材＋防水涂料一布四涂屋面高聚物改性沥青防水卷材，保温层：25厚挤塑保温隔热板卫生间1.5mm厚防水涂料2.3工程结构设计概况结构设计概况一览表地基基础类型：钻孔灌注桩支盘桩桩顶标高：-4.8m,-5.8m持力层进入卵石层≥1000mm桩径φ700桩身砼强度等级：C30（支盘根数：97根桩长18.5m单桩竖向极限承载力5100KN，4250K第4页共90页第3页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共90页桩）C25（普通桩）N，1200KN；主体结构形式框架－剪力墙结构主要结构尺寸地下室顶板梁：400×800、500×800不等地下室顶板厚度：180上部板厚度：350柱：1000×1800、1000×1000、700×500、800×800、500×500等剪力墙：350、300不等抗震设防烈度：七度抗震等级2级（框架）、2级（剪力墙）混凝土强度等级及抗渗要求地下室底板梁、承台、顶板C35，外墙C40密实性砼，抗渗等级为0.8MPa上部结构梁板1～8层C359～11层C30柱、剪力墙－1～2层C402～9层C359～11层C30地下室垫层厚度为100mm的C15素混凝土其它需要说明事项：1．基坑支护采用SWM工法加预应力钢管内支撑，H型钢桩长15m对顶撑采用φ609×12钢管，水平角撑、八字撑、腰梁采用400×400H型钢。第5页共90页第4页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共90页2．本工程在建筑的上部结构与下部结构之间设置隔震层以隔离地震能量的传递，隔离层采用隔震橡胶支座。3．结构采用无梁楼盖体系，现浇空心楼板采用GBF薄壁管。2.4自然条件2.4.1气象条件本地区为亚热带湿润季风气候，常年高温多雨。年平均总降雨量mm，月最大降雨量为mm，年极端最高气温为0C，最热月份平均气温为0C，年极端最低气温为0C，平均风速ms，常年与夏季主导风皆为风。2.4.2工程地质及水文条件场地土质自上而下依次为：（1）杂填土层，厚约为1.8－2.3m；（2）粉质粘土层，厚约为0.6－1.0m；（3）淤泥层，厚约为12.0－13.0m；（4）粉质粘土层，厚约为1.1－3.5m；本工程地下水主要为上层滞水，受地表水和季节降水控制。2.4.3地形条件工程场地位于凯里市开发大道路××号，拟建筑物所处地段第6页共90页第5页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共90页现为空地，地形较为宽阔。地下室土方开挖后堆土应及时清理。2.4.4周边...
