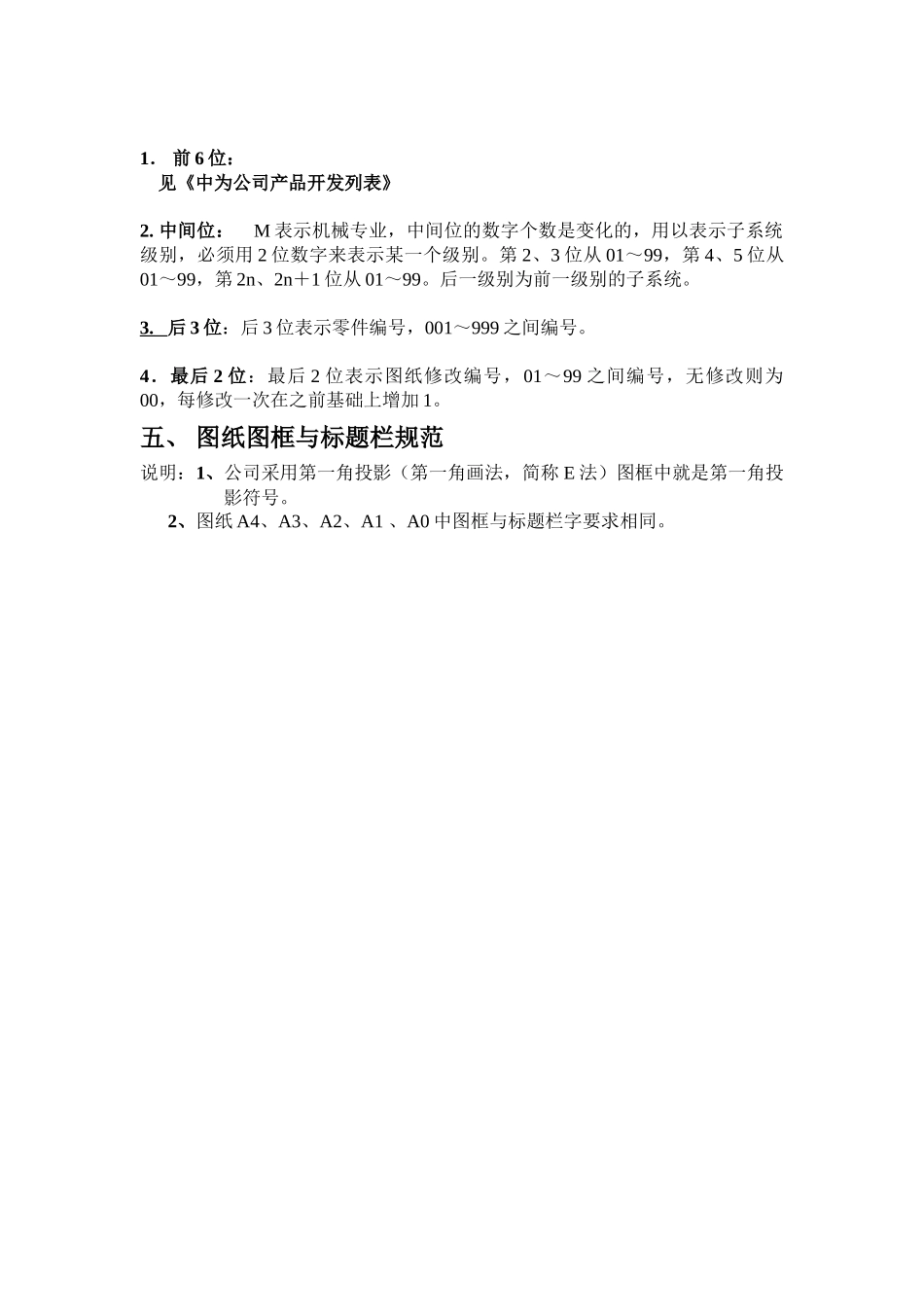

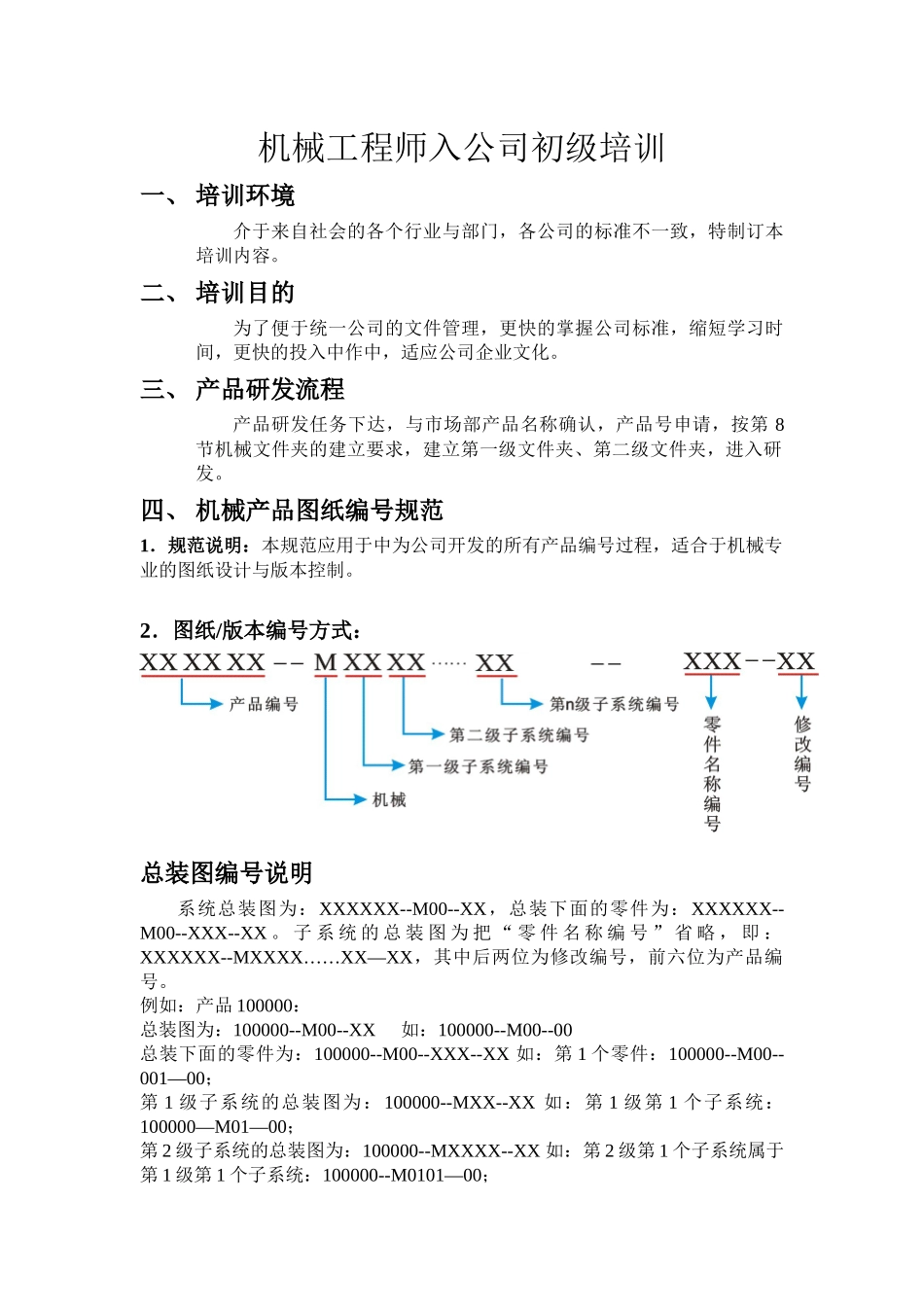

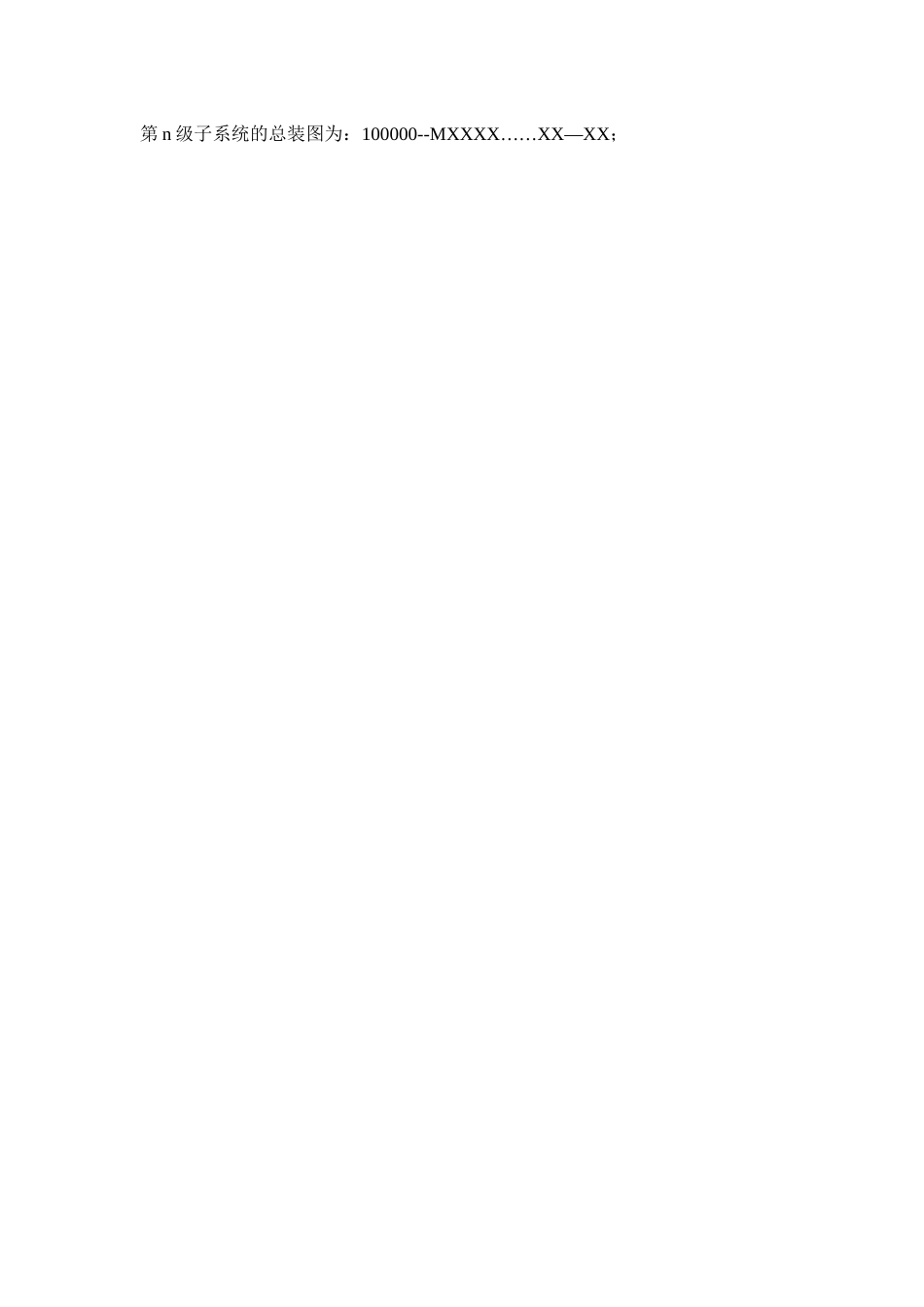

机械工程师入公司初级培训一、培训环境介于来自社会的各个行业与部门，各公司的标准不一致，特制订本培训内容。二、培训目的为了便于统一公司的文件管理，更快的掌握公司标准，缩短学习时间，更快的投入中作中，适应公司企业文化。三、产品研发流程产品研发任务下达，与市场部产品名称确认，产品号申请，按第8节机械文件夹的建立要求，建立第一级文件夹、第二级文件夹，进入研发。四、机械产品图纸编号规范1．规范说明：本规范应用于中为公司开发的所有产品编号过程，适合于机械专业的图纸设计与版本控制。2．图纸/版本编号方式：总装图编号说明系统总装图为：XXXXXX--M00--XX，总装下面的零件为：XXXXXX--M00--XXX--XX。子系统的总装图为把“零件名称编号”省略，即：XXXXXX--MXXXX……XX—XX，其中后两位为修改编号，前六位为产品编号。例如：产品100000：总装图为：100000--M00--XX如：100000--M00--00总装下面的零件为：100000--M00--XXX--XX如：第1个零件：100000--M00--001—00；第1级子系统的总装图为：100000--MXX--XX如：第1级第1个子系统：100000—M01—00；第2级子系统的总装图为：100000--MXXXX--XX如：第2级第1个子系统属于第1级第1个子系统：100000--M0101—00；第n级子系统的总装图为：100000--MXXXX……XX—XX；1．前6位：见《中为公司产品开发列表》2.中间位：M表示机械专业，中间位的数字个数是变化的，用以表示子系统级别，必须用2位数字来表示某一个级别。第2、3位从01～99，第4、5位从01～99，第2n、2n＋1位从01～99。后一级别为前一级别的子系统。3.后3位：后3位表示零件编号，001～999之间编号。4．最后2位：最后2位表示图纸修改编号，01～99之间编号，无修改则为00，每修改一次在之前基础上增加1。五、图纸图框与标题栏规范说明：1、公司采用第一角投影（第一角画法，简称E法）图框中就是第一角投影符号。2、图纸A4、A3、A2、A1、A0中图框与标题栏字要求相同。字体：CenturyGothic，字高：2.5mm字体：CenturyGothic，字高：3.5mm字体：CenturyGothic，字高：5mm字体：CenturyGothic，字高：5mm六、二维图纸中尺寸标注与注解及其线形的要求1.尺寸设置2.注解设置3.线形设置说明：以上两种线型用粗（2）外其他的线型都为细线4.尺寸设置、注解设置、线形设置、设置后请点击确定即可出图，每张图纸出图前都应设置这几个参数。七、图纸中公差标注1、轴公差设置2、孔公差设置3、其他公差设置4、公差字体设置第17页共19页产品名称产品代号可变更的二维图纸如：SolidWorks、CAD、Pro/E打印成PDF格式的二维图纸打印成PDF格式的二维图纸产品机械BOM格式如下编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共19页八、机械文件夹的建立1、第一级文件夹2、第二级文件夹二维图纸的命名规范：二维图纸命名是零件代号+零件名称，两者之间用1空格号隔开，例如下：其中二维PDF的图纸是SolidWorks、CAD、Pro/E等软件PDF打印机打印而成第18页共19页第17页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共19页九、采购申请1、标准件采购申请：制作采购申请单，相关人员审核，批准，由专人提交采购部门。2、加工件采购申请：制作采购申请单并附二维图纸（打印或电子文档），相关人员审核，批准，由专人提交采购部门，提交采购申请单前二维图纸要有专业人员审核，部门经理批准，有受控公章，否者不得外发。3、采购申请单格式如下：第19页共19页第18页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共19页
