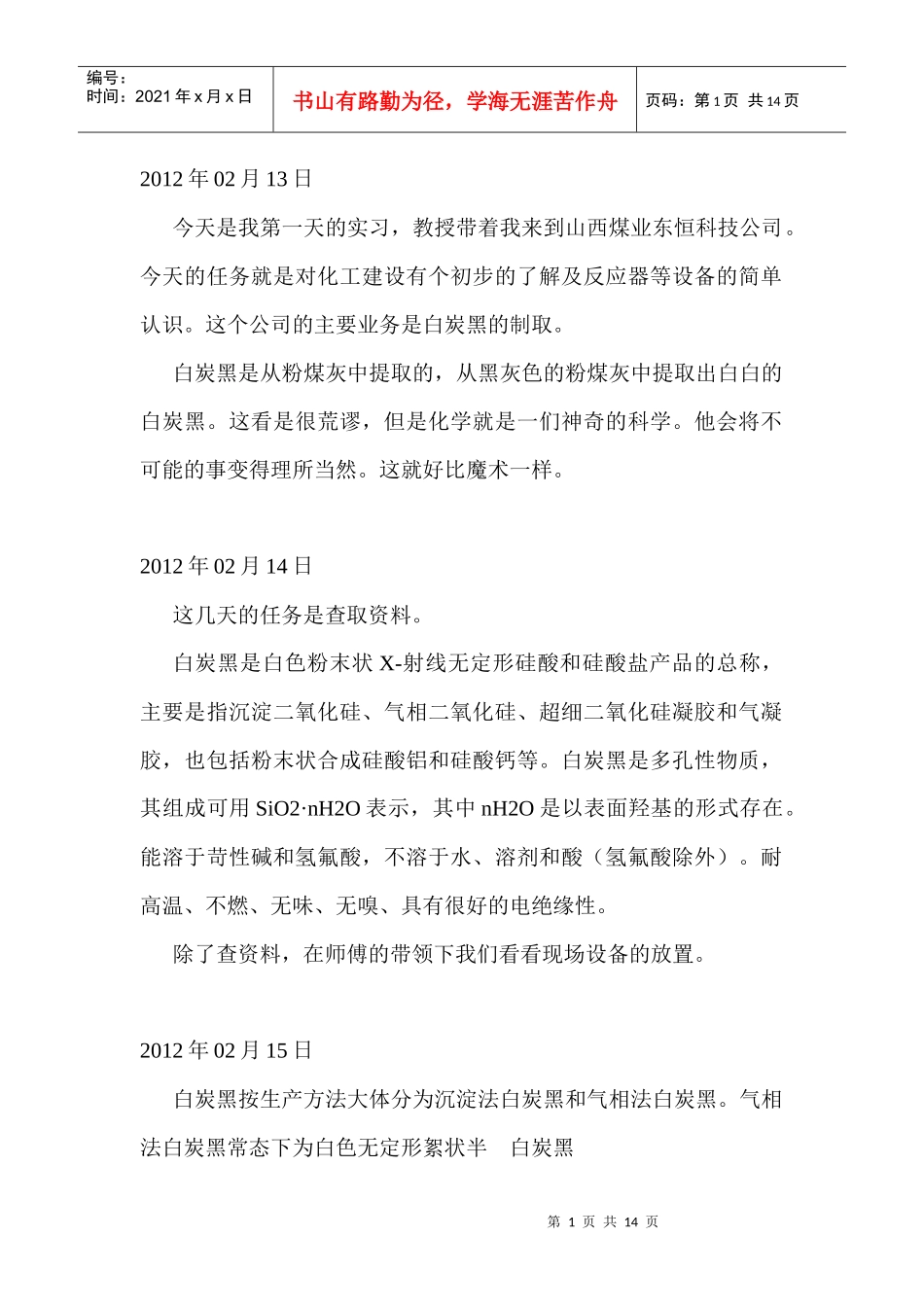

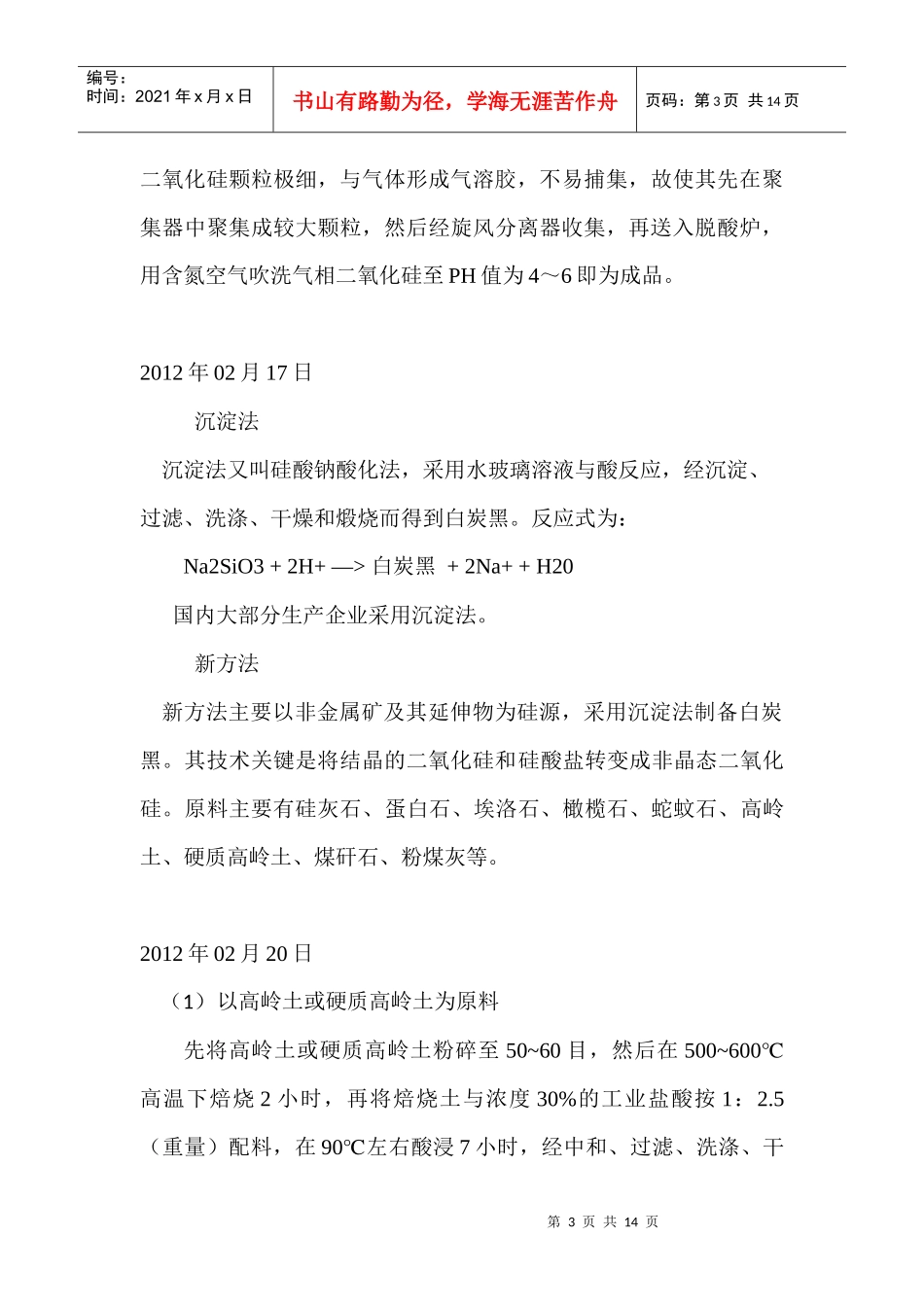

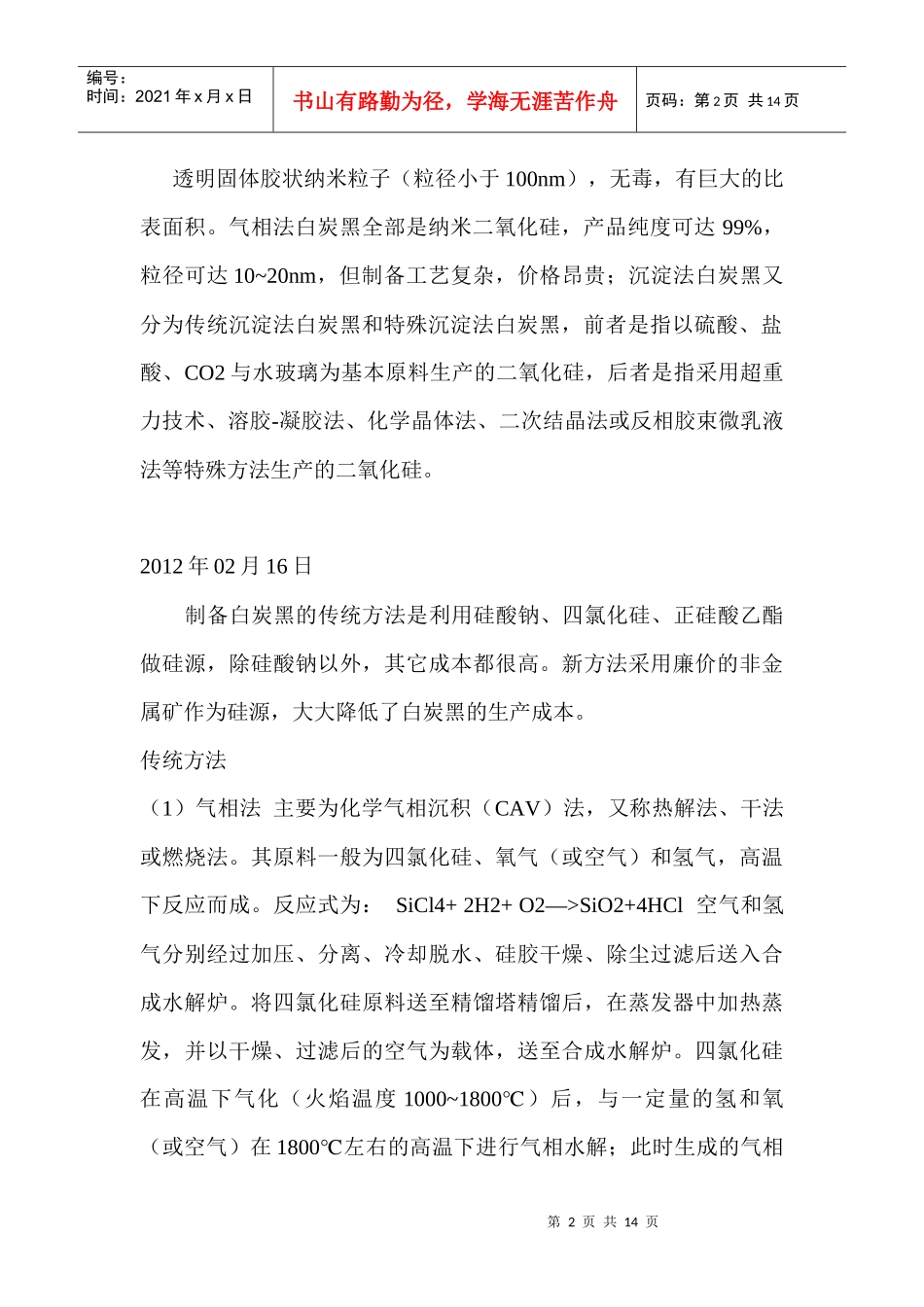

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页2012年02月13日今天是我第一天的实习，教授带着我来到山西煤业东恒科技公司。今天的任务就是对化工建设有个初步的了解及反应器等设备的简单认识。这个公司的主要业务是白炭黑的制取。白炭黑是从粉煤灰中提取的，从黑灰色的粉煤灰中提取出白白的白炭黑。这看是很荒谬，但是化学就是一们神奇的科学。他会将不可能的事变得理所当然。这就好比魔术一样。2012年02月14日这几天的任务是查取资料。白炭黑是白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅、超细二氧化硅凝胶和气凝胶，也包括粉末状合成硅酸铝和硅酸钙等。白炭黑是多孔性物质，其组成可用SiO2·nH2O表示，其中nH2O是以表面羟基的形式存在。能溶于苛性碱和氢氟酸，不溶于水、溶剂和酸（氢氟酸除外）。耐高温、不燃、无味、无嗅、具有很好的电绝缘性。除了查资料，在师傅的带领下我们看看现场设备的放置。2012年02月15日白炭黑按生产方法大体分为沉淀法白炭黑和气相法白炭黑。气相法白炭黑常态下为白色无定形絮状半白炭黑第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页透明固体胶状纳米粒子（粒径小于100nm），无毒，有巨大的比表面积。气相法白炭黑全部是纳米二氧化硅，产品纯度可达99%，粒径可达10~20nm，但制备工艺复杂，价格昂贵；沉淀法白炭黑又分为传统沉淀法白炭黑和特殊沉淀法白炭黑，前者是指以硫酸、盐酸、CO2与水玻璃为基本原料生产的二氧化硅，后者是指采用超重力技术、溶胶-凝胶法、化学晶体法、二次结晶法或反相胶束微乳液法等特殊方法生产的二氧化硅。2012年02月16日制备白炭黑的传统方法是利用硅酸钠、四氯化硅、正硅酸乙酯做硅源，除硅酸钠以外，其它成本都很高。新方法采用廉价的非金属矿作为硅源，大大降低了白炭黑的生产成本。传统方法（1）气相法主要为化学气相沉积（CAV）法，又称热解法、干法或燃烧法。其原料一般为四氯化硅、氧气（或空气）和氢气，高温下反应而成。反应式为：SiCl4+2H2+O2—>SiO2+4HCl空气和氢气分别经过加压、分离、冷却脱水、硅胶干燥、除尘过滤后送入合成水解炉。将四氯化硅原料送至精馏塔精馏后，在蒸发器中加热蒸发，并以干燥、过滤后的空气为载体，送至合成水解炉。四氯化硅在高温下气化（火焰温度1000~1800℃）后，与一定量的氢和氧（或空气）在1800℃左右的高温下进行气相水解；此时生成的气相第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页二氧化硅颗粒极细，与气体形成气溶胶，不易捕集，故使其先在聚集器中聚集成较大颗粒，然后经旋风分离器收集，再送入脱酸炉，用含氮空气吹洗气相二氧化硅至PH值为4～6即为成品。2012年02月17日沉淀法沉淀法又叫硅酸钠酸化法，采用水玻璃溶液与酸反应，经沉淀、过滤、洗涤、干燥和煅烧而得到白炭黑。反应式为：Na2SiO3+2H+—>白炭黑+2Na++H20国内大部分生产企业采用沉淀法。新方法新方法主要以非金属矿及其延伸物为硅源，采用沉淀法制备白炭黑。其技术关键是将结晶的二氧化硅和硅酸盐转变成非晶态二氧化硅。原料主要有硅灰石、蛋白石、埃洛石、橄榄石、蛇蚊石、高岭土、硬质高岭土、煤矸石、粉煤灰等。2012年02月20日（1）以高岭土或硬质高岭土为原料先将高岭土或硬质高岭土粉碎至50~60目，然后在500~600℃高温下焙烧2小时，再将焙烧土与浓度30%的工业盐酸按1：2.5（重量）配料，在90℃左右酸浸7小时，经中和、过滤、洗涤、干第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页燥得到白炭黑，产品质量符合GB10507-89标准；同时得到高效净水剂聚合氯化铝。焙烧及酸浸反应式如下：焙烧：Al2O3·2Si02·2H20—>Al2O3·2Si02+2H20酸浸：Al2O3·2Si02+6HCl+9H20—>2AlCl3·6H20+2SiO22012年02月21日（2）以煤矸石或粉煤灰为原料先将煤矸石或粉煤灰粉碎至粒度小于120目，然后分两步：第一步生产硅酸钠：将粉碎的煤矸石或粉煤灰与纯碱按重量比1：50混合均匀，经高...
