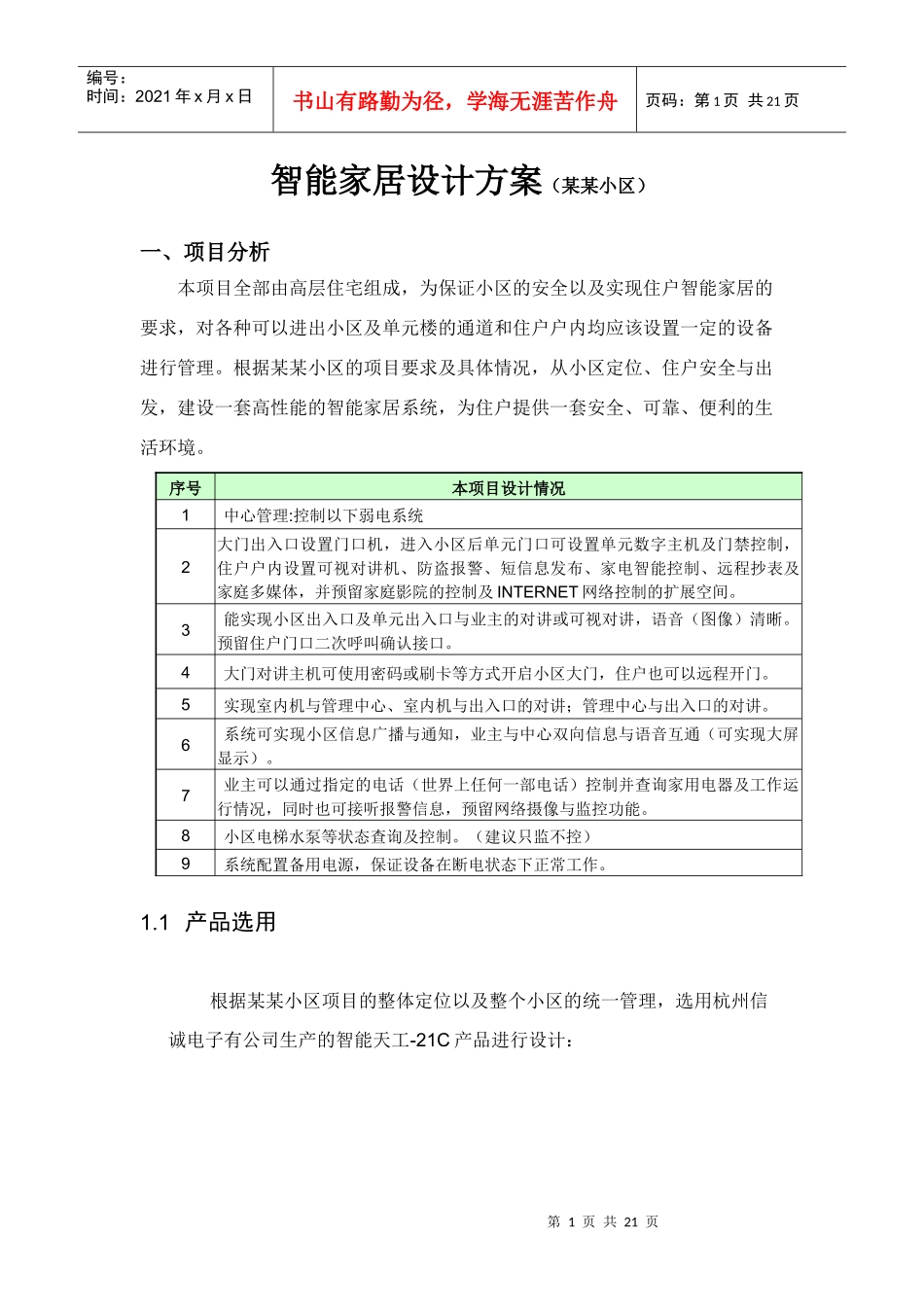

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页智能家居设计方案（某某小区）一、项目分析本项目全部由高层住宅组成，为保证小区的安全以及实现住户智能家居的要求，对各种可以进出小区及单元楼的通道和住户户内均应该设置一定的设备进行管理。根据某某小区的项目要求及具体情况，从小区定位、住户安全与出发，建设一套高性能的智能家居系统，为住户提供一套安全、可靠、便利的生活环境。序号本项目设计情况1中心管理:控制以下弱电系统2大门出入口设置门口机，进入小区后单元门口可设置单元数字主机及门禁控制，住户户内设置可视对讲机、防盗报警、短信息发布、家电智能控制、远程抄表及家庭多媒体，并预留家庭影院的控制及INTERNET网络控制的扩展空间。3能实现小区出入口及单元出入口与业主的对讲或可视对讲，语音（图像）清晰。预留住户门口二次呼叫确认接口。4大门对讲主机可使用密码或刷卡等方式开启小区大门，住户也可以远程开门。5实现室内机与管理中心、室内机与出入口的对讲；管理中心与出入口的对讲。6系统可实现小区信息广播与通知，业主与中心双向信息与语音互通（可实现大屏显示）。7业主可以通过指定的电话（世界上任何一部电话）控制并查询家用电器及工作运行情况，同时也可接听报警信息，预留网络摄像与监控功能。8小区电梯水泵等状态查询及控制。（建议只监不控）9系统配置备用电源，保证设备在断电状态下正常工作。1.1产品选用根据某某小区项目的整体定位以及整个小区的统一管理，选用杭州信诚电子有公司生产的智能天工-21C产品进行设计：第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页1.2系统设计说明智能化系统由管理中心、楼小区出入口、住家等几部分组成。1.2.1中心管理在小区的智能化控制中心设置数字总控主机和数字对讲主机，对整个系统的可视对讲、防盗报警、短信收发、远程抄表、远程智能控制及家庭多媒体（预留可扩展：internet网控制）进行管理。同时设置一台区域总线测试仪用于对系统总线信号的测试，另有一台AV总线切换器，用于系统视频联网信号的分支和切换显示。1.2.2小区出入口管理设计在管理中心设置一台数字主机，用于楼宇出入口和业主的呼叫、对话，实现与小区出入口管理的总体协调。同时设置控制网关模块、单元控制模块和智能电源模块进行系统的联网管理和电源供给。1.2.3业主家居系统全线采用模块化设计，业主可根据要求增减相应的模块满足不同要求，模块分为公共模块、智控箱模块与墙面模块三类，前两类模块安装在预埋箱中。墙面模块是组合终端和智控模块，墙面模块由对讲控制终端、图像显示模组、数字化信息键盘、红外遥控模块、智能开关模块以及智能声响组成。公共模块和智控箱模块安装在预埋箱中，包括下列模块：智能电源模块：为户内各种模块和报警探测器提供工作电源；第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页对讲控制模块：控制处理呼叫信息；语音遥控模块：实现电话报警、语音控制及电话对讲开门功能。八路安防模块：实现户内各个防区的报警信息处理并传送数字采集模块：用于表具信息的采集与抄送在所有住户入户大门侧安装超级智能终端，含对讲控制终端、图像显示模组与数字信息键盘。1.2.4住宅单元楼出入口管理高层住宅每个单元楼出入口设置一台单元数字主机用于访客呼叫住户。并在高层住宅单元楼设置控制网关模块、单元控制模块和智能电源模块进行系统的联网管理和电源供给。外来访客在单元梯口通过单元数字主机可传呼被访住家，经住户观察图像、通话识别后开启梯口的电控锁，访客进入住宅楼后，闭门器自动关闭梯口防盗门。住户可以通过在主机上输入密码或刷卡开启防盗门。可视门口主机内置CCD摄像头，摄像机镜头方向可以调整，保证住户可以在室内分机清楚地看到不同身高访客的图像。访客按下住家房号即可传呼住家的室内机，同时CCD将访客的视频图像传输至住家室内机的显示屏上。电控锁的类型和型号需要根据门体的材质和形状而定。第4页共21页第3页共21页编号：时间：...
