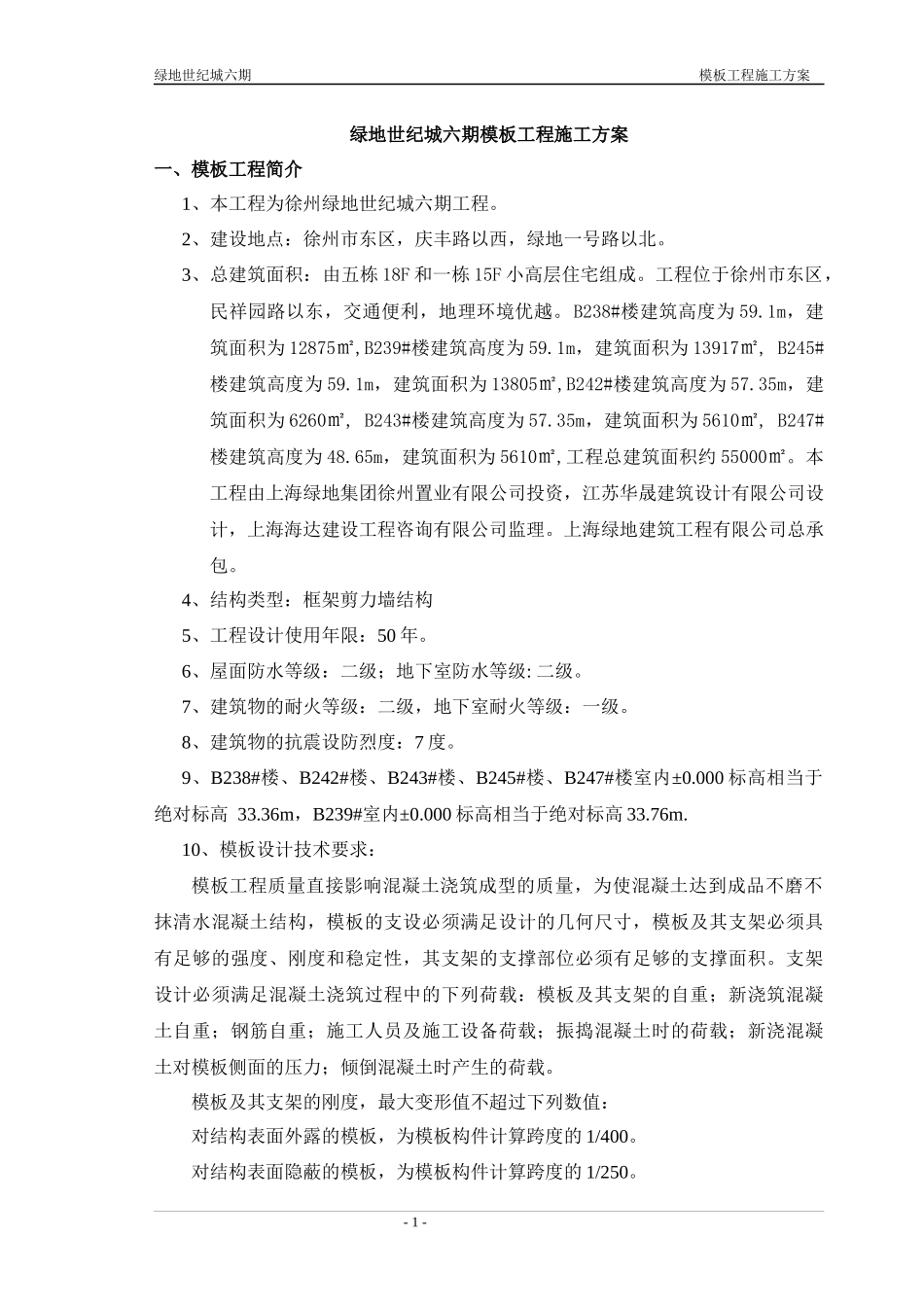

绿地世纪城六期模板工程施工方案绿地世纪城六期模板工程施工方案一、模板工程简介1、本工程为徐州绿地世纪城六期工程。2、建设地点：徐州市东区，庆丰路以西，绿地一号路以北。3、总建筑面积：由五栋18F和一栋15F小高层住宅组成。工程位于徐州市东区，民祥园路以东，交通便利，地理环境优越。B238#楼建筑高度为59.1m，建筑面积为12875㎡,B239#楼建筑高度为59.1m，建筑面积为13917㎡,B245#楼建筑高度为59.1m，建筑面积为13805㎡,B242#楼建筑高度为57.35m，建筑面积为6260㎡,B243#楼建筑高度为57.35m，建筑面积为5610㎡,B247#楼建筑高度为48.65m，建筑面积为5610㎡,工程总建筑面积约55000㎡。本工程由上海绿地集团徐州置业有限公司投资，江苏华晟建筑设计有限公司设计，上海海达建设工程咨询有限公司监理。上海绿地建筑工程有限公司总承包。4、结构类型：框架剪力墙结构5、工程设计使用年限：50年。6、屋面防水等级：二级；地下室防水等级:二级。7、建筑物的耐火等级：二级，地下室耐火等级：一级。8、建筑物的抗震设防烈度：7度。9、B238#楼、B242#楼、B243#楼、B245#楼、B247#楼室内±0.000标高相当于绝对标高33.36m，B239#室内±0.000标高相当于绝对标高33.76m.10、模板设计技术要求：模板工程质量直接影响混凝土浇筑成型的质量，为使混凝土达到成品不磨不抹清水混凝土结构，模板的支设必须满足设计的几何尺寸，模板及其支架必须具有足够的强度、刚度和稳定性，其支架的支撑部位必须有足够的支撑面积。支架设计必须满足混凝土浇筑过程中的下列荷载：模板及其支架的自重；新浇筑混凝土自重；钢筋自重；施工人员及施工设备荷载；振捣混凝土时的荷载；新浇混凝土对模板侧面的压力；倾倒混凝土时产生的荷载。模板及其支架的刚度，最大变形值不超过下列数值：对结构表面外露的模板，为模板构件计算跨度的1/400。对结构表面隐蔽的模板，为模板构件计算跨度的1/250。-1-绿地世纪城六期模板工程施工方案支架的压缩变形值或弹性挠度，为相应的结构计算跨度的1/1000。模板计算书附后二、模板施工技术措施1）墙体模板制作、安装要求内墙模板的高度大于楼层净高加50mm。拆模后，在板底标高以上5mm处弹线，剔除线内墙体顶部的薄弱层。外墙模板高度为楼层层高加100mm，其中在下框加50mm，为贴墙模，在上框加50mm，其作用同内模加高部分。2）门窗套口的制作、安装要求门窗洞口模板用木制套口，覆面层，两侧模板成企口型。外墙门窗套口的上、下模带有一定坡度，两侧成企口，洞口混凝土成型后，上口为鹰嘴型，下口有泛水坡度，达到清水门窗口的效果，取消门窗口室外抹灰作业。3）顶板模板的支设要求顶板采用18mm厚木模，支撑柱用可调升钢支柱，大龙骨为100×100mm方木，小龙骨为50×100mm方木。支设顶板模板时，在墙体的四周弹出楼板底的标高线，支设顶板模板，剪力墙结构支柱为满堂布置，间距宜为900mm。B223#、225#楼由于底层cenggao较高，加之楼板厚度大，所以框架梁支柱间距为700*700，离柱40cm开始设置，支柱间用水平钢管、扣件连接，使支柱有一定的整体稳定性。支撑顶部顺向铺设100×100mm大龙骨，然后横向铺设50×100mm方木，间距400mm。调整支柱标高，使房间短向净跨大于4m、小于8m的顶板，中心部位调高8mm起拱，净跨在4m以内的顶板，中心部位支柱调高5mm，顶板与墙交接处均成水平状态。顶板净跨在2m之内的，不起拱，但模板的中心部位不得下凹。顶板模板各房间均做拼装图、木模板标号，以便向上对应房间使用。顶板模板支设经检查合格后，涂刷水性脱模剂。墙体模板使用前进行清理修整，涂刷脱模剂，使用后及时清理、保养。4）楼梯踏步模板楼梯踏步底模板，用管支柱支设。踏步立面挡板为木制模板，模板就位时计算标高为建筑抹面成型后标高尺寸减面层厚度，模板就位时计算好其标高位置线。木楼梯模板。楼梯模板错位6cm。在一个楼面完工时，在楼梯上口留一个6cm*10cm的小凹口，用方木预埋。三、施工工艺1、工艺流程准备工作→外挂架→安装内墙横向模板→安装内墙纵向模板→安装外墙内模→安装外墙外模→预检在下层外墙混凝土同条件试块抗压强度达7.5Mpa，利用下一层外墙螺栓孔挂金属三角平台架...
