武汉某公司新建厂房静压管桩桩基工程施工组织设计VIP免费

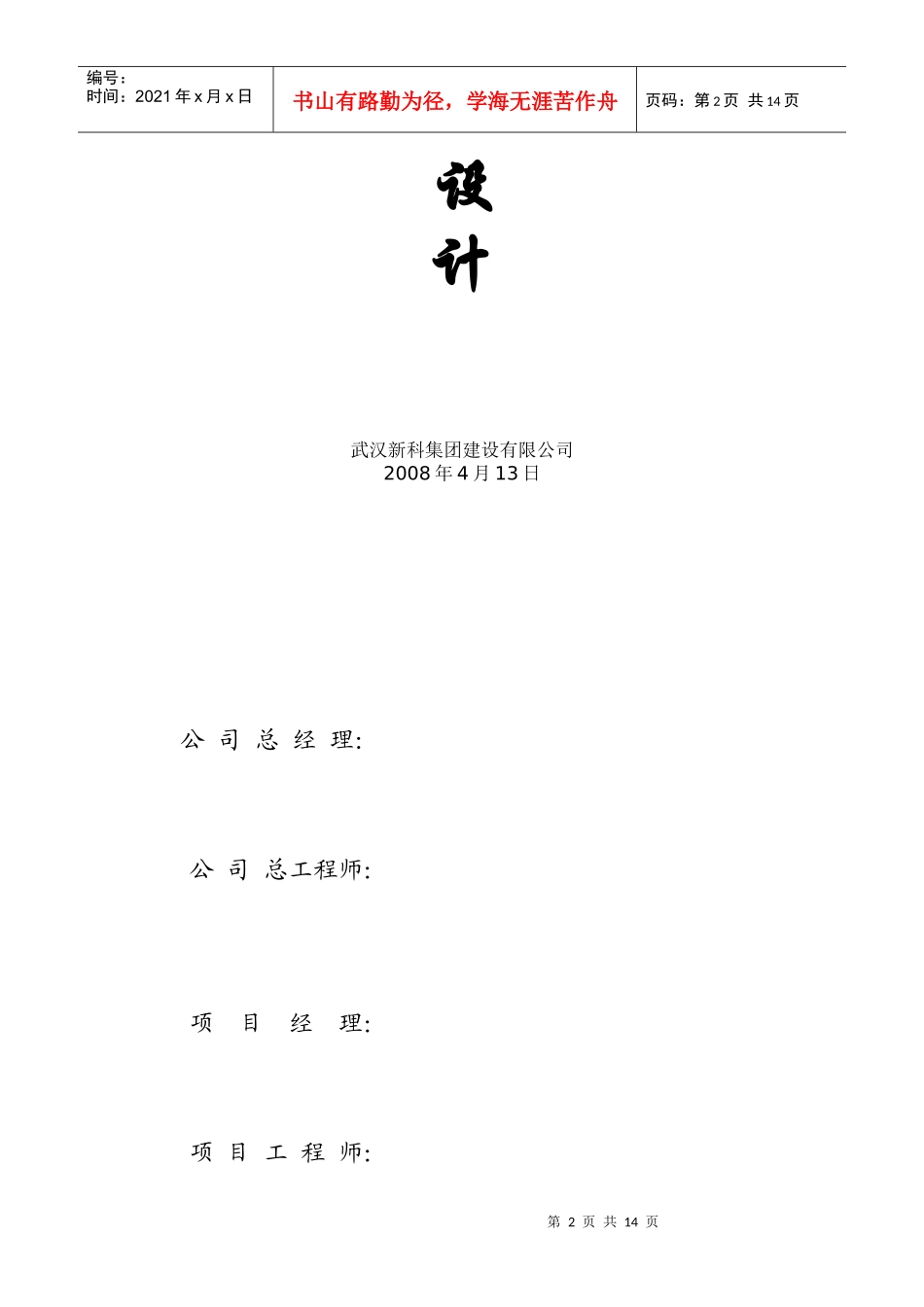

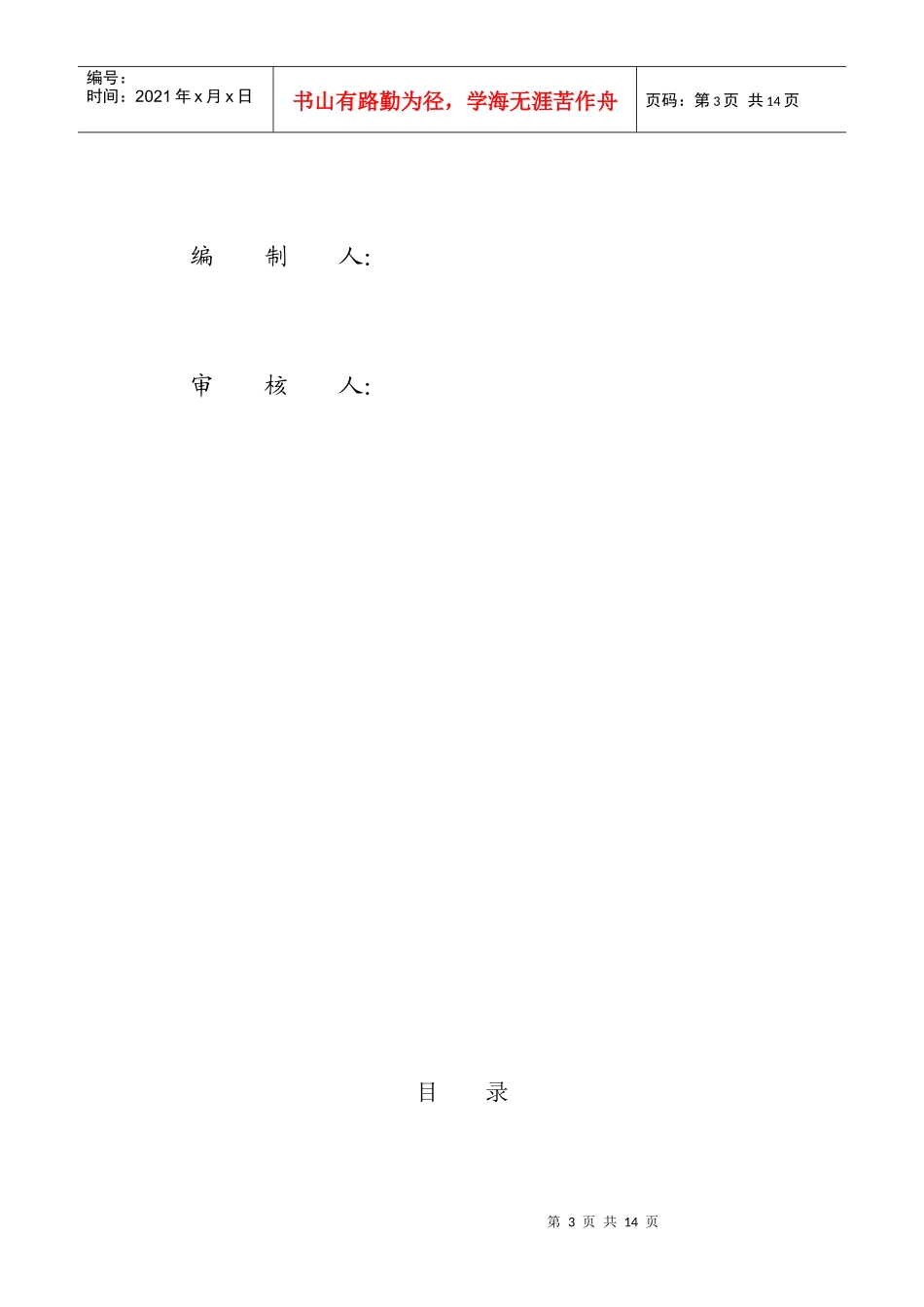

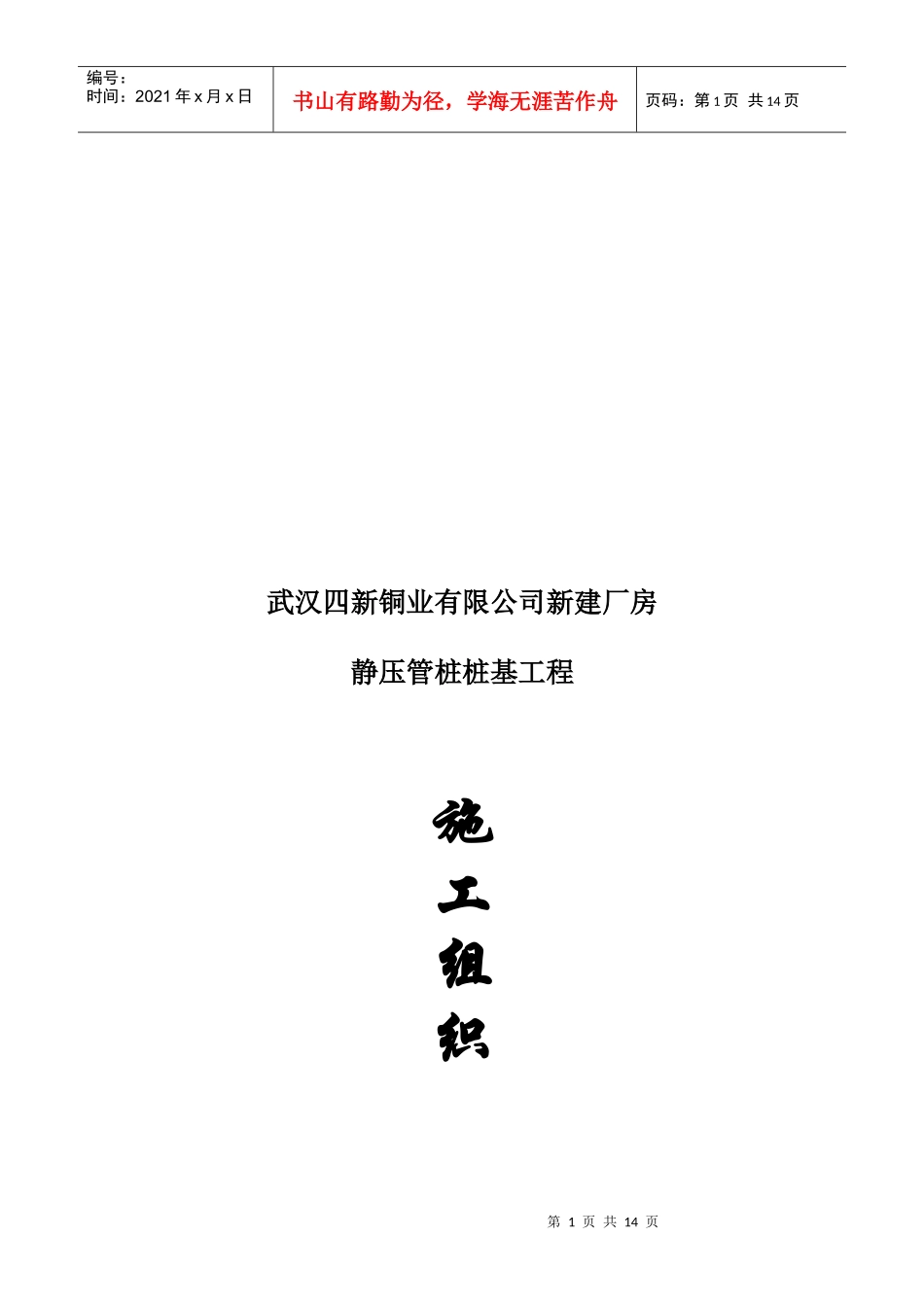

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页武汉四新铜业有限公司新建厂房静压管桩桩基工程施工组织第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页设计武汉新科集团建设有限公司2008年4月13日公司总经理：公司总工程师：项目经理：项目工程师：第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页编制人：审核人：目录第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页1.工程概况2.施工工艺方案和设备选型配套3施工现场总平面布置4.工程质量要求和质量保证措施设计要求5.常见质量问题的预防与处理6.施工组织设置和施工力量部署7.施工进度计划8.材料供应计划9.安全生产与文明施工措施10.对周围环境的影响与保护措施11.原始记录及提交成果1、工程概况本工程为武汉四新铜业有限公司办公楼、宿舍楼、拉丝车间、连铸连扎车间、仓库，为保证工程质量及施工进度，满足设计和建设方的要求，做到“优质、高效、低耗、文明”地完成本项目，特编制本施工组织设计。本施工组织设计根据下列依据编制而成；设计图纸及相关文字说明；A、《建筑桩基技术规范》（JGJ94-94）；B、《建筑地基基础设计规范》（GB50007-2002）第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页C、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；D、《地基基础设计规范》（DGJ08-11-1999）；E、《中南地区建筑设计标准（预应力混凝土管桩）》（04ZG207）F、我单位自行编制的有关技术规程和要求。1.1工程概况本工程位于武汉市汉阳黄金口，由武汉四新铜业有限公司投资兴建；施工方法采用静力压桩。1.2设计要求1.2.1桩选用PHC-A500（100）、PHC-A300（70）、PHC-A400（95）型预应力管桩，依据设计要求按《预应力混凝土管桩》（03SG409）图集执行。1.2.2本工程设计参数见下表：设计参数一览表单位工程桩型桩长（m）数量（根）工程量（M）桩顶标高（m）办公楼PHC-A500（100）宿舍楼PHC-A500（100）拉丝车间PHC-A400（95）连铸连扎车间PHC-A300（70）仓库PHC-A300（70）1.2.3本工程设计单桩竖向承载力特征值PHC-A500（100）为800KN，PHC-A400（95）为550KN，PHC-A300（70）为400KN。2、施工工艺方案和设备选型配套2.1施工方案的选择2.1.1本工程根据设计要求选用1台600T静力压桩机进行施工。2.1.2场地平整和水电建设方负责平整场地，我方根据场地情况及建设方要求，修筑临时道路。本工程施工用电我方考虑自备发电机。2.1.3基轴线定位，水准点引测基轴线在场地进行导测，控制导测基轴线数量，水准点引测至场地内，其基轴线水准点位置应置于打桩影响范围以外，予以保护并定期复测。2.1.4桩机设备、人员进场安排设备进场后，做好施工场地照明、配电箱、安装工作及施工人员生活安排，待技术交底后即可投入施工运行。2.2设备的选型配套本工程桩基施工，选用1台600T静力压桩机和1台200kw的发电机及配套设备。（见附件）第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页3、施工现场总平面布置根据现场踏勘及甲方对本工程施工便道的要求，我方修筑一条宽度为6米的便道，以便设备与管桩进场；施工场地原为农田，场区内原先有明、暗浜，虽甲方已经用土填平，但压机施工时有可能陷机而影响施工质量和工期，所以此情况应引起甲方的重视。为了确保施工质量、安全、工期、降低成本，搞好文明施工，我们将根据本工程的环境位置和项目的特点，本着科学合理、方便的原则，对现场进行精心布置。4、工程质量要求和质量保证措施设计要求4.1工程质量要求4.1.1放样定桩位依据场地基轴线进行放样定位。此项工作前应先对基轴线和水准点标高进行复测，经监理、业主方验收后方能进行放样，桩位放好后经监理和业主代表验收合格后方可施工。4.1.2压桩前桩身质量检验进场管桩必须有构件合格证，管桩的外观质量要求如下：项目质量要求粘皮和麻面：局部粘皮和...
