机械设计课程设计说明书(二级斜齿圆柱齿轮减速器设计)VIP免费

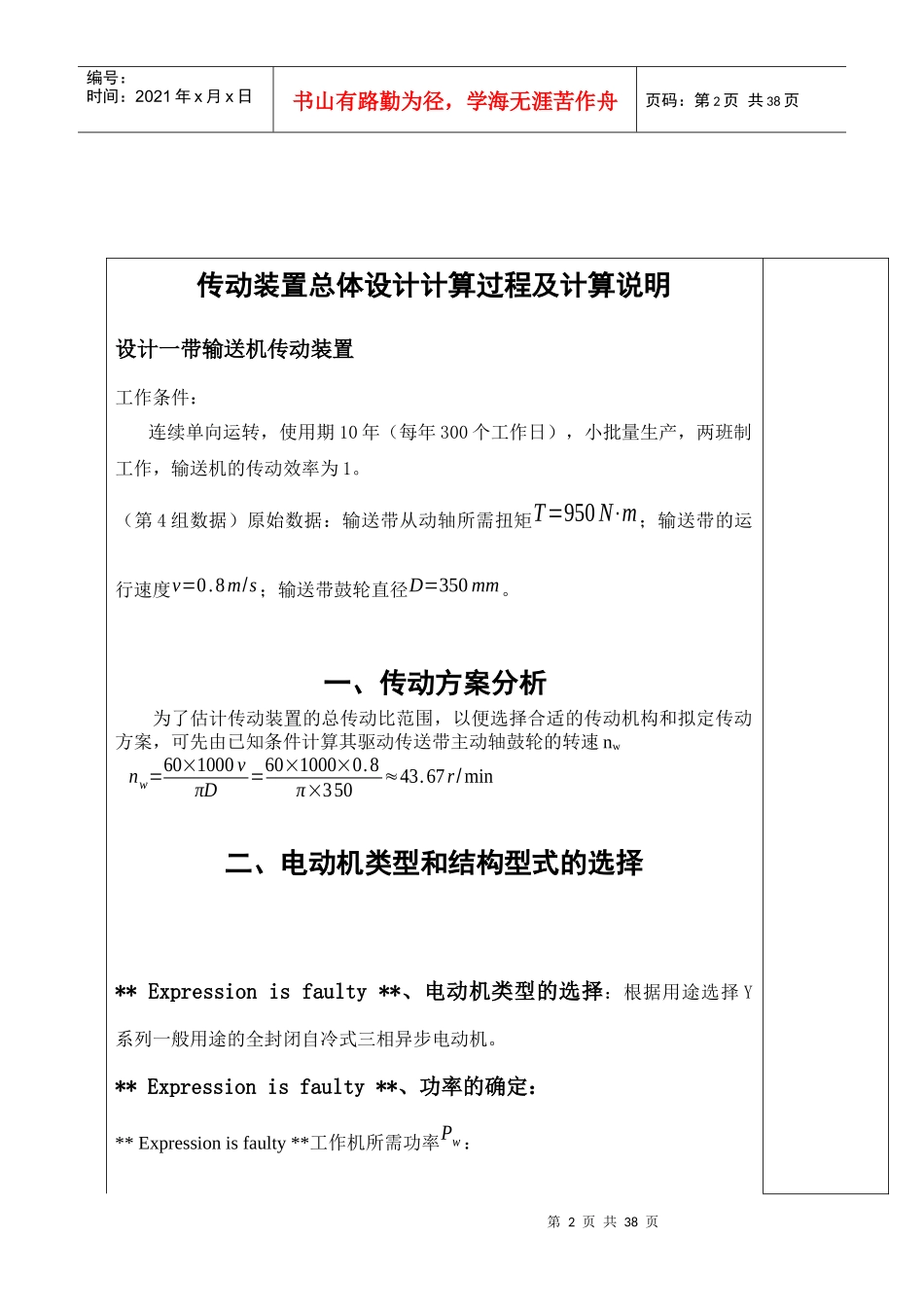

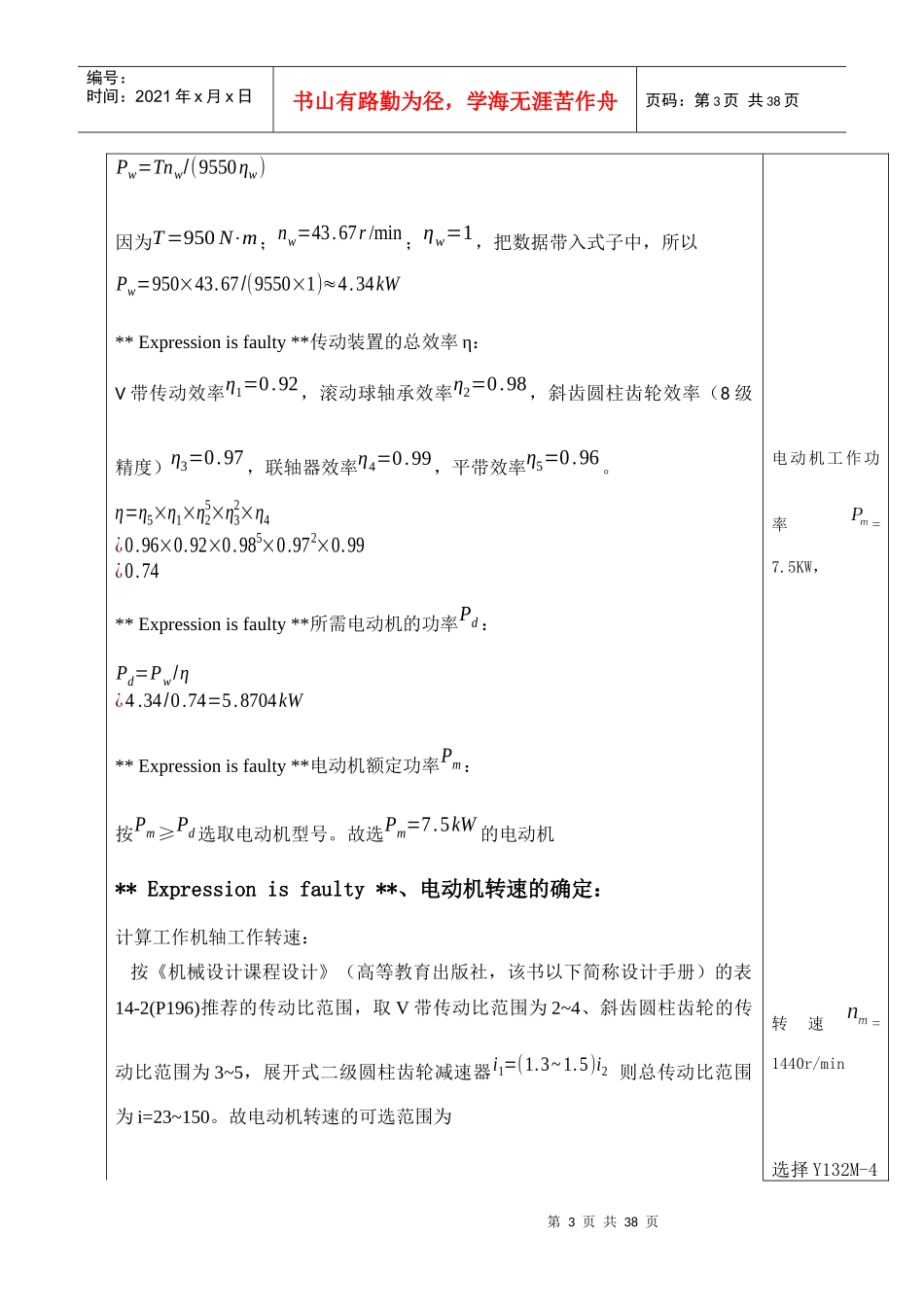

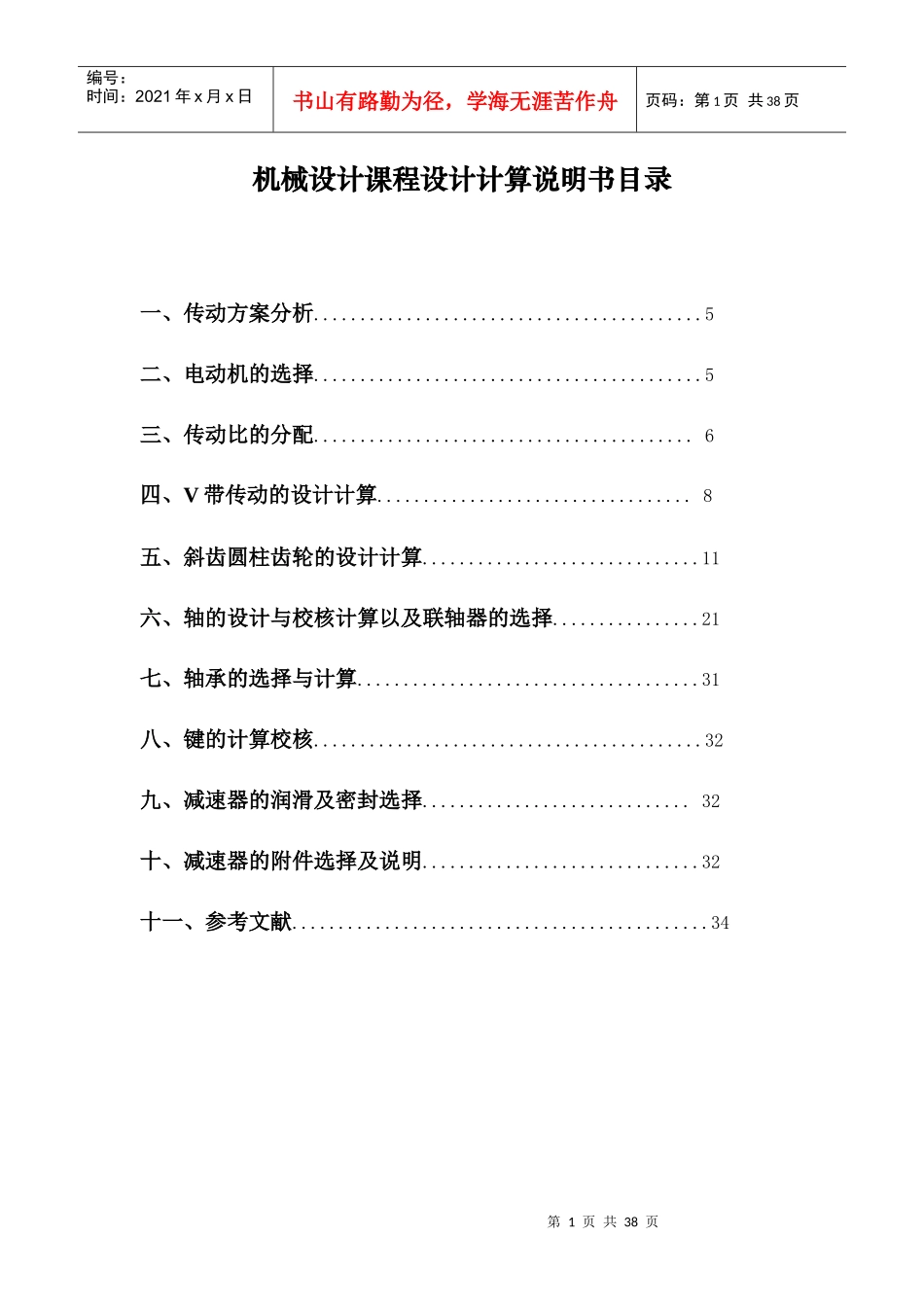

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页机械设计课程设计计算说明书目录一、传动方案分析..........................................5二、电动机的选择..........................................5三、传动比的分配.........................................6四、V带传动的设计计算..................................8五、斜齿圆柱齿轮的设计计算..............................11六、轴的设计与校核计算以及联轴器的选择................21七、轴承的选择与计算.....................................31八、键的计算校核..........................................32九、减速器的润滑及密封选择.............................32十、减速器的附件选择及说明..............................32十一、参考文献.............................................34第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页传动装置总体设计计算过程及计算说明设计一带输送机传动装置工作条件：连续单向运转，使用期10年（每年300个工作日），小批量生产，两班制工作，输送机的传动效率为1。（第4组数据）原始数据：输送带从动轴所需扭矩T=950N⋅m；输送带的运行速度v=0.8m/s；输送带鼓轮直径D=350mm。一、传动方案分析为了估计传动装置的总传动比范围，以便选择合适的传动机构和拟定传动方案，可先由已知条件计算其驱动传送带主动轴鼓轮的转速nwnw=60×1000vπD=60×1000×0.8π×350≈43.67r/min二、电动机类型和结构型式的选择**Expressionisfaulty**、电动机类型的选择：根据用途选择Y系列一般用途的全封闭自冷式三相异步电动机。**Expressionisfaulty**、功率的确定：**Expressionisfaulty**工作机所需功率Pw：第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页Pw=Tnw/(9550ηw)因为T=950N⋅m；nw=43.67r/min；ηw=1，把数据带入式子中，所以Pw=950×43.67/(9550×1)≈4.34kW**Expressionisfaulty**传动装置的总效率η：V带传动效率η1=0.92，滚动球轴承效率η2=0.98，斜齿圆柱齿轮效率（8级精度）η3=0.97，联轴器效率η4=0.99，平带效率η5=0.96。η=η5×η1×η25×η32×η4¿0.96×0.92×0.985×0.972×0.99¿0.74**Expressionisfaulty**所需电动机的功率Pd：Pd=Pw/η¿4.34/0.74=5.8704kW**Expressionisfaulty**电动机额定功率Pm：按Pm≥Pd选取电动机型号。故选Pm=7.5kW的电动机**Expressionisfaulty**、电动机转速的确定：计算工作机轴工作转速：按《机械设计课程设计》（高等教育出版社，该书以下简称设计手册）的表14-2(P196)推荐的传动比范围，取V带传动比范围为2~4、斜齿圆柱齿轮的传动比范围为3~5，展开式二级圆柱齿轮减速器i1=(1.3~1.5)i2则总传动比范围为i=23~150。故电动机转速的可选范围为电动机工作功率=7.5KW，转速=1440r/min选择Y132M-4第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页n=inw=(23~150)×45=1035~6750r/min符合这一范围的同步转速有1500r/min和3000r/min。**Expressionisfaulty**、电动机型号的确定由上可见，电动机同步转速可选1500r/min和3000r/min，额定功率为7.5kW。因为1500r/min的电动机较常用，且较符合工况要求，因此查机械设计课程设计表8—53（P207）选择电动机型号为Y132M-4。电动机的主要参数见下表型号额定功率/kW满载转速nm(r/min)堵转转矩额定转矩最大转矩额定转矩Y132M-47.514402.22.2三、传动比的分配计算总传动比及分配各级的传动比1、总传动比：i=nm/nw=1440/43.67=32.972、分配各级传动比:设V带的传动比为iv，高速级斜齿轮传动比为iF，低速级斜齿轮传动比为iS。取V带传动比iv=2，则两级减速箱的传动比为：三相异步电动机iF=4.62iS=3.56第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页iz=i/iv=32.97/2≈16.48，iz=iF⋅iS，iF=√1.3iz由上述各式可解得：iF=4.62，iS=3.563、各轴的...
