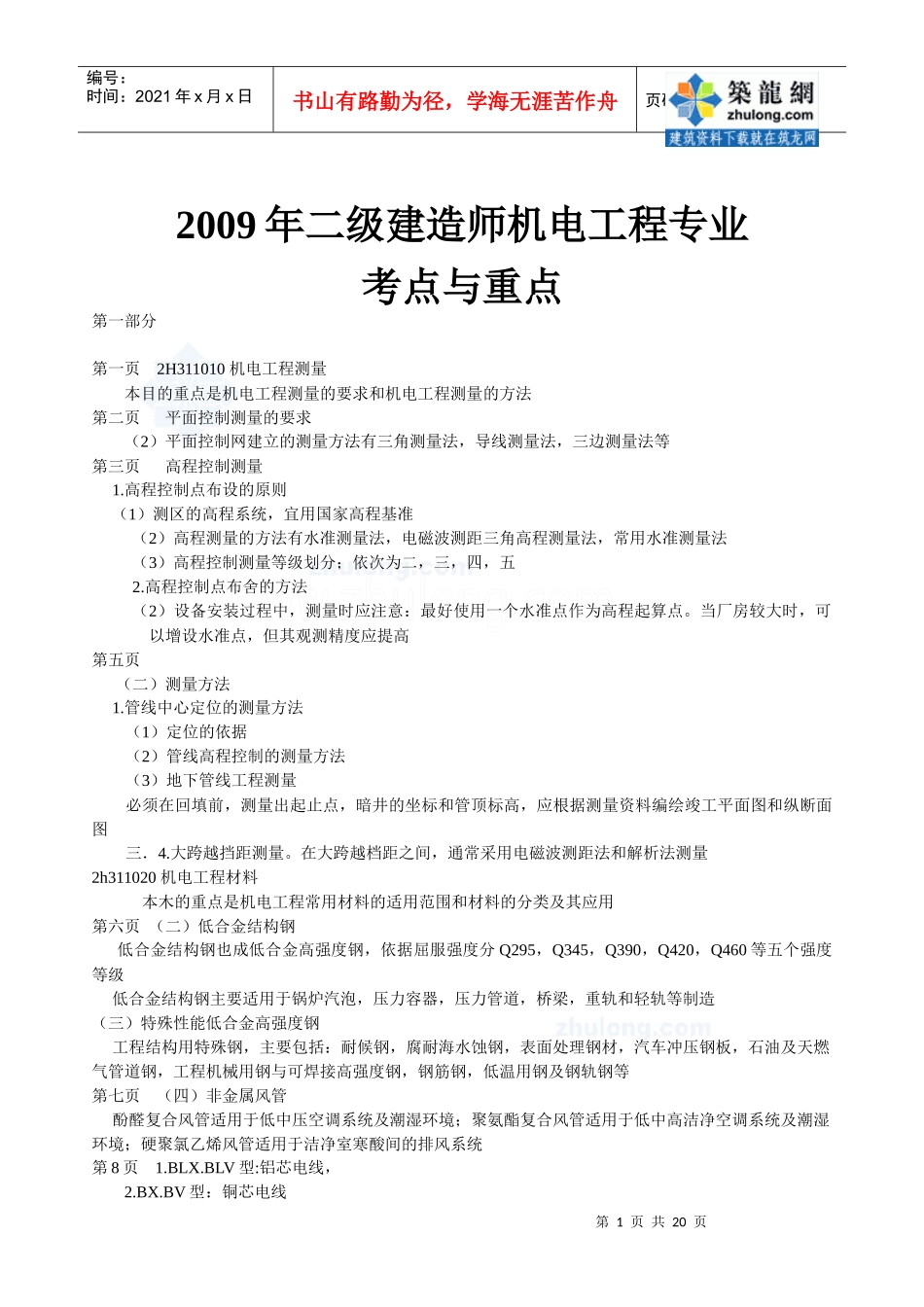

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页2009年二级建造师机电工程专业考点与重点第一部分第一页2H311010机电工程测量本目的重点是机电工程测量的要求和机电工程测量的方法第二页平面控制测量的要求（2）平面控制网建立的测量方法有三角测量法，导线测量法，三边测量法等第三页高程控制测量1.高程控制点布设的原则（1）测区的高程系统，宜用国家高程基准（2）高程测量的方法有水准测量法，电磁波测距三角高程测量法，常用水准测量法（3）高程控制测量等级划分；依次为二，三，四，五2.高程控制点布舍的方法（2）设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。当厂房较大时，可以增设水准点，但其观测精度应提高第五页（二）测量方法1.管线中心定位的测量方法（1）定位的依据（2）管线高程控制的测量方法（3）地下管线工程测量必须在回填前，测量出起止点，暗井的坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图三．4.大跨越挡距测量。在大跨越档距之间，通常采用电磁波测距法和解析法测量2h311020机电工程材料本木的重点是机电工程常用材料的适用范围和材料的分类及其应用第六页（二）低合金结构钢低合金结构钢也成低合金高强度钢，依据屈服强度分Q295，Q345，Q390，Q420，Q460等五个强度等级低合金结构钢主要适用于锅炉汽泡，压力容器，压力管道，桥梁，重轨和轻轨等制造（三）特殊性能低合金高强度钢工程结构用特殊钢，主要包括：耐候钢，腐耐海水蚀钢，表面处理钢材，汽车冲压钢板，石油及天燃气管道钢，工程机械用钢与可焊接高强度钢，钢筋钢，低温用钢及钢轨钢等第七页（四）非金属风管酚醛复合风管适用于低中压空调系统及潮湿环境；聚氨酯复合风管适用于低中高洁净空调系统及潮湿环境；硬聚氯乙烯风管适用于洁净室寒酸间的排风系统第8页1.BLX.BLV型:铝芯电线，2.BX.BV型：铜芯电线第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页3RV型：铜芯软线4BVV型例如一般家庭和办公室通常采用BV型和.BX型聚氯乙烯绝缘铜芯线作为电源连接线（二）电缆1VLV,VV型电力电缆2VLV22,VV22型电缆3．VLV32,VV32型电缆：能承受机械外力作用，且可承受相当大的拉力，可敷设在竖井内，高层建筑的电缆竖井内，且4．YFLV,YJV型电力电缆：主要高压设备电缆第十页电工线材，电工线材主要是电线和电缆，其品种规格繁多，应用范围广泛，使用电压在1KV及以下较多，在电气工程中以电压和使用场所进行分类的方法最为实用，例如家用电器使用的222V电线，一般工业企业用380V线缆，2H311030起重技术，本目的重点是：主要起重机械与吊具的使用要求。主要吊装方法和吊具的选用原则第十一页载荷处理1.动载荷：一般取动载荷系数K1为1.12.不均衡载荷：一般取不均衡载荷系数为1.1—1.23.计算载荷：计算载荷的公式Qj=K1K2Q其中Q—设备及索吊重量三(二)，自行式起重机的基础处理自行式起重机，有蕡其实汽车式起重机，在复杂地基上吊装重型设备，应请专业人员对基础进行专门设计，验收时同样进行沉降预压试验，第十二页（二）3-进行缆风绳选择的基本原则是所有缆风绳一律按主缆风绳选择四，（一）钢丝绳的选择1.钢丝绳一般有高碳钢丝捻绕而成第十三页3.在起重工程中，用作缆风绳的安全系数不小于三，用作滑轮组跑绳的安全系数一般不小于5，用作吊索的一般不小于8，用于载入不小于10—12（三）3.卷扬机使用是应注意：钢丝绳应从卷筒下方，以保证卷扬机的稳定，以保证钢丝绳固定端的牢固，应尽可能保证钢丝绳绕入的方向在卷筒中部与卷筒轴垂直，以保证卷扬机手里的对称性，卷扬机与最后与最后一个导向轮的最小距离不得小于25倍卷筒长度，以保证当钢丝绳绕到卷筒一端时于中心线的夹角符合规定2H311032熟悉常用的吊装方法和吊装方案的选用原则吊装成功的关键在于吊装方法的合理选择，吊装工程的安全问题往往出现在各种吊具的选择不合理（一）3.旋转吊装法适用于场地特别狭窄，无法布置缆风绳，同时设备自身具有一顶刚度的场合，如石化厂吊装大型塔，火炬和构件等4.超高空斜承索吊运设备吊装法适用...
