铝模板施工机电工程预埋方案

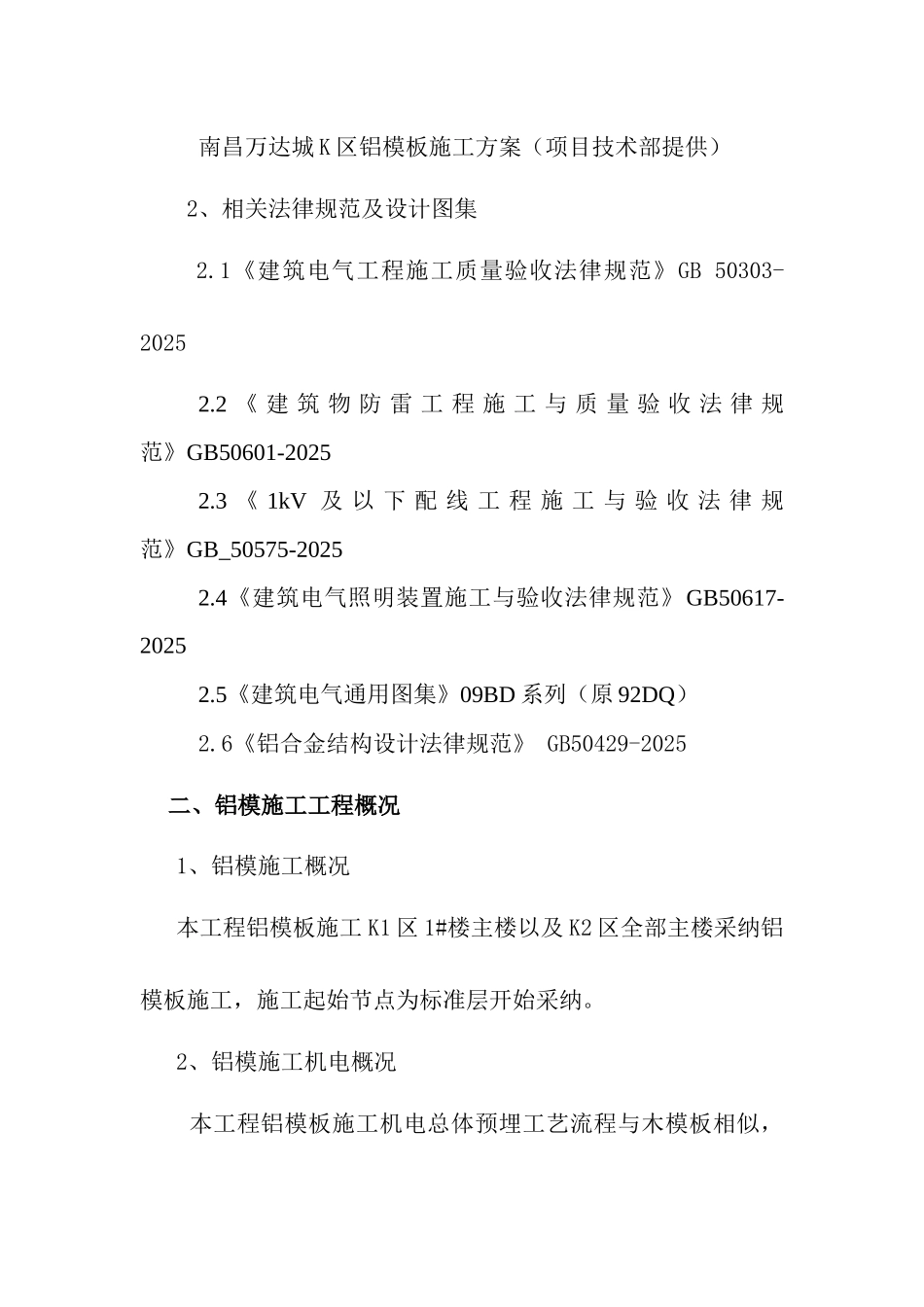

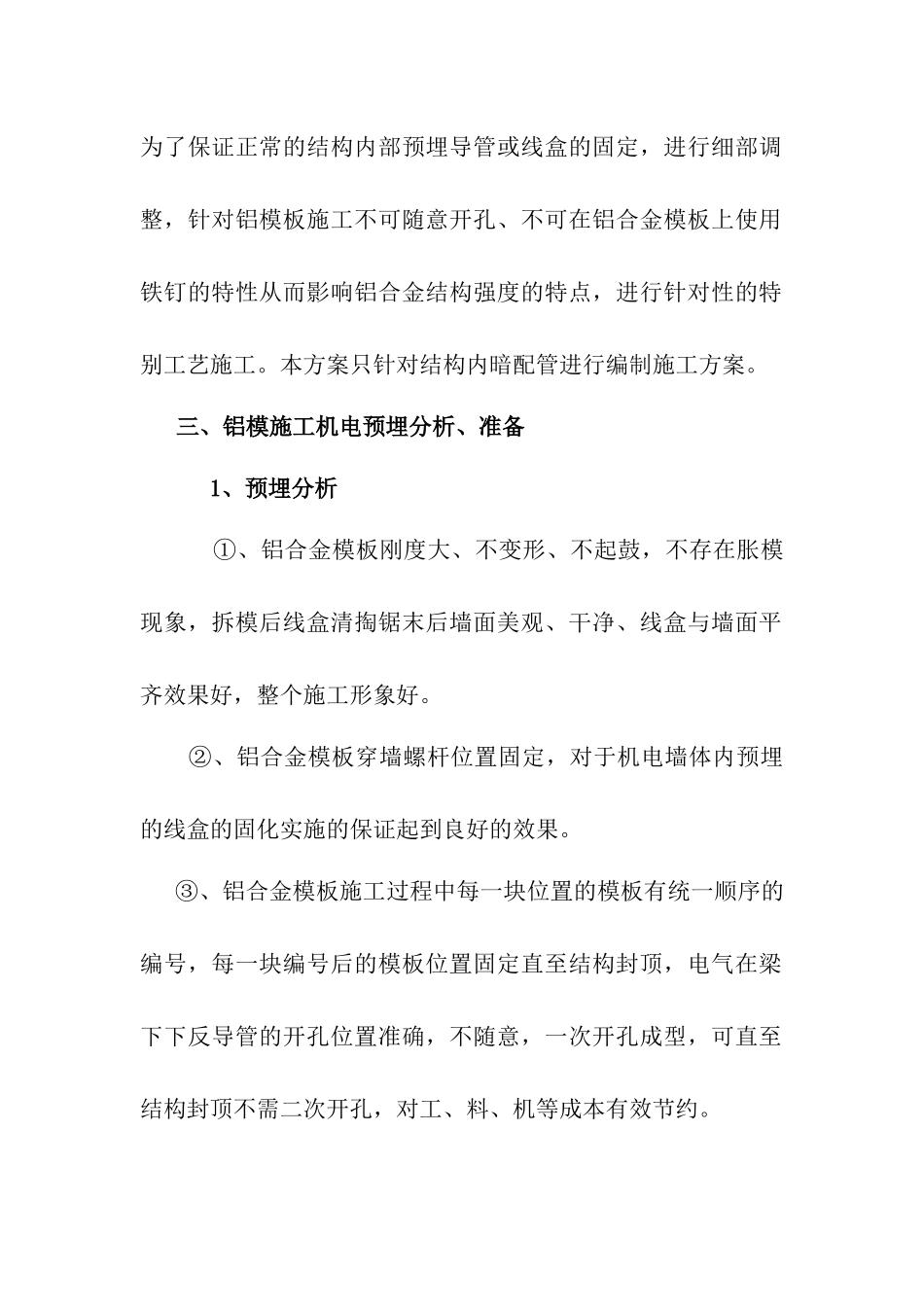

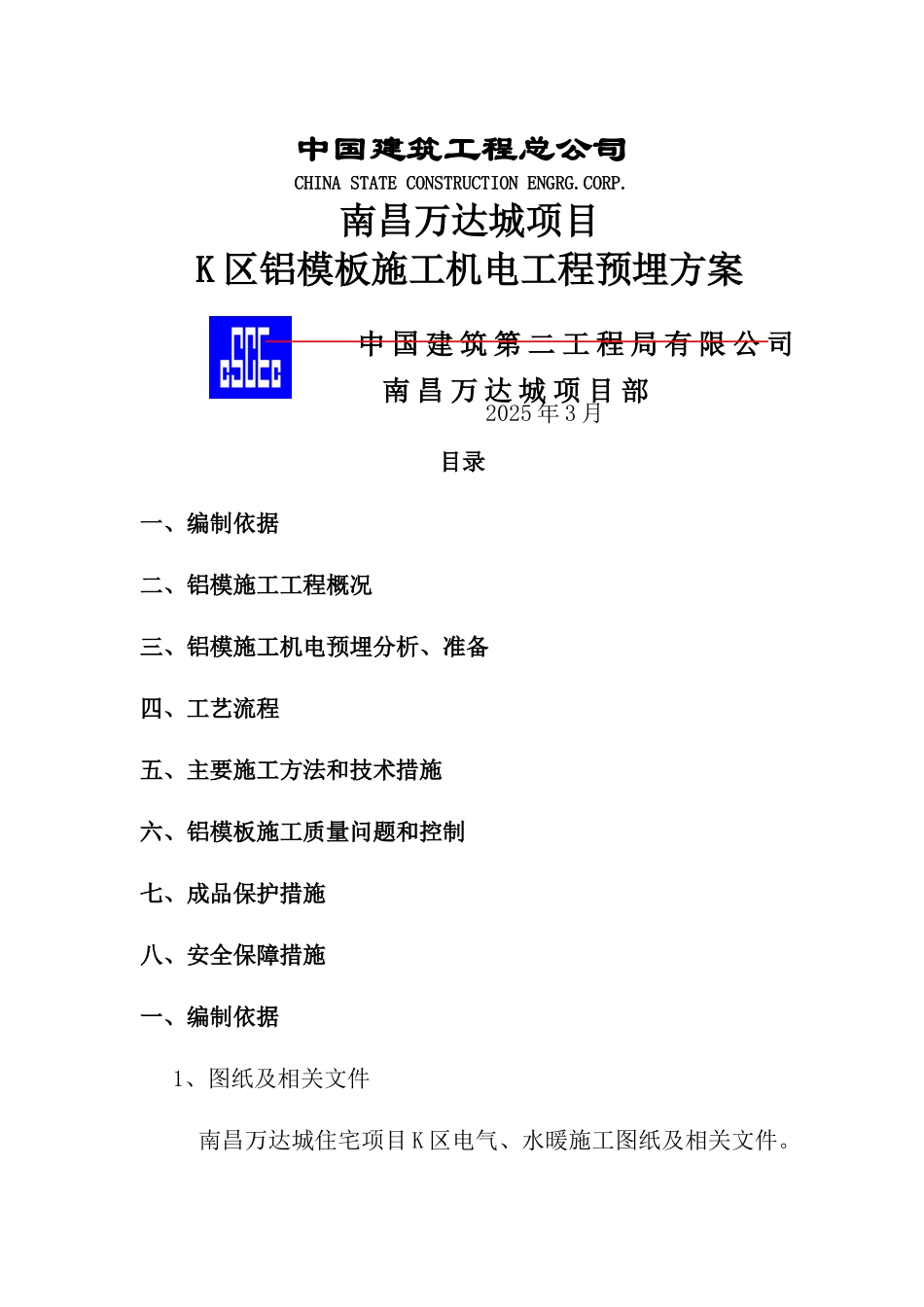

中国建筑工程总公司CHINA STATE CONSTRUCTION ENGRG.CORP.南昌万达城项目K 区铝模板施工机电工程预埋方案2025 年 3 月目录一、编制依据二、铝模施工工程概况三、铝模施工机电预埋分析、准备四、工艺流程五、主要施工方法和技术措施六、铝模板施工质量问题和控制七、成品保护措施八、安全保障措施一、编制依据 1、图纸及相关文件 南昌万达城住宅项目 K 区电气、水暖施工图纸及相关文件。中 国 建 筑 第 二 工 程 局 有 限 公 司南 昌 万 达 城 项 目 部 南昌万达城 K 区铝模板施工方案（项目技术部提供） 2、相关法律规范及设计图集2.1《建筑电气工程施工质量验收法律规范》GB 50303-20252.2 《 建 筑 物 防 雷 工 程 施 工 与 质 量 验 收 法 律 规范》GB50601-20252.3 《 1kV 及 以 下 配 线 工 程 施 工 与 验 收 法 律 规范》GB_50575-20252.4《建筑电气照明装置施工与验收法律规范》GB50617-20252.5《建筑电气通用图集》09BD 系列（原 92DQ） 2.6《铝合金结构设计法律规范》 GB50429-2025 二、铝模施工工程概况1、铝模施工概况本工程铝模板施工 K1 区 1#楼主楼以及 K2 区全部主楼采纳铝模板施工，施工起始节点为标准层开始采纳。2、铝模施工机电概况 本工程铝模板施工机电总体预埋工艺流程与木模板相似，为了保证正常的结构内部预埋导管或线盒的固定，进行细部调整，针对铝模板施工不可随意开孔、不可在铝合金模板上使用铁钉的特性从而影响铝合金结构强度的特点，进行针对性的特别工艺施工。本方案只针对结构内暗配管进行编制施工方案。三、铝模施工机电预埋分析、准备 1、预埋分析 ①、铝合金模板刚度大、不变形、不起鼓，不存在胀模现象，拆模后线盒清掏锯末后墙面美观、干净、线盒与墙面平齐效果好，整个施工形象好。 ②、铝合金模板穿墙螺杆位置固定，对于机电墙体内预埋的线盒的固化实施的保证起到良好的效果。 ③、铝合金模板施工过程中每一块位置的模板有统一顺序的编号，每一块编号后的模板位置固定直至结构封顶，电气在梁下下反导管的开孔位置准确，不随意，一次开孔成型，可直至结构封顶不需二次开孔，对工、料、机等成本有效节约。 2、铝模施工前的准备 ①、图纸熟悉：铝模安装时要对各个固化点位进行一次成活，后期不需二次开孔，施工队伍需看透图纸，各个固化点位均需严格控制。 ②、结构的预留预埋：在第一层拼装施工配合前，认真审图...
