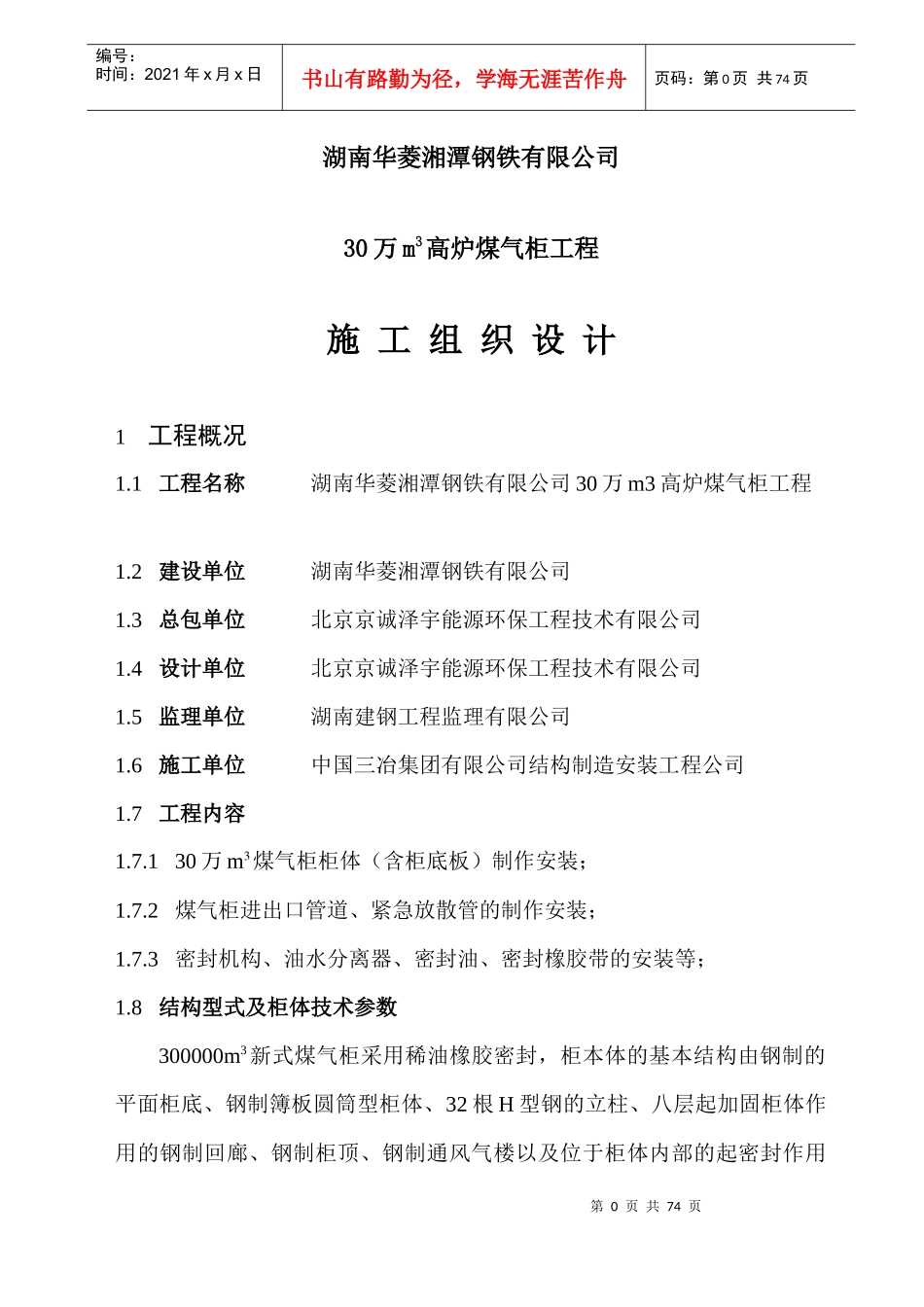

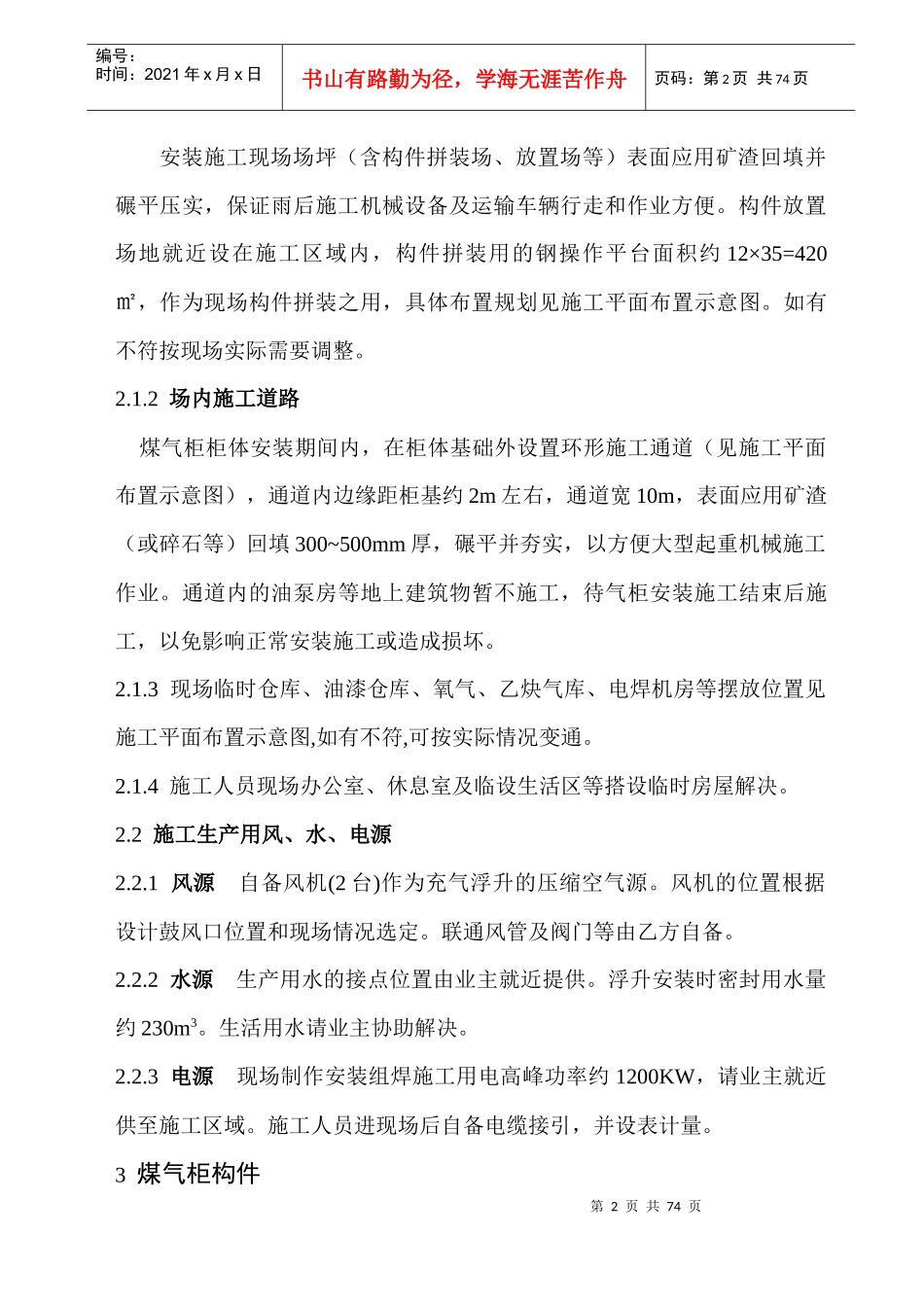

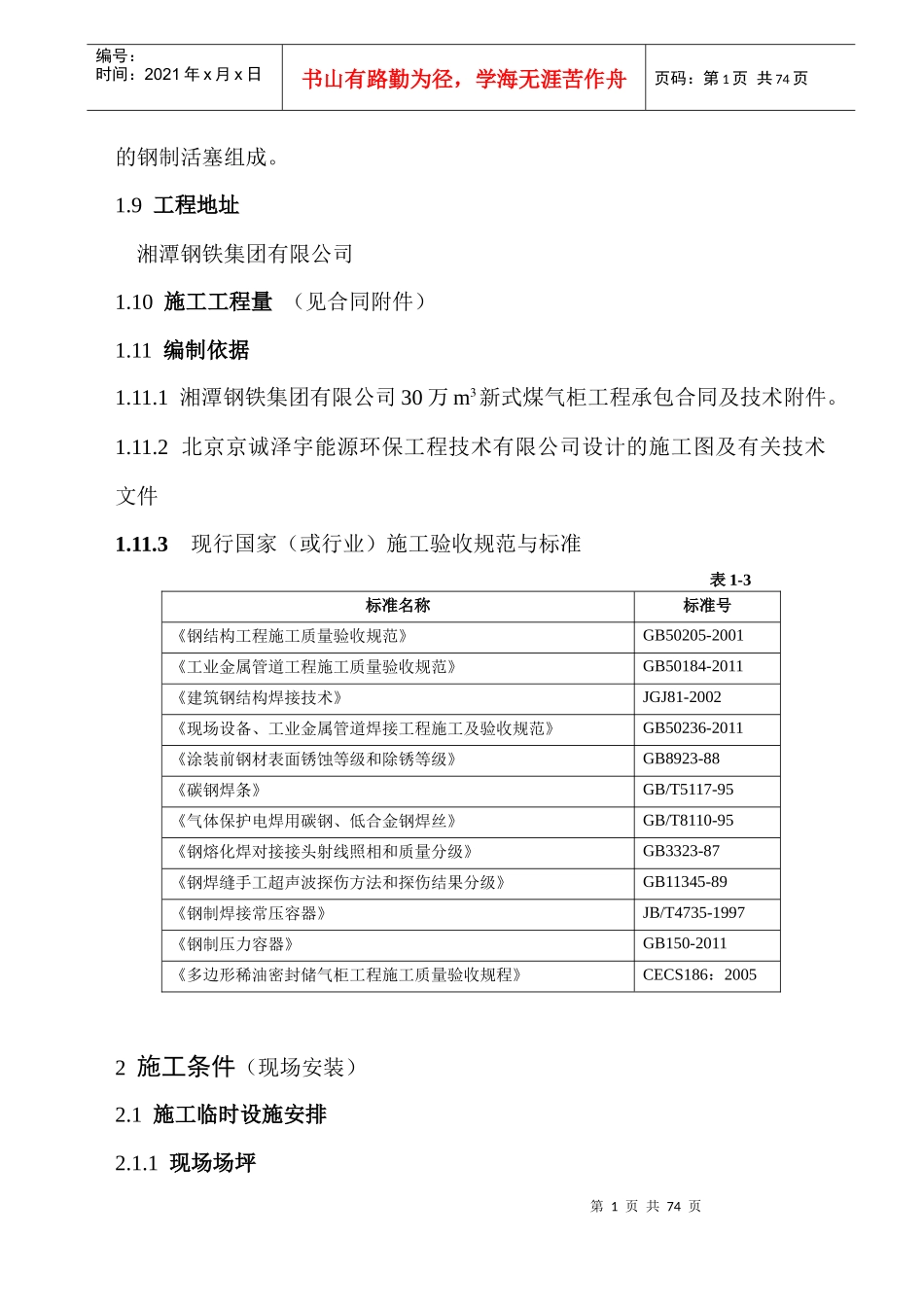

第0页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共74页湖南华菱湘潭钢铁有限公司30万m3高炉煤气柜工程施工组织设计1工程概况1.1工程名称湖南华菱湘潭钢铁有限公司30万m3高炉煤气柜工程1.2建设单位湖南华菱湘潭钢铁有限公司1.3总包单位北京京诚泽宇能源环保工程技术有限公司1.4设计单位北京京诚泽宇能源环保工程技术有限公司1.5监理单位湖南建钢工程监理有限公司1.6施工单位中国三冶集团有限公司结构制造安装工程公司1.7工程内容1.7.130万m3煤气柜柜体（含柜底板）制作安装；1.7.2煤气柜进出口管道、紧急放散管的制作安装；1.7.3密封机构、油水分离器、密封油、密封橡胶带的安装等；1.8结构型式及柜体技术参数300000m3新式煤气柜采用稀油橡胶密封，柜本体的基本结构由钢制的平面柜底、钢制簿板圆筒型柜体、32根H型钢的立柱、八层起加固柜体作用的钢制回廊、钢制柜顶、钢制通风气楼以及位于柜体内部的起密封作用第1页共74页第0页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页的钢制活塞组成。1.9工程地址湘潭钢铁集团有限公司1.10施工工程量（见合同附件）1.11编制依据1.11.1湘潭钢铁集团有限公司30万m3新式煤气柜工程承包合同及技术附件。1.11.2北京京诚泽宇能源环保工程技术有限公司设计的施工图及有关技术文件1.11.3现行国家（或行业）施工验收规范与标准表1-3标准名称标准号《钢结构工程施工质量验收规范》GB50205-2001《工业金属管道工程施工质量验收规范》GB50184-2011《建筑钢结构焊接技术》JGJ81-2002《现场设备、工业金属管道焊接工程施工及验收规范》GB50236-2011《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88《碳钢焊条》GB/T5117-95《气体保护电焊用碳钢、低合金钢焊丝》GB/T8110-95《钢熔化焊对接接头射线照相和质量分级》GB3323-87《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345-89《钢制焊接常压容器》JB/T4735-1997《钢制压力容器》GB150-2011《多边形稀油密封储气柜工程施工质量验收规程》CECS186：20052施工条件（现场安装）2.1施工临时设施安排2.1.1现场场坪第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页安装施工现场场坪（含构件拼装场、放置场等）表面应用矿渣回填并碾平压实，保证雨后施工机械设备及运输车辆行走和作业方便。构件放置场地就近设在施工区域内，构件拼装用的钢操作平台面积约12×35=420㎡，作为现场构件拼装之用，具体布置规划见施工平面布置示意图。如有不符按现场实际需要调整。2.1.2场内施工道路煤气柜柜体安装期间内，在柜体基础外设置环形施工通道（见施工平面布置示意图），通道内边缘距柜基约2m左右，通道宽10m，表面应用矿渣（或碎石等）回填300~500mm厚，碾平并夯实，以方便大型起重机械施工作业。通道内的油泵房等地上建筑物暂不施工，待气柜安装施工结束后施工，以免影响正常安装施工或造成损坏。2.1.3现场临时仓库、油漆仓库、氧气、乙炔气库、电焊机房等摆放位置见施工平面布置示意图,如有不符,可按实际情况变通。2.1.4施工人员现场办公室、休息室及临设生活区等搭设临时房屋解决。2.2施工生产用风、水、电源2.2.1风源自备风机(2台)作为充气浮升的压缩空气源。风机的位置根据设计鼓风口位置和现场情况选定。联通风管及阀门等由乙方自备。2.2.2水源生产用水的接点位置由业主就近提供。浮升安装时密封用水量约230m3。生活用水请业主协助解决。2.2.3电源现场制作安装组焊施工用电高峰功率约1200KW，请业主就近供至施工区域。施工人员进现场后自备电缆接引，并设表计量。3煤气柜构件第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页3.1构件来源3.1.1煤气柜除防回转立柱在鞍山基地加工制作，其它在现场制作。3.2构件供应按照施工图的具体要求及实际生产、运输能力综合考虑，部分构件整体出厂，部分构件解体出厂。结构件的制作顺序要按安装施工的先后顺序来进行安排，以满足安装施工的需要。3.3构件运输（1）在鞍山加工制作的构件采用汽车公路运输，直供安...
