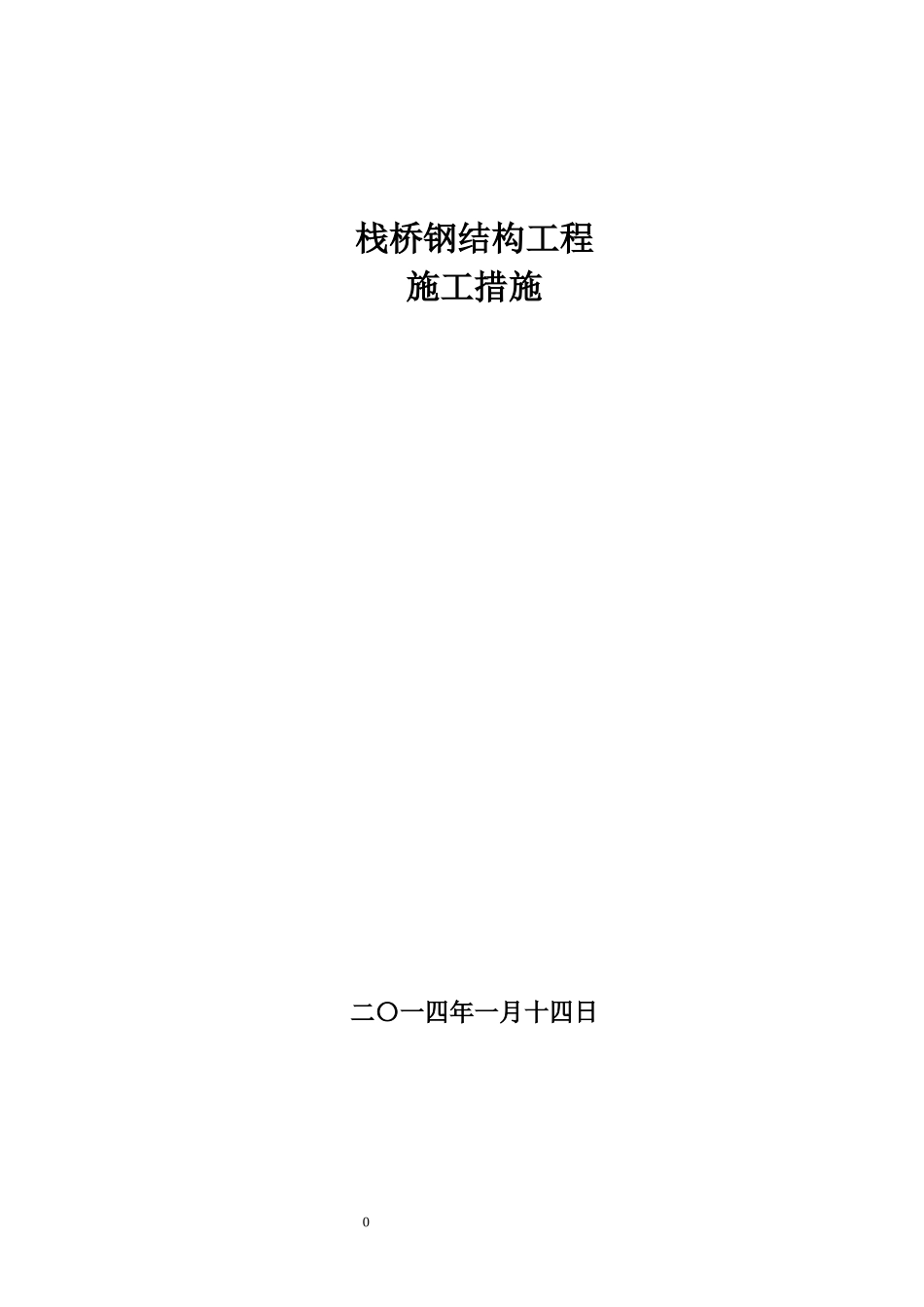

0栈桥钢结构工程施工措施二〇一四年一月十四日0目录第一章工程概况…………………………………………………………1第一节综合说明…………………………………………………………1第二节分项工程特点及说明…………………………………………1～2第二章编制依据……………………………………………………………2第一节设计依据……………………………………………………………2第二节采用标准、规范………………………………………………2～3第三章施工部署…………………………………………………………3第一节工程管理目标……………………………………………………3第二节现场组织管理机构及管理体系、工期………………………3～8第三节施工进度计划和施工人员安排……………………………………8第四章施工准备………………………………………………………8～10第五章施工方案…………………………………………………10～25第六章安装质量标准及检测方法…………………………………25～27第七章安全生产保证措施…………………………………………27～31第八章工期保证措施……………………………………………31～33第九章文明施工及成品保护措施………………………………33～35第十章雨季施工措施………………………………………………35～36审批记录工程名称：产品地销仓至火车装车仓栈桥钢结构工程编制单位：编审人员签字（盖章）审批意见审批时间编制人年月日审核人年月日施工技术科年月日安监科年月日科技中心年月日安监处年月日总（副总）工程年月日补充意见：第0页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共47页第一章工程概况工程名称:栈桥钢结构工程工程地点：建设单位：施工单位：设计单位：监理单位：第一节综合说明本工程建筑结构为钢结构，场地类别为Ⅱ类，建筑抗震类别为丙类，抗震设防烈度为6度，建筑设计使用年限50年，建筑屋面防水等级Ⅲ级，耐火等级二级，拟定工期为120个日历天，质量要求合格。本栈桥主要由钢桁架、上下弦支撑、钢栈桥桥面结构组成。桁架采用角钢及“H”型钢制作。钢桁架总计一跨，长20.084m，宽4.260m，高3.035m,安装高度为+41.404～+46.940m,安装倾角为16°，重约31吨。第二节工程特点及说明1、上、下弦均采用L110×8角钢，腹板采用L110×8、L80×8、L63×8角钢组成。栈桥上下弦设置H型钢檁条及角钢支撑结构，上弦支撑采用HN150×75×5×7、L80×5组成，下弦支撑采用HN250×125×6×9、HN150×75×5×7、L80×5组成。第1页共47页第0页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页2、钢结构除锈采用喷砂除锈，除锈等级为Sa2.5级，即非常彻底的喷砂除锈表面没有可见的油脂、氧化皮、污物、油漆涂层和杂质，残留物痕迹仅显示条纹状的轻微色斑或点状。主钢构防腐涂装采用中灰色环氧富锌底漆两道，厚度2×35μm,环氧云铁中间漆一道，厚度35μm，白色丙烯酸聚氨酯面漆两道，厚度2×35μm。钢结构构件须刷白色薄型防火涂料。3、屋面、墙面檩条均为C100×50×15×2.5，檩托采用L80×5角钢栈桥屋面板、墙面板均采用岩棉保温彩板,板厚100mm,外板板型为YX38-300-900,内板板型为YX15-225-900，基板厚度0.6mm。外板颜色为天蓝色，内板颜色为白色。4、窗户为80系列推拉铝合金窗,5mm厚双层白玻璃。5、楼面采用YB688型1.0mm厚镀锌压型钢板作底模，双排M16×120栓钉固定于钢梁上后现浇C25150mm后砼地面。6、栈桥钢结构的制作安装具有工期紧、质量要求高、加工复杂等特点,这给施工增加了难度。要求参加施工的工程人员要高度重视，提前作好工艺流程、设备选型、焊接技术措施等多项准备工作。第二章编制依据第一节设计依据施工图及设计说明文件，相关标准图集。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页第二节采用标准、规范1、《钢结构技术规范》GBJ50017－2003；2、《冷弯薄壁型钢结构技术规范》GBJ50018－2002；3、《冷弯型钢技术条件》GB6725-92；4、《钢结构工程施工质量验收规范》GB50205－2001；5、《建筑钢结构焊接规程》GJ...
