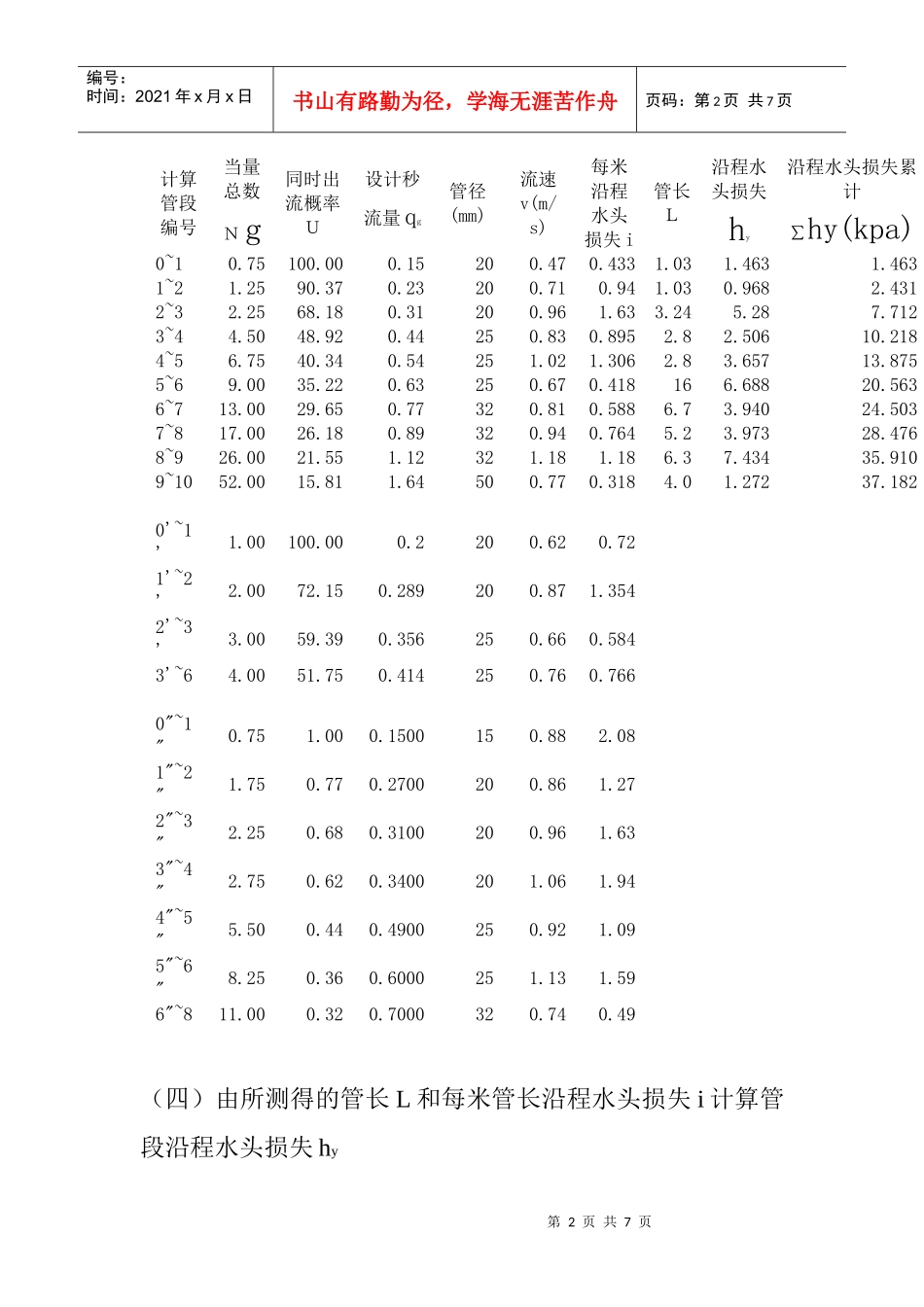

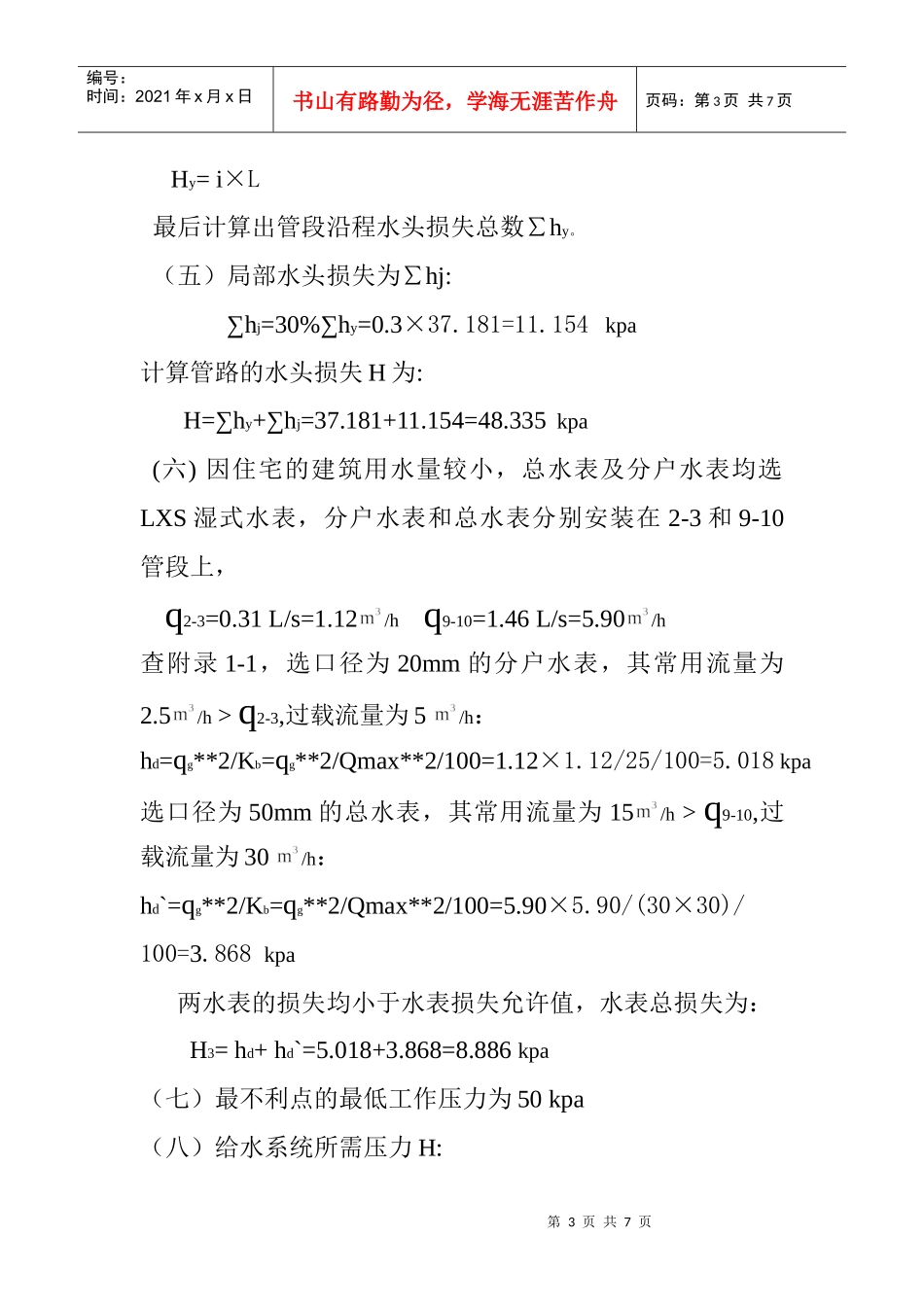

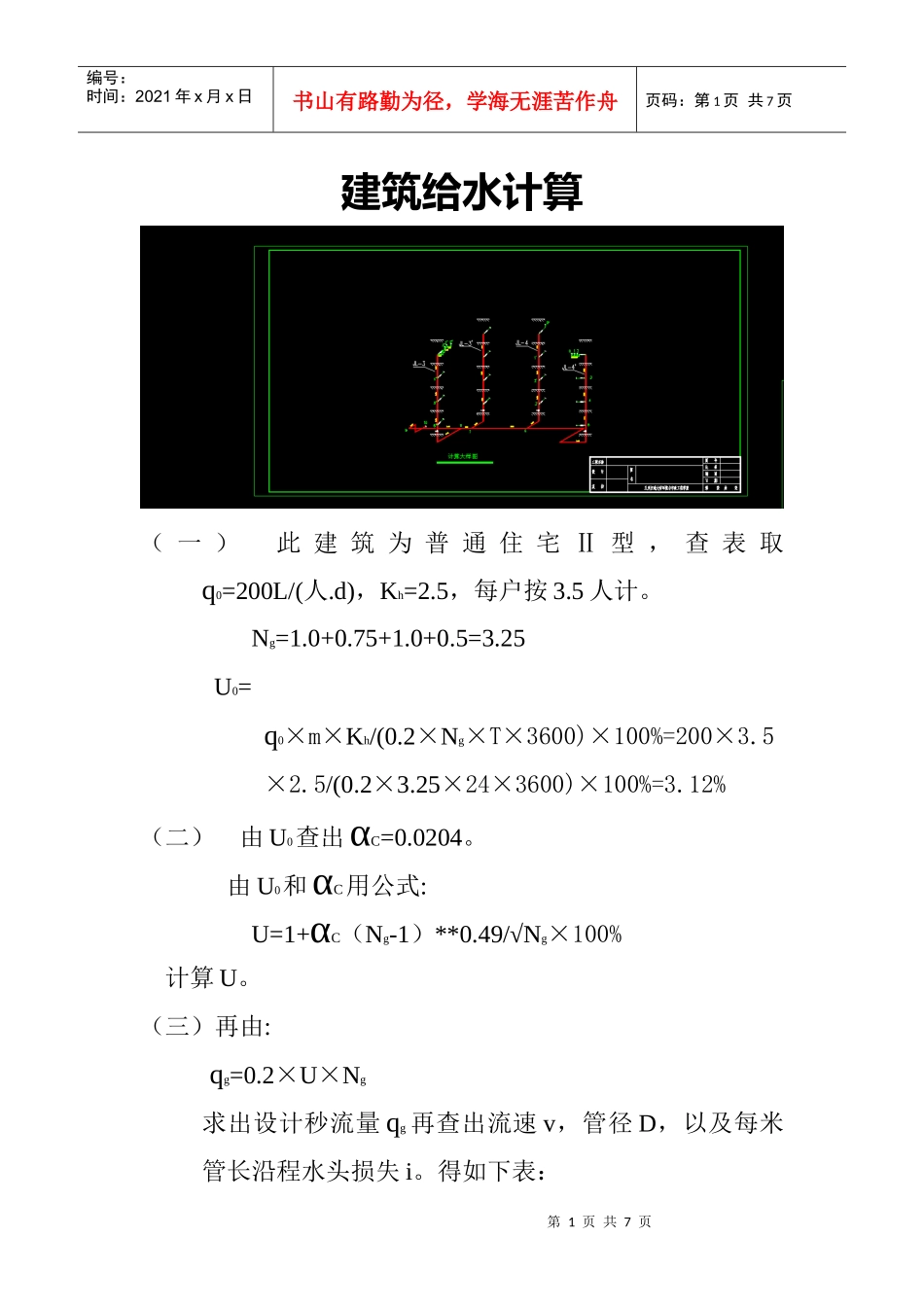

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页建筑给水计算（一）此建筑为普通住宅Ⅱ型，查表取q0=200L/(人.d)，Kh=2.5，每户按3.5人计。Ng=1.0+0.75+1.0+0.5=3.25U0=q0×m×Kh/(0.2×Ng×T×3600)×100%=200×3.5×2.5/(0.2×3.25×24×3600)×100%=3.12%（二）由U0查出αC=0.0204。由U0和αC用公式:U=1+αC（Ng-1）**0.49/√Ng×100%计算U。（三）再由:qg=0.2×U×Ng求出设计秒流量qg再查出流速v，管径D，以及每米管长沿程水头损失i。得如下表：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页计算管段编号当量总数Ｎg同时出流概率Ｕ设计秒流量qg管径(mm)流速v(m/s)每米沿程水头损失i管长Ｌ沿程水头损失hy沿程水头损失累计∑hy(kpa)0~10.75100.000.15200.470.4331.031.4631.4631~21.2590.370.23200.710.941.030.9682.4312~32.2568.180.31200.961.633.245.287.7123~44.5048.920.44250.830.8952.82.50610.2184~56.7540.340.54251.021.3062.83.65713.8755~69.0035.220.63250.670.418166.68820.5636~713.0029.650.77320.810.5886.73.94024.5037~817.0026.180.89320.940.7645.23.97328.4768~926.0021.551.12321.181.186.37.43435.9109~1052.0015.811.64500.770.3184.01.27237.1820'~1'1.00100.000.2200.620.721'~2'2.0072.150.289200.871.3542'~3'3.0059.390.356250.660.5843'~64.0051.750.414250.760.7660"~1"0.751.000.1500150.882.081"~2"1.750.770.2700200.861.272"~3"2.250.680.3100200.961.633"~4"2.750.620.3400201.061.944"~5"5.500.440.4900250.921.095"~6"8.250.360.6000251.131.596"~811.000.320.7000320.740.49（四）由所测得的管长L和每米管长沿程水头损失i计算管段沿程水头损失hy第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页Hy=i×L最后计算出管段沿程水头损失总数∑hy。（五）局部水头损失为∑hj:∑hj=30%∑hy=0.3×37.181=11.154kpa计算管路的水头损失H为:H=∑hy+∑hj=37.181+11.154=48.335kpa(六)因住宅的建筑用水量较小，总水表及分户水表均选LXS湿式水表，分户水表和总水表分别安装在2-3和9-10管段上，q2-3=0.31L/s=1.12/hq9-10=1.46L/s=5.90/h查附录1-1，选口径为20mm的分户水表，其常用流量为2.5/h>q2-3,过载流量为5/h：hd=qg**2/Kb=qg**2/Qmax**2/100=1.12×1.12/25/100=5.018kpa选口径为50mm的总水表，其常用流量为15/h>q9-10,过载流量为30/h：hd`=qg**2/Kb=qg**2/Qmax**2/100=5.90×5.90/(30×30)/100=3.868kpa两水表的损失均小于水表损失允许值，水表总损失为：H3=hd+hd`=5.018+3.868=8.886kpa（七）最不利点的最低工作压力为50kpa（八）给水系统所需压力H:第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页H=H1+H2+H3+H4=11.8×10+48.335+8.886+50=225.221kpa建筑排水计算PS-1水力计算结果1.横支管计算按式qp=0.12α√Np+qmax计算排水设计秒流量，其中α取1.5，卫生器具当量和排水流量按书表5.1.1选取，计算出各管段的设计秒流量后查附录5.1，确定管径和坡度。计算结果见下表：各层横支管水力计算表管段编号卫生器具名称数量排水当量总数NP设计秒流量qp(L/s)管径de(mm)坡度i大便器浴盆洗脸盆洗涤池Np=6。0Np=3.0Np=0.75Np=2.01~213．001．00500.0352~3119．002．541000.013~51119.752.561000.012.立管计算第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页立管接纳的排水当量总数为：Np=9.75qp4~5=0.12×1.5√9.75+2=2.56DN=100qp5~6=0.12×1.5√2×9.75+2=2.79DN=100qp6~7=0.12×1.5√3×9.75+2=2.97DN=100qp7~8=0.12×1.5√4×9.75+2=3.22DN=100qp8~9=0.12×1.5√4×9.75+2=3.22DN=100i=0.015qp1’~2’=0.12×1.5√2+0.33×2=0.91DN=50qp2’~3’=0.12×1.5√4+0.33×2=1.27DN=75qp3’~4’=0.12×1.5√6+0.33×2=1.35DN=75qp4’~5’=0.12×1.5√8+0.33×2=1.42DN=75qp5’~9=0.12×1.5√8+0.33×2=1.42DN=75i=0.015qp9~10=0....
