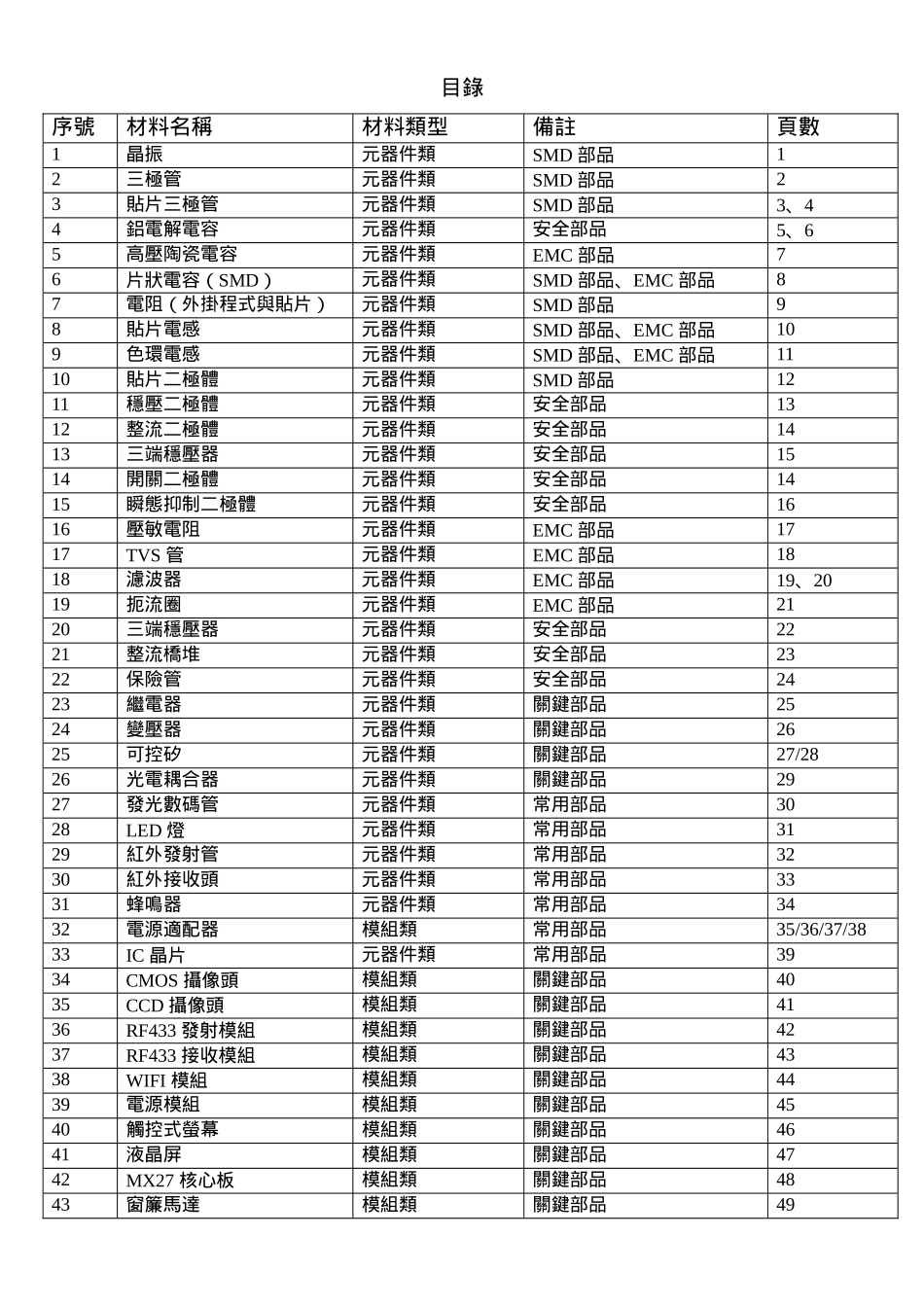

IQC來料檢驗指導書產品名稱：版本：制定日期：生效日期：電子物料制作人：審核人：批准人：受控印章：檢驗說明：一、目的：對本公司的進貨原材料按規定進行核對總和試驗，確保產品的最終品質。二、範圍:1、適用於IQC對通用產品的來料檢驗。2、適用對元件檢驗方法和範圍的指導。3、適用於IPQC、QA對產品在制程和終檢時，對元件進行覆核查證。三、責任:1、IQC在檢驗過程中按照檢驗指導書所示檢驗專案，參照供應商器件確認書對來料進行檢驗。2、檢驗標準參照我司制定的IQC《進料檢驗規範》執行。3、本檢驗指導書由品管部QE負責編制和維護，品管部主管負責審核批准執行。四、檢驗4.1檢驗方式：抽樣檢驗4.2抽樣方案：元器件類：按照GB2828-87Ⅱ正常檢查一次抽樣方案，一般檢查水準進行。非元器件類：按照GN2828-87Ⅲ正常檢查一次抽樣方案，特殊檢查水準進行。盤帶包裝物料按每盤取3只進行測試替代法檢驗的物料其替代數量根據本公司產品用量的2～3倍進行替代測試4.3合格品質水準：AQL為acceptablequalitylevel驗收合格標準的縮寫。A類不合格AQL=0.4B類不合格AQL=1.5替代法測試的物料必須全部滿足指標要求4.4定義：A類不合格：指對本公司產品性能、安全、利益有嚴重影響不合格項目B類不合格：指對本公司產品性能影響輕微可限度接受的不合格項目4.5檢驗儀器、儀錶、量具的要求所有的檢驗儀器、儀錶、量具必須在校正計量器內4.6“檢驗結果記錄在IQC”來料檢驗報告中目錄序號材料名稱材料類型備註頁數1晶振元器件類SMD部品12三極管元器件類SMD部品23貼片三極管元器件類SMD部品3、44鋁電解電容元器件類安全部品5、65高壓陶瓷電容元器件類EMC部品76片狀電容（SMD）元器件類SMD部品、EMC部品87電阻（外掛程式與貼片）元器件類SMD部品98貼片電感元器件類SMD部品、EMC部品109色環電感元器件類SMD部品、EMC部品1110貼片二極體元器件類SMD部品1211穩壓二極體元器件類安全部品1312整流二極體元器件類安全部品1413三端穩壓器元器件類安全部品1514開關二極體元器件類安全部品1415瞬態抑制二極體元器件類安全部品1616壓敏電阻元器件類EMC部品1717TVS管元器件類EMC部品1818濾波器元器件類EMC部品19、2019扼流圈元器件類EMC部品2120三端穩壓器元器件類安全部品2221整流橋堆元器件類安全部品2322保險管元器件類安全部品2423繼電器元器件類關鍵部品2524變壓器元器件類關鍵部品2625可控矽元器件類關鍵部品27/2826光電耦合器元器件類關鍵部品2927發光數碼管元器件類常用部品3028LED燈元器件類常用部品3129紅外發射管元器件類常用部品3230紅外接收頭元器件類常用部品3331蜂鳴器元器件類常用部品3432電源適配器模組類常用部品35/36/37/3833IC晶片元器件類常用部品3934CMOS攝像頭模組類關鍵部品4035CCD攝像頭模組類關鍵部品4136RF433發射模組模組類關鍵部品4237RF433接收模組模組類關鍵部品4338WIFI模組模組類關鍵部品4439電源模組模組類關鍵部品4540觸控式螢幕模組類關鍵部品4641液晶屏模組類關鍵部品4742MX27核心板模組類關鍵部品4843窗簾馬達模組類關鍵部品4944玻璃非元器件類關鍵部品5045按鍵、撥碼開關非元器件類常用部品5146裝飾條非元器件類常用部品5247線座、外掛程式、插座非元器件類常用部品5348天線非元器件類常用部品5449塑膠機殼非元器件類常用部品5550常規物料非元器件類常用部品5651包材類非元器件類常用部品5752電子料類非元器件類常用部品5853輔料類非元器件類常用部品5954說明書非元器件類常用部品6055通用檢查項目61-67檢驗指導書機型適用於通用產品工序時間無工序名稱晶振、中振檢驗工序編號無測試工具/儀器：頻率計、晶振測試架檢驗員IQC圖示：頻率計頻率計PPM值的計算：如27MHZ晶振，+/-30PPM檢驗步驟及內容轉化為百分比為百萬分之：1、對單、抽樣：30=30/10X（27X10）.根據貨倉開出的IQC品檢報告單或上料單，核對上料供方是否為合格供方,再查找相應訂單和產品=0.00081MHZ=810MHZ製造標準書，核實相應機型和數量。晶振即27MHZ+/-30PPM.取待檢物料準備檢驗工具/儀器，對照相應產品製造標準書，參照樣板或規格承認書，以IQC檢驗晶振測試示意圖=26.99919/27.00081MHZ標準為依據，按AQL：0.4/1....
