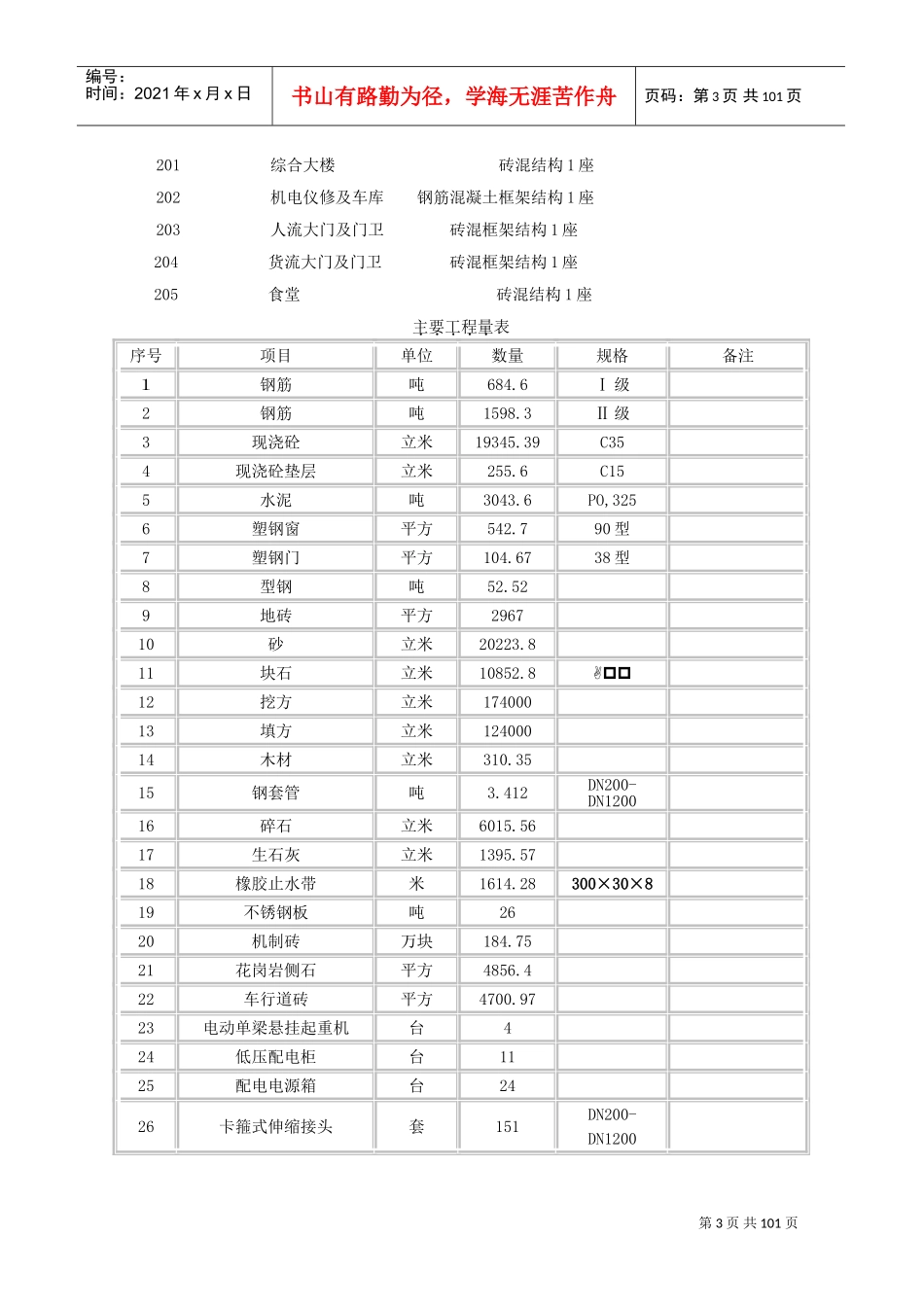

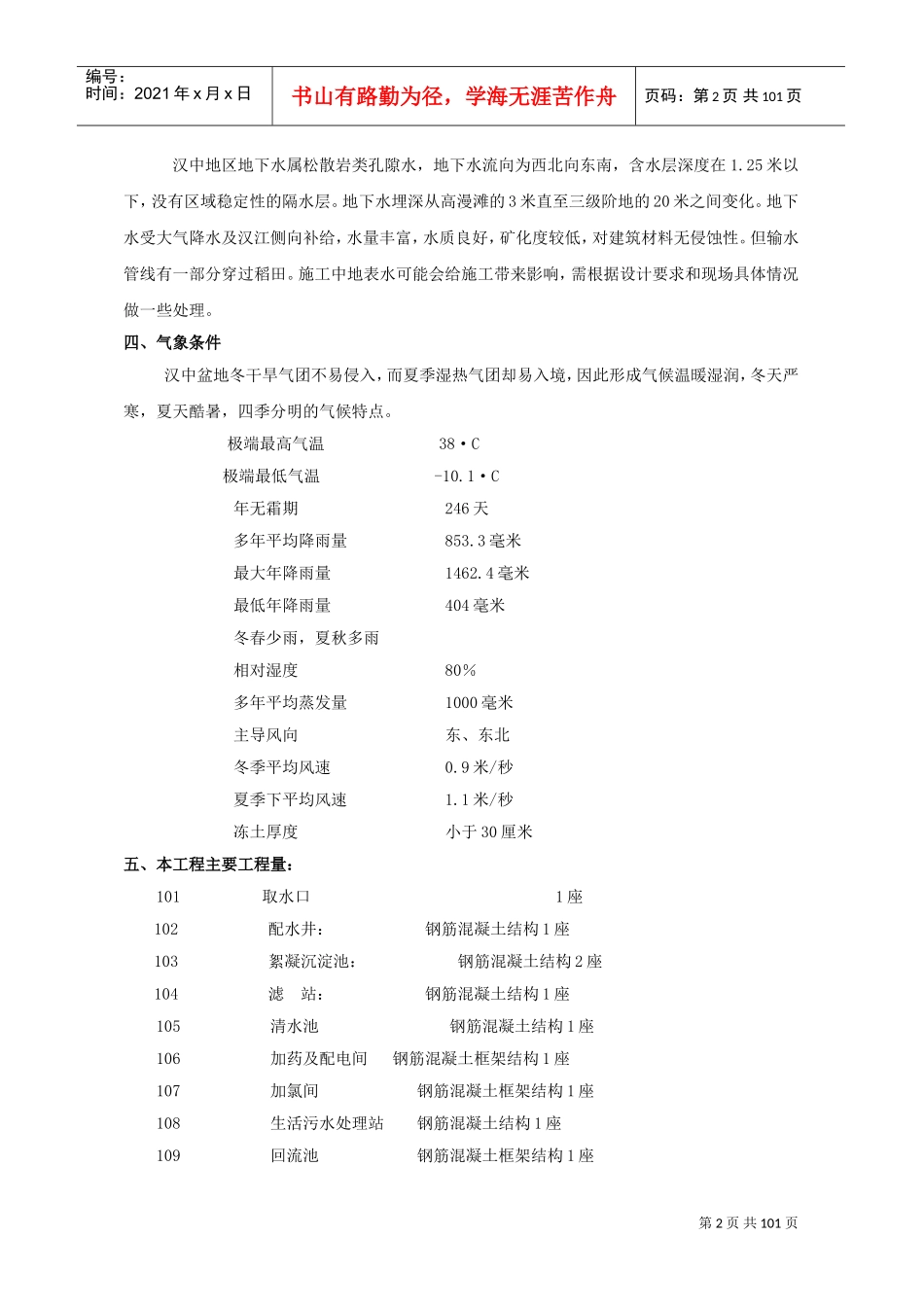

第1页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共101页汉中市石门城市供水工程施工组织设计第一章工程概况一、工程简介工程采用汉中石门水库作水源，厂址选在河东店镇境内，沿汉褒公路向汉中市供水，供水管道采用Ф1200PCCP混凝土钢套管。总长共计11.65公里。水厂设计日供水能力100000立方米，工程施工工期为15个月。共有构建筑物14座，主要结构物为絮凝沉淀池、清水池、滤站。絮凝沉淀池：有二个对称的1#池、2#池组成，其外形尺寸分别为80.45M，宽18.1M，净高3.8M，底板厚度45CM，墙壁厚度35、30、20CM，每池用3条橡胶止水带连成一个整体，基础低处标高为579.3M高处标高为580.4M。清水池：为二个独立池组成，外形尺寸分别为长72.7M，宽23.7M,高5.6M，用二条橡胶止水带连接成整体，水池最大容量为9300M3，池底板厚度为50CM，墙壁厚35CM，顶板厚20CM，内设溢流墙、导流墙，现浇柱35×35CM支承板顶荷载，基础底标高575.3M池顶标高水平581.0M。滤站：是有滤池和泵房组成，滤池外形尺寸为长29.75M，宽36.2M,用一横一纵二条橡胶止水带连成整体，池底标高577.3M，池顶标高584.0M,反冲洗泵房为二层框架结构,第一层层高5.55M,第二层层高3.65M,内设反冲洗现浇钢筋混凝土池一座,检查井一个。二、场地情况石门水厂位于汉中市区北部，距汉中市中心16公里，作为水源的石门水库位于石门水厂以北3.5公里。水厂以西800米处，褒河自北向南经过，宝汉公路距水厂西南600米，水厂距河东店500米。宗营镇4公里。水厂北靠来自石门水库的东干渠，东侧为小桔园，南边是汉江机床厂围墙，西南紧临汉江机床厂子弟学校。水厂地势为北高南低，高差坡度超过6﹪，且沉淀池结构池底比东干渠底低6米多。水厂由东干渠取水，取水采用重力流。清水池底标高比汉中市地面标高高出60多米，也能満足重力供水要求。石门水厂长320米，宽170米，占地面积49225㎡。日供水能力为10万立方米。三、水文地质汉中盆地是以堆积作用为主冲洪积平原，汉中市位于汉江高漫滩和一、二地级阶地上，土壤性质为粉砂、砂卵石、亚粘土、亚砂土组成。城区土层由粉砂、砂卵石、亚粘土组成，承载力约为150~200kpa不等。对一般的民用和建筑地基其承载力有足够的保证。但水厂地区和输水管线的部分地区有弱微膨胀土，对工程建设有一定影响，施工中严格按设计要求和膨胀土地区施工规范进行处理。第2页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共101页汉中地区地下水属松散岩类孔隙水，地下水流向为西北向东南，含水层深度在1.25米以下，没有区域稳定性的隔水层。地下水埋深从高漫滩的3米直至三级阶地的20米之间变化。地下水受大气降水及汉江侧向补给，水量丰富，水质良好，矿化度较低，对建筑材料无侵蚀性。但输水管线有一部分穿过稻田。施工中地表水可能会给施工带来影响，需根据设计要求和现场具体情况做一些处理。四、气象条件汉中盆地冬干旱气团不易侵入，而夏季湿热气团却易入境，因此形成气候温暖湿润，冬天严寒，夏天酷暑，四季分明的气候特点。极端最高气温38·C极端最低气温-10.1·C年无霜期246天多年平均降雨量853.3毫米最大年降雨量1462.4毫米最低年降雨量404毫米冬春少雨，夏秋多雨相对湿度80％多年平均蒸发量1000毫米主导风向东、东北冬季平均风速0.9米/秒夏季下平均风速1.1米/秒冻土厚度小于30厘米五、本工程主要工程量：101取水口1座102配水井：钢筋混凝土结构1座103絮凝沉淀池：钢筋混凝土结构2座104滤站：钢筋混凝土结构1座105清水池钢筋混凝土结构1座106加药及配电间钢筋混凝土框架结构1座107加氯间钢筋混凝土框架结构1座108生活污水处理站钢筋混凝土结构1座109回流池钢筋混凝土框架结构1座第3页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共101页201综合大楼砖混结构1座202机电仪修及车库钢筋混凝土框架结构1座203人流大门及门卫砖混框架结构1座204货流大门及门卫砖混框架结构1座205食堂砖混结构1座主要工程量表序号项目单位数量规格备注1钢筋吨684.6Ⅰ级2钢筋吨1598.3Ⅱ级3现浇砼立米19345.39C354现浇砼垫层立米255.6C...
