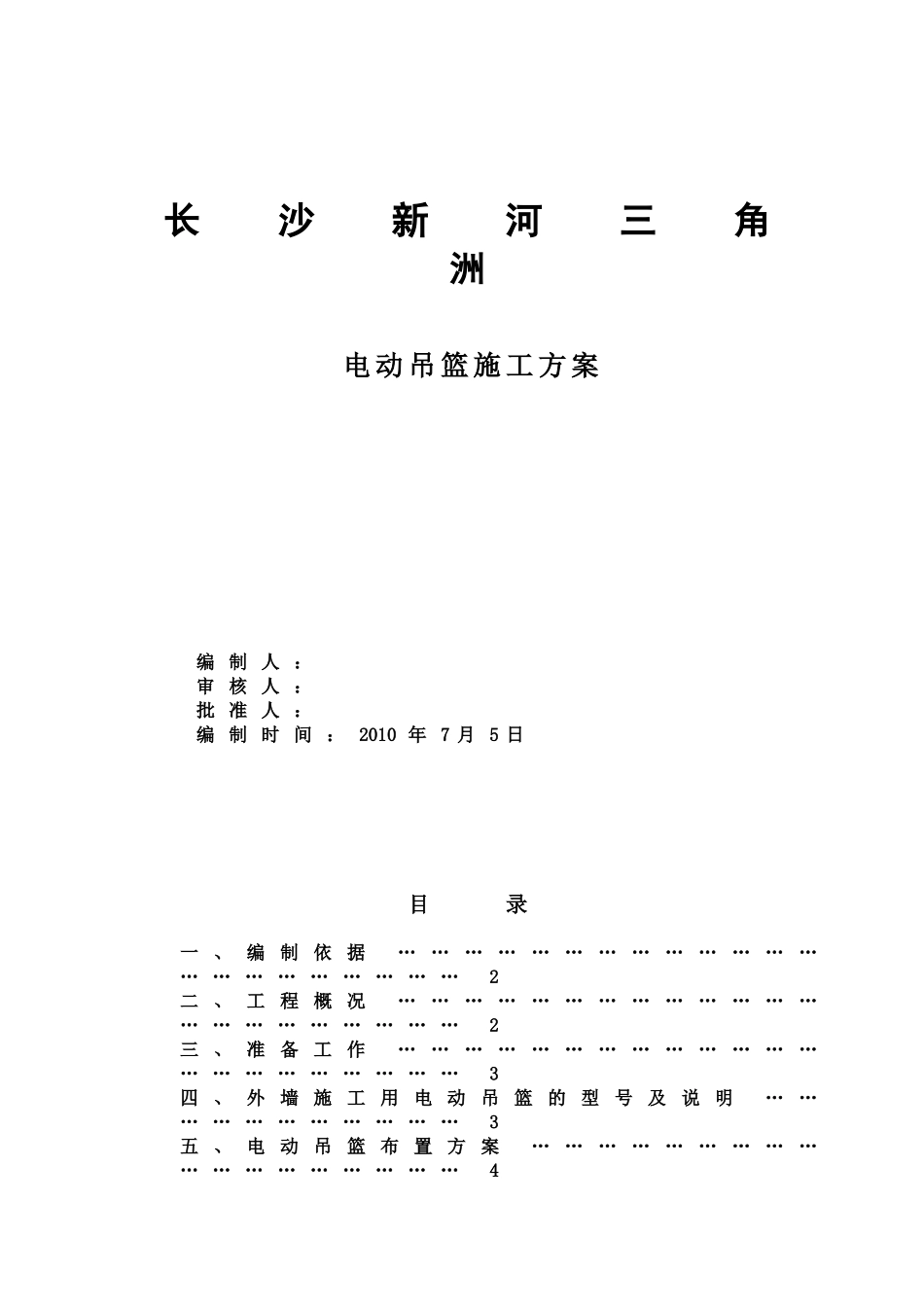

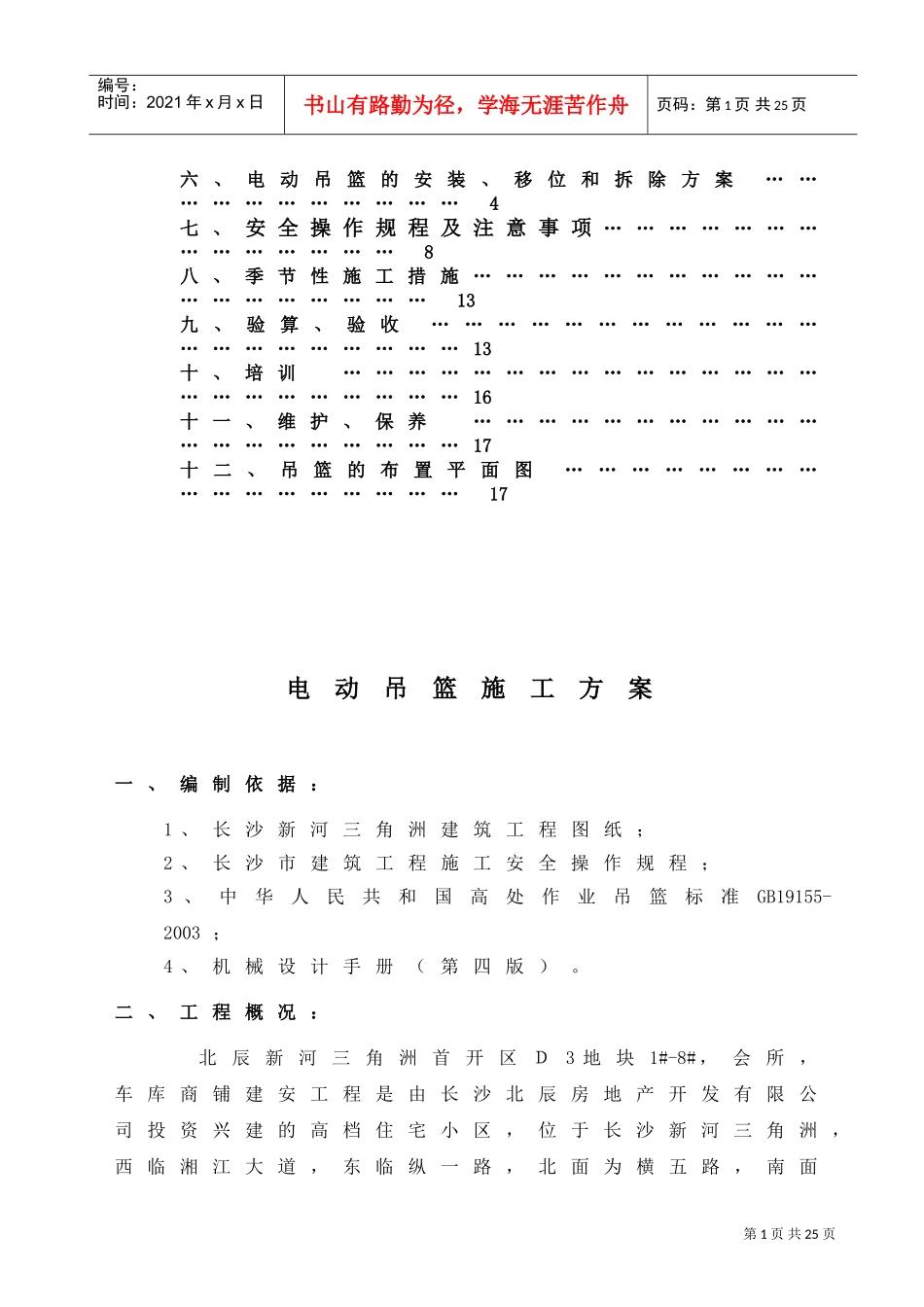

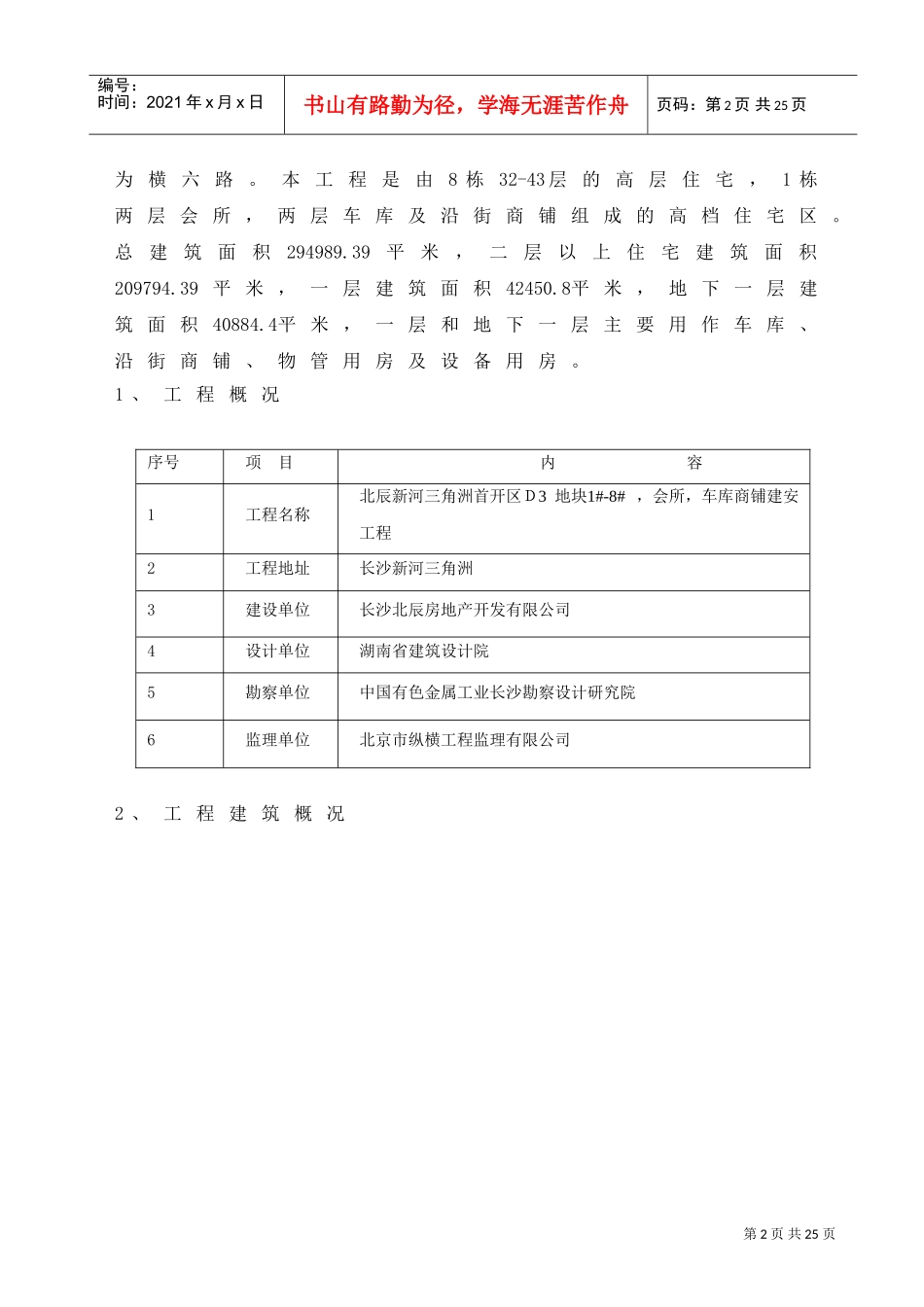

长沙新河三角洲电动吊篮施工方案编制人：审核人：批准人：编制时间：2010年7月5日目录一、编制依据…………………………………………………………2二、工程概况…………………………………………………………2三、准备工作…………………………………………………………3四、外墙施工用电动吊篮的型号及说明……………………………3五、电动吊篮布置方案………………………………………………4第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页六、电动吊篮的安装、移位和拆除方案……………………………4七、安全操作规程及注意事项……………………………………8八、季节性施工措施…………………………………………………13九、验算、验收………………………………………………………13十、培训………………………………………………………………16十一、维护、保养……………………………………………………17十二、吊篮的布置平面图……………………………………………17电动吊篮施工方案一、编制依据：1、长沙新河三角洲建筑工程图纸；2、长沙市建筑工程施工安全操作规程；3、中华人民共和国高处作业吊篮标准GB19155-2003；4、机械设计手册（第四版）。二、工程概况：北辰新河三角洲首开区Ｄ3地块1#-8#，会所，车库商铺建安工程是由长沙北辰房地产开发有限公司投资兴建的高档住宅小区，位于长沙新河三角洲，西临湘江大道，东临纵一路，北面为横五路，南面第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页为横六路。本工程是由8栋32-43层的高层住宅，1栋两层会所，两层车库及沿街商铺组成的高档住宅区。总建筑面积294989.39平米，二层以上住宅建筑面积209794.39平米，一层建筑面积42450.8平米，地下一层建筑面积40884.4平米，一层和地下一层主要用作车库、沿街商铺、物管用房及设备用房。1、工程概况序号项目内容1工程名称北辰新河三角洲首开区Ｄ3地块1#-8#，会所，车库商铺建安工程2工程地址长沙新河三角洲3建设单位长沙北辰房地产开发有限公司4设计单位湖南省建筑设计院5勘察单位中国有色金属工业长沙勘察设计研究院6监理单位北京市纵横工程监理有限公司2、工程建筑概况第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页三、准备工作：1.吊篮进场根据工程场地大小，使用数量及时间等情况，合理安排调度，分批进场。2.承租方应在吊篮所使用位置的建筑物内，预备380V电源。3.为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，应安排塔吊或者升降机设备予以配合。4.在使用吊篮位置的楼层面上，应具备基本平整条件（不需要预埋任何件）。已做防水保护层的，应准备木板若干，以加强成品的保护。5.在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮的安装或移动。第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页6.我公司会派吊篮技术人员负责现场指导安装，由承租方配合工人负责搬运设备配件，协助吊篮的安装、拆卸等工作。7.搬运：水平搬运包括平台、绳坠铁、电器系统等；垂直搬运包括屋面悬挂装置、钢丝绳、配重块等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗失。四、外墙施工用电动吊篮的型号及说明：我公司准备在该项目的外墙装修工程中,根据不同需要分别设置不同长度的电动吊篮，下面将吊篮的型号及相关资料作必要介绍：型号：ZLD50、ZLD63/ZLP630、ZLD80/ZLP800长度：1米、1.5米、2米、2.5米、3米、-----6米（1至6.0米可任意组合长度）ZLD50型吊篮后支架安装32块配重（800kg），ZLD63/ZLP630及ZLD80/ZLP800型吊篮后支架安装40块配重（1000kg）。额定载重为：ZLD50为500kg；ZLD63/ZLP630为630kg；ZLD80/ZLP800为800kg。ZLD50、ZLD63/ZLP630、ZLD80/ZLP800型吊篮组成部件：提升机（LTD5B，LTD6.3，LTD8B）2台；安全锁（LS20/LS30）2把；电控箱1套；屋顶吊架2付；工作平台1套；钢丝绳（直径8.3毫米/直径8.6毫米）4根；极限开关（JLXK1-111）2个；手控手柄（COBB1）1只；电缆...
