橡胶技术网 - 橡胶配方大全VIP免费

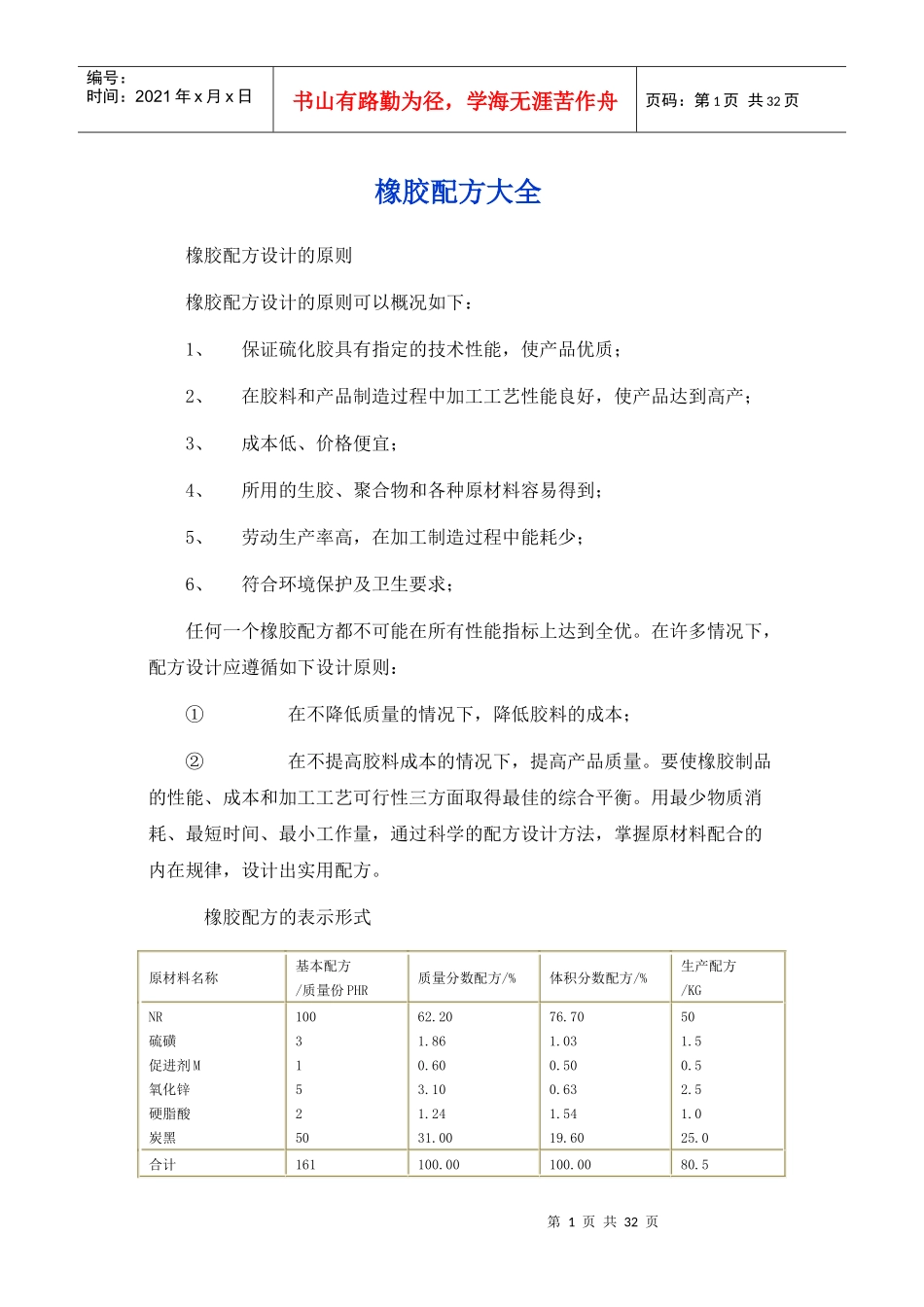

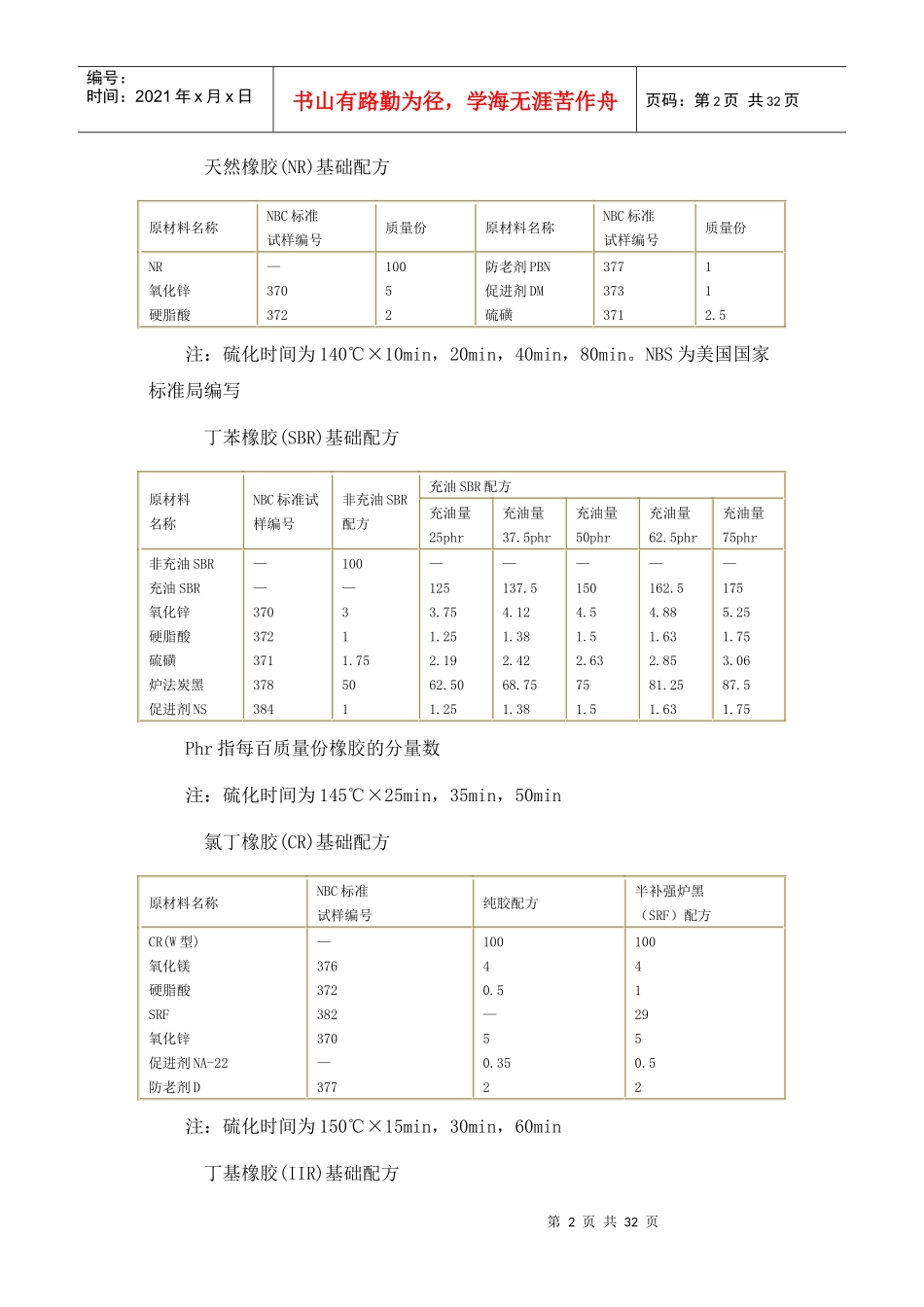

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页橡胶配方大全橡胶配方设计的原则橡胶配方设计的原则可以概况如下：1、保证硫化胶具有指定的技术性能，使产品优质；2、在胶料和产品制造过程中加工工艺性能良好，使产品达到高产；3、成本低、价格便宜；4、所用的生胶、聚合物和各种原材料容易得到；5、劳动生产率高，在加工制造过程中能耗少；6、符合环境保护及卫生要求；任何一个橡胶配方都不可能在所有性能指标上达到全优。在许多情况下，配方设计应遵循如下设计原则：①在不降低质量的情况下，降低胶料的成本；②在不提高胶料成本的情况下，提高产品质量。要使橡胶制品的性能、成本和加工工艺可行性三方面取得最佳的综合平衡。用最少物质消耗、最短时间、最小工作量，通过科学的配方设计方法，掌握原材料配合的内在规律，设计出实用配方。橡胶配方的表示形式原材料名称基本配方/质量份PHR质量分数配方/%体积分数配方/%生产配方/KGNR硫磺促进剂M氧化锌硬脂酸炭黑10031525062.201.860.603.101.2431.0076.701.030.500.631.5419.60501.50.52.51.025.0合计161100.00100.0080.5第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页天然橡胶(NR)基础配方原材料名称NBC标准试样编号质量份原材料名称NBC标准试样编号质量份NR氧化锌硬脂酸—37037210052防老剂PBN促进剂DM硫磺377373371112.5注：硫化时间为140℃×10min，20min，40min，80min。NBS为美国国家标准局编写丁苯橡胶(SBR)基础配方原材料名称NBC标准试样编号非充油SBR配方充油SBR配方充油量25phr充油量37.5phr充油量50phr充油量62.5phr充油量75phr非充油SBR充油SBR氧化锌硬脂酸硫磺炉法炭黑促进剂NS——370372371378384100—311.75501—1253.751.252.1962.501.25—137.54.121.382.4268.751.38—1504.51.52.63751.5—162.54.881.632.8581.251.63—1755.251.753.0687.51.75Phr指每百质量份橡胶的分量数注：硫化时间为145℃×25min，35min，50min氯丁橡胶(CR)基础配方原材料名称NBC标准试样编号纯胶配方半补强炉黑（SRF）配方CR(W型)氧化镁硬脂酸SRF氧化锌促进剂NA-22防老剂D—376372382370—37710040.5—50.352100412950.52注：硫化时间为150℃×15min，30min，60min丁基橡胶(IIR)基础配方第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页原材料名称NBC标准试样编号纯胶配方槽黑配方高耐磨炭黑（HAF）配方IIR氧化锌硫磺硬脂酸促进剂DM促进剂TMTD槽发炭黑HAF—37037137237337437537810052——1——1005230.5150—10031.751—1—50注：硫化时间为150℃×20min，40min，80min；150℃×25min，50min，100min丁腈橡胶（NBR）基础配方原材料名称NBC标准试样编号瓦斯炭黑配方NBR氧化锌硬脂酸硫磺促进剂DM瓦斯炭黑—370372371373382100511.5140注：硫化时间为150℃×10min，20min，80min顺丁橡胶(BR)基础配方原材料名称NBC标准试样编号HAF配方BR氧化锌硫磺硬脂酸促进剂NSHAFASTM型103油—370371372384378—10031.520.96015注：硫化时间为145℃×25min，35min，50min异戊橡胶（IR）基础配方原材料名称NBC标准试样编号HAF配方IR—100第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页氧化锌硫磺硬脂酸促进剂NSHAF37037137238437852.2520.735注：硫化时间为15℃×20min，30min，40min，60min。纯胶配方采用天然橡胶基础配方。三元乙丙橡胶（EPDM）基础配方原材料名称质量份原材料名称质量份EPDM氧化锌硬脂酸促进剂M100510.5促进剂TMTD硫磺HAF(高耐磨炭黑)环烷油1.51.55015注：硫化条件在第三单体为DCDP时为160℃×30min，40min，第三单体为ENB时为160℃×10min，20min氯磺化聚乙烯（CSM）基础配方原材料名称黑色配方白色配方CSMSRF一氧化铅活性氧化锌促进剂DM促进剂DPTT二氧化钛碳酸钙季戊四醇1004025—0.52———100——4—23.5503注：硫化时间为153℃×30min，40min，50min氯化丁基橡胶（CIIR）基础配方原材料名称质量份原材料名称质量份CIIR硬脂酸促进剂DM...
