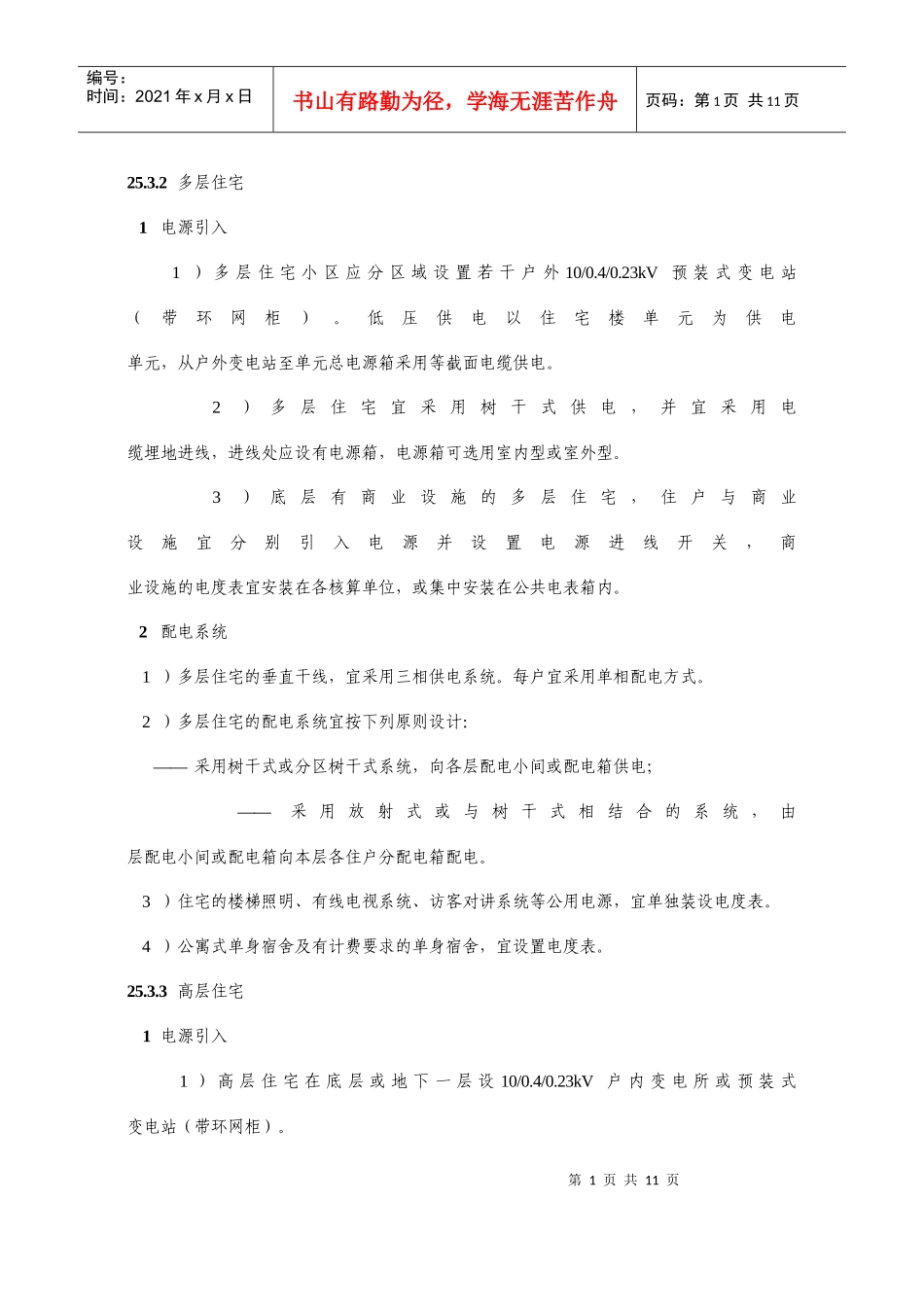

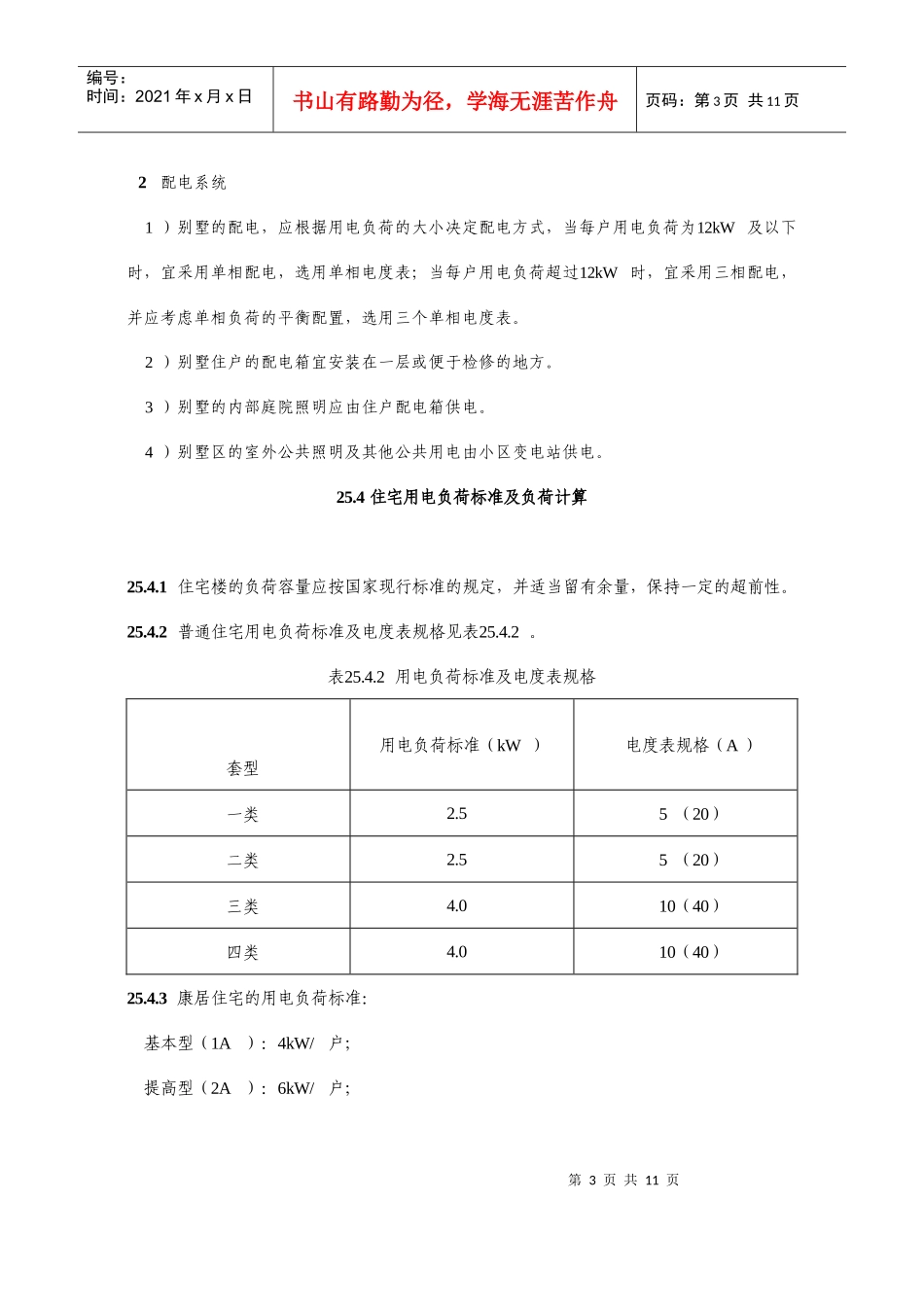

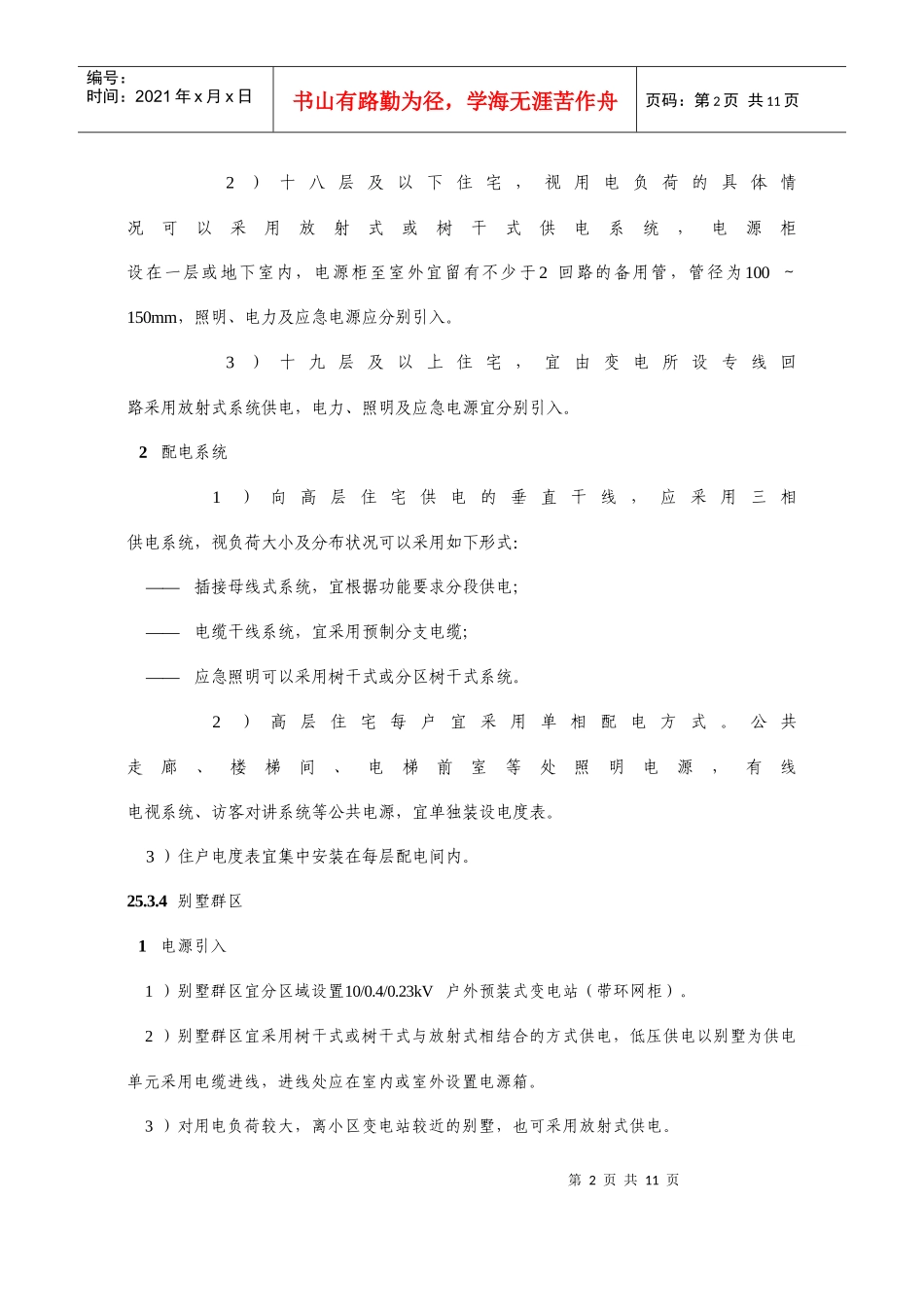

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页25.3.2多层住宅1电源引入1）多层住宅小区应分区域设置若干户外10/0.4/0.23kV预装式变电站（带环网柜）。低压供电以住宅楼单元为供电单元，从户外变电站至单元总电源箱采用等截面电缆供电。2）多层住宅宜采用树干式供电，并宜采用电缆埋地进线，进线处应设有电源箱，电源箱可选用室内型或室外型。3）底层有商业设施的多层住宅，住户与商业设施宜分别引入电源并设置电源进线开关，商业设施的电度表宜安装在各核算单位，或集中安装在公共电表箱内。2配电系统1）多层住宅的垂直干线，宜采用三相供电系统。每户宜采用单相配电方式。2）多层住宅的配电系统宜按下列原则设计：——采用树干式或分区树干式系统，向各层配电小间或配电箱供电；——采用放射式或与树干式相结合的系统，由层配电小间或配电箱向本层各住户分配电箱配电。3）住宅的楼梯照明、有线电视系统、访客对讲系统等公用电源，宜单独装设电度表。4）公寓式单身宿舍及有计费要求的单身宿舍，宜设置电度表。25.3.3高层住宅1电源引入1）高层住宅在底层或地下一层设10/0.4/0.23kV户内变电所或预装式变电站（带环网柜）。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2）十八层及以下住宅，视用电负荷的具体情况可以采用放射式或树干式供电系统，电源柜设在一层或地下室内，电源柜至室外宜留有不少于2回路的备用管，管径为100～150mm，照明、电力及应急电源应分别引入。3）十九层及以上住宅，宜由变电所设专线回路采用放射式系统供电，电力、照明及应急电源宜分别引入。2配电系统1）向高层住宅供电的垂直干线，应采用三相供电系统，视负荷大小及分布状况可以采用如下形式：——插接母线式系统，宜根据功能要求分段供电；——电缆干线系统，宜采用预制分支电缆；——应急照明可以采用树干式或分区树干式系统。2）高层住宅每户宜采用单相配电方式。公共走廊、楼梯间、电梯前室等处照明电源，有线电视系统、访客对讲系统等公共电源，宜单独装设电度表。3）住户电度表宜集中安装在每层配电间内。25.3.4别墅群区1电源引入1）别墅群区宜分区域设置10/0.4/0.23kV户外预装式变电站（带环网柜）。2）别墅群区宜采用树干式或树干式与放射式相结合的方式供电，低压供电以别墅为供电单元采用电缆进线，进线处应在室内或室外设置电源箱。3）对用电负荷较大，离小区变电站较近的别墅，也可采用放射式供电。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页2配电系统1）别墅的配电，应根据用电负荷的大小决定配电方式，当每户用电负荷为12kW及以下时，宜采用单相配电，选用单相电度表；当每户用电负荷超过12kW时，宜采用三相配电，并应考虑单相负荷的平衡配置，选用三个单相电度表。2）别墅住户的配电箱宜安装在一层或便于检修的地方。3）别墅的内部庭院照明应由住户配电箱供电。4）别墅区的室外公共照明及其他公共用电由小区变电站供电。25.4住宅用电负荷标准及负荷计算25.4.1住宅楼的负荷容量应按国家现行标准的规定，并适当留有余量，保持一定的超前性。25.4.2普通住宅用电负荷标准及电度表规格见表25.4.2。表25.4.2用电负荷标准及电度表规格套型用电负荷标准（kW）电度表规格（A）一类2.55（20）二类2.55（20）三类4.010（40）四类4.010（40）25.4.3康居住宅的用电负荷标准：基本型（1A）：4kW/户；提高型（2A）：6kW/户；第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页先进型（3A）：8kW/户。25.4.6照明1照明设计应适应住宅建筑功能多样、灵活多变的发展需要。2照明设计应根据使用性质、功能要求和使用条件，分别选取适宜的照度，照度标准应符合相关的国家规范。3住宅（小区）的公共走道、走廊、楼梯间应设人工照明，除高层住宅的电梯厅和火灾应急照明外，均应安装节能型自熄开关或设带指示灯（或自发光装置）的双控延时开关。4高层住宅火灾应急照明应符合下列规定：1）十九层及以上高层住宅的...
