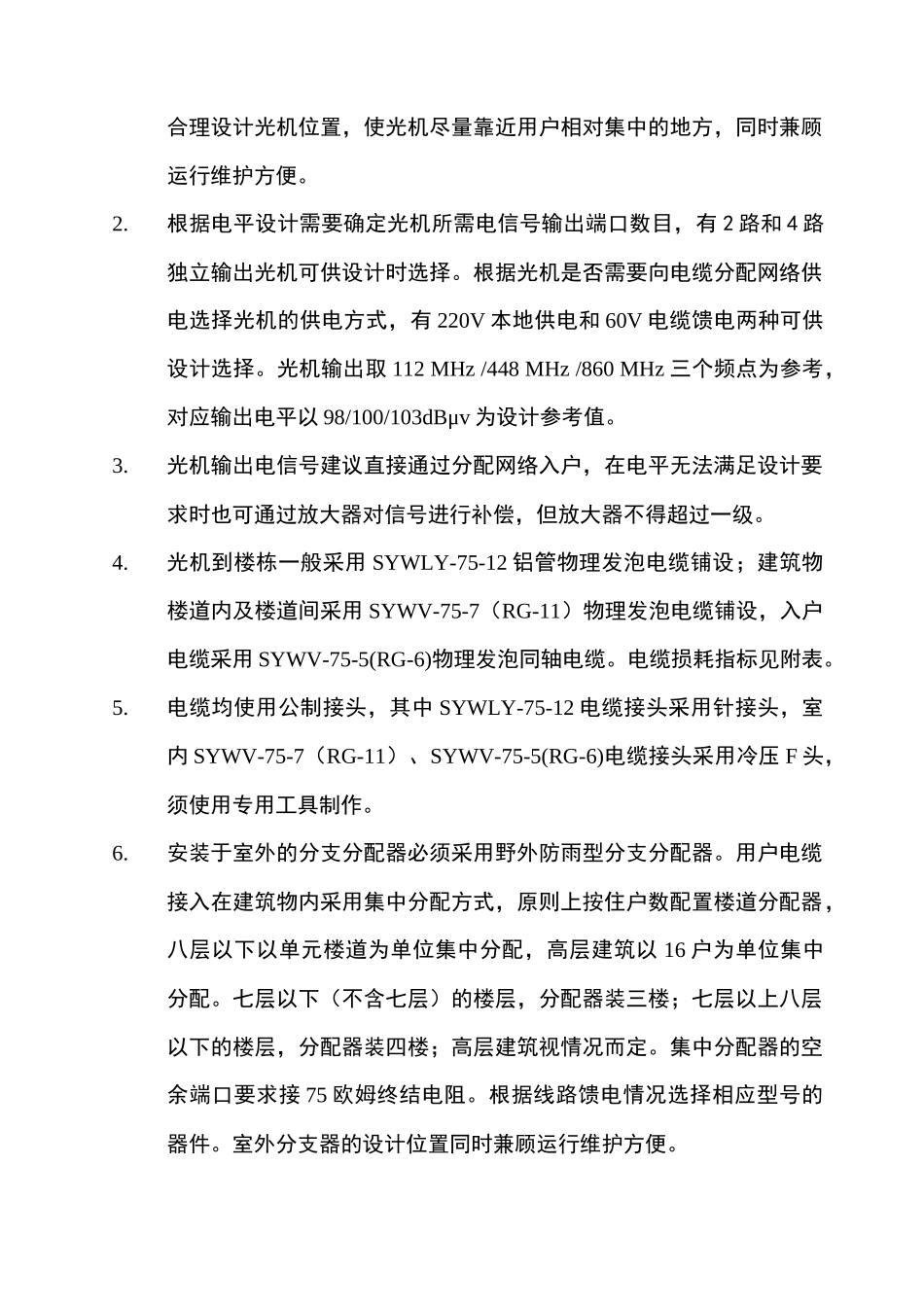

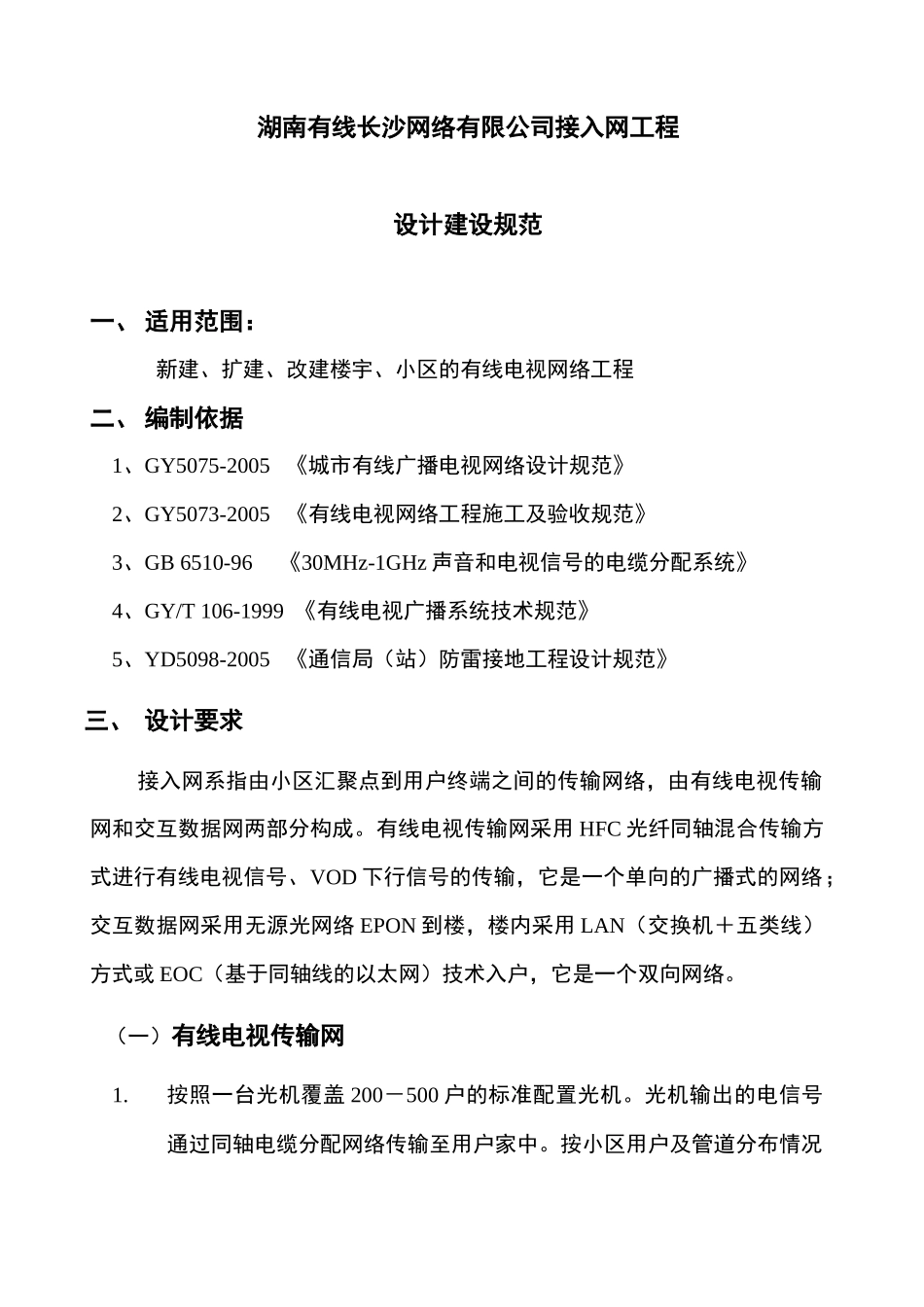

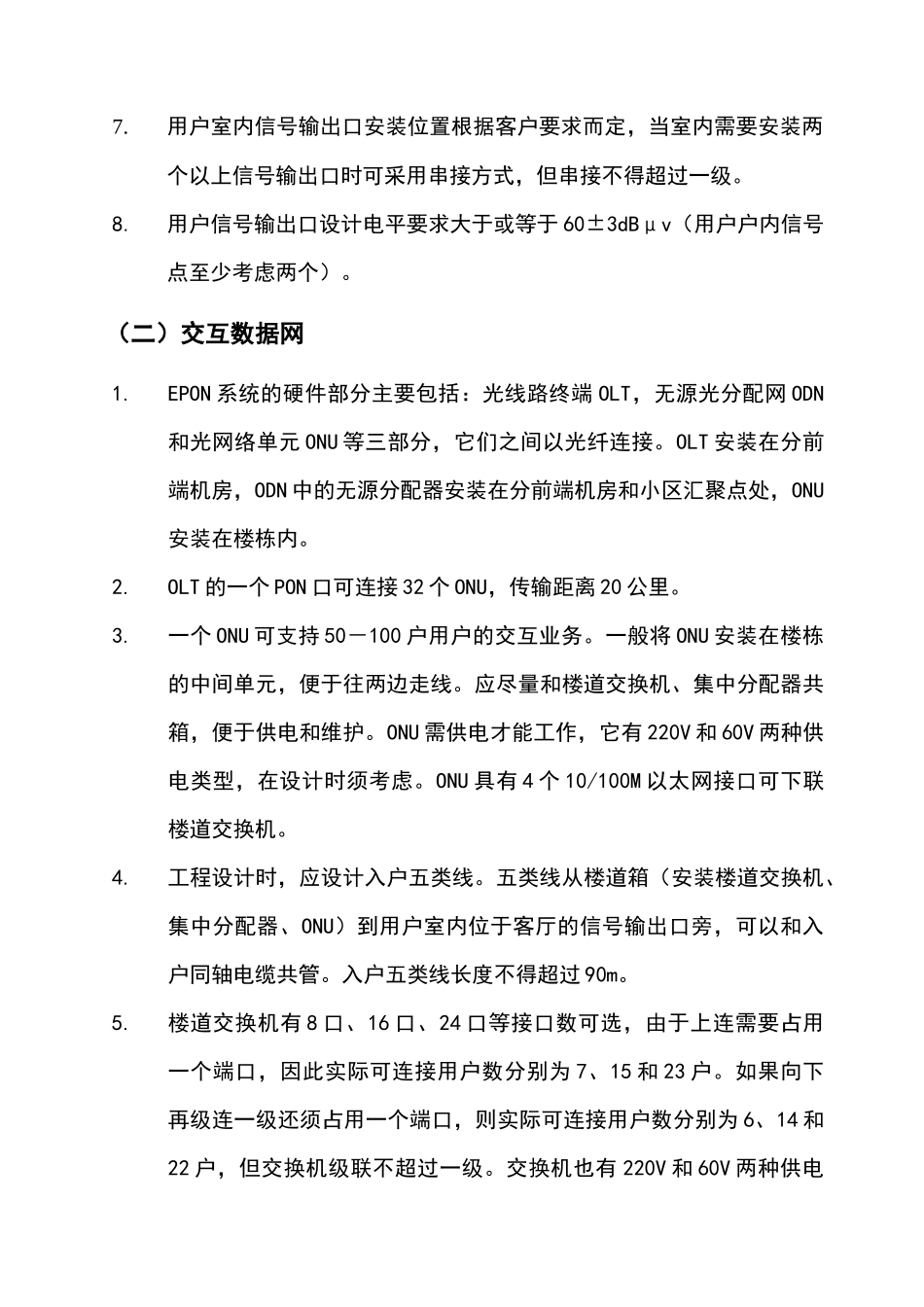

湖南有线长沙网络有限公司接入网工程设计建设规范一、适用范围：新建、扩建、改建楼宇、小区的有线电视网络工程二、编制依据1、GY5075-2005《城市有线广播电视网络设计规范》2、GY5073-2005《有线电视网络工程施工及验收规范》3、GB6510-96《30MHz-1GHz声音和电视信号的电缆分配系统》4、GY/T106-1999《有线电视广播系统技术规范》5、YD5098-2005《通信局（站）防雷接地工程设计规范》三、设计要求接入网系指由小区汇聚点到用户终端之间的传输网络，由有线电视传输网和交互数据网两部分构成。有线电视传输网采用HFC光纤同轴混合传输方式进行有线电视信号、VOD下行信号的传输，它是一个单向的广播式的网络；交互数据网采用无源光网络EPON到楼，楼内采用LAN（交换机＋五类线）方式或EOC（基于同轴线的以太网）技术入户，它是一个双向网络。（一）有线电视传输网1.按照一台光机覆盖200－500户的标准配置光机。光机输出的电信号通过同轴电缆分配网络传输至用户家中。按小区用户及管道分布情况合理设计光机位置，使光机尽量靠近用户相对集中的地方，同时兼顾运行维护方便。2.根据电平设计需要确定光机所需电信号输出端口数目，有2路和4路独立输出光机可供设计时选择。根据光机是否需要向电缆分配网络供电选择光机的供电方式，有220V本地供电和60V电缆馈电两种可供设计选择。光机输出取112MHz/448MHz/860MHz三个频点为参考，对应输出电平以98/100/103dBμv为设计参考值。3.光机输出电信号建议直接通过分配网络入户，在电平无法满足设计要求时也可通过放大器对信号进行补偿，但放大器不得超过一级。4.光机到楼栋一般采用SYWLY-75-12铝管物理发泡电缆铺设；建筑物楼道内及楼道间采用SYWV-75-7（RG-11）物理发泡电缆铺设，入户电缆采用SYWV-75-5(RG-6)物理发泡同轴电缆。电缆损耗指标见附表。5.电缆均使用公制接头，其中SYWLY-75-12电缆接头采用针接头，室内SYWV-75-7（RG-11）、SYWV-75-5(RG-6)电缆接头采用冷压F头，须使用专用工具制作。6.安装于室外的分支分配器必须采用野外防雨型分支分配器。用户电缆接入在建筑物内采用集中分配方式，原则上按住户数配置楼道分配器，八层以下以单元楼道为单位集中分配，高层建筑以16户为单位集中分配。七层以下（不含七层）的楼层，分配器装三楼；七层以上八层以下的楼层，分配器装四楼；高层建筑视情况而定。集中分配器的空余端口要求接75欧姆终结电阻。根据线路馈电情况选择相应型号的器件。室外分支器的设计位置同时兼顾运行维护方便。7.用户室内信号输出口安装位置根据客户要求而定，当室内需要安装两个以上信号输出口时可采用串接方式，但串接不得超过一级。8.用户信号输出口设计电平要求大于或等于60±3dBμv（用户户内信号点至少考虑两个）。（二）交互数据网1.EPON系统的硬件部分主要包括：光线路终端OLT，无源光分配网ODN和光网络单元ONU等三部分，它们之间以光纤连接。OLT安装在分前端机房，ODN中的无源分配器安装在分前端机房和小区汇聚点处，ONU安装在楼栋内。2.OLT的一个PON口可连接32个ONU，传输距离20公里。3.一个ONU可支持50－100户用户的交互业务。一般将ONU安装在楼栋的中间单元，便于往两边走线。应尽量和楼道交换机、集中分配器共箱，便于供电和维护。ONU需供电才能工作，它有220V和60V两种供电类型，在设计时须考虑。ONU具有4个10/100M以太网接口可下联楼道交换机。4.工程设计时，应设计入户五类线。五类线从楼道箱（安装楼道交换机、集中分配器、ONU）到用户室内位于客厅的信号输出口旁，可以和入户同轴电缆共管。入户五类线长度不得超过90m。5.楼道交换机有8口、16口、24口等接口数可选，由于上连需要占用一个端口，因此实际可连接用户数分别为7、15和23户。如果向下再级连一级还须占用一个端口，则实际可连接用户数分别为6、14和22户，但交换机级联不超过一级。交换机也有220V和60V两种供电类型，在设计时须考虑。6.对于已布放五类线入户的小区，将五类线与楼道交换机连接即开通了交互数据网。对于没有五类线入户的用户，可采取EOC方式通过有线电视入户电缆开通交互数据网。7.当使用复合电缆入户时，如其中的五类线暂不连接设...
