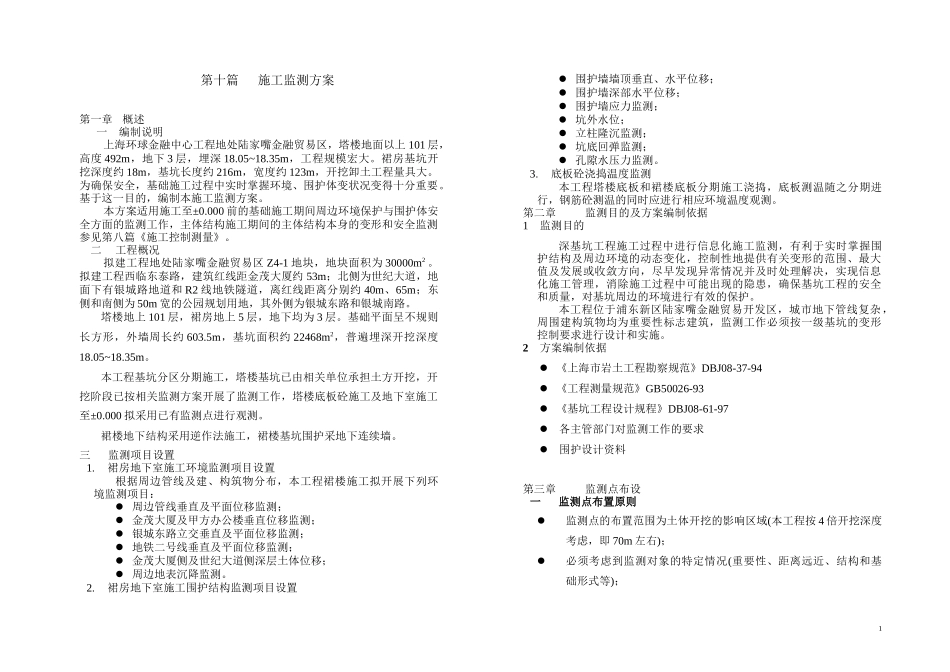

环球金融中心裙楼监测方案_第1页
1/23

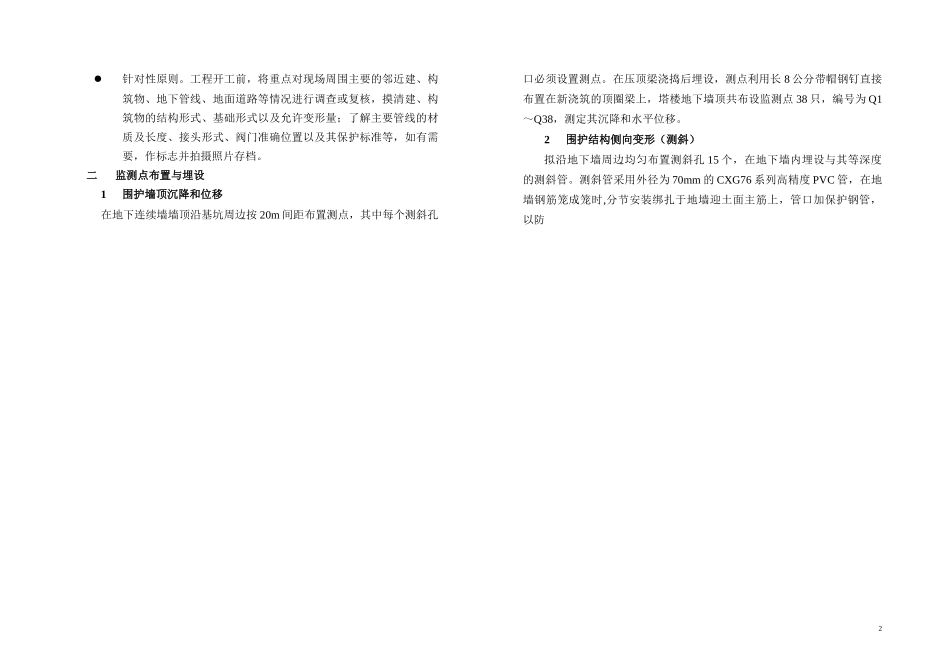

环球金融中心裙楼监测方案_第2页
2/23

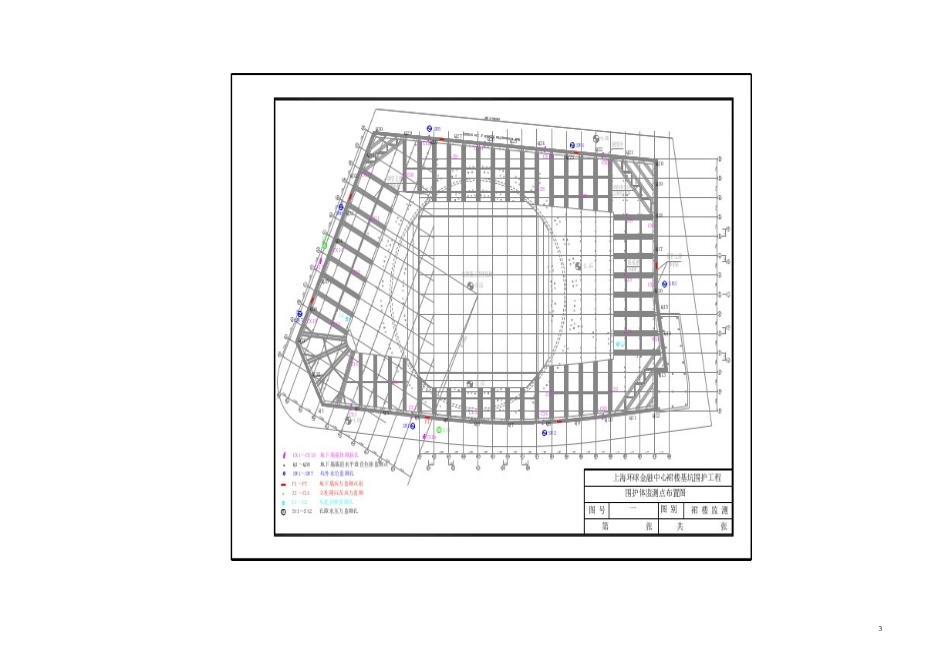

环球金融中心裙楼监测方案_第3页
3/23
第十篇施工监测方案第一章概述一编制说明上海环球金融中心工程地处陆家嘴金融贸易区,塔楼地面以上101层,高度492m,地下3层,埋深18.05~18.35m,工程规模宏大。裙房基坑开挖深度约18m,基坑长度约216m,宽度约123m,开挖卸土工程量具大。为确保安全,基础施工过程中实时掌握环境、围护体变状况变得十分重要。基于这一目的,编制本施工监测方案。本方案适用施工至±0.000前的基础施工期间周边环境保护与围护体安全方面的监测工作,主体结构施工期间的主体结构本身的变形和安全监测参见第八篇《施工控制测量》。二工程概况拟建工程地处陆家嘴金融贸易区Z4-1地块,地块面积为30000m2。拟建工程西临东泰路,建筑红线距金茂大厦约53m;北侧为世纪大道,地面下有银城路地道和R2线地铁隧道,离红线距离分别约40m、65m;东侧和南侧为50m宽的公园规划用地,其外侧为银城东路和银城南路。塔楼地上101层,裙房地上5层,地下均为3层。基础平面呈不规则长方形,外墙周长约603.5m,基坑面积约22468m2,普遍埋深开挖深度18.05~18.35m。本工程基坑分区分期施工,塔楼基坑已由相关单位承担土方开挖,开挖阶段已按相关监测方案开展了监测工作,塔楼底板砼施工及地下室施工至±0.000拟采用已有监测点进行观测。裙楼地下结构采用逆作法施工,裙楼基坑围护采地下连续墙。三监测项目设置1.裙房地下室施工环境监测项目设置根据周边管线及建、构筑物分布,本工程裙楼施工拟开展下列环境监测项目:周边管线垂直及平面位移监测;金茂大厦及甲方办公楼垂直位移监测;银城东路立交垂直及平面位移监测;地铁二号线垂直及平面位移监测;金茂大厦侧及世纪大道侧深层土体位移;周边地表沉降监测。2.裙房地下室施工围护结构监测项目设置围护墙墙顶垂直、水平位移;围护墙深部水平位移;围护墙应力监测;坑外水位;立柱隆沉监测;坑底回弹监测;孔隙水压力监测。3.底板砼浇捣温度监测本工程塔楼底板和裙楼底板分期施工浇捣,底板测温随之分期进行,钢筋砼测温的同时应进行相应环境温度观测。第二章监测目的及方案编制依据1监测目的深基坑工程施工过程中进行信息化施工监测,有利于实时掌握围护结构及周边环境的动态变化,控制性地提供有关变形的范围、最大值及发展或收敛方向,尽早发现异常情况并及时处理解决,实现信息化施工管理,消除施工过程中可能出现的隐患,确保基坑工程的安全和质量,对基坑周边的环境进行有效的保护。本工程位于浦东新区陆家嘴金融贸易开发区,城市地下管线复杂,周围建构筑物均为重要性标志建筑,监测工作必须按一级基坑的变形控制要求进行设计和实施。2方案编制依据《上海市岩土工程勘察规范》DBJ08-37-94《工程测量规范》GB50026-93《基坑工程设计规程》DBJ08-61-97各主管部门对监测工作的要求围护设计资料第三章监测点布设一监测点布置原则监测点的布置范围为土体开挖的影响区域(本工程按4倍开挖深度考虑,即70m左右);必须考虑到监测对象的特定情况(重要性、距离远近、结构和基础形式等);1针对性原则。工程开工前,将重点对现场周围主要的邻近建、构筑物、地下管线、地面道路等情况进行调查或复核,摸清建、构筑物的结构形式、基础形式以及允许变形量;了解主要管线的材质及长度、接头形式、阀门准确位置以及其保护标准等,如有需要,作标志并拍摄照片存档。二监测点布置与埋设1围护墙顶沉降和位移在地下连续墙墙顶沿基坑周边按20m间距布置测点,其中每个测斜孔口必须设置测点。在压顶梁浇捣后埋设,测点利用长8公分带帽钢钉直接布置在新浇筑的顶圈梁上,塔楼地下墙顶共布设监测点38只,编号为Q1~Q38,测定其沉降和水平位移。2围护结构侧向变形(测斜)拟沿地下墙周边均匀布置测斜孔15个,在地下墙内埋设与其等深度的测斜管。测斜管采用外径为70mm的CXG76系列高精度PVC管,在地墙钢筋笼成笼时,分节安装绑扎于地墙迎土面主筋上,管口加保护钢管,以防23损坏;测斜管保持竖直,并使一对定向槽垂直于基坑边。在金茂大厦侧及世纪大道侧围护体外土体中埋设2只测斜孔,孔深与灌注桩同深,进行其土体深部位移监测。3地下墙钢筋应力监测由于本工...
