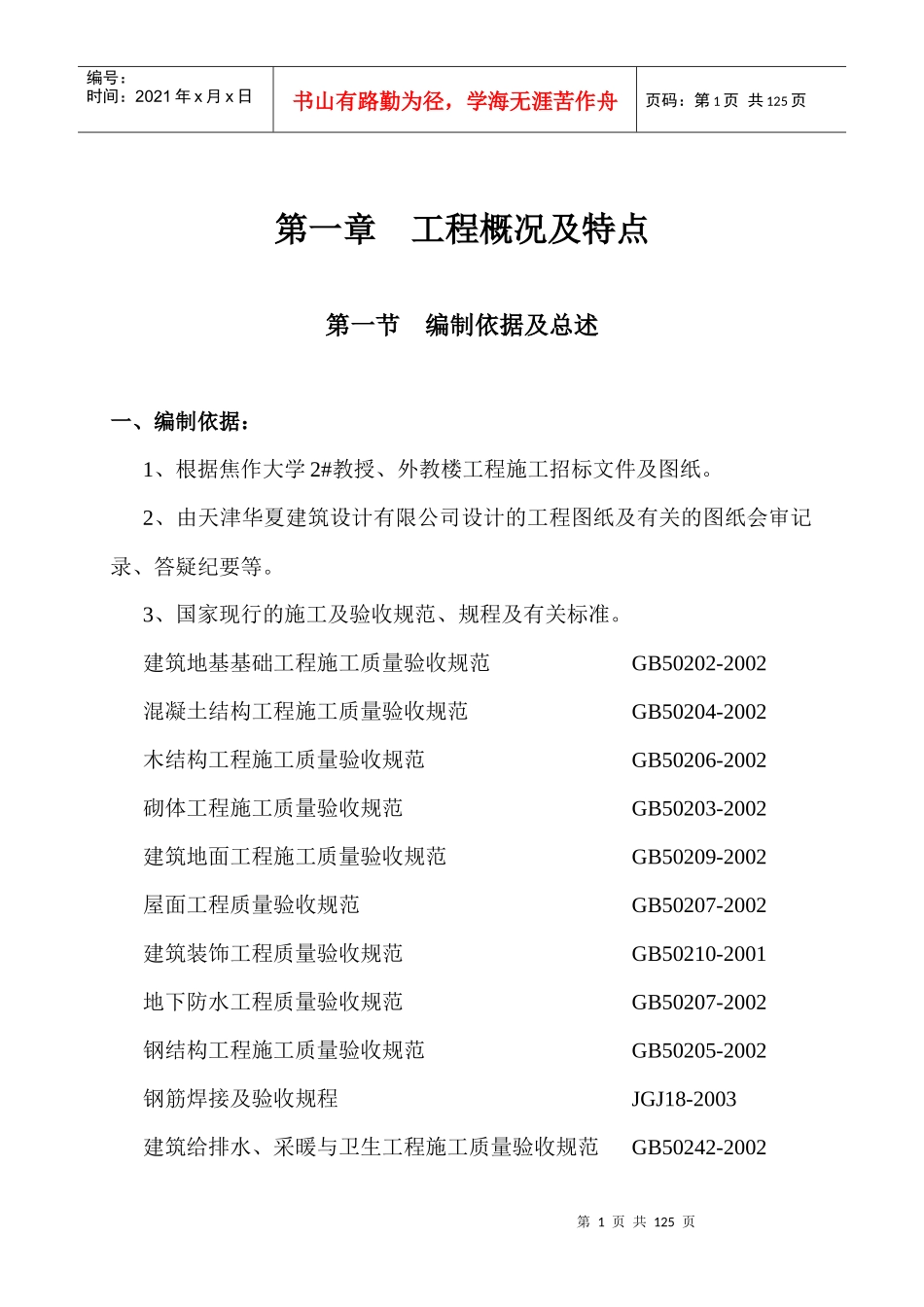

第1页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共125页第一章工程概况及特点第一节编制依据及总述一、编制依据：1、根据焦作大学2#教授、外教楼工程施工招标文件及图纸。2、由天津华夏建筑设计有限公司设计的工程图纸及有关的图纸会审记录、答疑纪要等。3、国家现行的施工及验收规范、规程及有关标准。建筑地基基础工程施工质量验收规范GB50202-2002混凝土结构工程施工质量验收规范GB50204-2002木结构工程施工质量验收规范GB50206-2002砌体工程施工质量验收规范GB50203-2002建筑地面工程施工质量验收规范GB50209-2002屋面工程质量验收规范GB50207-2002建筑装饰工程质量验收规范GB50210-2001地下防水工程质量验收规范GB50207-2002钢结构工程施工质量验收规范GB50205-2002钢筋焊接及验收规程JGJ18-2003建筑给排水、采暖与卫生工程施工质量验收规范GB50242-2002第2页共125页第1页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共125页施工现场临时用电安全技术规范GBJ46-88建筑施工高处作业安全技术规范GBJ80-91建筑机械安全技术规范GBJ33-86建筑电气工程施工质量验收规范GB50303-2002建筑工程施工质量验收统一标准GB50300-2001其他与本工程有关的施工及验收规范、标准图集。《工程建设标准强制性条文》（规范如有变化，以最新发布的为准）4、焦作市有关安全生产、文明施工、环保、消防等有关规定。5、我公司《程序文件》、《质量手册》、《三级文件》等技术规范文件。二、总述工程名称：焦作大学2#教授、外教楼建设单位：焦作大学设计单位：天津华厦建筑设计有限公司工程地点：本工程位于焦作大学新校区内，人民大道南侧，四号学生公寓东侧.工程概况：本工程总建筑面积为12758平方米，地下一层，地上二十五层，地下室层高为4.6m，其余各层每层高2.9m，建筑高度为77.55m，结构形式为钢筋混凝土框架短肢剪力墙结构，抗震设防烈度为7度。耐火第3页共125页第2页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共125页等级地上、地下为一级，建筑防水等级屋面为二级，地下室为二级。建筑合理使用年限为50年。第二节建筑设计外墙面：外墙及凸窗的顶板、底板、侧板均外贴50厚挤塑型聚苯板，外装饰采用一底二涂丙烯酸涂料。窗户：外门窗均为80系列塑钢门窗或断桥隔热门窗，外门窗面积大于1.5平米的窗玻璃底边离最终装修面小于500毫米的落地窗采用安全玻璃。内门窗的玻璃部位均采用无色透明玻璃。东、西、南、北面采用中空玻璃（12mm空气层）深灰色塑钢窗。节能设计：平屋面：聚苯乙烯泡沫板；外墙均外贴50厚挤塑型聚苯保；窗：平板中空玻璃；户门：复合保温防盗门。装饰：水泥地面（毛面），内墙及天棚面为混合砂浆（毛面）。装饰做法表：第三节结构设计作法部位地面楼面天棚内墙踢脚油漆涂料除前室、电梯间、厕所外水泥砂浆地面水泥砂浆楼面混合砂浆混合砂浆水泥砂浆木装修：调和漆；铁件：调和漆内墙及顶棚：内墙涂料前室、电梯间花岗岩地面花岗岩地面混合砂浆乳胶保温花岗岩厕所防滑陶瓷地砖防水楼面防滑陶瓷地砖防水水泥砂浆水泥砂浆第4页共125页第3页共125页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共125页一、结构形式本工程属于短肢剪力墙结构，±0.000以下外墙采用300厚钢筋砼墙，内墙采用200、300厚钢筋砼墙或200厚陶粒混凝土砌块；±0.000以上外墙采用200厚剪力墙或200mm厚加气混凝土砌块，外墙均外贴50厚挤塑型聚苯保温板，部分内墙采用200mm厚或100mm厚加气混凝土砌块，M5.0水泥砂浆砌筑。二、钢筋分类与混凝土强度等级的划分1、钢筋分类a、钢筋种类：ф--HPB235热轧钢筋，焊接采用E43xx焊条；Φ—HRB335、焊接采用E50xx焊条、RB400热轧钢筋，焊接采用E55xx焊条；焊条、焊缝高度除注明外均＞6mm；钢板采用Q235-B、Q345-B钢；b、钢筋应采用HPB325级、HRB335、HRB400级钢筋，严禁采用冷加工钢筋。c、钢筋接头：框架柱的底层、剪力墙边缘构件及剪力墙底部加强部位的纵向钢筋接头宜采用机械连接，也可采用绑扎搭接或焊接；d、当接头位置无法避开柱端箍筋加密区...
