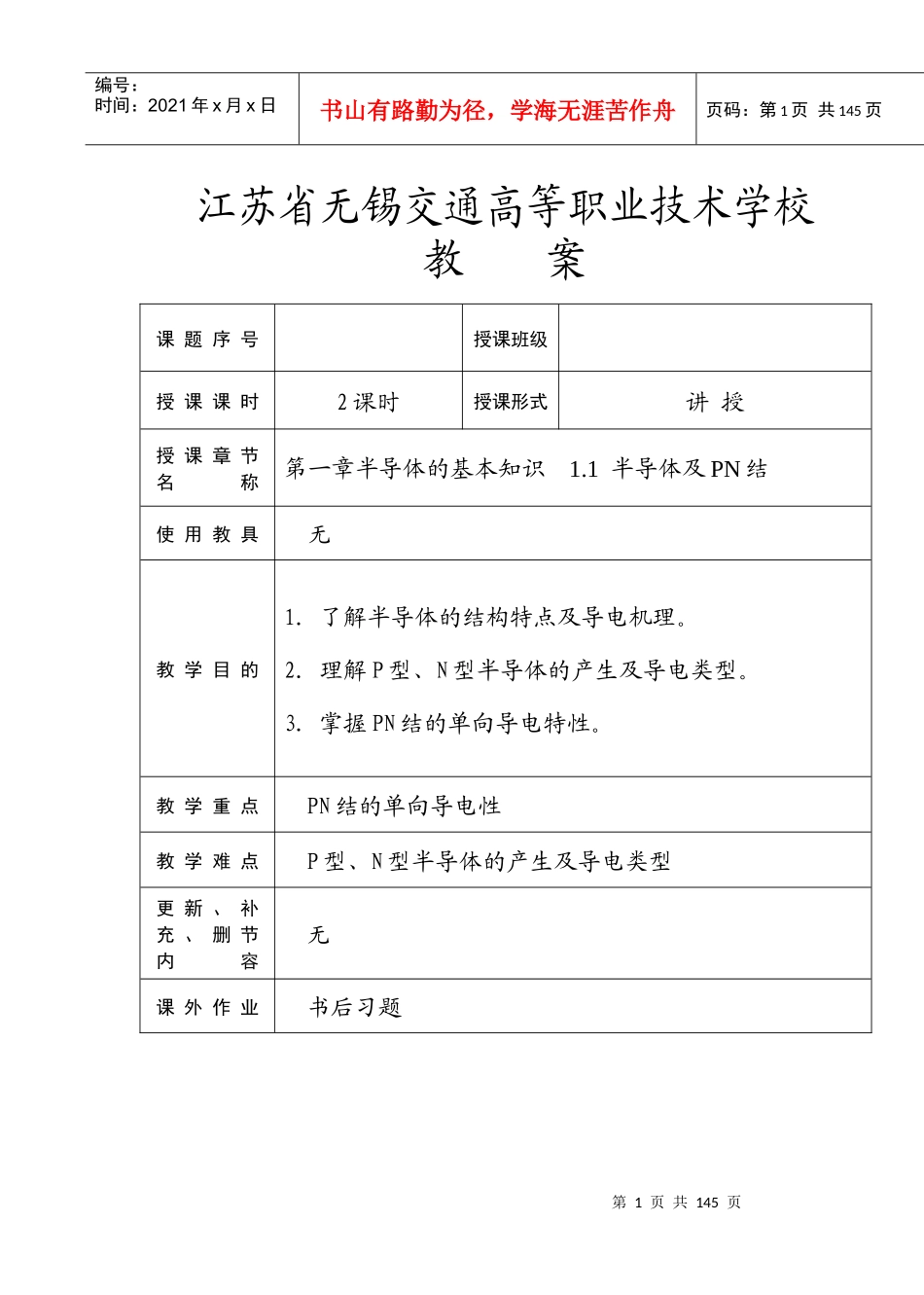

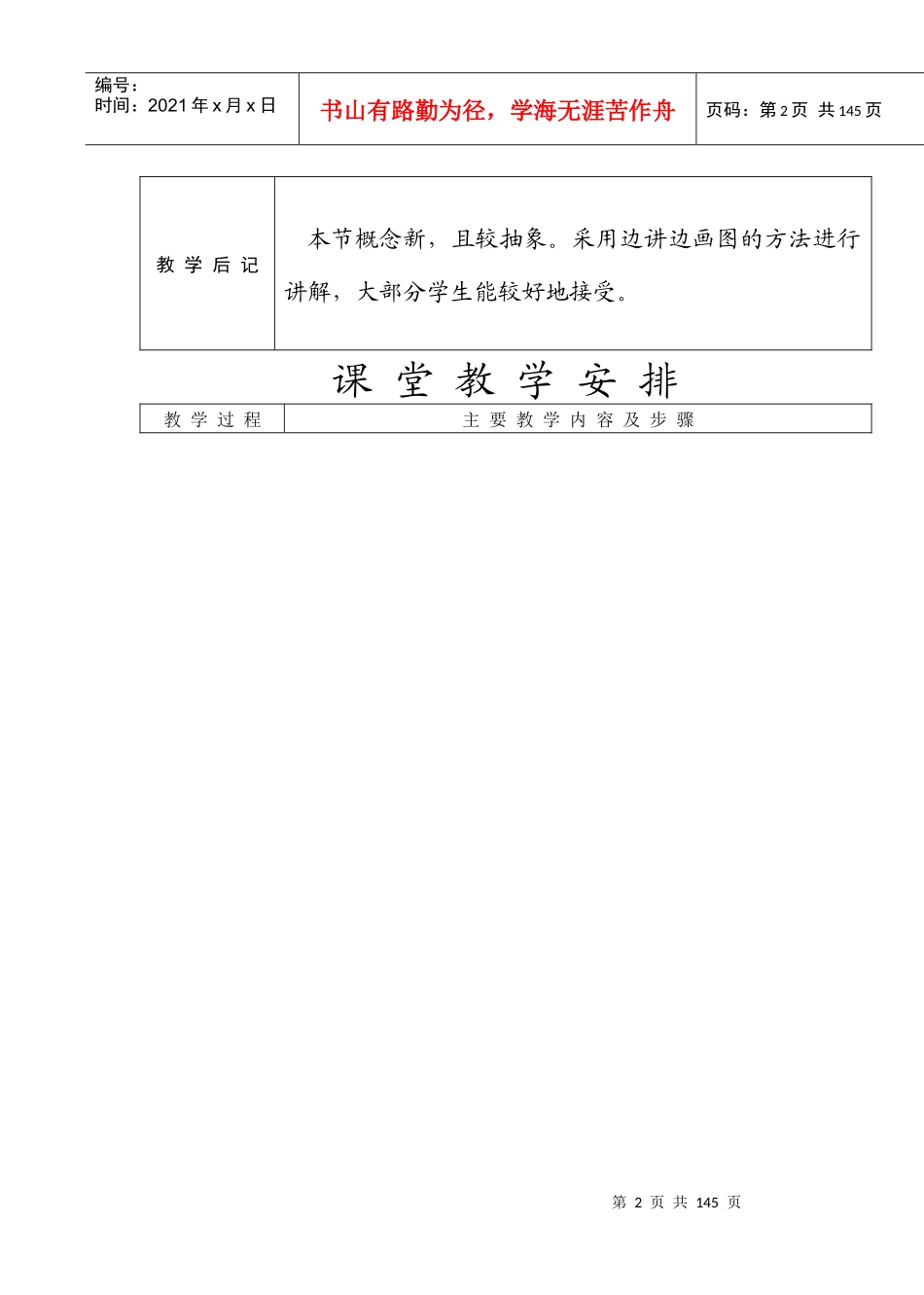

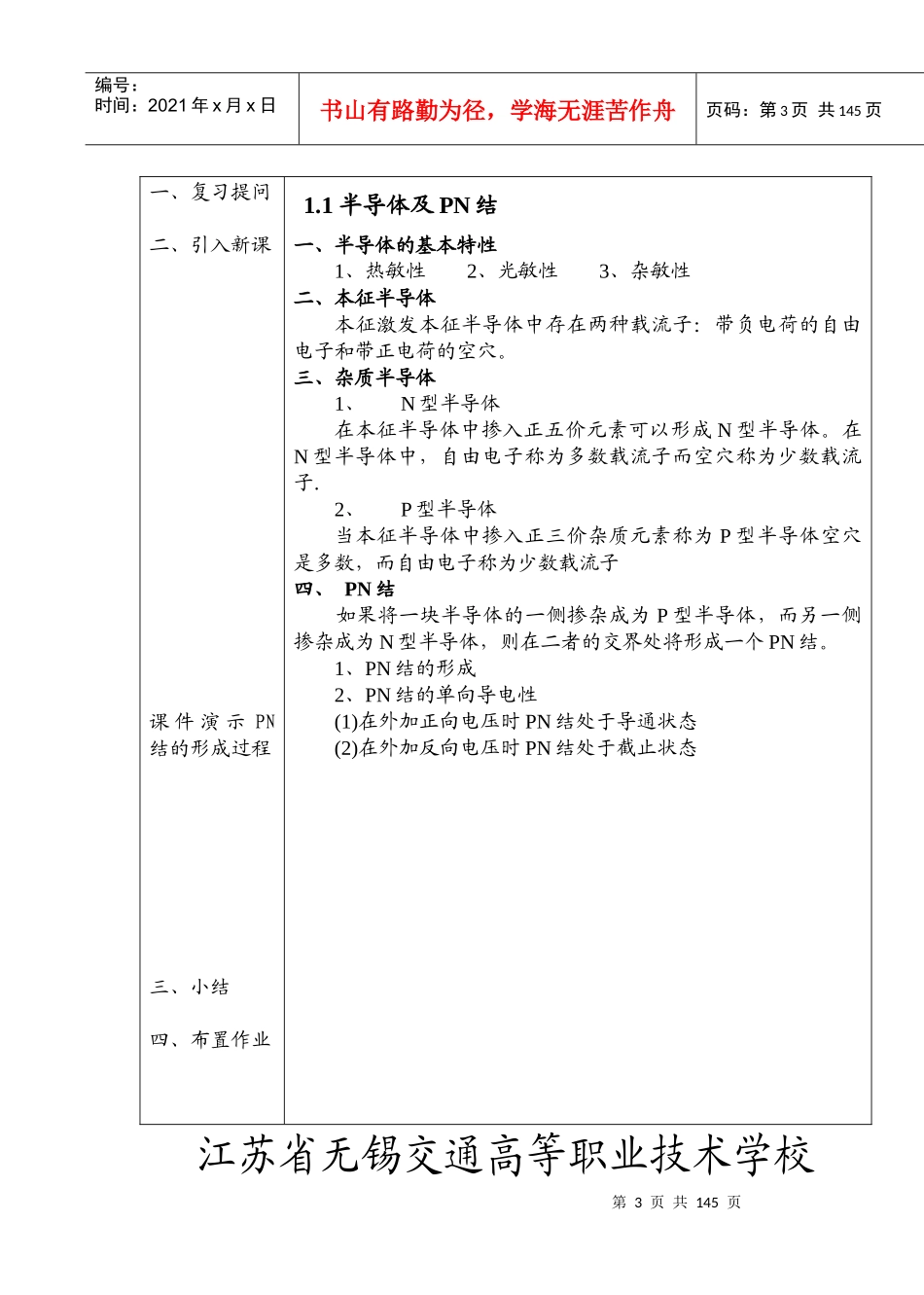

第1页共145页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共145页江苏省无锡交通高等职业技术学校教案课题序号授课班级授课课时2课时授课形式讲授授课章节名称第一章半导体的基本知识1.1半导体及PN结使用教具无教学目的1．了解半导体的结构特点及导电机理。2．理解P型、N型半导体的产生及导电类型。3．掌握PN结的单向导电特性。教学重点PN结的单向导电性教学难点P型、N型半导体的产生及导电类型更新、补充、删节内容无课外作业书后习题第2页共145页第1页共145页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共145页教学后记本节概念新，且较抽象。采用边讲边画图的方法进行讲解，大部分学生能较好地接受。课堂教学安排教学过程主要教学内容及步骤第3页共145页第2页共145页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共145页一、复习提问二、引入新课课件演示PN结的形成过程三、小结四、布置作业1.1半导体及PN结一、半导体的基本特性1、热敏性2、光敏性3、杂敏性二、本征半导体本征激发本征半导体中存在两种载流子：带负电荷的自由电子和带正电荷的空穴。三、杂质半导体1、N型半导体在本征半导体中掺入正五价元素可以形成N型半导体。在N型半导体中，自由电子称为多数载流子而空穴称为少数载流子.2、P型半导体当本征半导体中掺入正三价杂质元素称为P型半导体空穴是多数，而自由电子称为少数载流子四、PN结如果将一块半导体的一侧掺杂成为P型半导体，而另一侧掺杂成为N型半导体，则在二者的交界处将形成一个PN结。1、PN结的形成2、PN结的单向导电性(1)在外加正向电压时PN结处于导通状态(2)在外加反向电压时PN结处于截止状态江苏省无锡交通高等职业技术学校第4页共145页第3页共145页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共145页教案课题序号授课班级授课课时2课时授课形式讲授授课章节名称1.2半导体二极管1.3二极管基本电路及其应用使用教具无教学目的1．了解二极管的结构、图形符号、类型2．理解二极管伏安特性及其主要参数。3.掌握二极管基本电路及其应用教学重点二极管的伏安特性、二极管基本电路及其应用。教学难点二极管的伏安特性、二极管基本电路及其应用。更新、补充、删节内容无课外作业书后习题教学后记本节先从二极管的结构、外形等到入手，给学生一个较直观的印象，然后再引申到二极管的电压、电流特性。学生掌握情况良好。第5页共145页第4页共145页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共145页课堂教学安排教学过程主要教学内容及步骤第6页共145页第5页共145页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共145页一、复习提问二、引入新课实验演示三、小结四、布置作业1.2半导体二极管在一个PN结的两端加上电极引线并用外壳封装起来，就构成了半导体二极管。一、二极管的伏安特性二极管既然是一个PN结，它必然具有单向导电性。所谓伏安特性，就是指加到二极管两端的电压与流过二极管的电流的关系曲线。二极管的伏安特性曲线可分为正向特性和反向特性两部分。1、正向特性2、反向特性二、主要参数1、最大整流电流IF：指二极管长时间使用时，允许流过二极管的最大正向平均电流.2、反向峰值电压URM：保证二极管不被击穿而得出的反向峰值电压，一般是反向击穿电压的一半或三分之二3、反向峰值电流IRM：指在二极管上加反向峰值电压时的反向电流值1.3二极管基本电路及其应用一、整流应用：利用二极管的单向导电性可以把大小和方向都变化的正弦交流电变为单向脉动的直流电二、钳位应用：利用二极管的单向导电性在电路中可以起到钳位的作用。三、限幅应用：利用二极管的单向导电性，将输入电压限定在要求的范围之内四、稳压应用：在需要不高的稳定电压输出时，可以利用几个二极管的正向压降串联来实现五、开关应用：二极管只有单向导电性，可以相当于—个受外加偏置电压控制的无触点开关。六、二极管的识别与简单测试江苏省无锡交通高等职业技术学校第7页共145页第6页共145页编号：时间：2021年x月x日书山有路勤为径，...
